立式混凝土管道成型生产工装设备

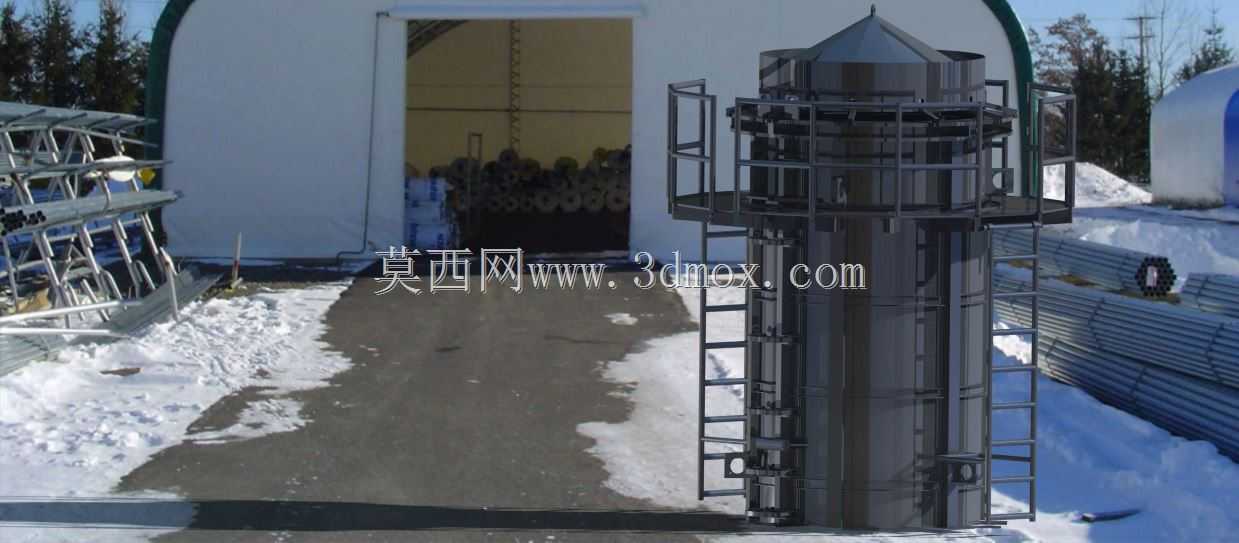

　　这套工装主要面向市政给排水、地下管网敷设场景下的大口径混凝土预制管生产作业，区别于传统离心制管的卧式成型逻辑，采用立式径向挤压结合竖向往复振动的成型路径，能够适配DN800到DN2000区间的钢筋混凝土管批量预制需求，在预制构件厂的露天生产工位、封闭式生产车间均可部署，不需要额外搭建高度超过8米的特殊厂房结构，设备自身的承载框架集成了作业平台、爬梯与安全护栏，作业人员在平台位置即可完成钢筋笼对位、模具锁紧、喂料节奏调整的全流程操作，不需要额外搭设独立的操作脚手架。

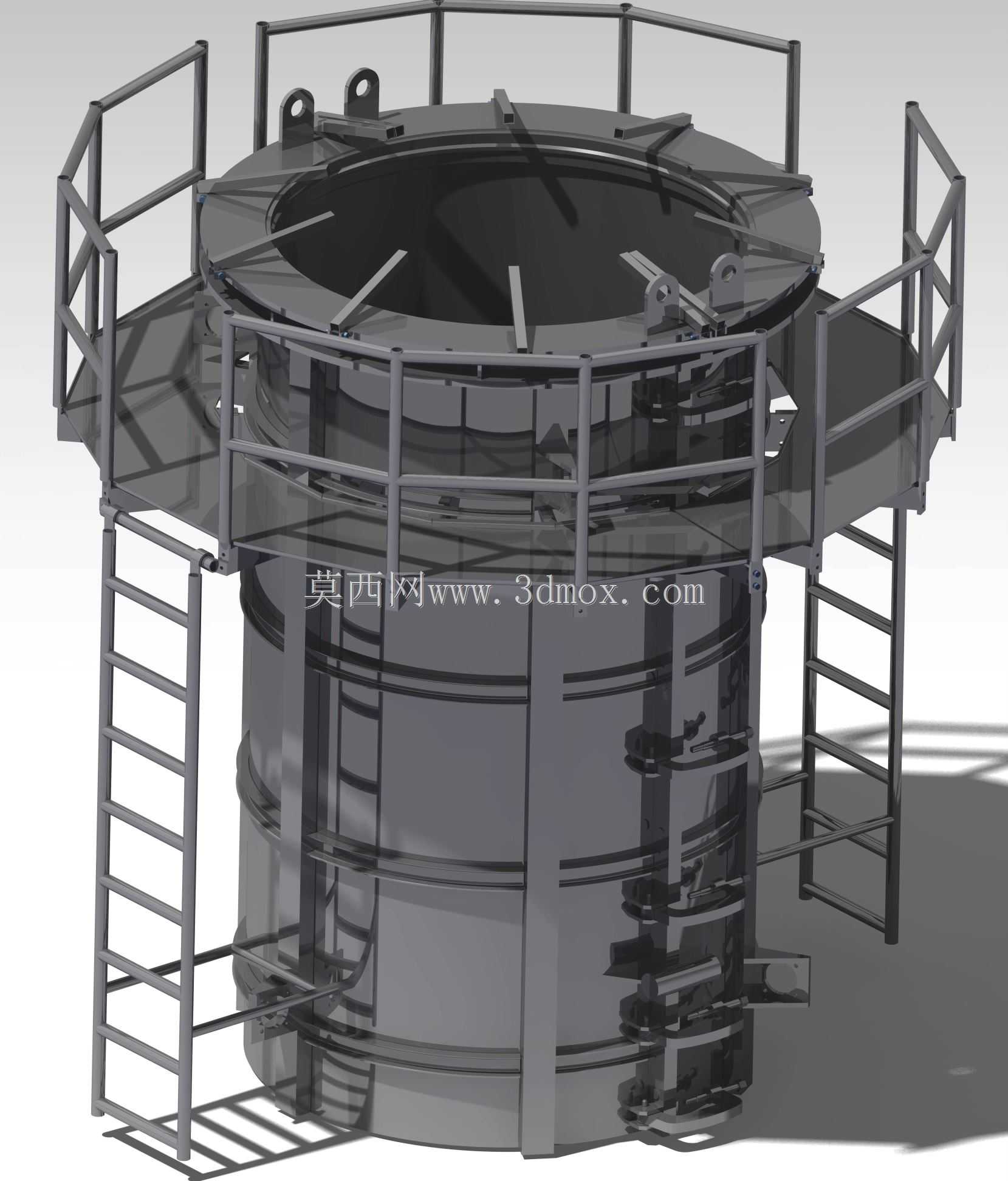

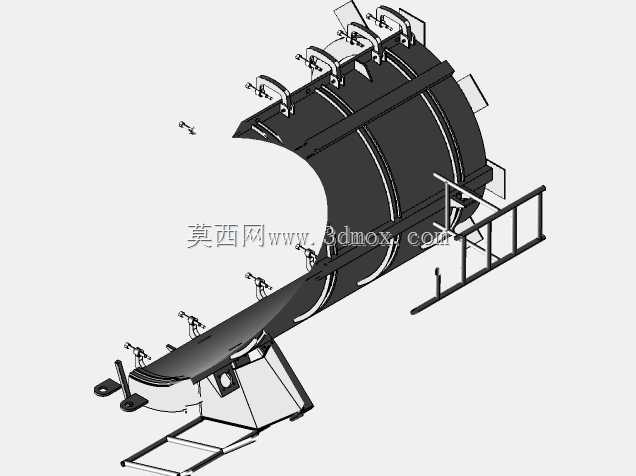

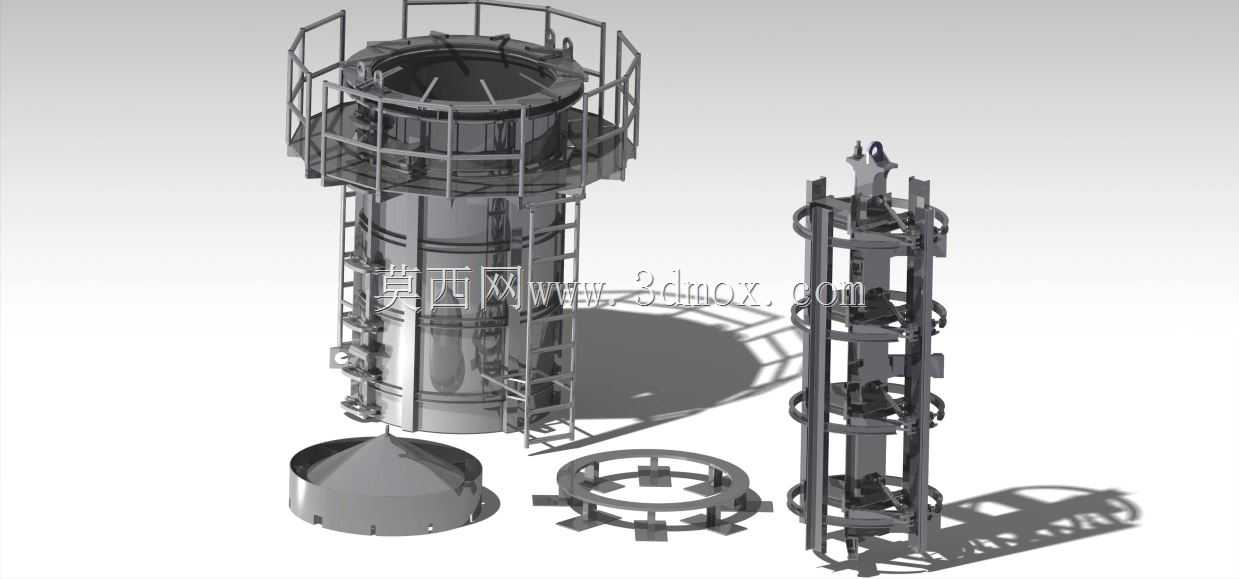

　　从结构组成来看，整套工装分为外模定位基座、内模升降导向架、承口成型底模、插口压型端盖几个核心模块，外模采用分瓣式拼接结构，单瓣模具的连接法兰处设置了锥面定位销，合模时能够自动对齐拼缝，避免长期使用后拼缝错位造成的管体外壁漏浆、留痕问题，外模外壁的环形加强筋按照等弯矩排布，间距从底部到顶部逐步放大，既控制了模具整体重量，也能抵抗混凝土浇筑振捣过程中产生的侧向胀模力，不会出现局部鼓肚变形的问题。内模部分采用可收缩式结构，脱模时通过内部的连杆机构带动模瓣向内收缩3到5毫米的间隙，能够直接竖向提升脱离成型后的管体，不需要额外撬动模具，避免管体内壁被模具刮蹭造成破损。

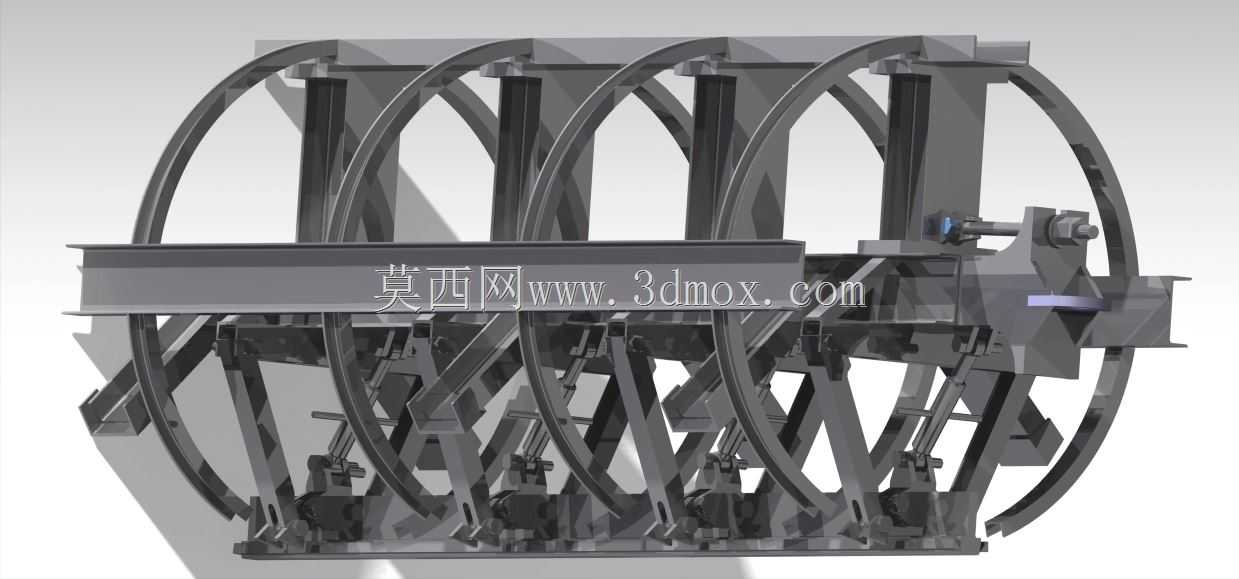

　　设计过程中优先考虑了生产环节的操作便利性，内模的升降导向架采用双立柱导轨结构，导向面镶嵌了自润滑铜套，长期在露天高粉尘、混凝土浆溅落的环境下作业也不会出现卡滞问题，导轨的直线度公差控制在每米0.2毫米以内，保证内模升降过程中不会出现偏摆，避免成型后的管体壁厚不均。顶部的作业平台护栏高度设置为1.2米，符合高空作业的安全防护要求，爬梯的踏步采用防滑花纹钢板，每级踏步的间距控制在300毫米，方便作业人员上下通行，平台表面预留了振捣设备的安装位与喂料管的穿行缺口，不需要在现场额外切割改造。

　　安装边界方面，整套工装部署时需要在地面浇筑厚度不低于300毫米的C30混凝土基础，基础上预埋的地脚螺栓位置需要与底模的安装孔位对齐，同轴度公差控制在2毫米以内，避免长期作业过程中设备出现不均匀沉降，影响成管的尺寸精度。设备作业时的最大竖向载荷集中在底模中心位置，基础的局部承载能力需要不低于15吨每平方米，周边预留不小于1.5米的操作通道，方便钢筋笼吊装、成品管转运的车辆通行。内模提升到最高位置时，设备整体顶端距离地面的高度为7.2米，部署时需要确认上方没有高压线缆、厂房横梁等障碍物，避免提升作业时发生碰撞。

　　实际生产过程中，这套工装的成型节奏比传统卧式离心工艺快近40%，因为立式成型不需要额外的离心旋转传动结构，也不存在离心过程中混凝土离析造成的管体强度不均问题，喂料过程中可以同步开启内模附着的振动器，混凝土从底部承口位置开始逐层向上密实，管体的整体强度离散性能够控制在5%以内，成品的抗渗性能更稳定。模具的锁紧机构采用快拆式斜楔结构，不需要使用大扭矩扳手逐个拧动螺栓，作业人员使用手锤即可完成锁紧与松开操作，单套模具的合模、拆模时间能够控制在20分钟以内，大幅降低了作业人员的劳动强度。

　　针对长期使用的磨损问题，内模与混凝土接触的表面都做了淬火处理，表面硬度达到HRC45以上，正常使用情况下的磨损量每生产1000根管不超过0.2毫米，不需要频繁补焊打磨修复。底模的承口成型位置镶嵌了可更换的耐磨钢圈，当钢圈磨损到尺寸超差时，只需要拆卸螺栓更换钢圈即可，不需要整体更换底模结构，大幅降低了后期的维护成本。导向架的底部设置了积料收集托盘，生产过程中滴落的混凝土浆会直接落到托盘内，作业人员每班清理一次即可，不会堆积到导轨或升降机构内部造成运动卡滞。
