拓扑优化轻量化吊耳结构有限元分析设计

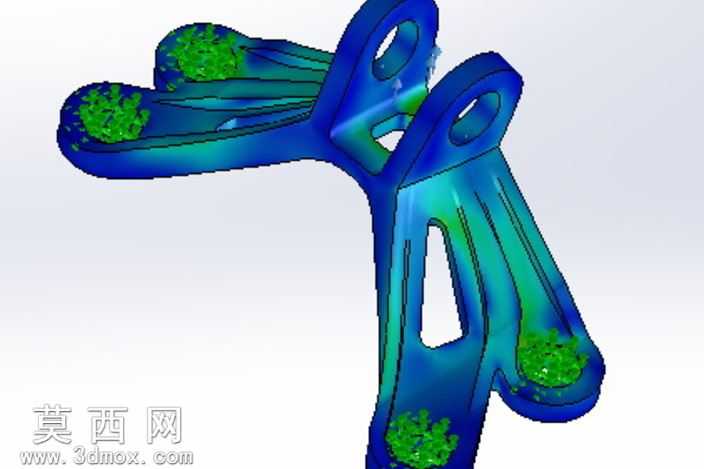

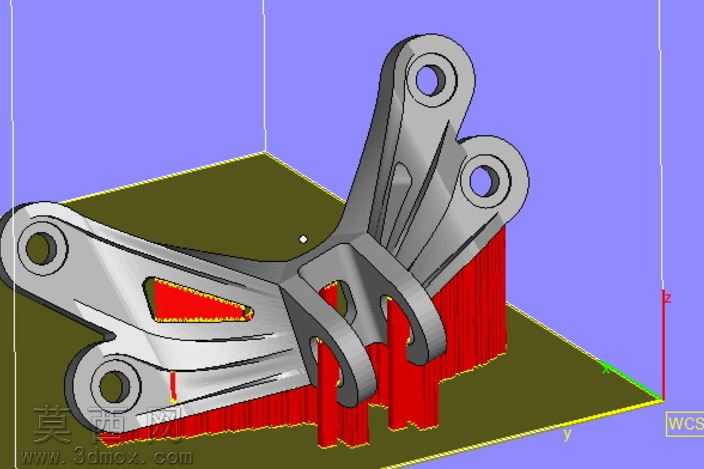

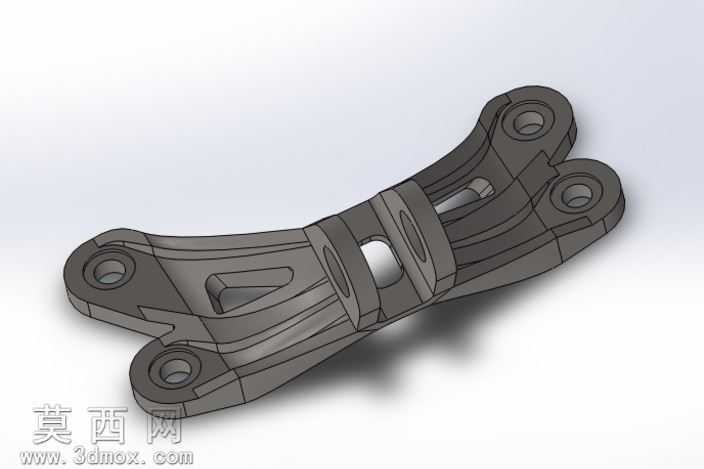

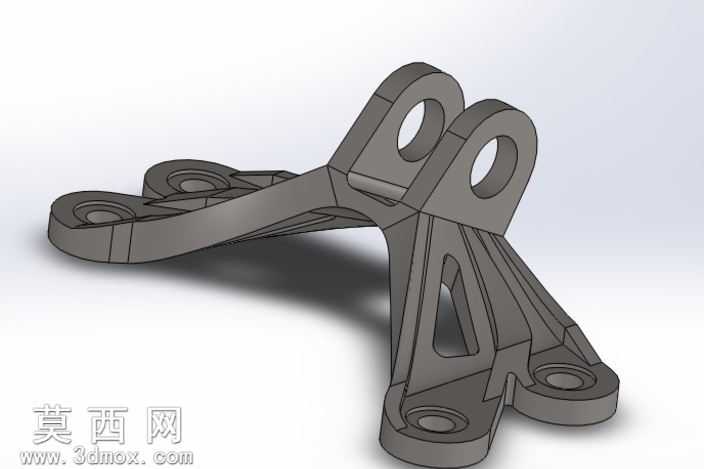

本作品为面向金属增材制造工艺设计的轻量化吊耳结构，整体建模过程围绕结构力学性能优化与减重目标展开，依托三维建模软件完成参数化构型搭建，结合有限元分析工具完成多轮力学仿真迭代。设计初期以传统实心吊耳的受力工况为基准，提取吊装作业下的载荷边界条件，明确安装孔位的约束要求与吊点处的交变载荷特征，将原始2038g的实心结构作为优化初始域，通过拓扑优化算法剔除低应力区域的冗余材料，在保证结构强度的前提下实现材料的高效分布。模型构型采用流线型传力路径设计，主体承力筋条沿主应力迹线走向布置，避免应力集中的直角过渡结构，在非承力区域开设异形减重孔，既降低整体重量，又减少增材制造过程中的支撑结构用量。渲染阶段采用应力云图映射的材质表现方式，以蓝、青、绿的渐变色块直观呈现结构不同区域的应力分布状态，高应力区域以高亮绿色标识，清晰展示优化后结构的应力分布均匀性，无明显应力突变区域。设计过程中充分考虑SLM/DMLS等金属激光熔融工艺的成型特性，针对钛合金材料打印易收缩变形的问题，对薄壁结构的壁厚进行统一优化，最小壁厚控制在工艺可稳定成型的范围内，同时调整悬空面的倾斜角度，减少打印过程中的翘曲变形风险。经过多轮仿真验证，优化后的结构重量降至424g，实现了79.2%的减重比例，有限元分析得出的最小安全因子为1，在满足额定载荷下强度要求的同时，最大化实现轻量化目标，整体结构无冗余材料，传力路径连续高效，适配金属增材制造的一体化成型需求，无需后续多零件装配工序，可直接应用于对重量有严格要求的航空航天、高端装备吊装连接场景。
