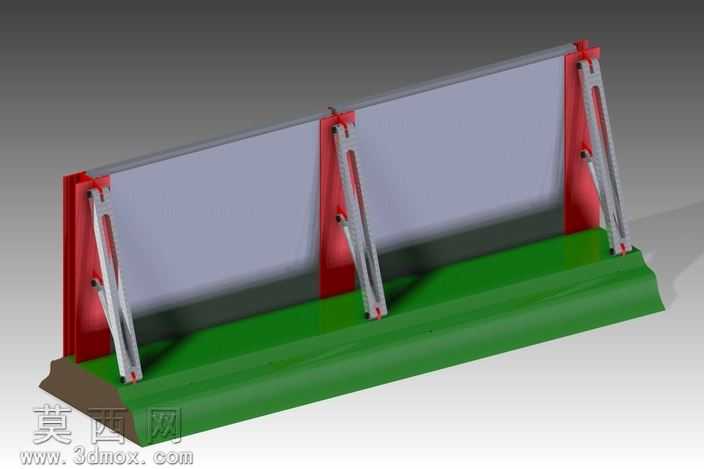

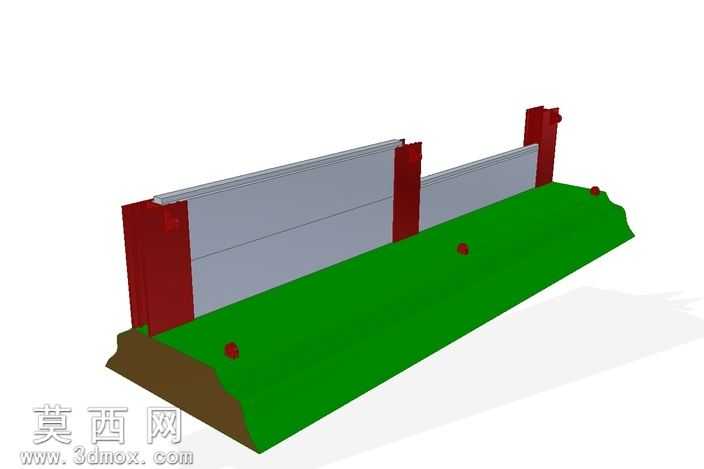

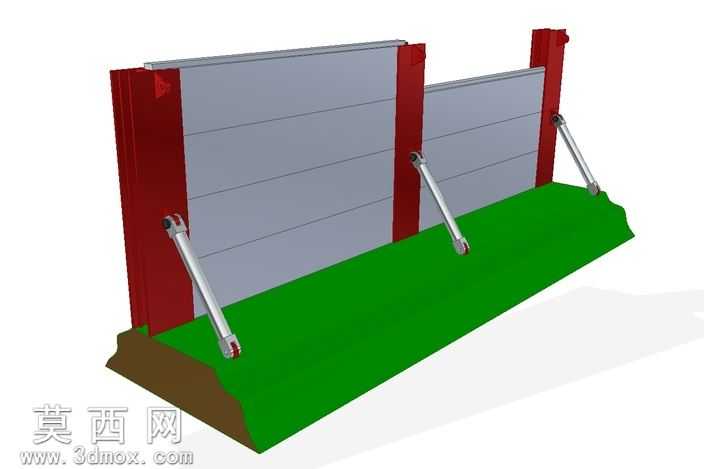

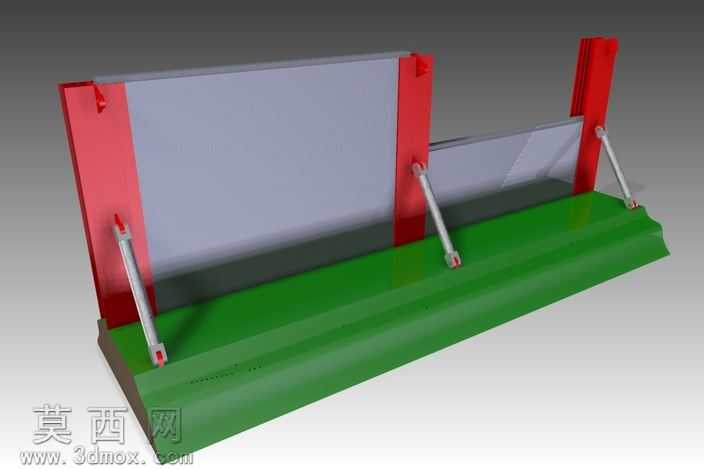

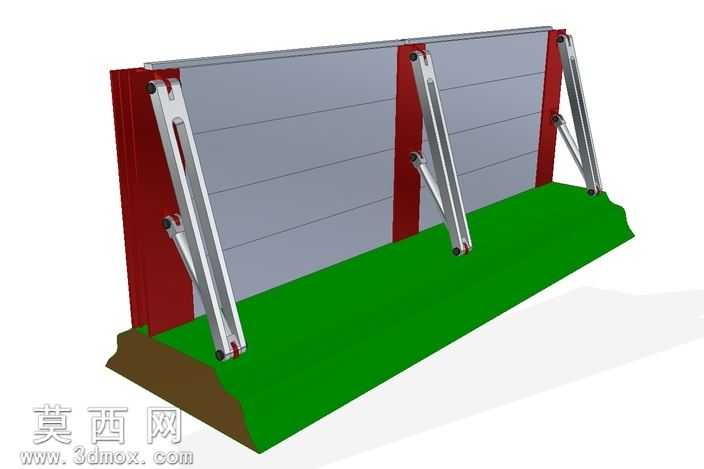

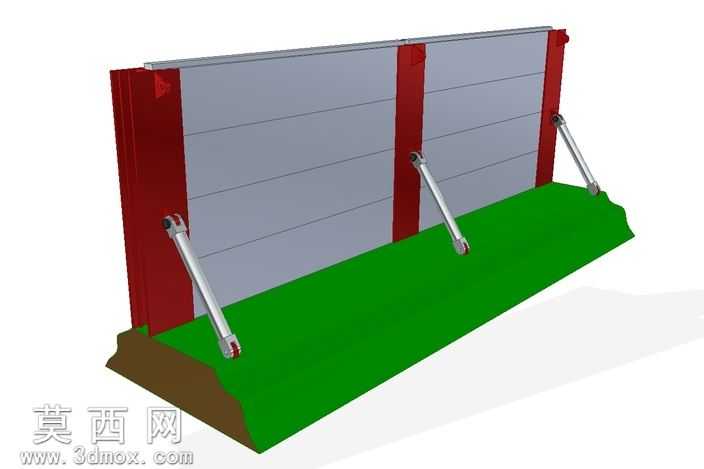

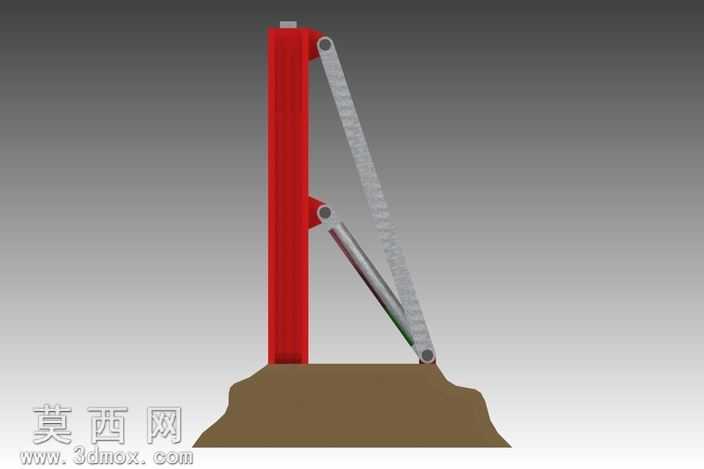

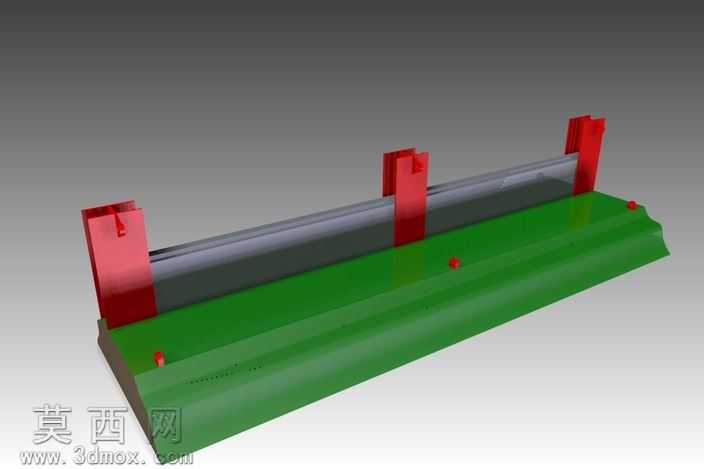

插接式可移动防洪挡水墙结构设计

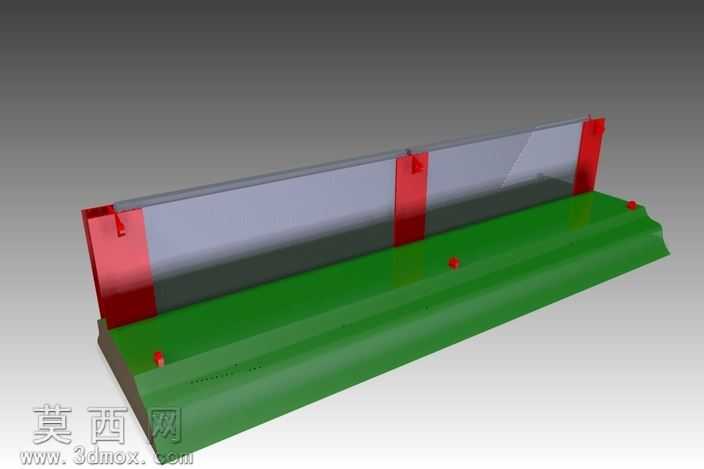

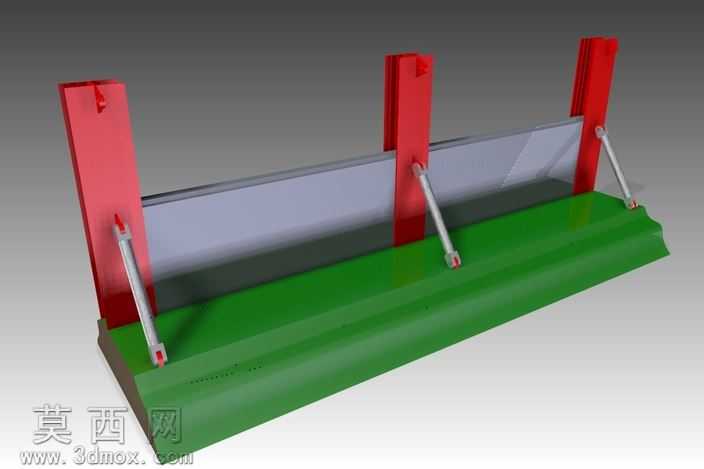

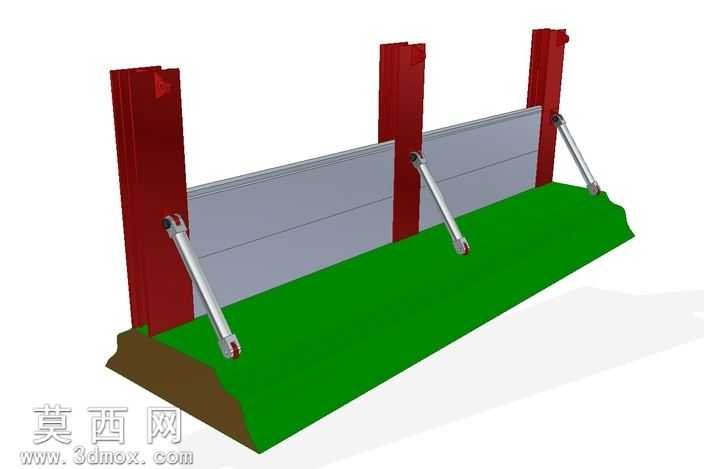

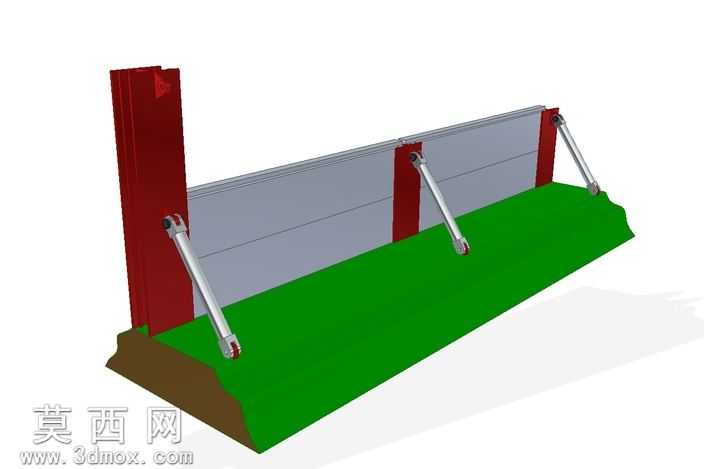

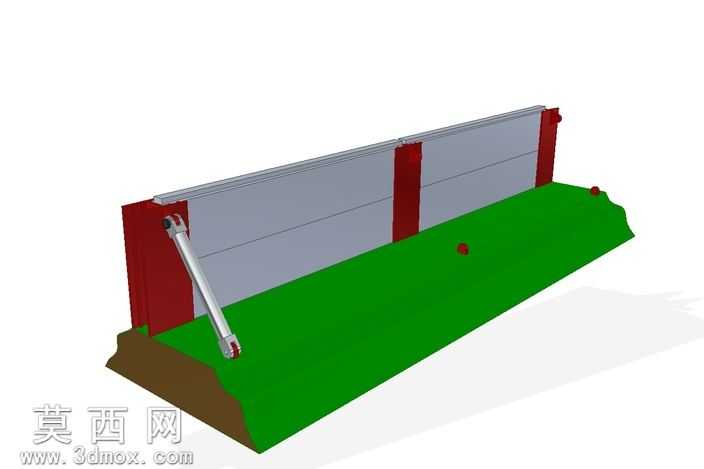

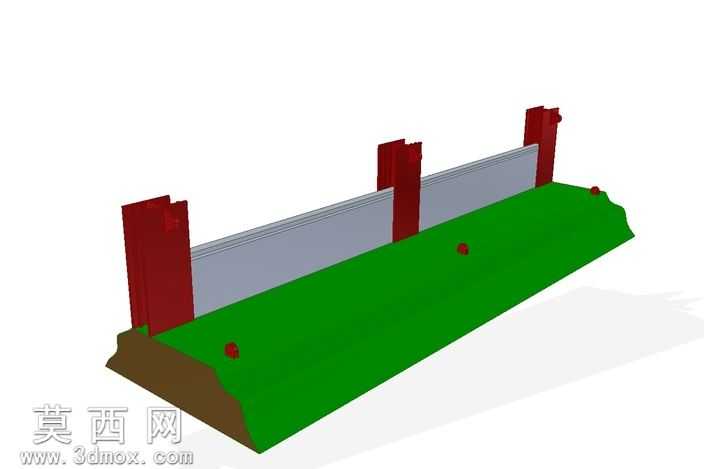

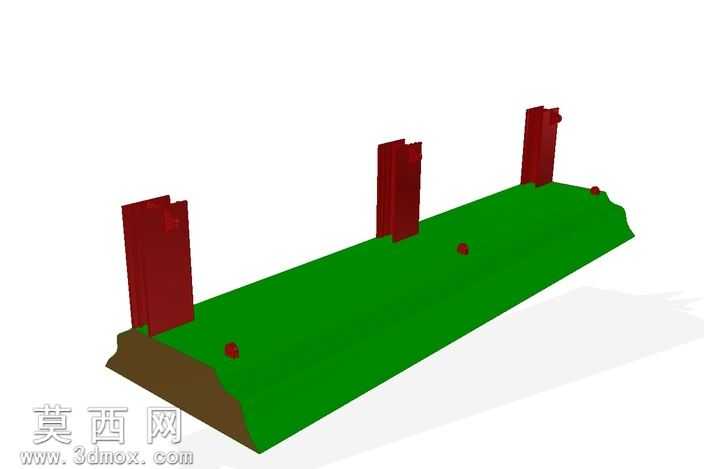

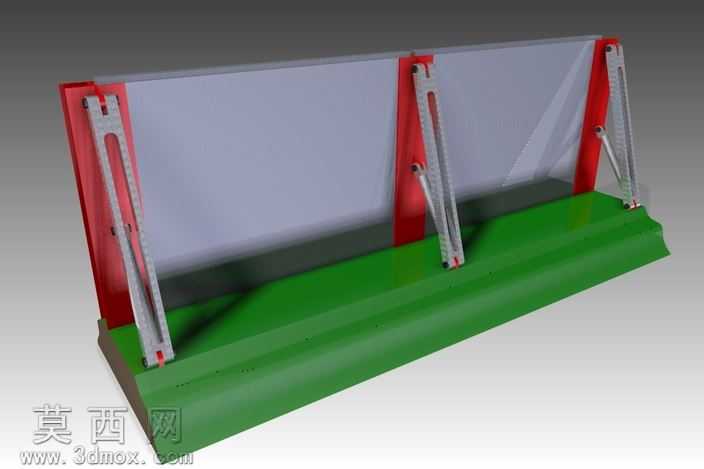

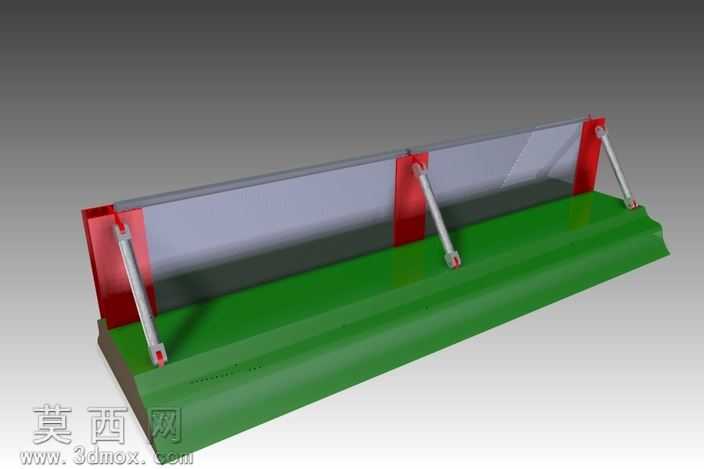

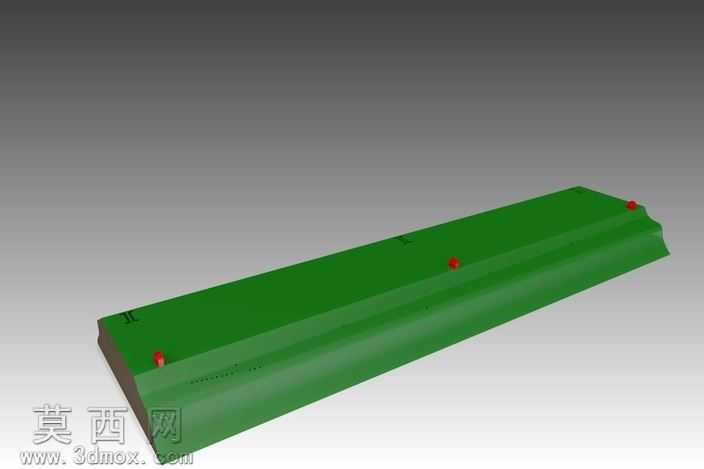

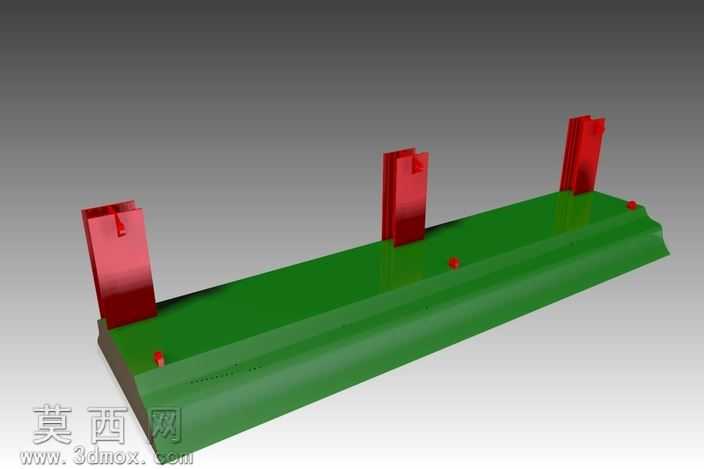

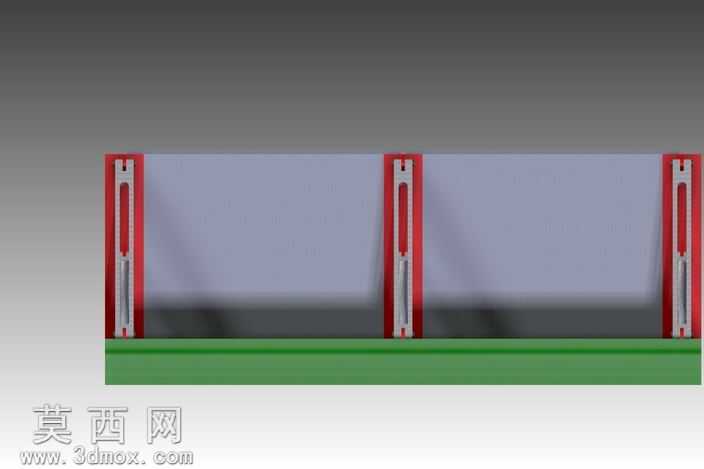

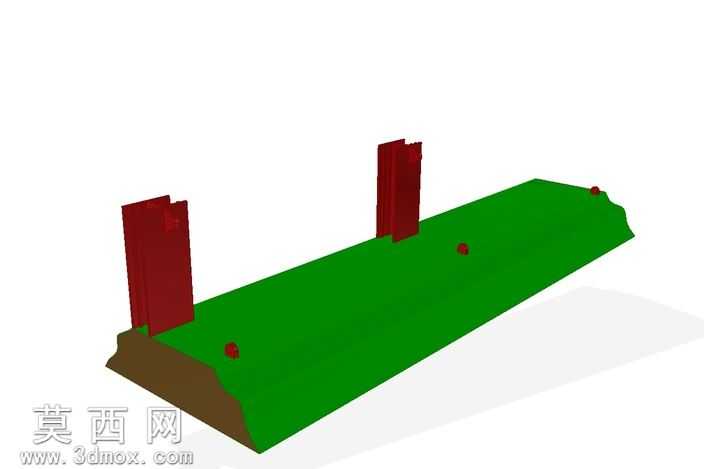

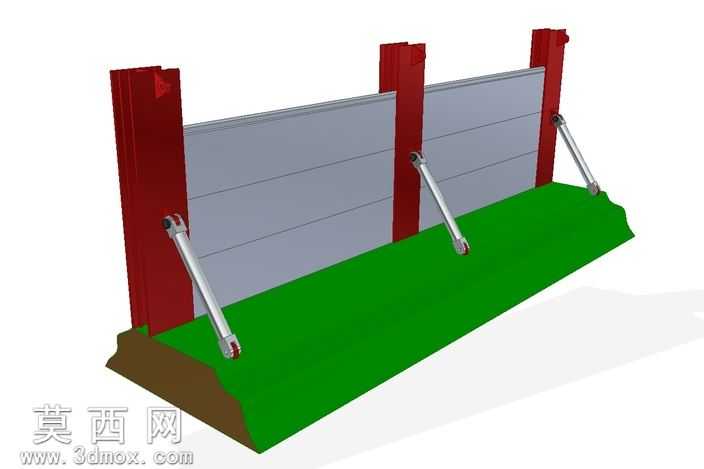

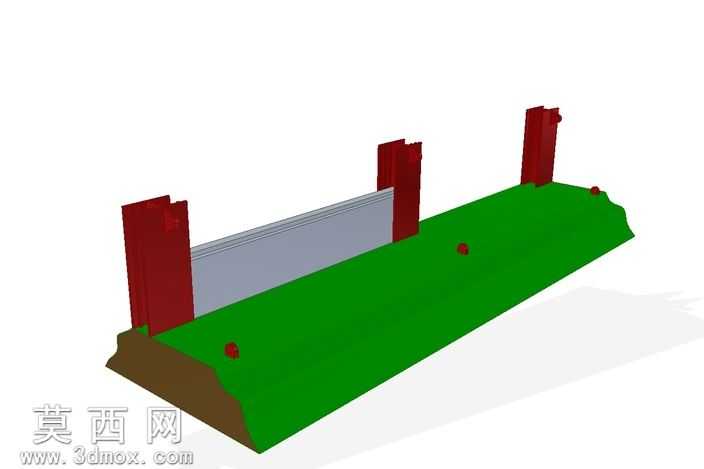

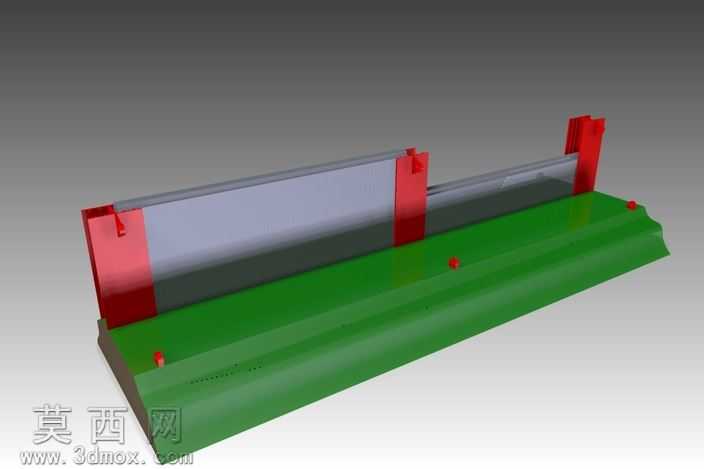

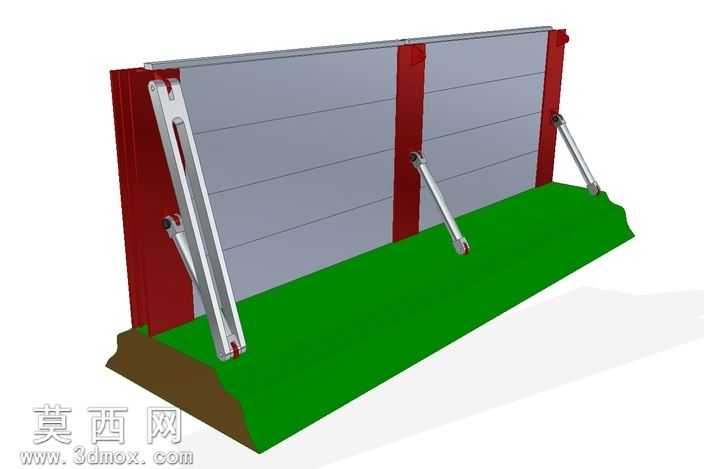

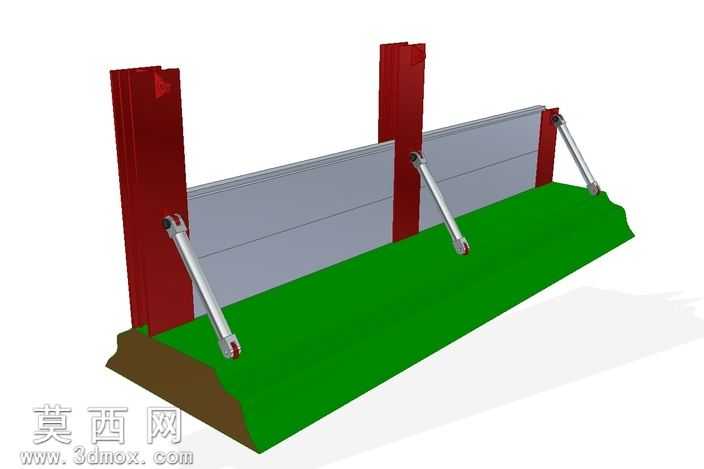

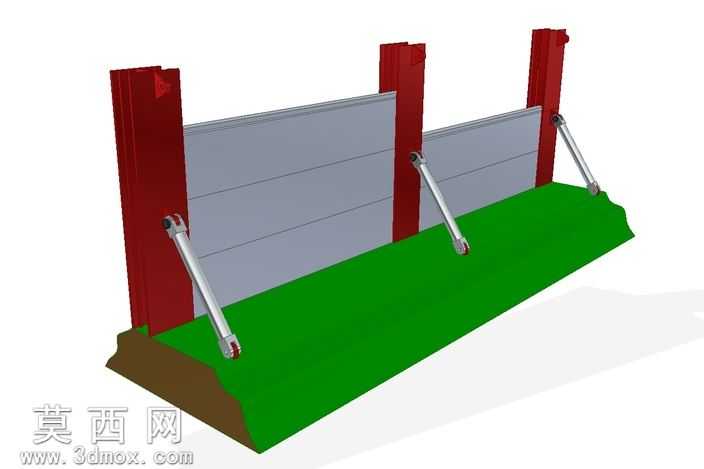

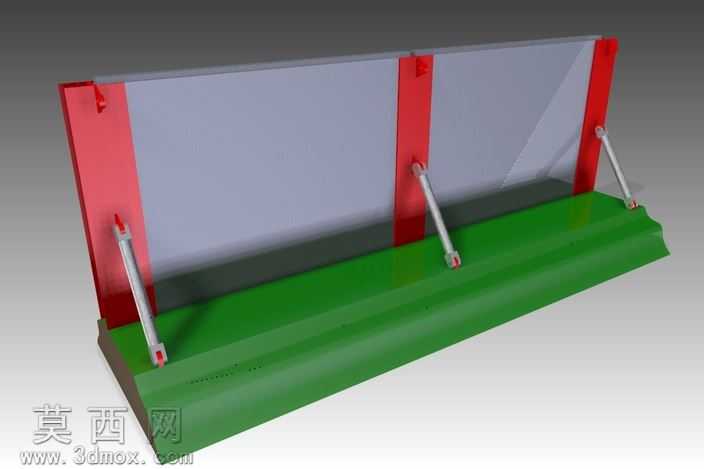

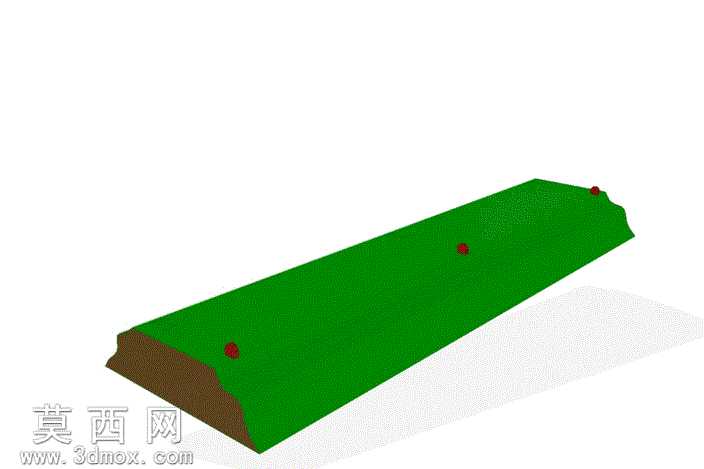

本作品为插接式可移动防洪挡水墙的三维参数化模型，整体采用Solid Edge软件完成全流程建模与装配设计，建模过程中严格遵循防汛设施的实际使用逻辑，对各部件的尺寸公差、插接配合间隙做了精准设定，确保模型可直接用于生产加工参考。模型主体分为挡水面板与插接基座两部分，挡水面板采用长条形坡面结构，迎水面做了缓坡过渡处理，可有效分散洪水冲击带来的侧向压力，降低结构整体受力负荷；面板表面采用绿色哑光防滑材质渲染，还原实际防汛设施的警示涂装效果，底部基座采用深棕色仿土石材质，模拟堤坝插接基础的质感，面板上预留的三个红色定位点为插接固定标识位，对应基座上的插接槽位，可实现快速对位安装。设计思路围绕应急防汛的快速部署需求展开，摒弃了传统固定式防洪墙施工周期长、无法灵活调配的缺陷，采用模块化插接结构，单个挡水单元重量控制在人力可搬运范围内，汛情出现时可直接将单元插接在堤坝预设的槽位内，根据汛情范围灵活拼接延伸，无需额外的混凝土浇筑或大型机械辅助，非汛期可直接拆卸收纳，重复利用率高。建模过程中对插接结构的配合精度做了多次校验，既保证安装时的插拔顺畅度，又避免间隙过大导致的渗水问题，坡面角度经过力学模拟优化，在同等挡水高度下可减少30%左右的侧向水压，提升结构整体稳定性。渲染阶段采用纯白背景搭配柔和漫反射光照，清晰展现结构的轮廓细节与材质区分，各部件的倒角、边缘过渡都做了精细化处理，无尖锐棱角，避免安装过程中出现划伤风险，整体模型结构完整，装配关系清晰，可直接用于防汛产品的设计验证、方案展示以及生产加工参考。
