V12卡特发动机油底壳结构设计

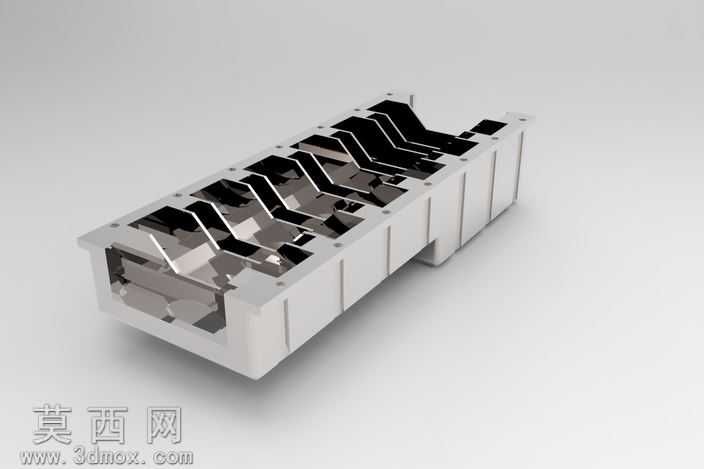

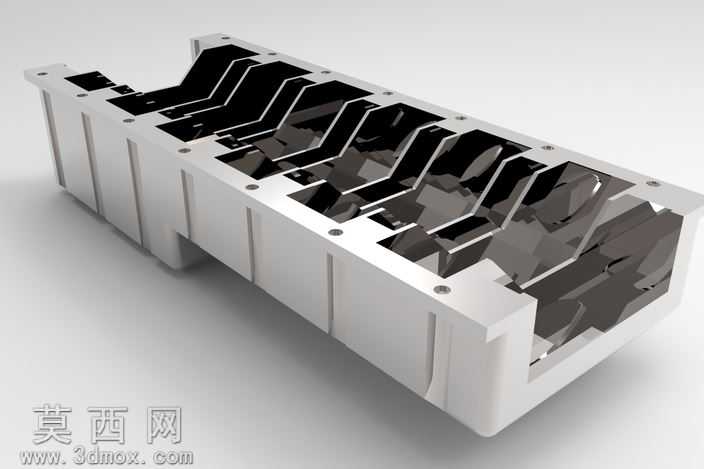

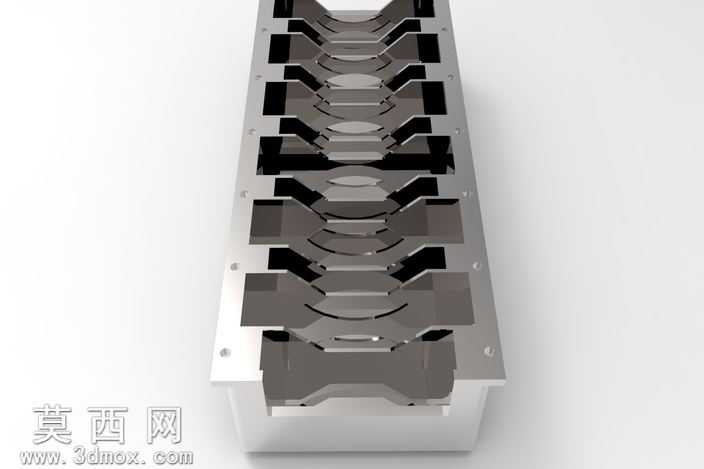

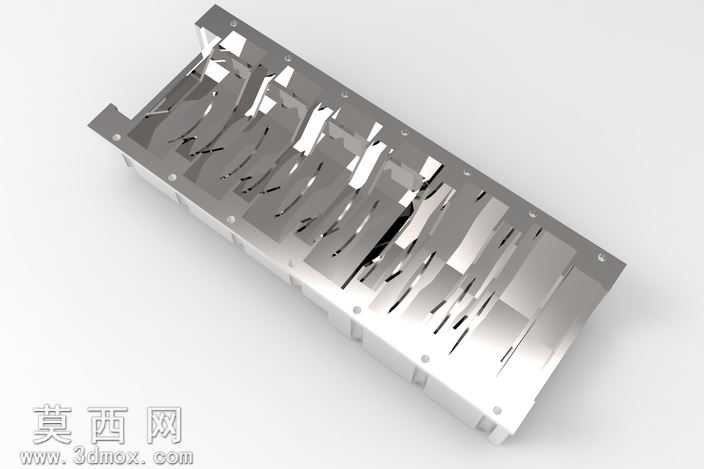

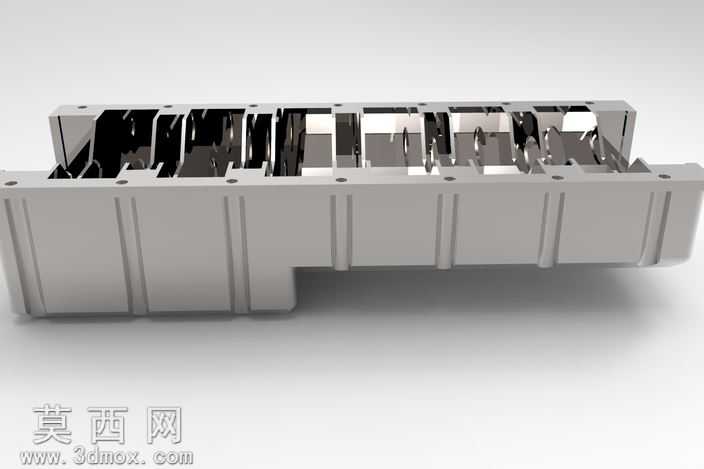

本作品为V12卡特机型配套的油底壳三维结构设计，建模阶段依托参数化建模逻辑完成整体形态搭建，首先梳理油底壳的功能定位：作为发动机润滑系统的核心储油构件，既要满足V12机型大排量的储油容量需求，也要适配发动机缸体底部的安装点位，同时兼顾运行过程中的结构强度与轻量化平衡。建模过程中先完成主体壳体的基础轮廓绘制，依据V12发动机缸体的排布特征，壳体内腔设计为多道分隔式加强筋结构，筋板沿壳体纵向等距排布，既可以提升壳体整体的抗形变能力，避免车辆运行过程中因振动、油压变化导致壳体变形，也能对内部储存的机油起到导流缓冲作用，减少车辆加减速、爬坡工况下机油的剧烈晃动，保证机油泵可以稳定抽取机油完成润滑循环。壳体上沿的安装法兰面做了加厚处理，法兰面上均匀排布的安装孔位严格匹配卡特V12缸体的对应安装点位，孔位周边做了局部凸台强化，避免安装锁紧时应力集中导致法兰面开裂。壳体侧壁设计有竖向的加强棱，从法兰面一直延伸至壳体底部，进一步提升壳体的侧向抗冲击能力，底部做了适度的内凹导流设计，便于机油回流至集滤器安装位置，同时预留了机油液位传感器、放油螺塞的对应安装接口。渲染阶段采用金属哑光材质模拟铸铝壳体的真实质感，对安装面、孔位边缘做了倒角高光处理，清晰呈现各结构的衔接细节，内腔的筋板结构做了深色区分，直观展示内部的加强与导流结构设计。整体设计严格遵循发动机油底壳的工程设计规范，所有结构尺寸均匹配对应机型的装配要求，既满足储油、密封的基础功能，也通过结构优化实现了强度提升与重量控制的平衡，可直接用于装配验证、结构教学以及相关零部件的二次开发参考。
