多片式离合器传动限位结构三维设计

　　这套传动结构的核心作用是在动力传输路径中实现扭矩的可控传递与切断，同时集成限位功能避免传动过载，广泛适配于需要频繁启停、换向的动力传输场景，比如小型工程机械的动力切换单元、专用设备的进给传动链路、代步车辆的变速传动段都能见到同类结构的应用。从实际使用场景来看，这类结构不需要额外加装独立的过载保护元件，自身的摩擦片组就能在扭矩超过设计阈值时产生可控滑磨，既不会因为瞬间载荷冲击打坏后端传动齿轮，也能保证动力接合过程的平顺性，避免刚性连接带来的启动冲击损伤传动链上的薄弱零件。设计过程中首先要明确安装边界，整套结构沿轴向的装配尺寸需要匹配对应安装腔的轴向预留空间，径向最大轮廓是带齿的从动摩擦片外齿圈，需要和传动鼓的内齿槽做间隙配合，

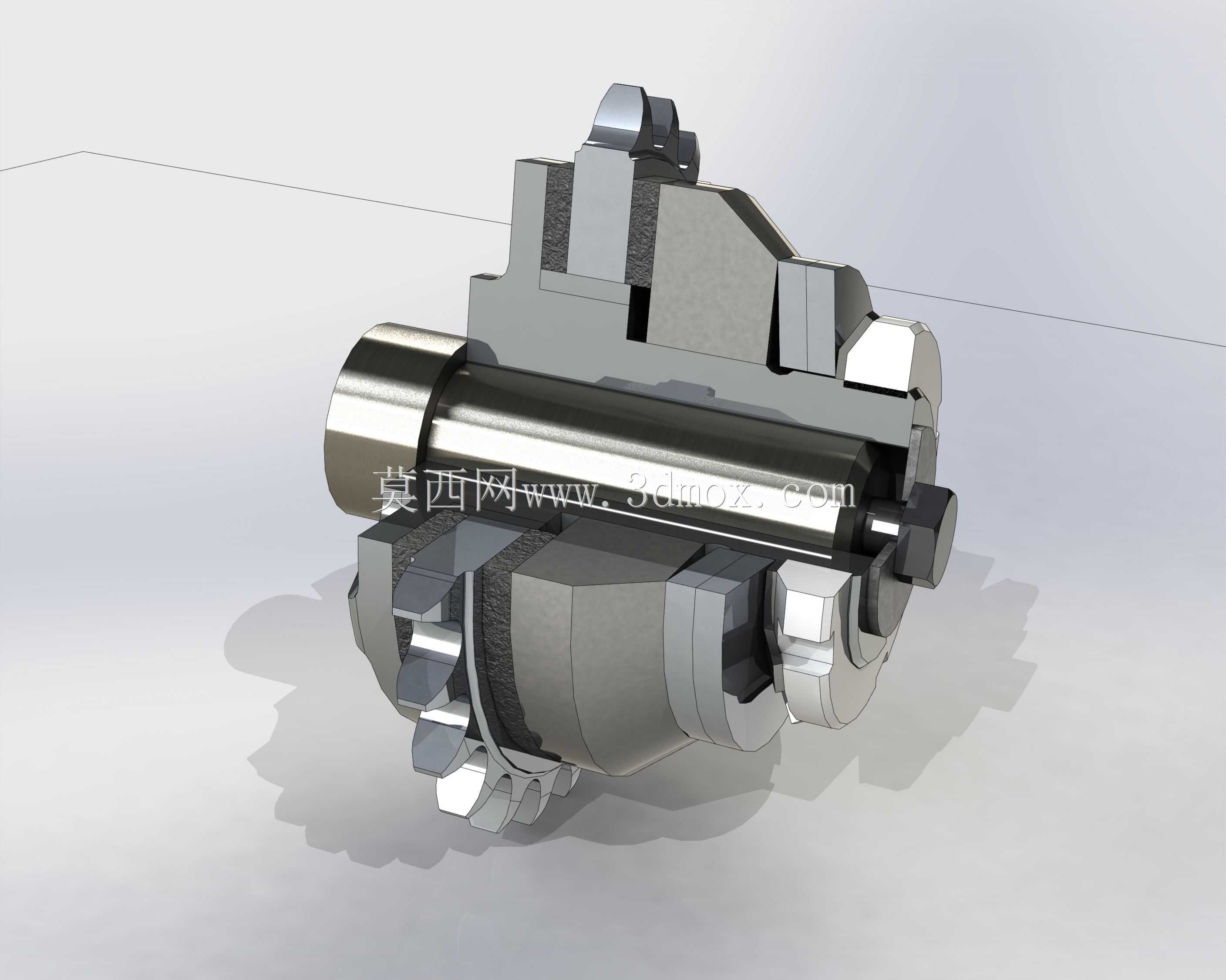

　　保证摩擦片组在轴向移动时不会出现卡滞，输入端的花键轴和主动摩擦片的内花键采用中等精度配合，既保证扭矩传递的同轴度，也能降低加工装配的难度。结构上采用多片交错布置的摩擦片组，主动片和从动片交替叠装，压合时通过片间的摩擦力传递扭矩，分离时各片之间保持均匀间隙，避免带排扭矩导致的动力分离不彻底。限位结构集成在离合器的输出端，通过卡装的限位环约束摩擦片组的最大轴向行程，避免压合过度导致摩擦片异常磨损，同时也能保证分离状态下各片的间隙均匀，不会出现局部摩擦拖滞的问题。设计时需要重点考虑摩擦片的散热空间，片与片之间的油槽结构在湿式应用场景下可以让冷却润滑油顺利流过，带走滑磨产生的热量，延长摩擦片的使用寿命；如果是干式应用场景，

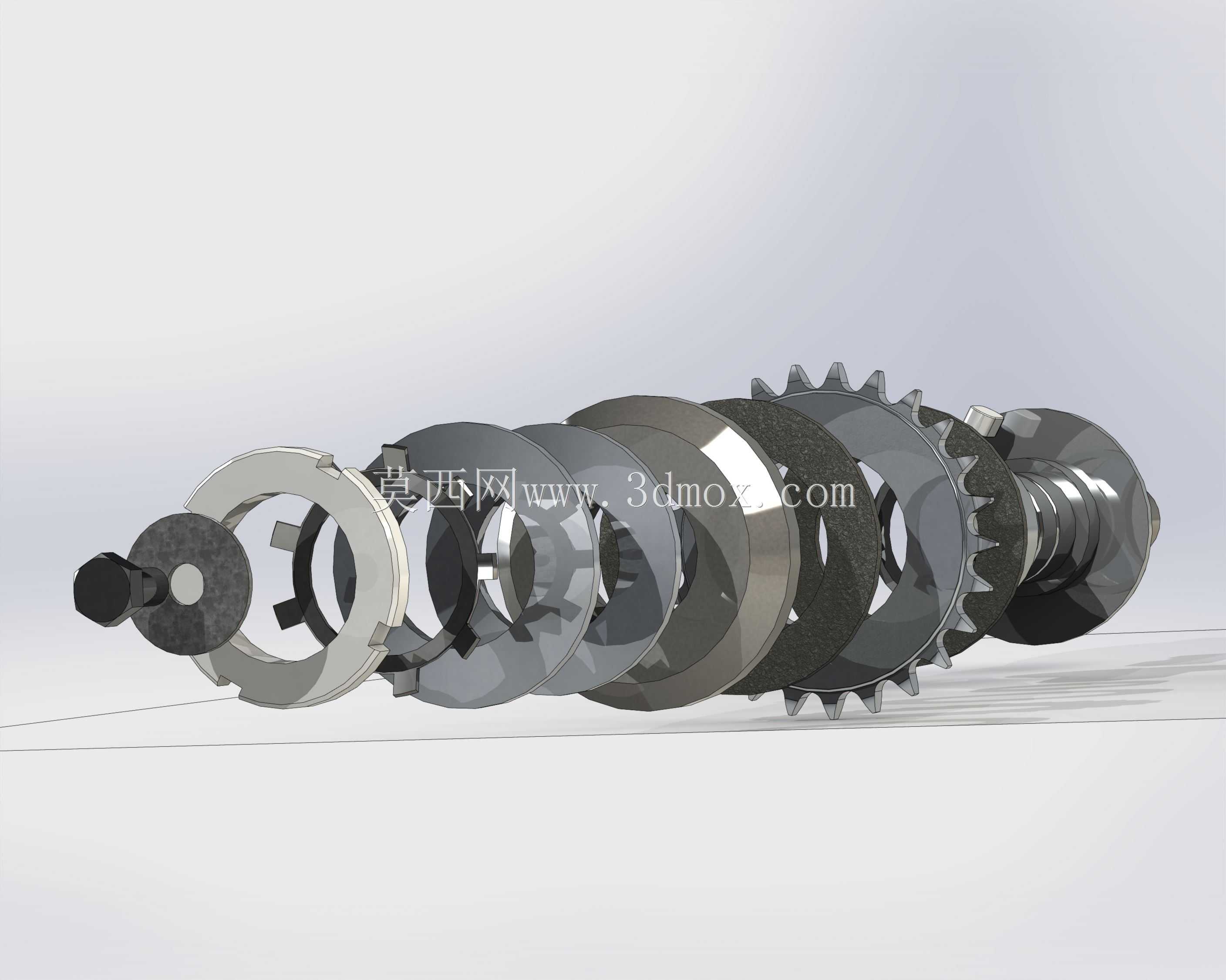

　　相邻片之间的间隙需要适当放大，保证空气流通带走热量。安装端的定位结构采用轴用挡圈配合台阶轴的形式，不需要额外的复杂紧固件，装配时依次将各摩擦片套入输入轴，装入从动鼓后卡入限位挡圈即可完成主体装配，后期维护更换摩擦片时只需要拆下挡圈就能抽出所有片组，维护效率较高。整套结构的传动路径清晰，动力从输入花键轴传入，带动主动摩擦片转动，压合状态下摩擦力带动从动摩擦片同步转动，将扭矩传递给从动鼓输出到后端负载，分离状态下主动片随输入轴空转，从动片和输出端保持静止，实现动力的彻底切断。限位结构除了约束摩擦片行程外，还能在装配时作为轴向定位基准，保证整套结构安装后不会出现轴向窜动，避免传动过程中产生异响和异常磨损。
