黄铜材质自行车车轮乳接头结构设计

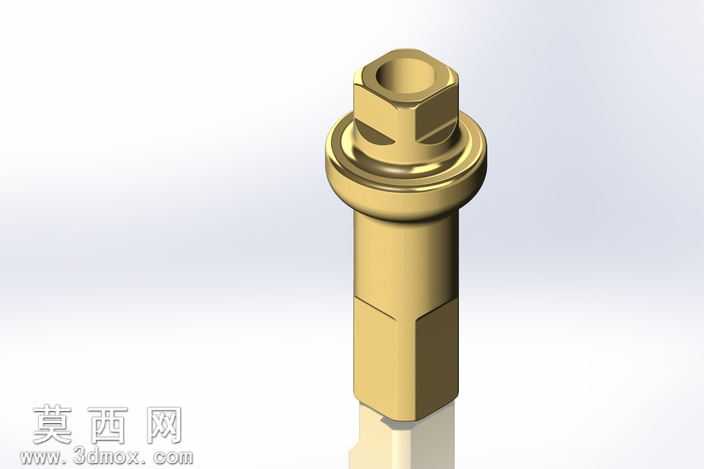

该作品为自行车车轮配套的黄铜乳接头三维建模设计，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台命令生成主体轴身的基础回转结构，针对上端六角驱动位采用拉伸切除结合倒角命令完成棱角过渡处理，中部法兰盘位置通过环形凸台拉伸与圆角修饰实现密封贴合面的结构还原，下端扁位结构通过两侧对称拉伸切除完成，适配车轮辐条的装配定位需求。材质渲染阶段选用黄铜金属材质球，调整金属度参数至0.92、粗糙度参数至0.28，还原黄铜材质特有的暖金色金属光泽与轻微磨砂质感，同时添加环境HDR贴图实现金属表面的自然环境反射效果，渲染输出时开启全局光照与环境光遮蔽，让结构衔接处的阴影层次更清晰，直观呈现零件的立体结构特征。结构设计层面充分考虑实际装配需求，上端六角位尺寸适配标准扳手的咬合尺寸，中部法兰盘的直径与厚度经过参数校核，可实现与车轮轮圈安装孔的紧密贴合，下端扁位的平面结构可防止装配后出现周向转动，轴身内部的通孔结构贯通整个零件，满足辐条穿接与锁紧的功能需求，各段衔接位置均添加0.3-0.8mm不等的过渡圆角，既避免加工时出现应力集中问题，也提升零件整体的结构强度。设计思路围绕自行车车轮的实际使用场景展开，选用黄铜作为零件材质，既利用黄铜自身的耐锈蚀特性适配户外骑行的复杂环境，也借助黄铜的自润滑属性降低装配与使用过程中的磨损，全参数化的建模逻辑支持后续根据不同轮型的尺寸需求快速调整零件各段直径、长度参数，无需重新构建特征即可生成适配不同规格车轮的衍生型号，模型完成后经过干涉检查验证，各结构尺寸均符合通用自行车配件的装配公差要求，可直接用于后续的加工生产参考或装配模拟演示。
