11速禧玛诺自行车花鼓塔基结构设计

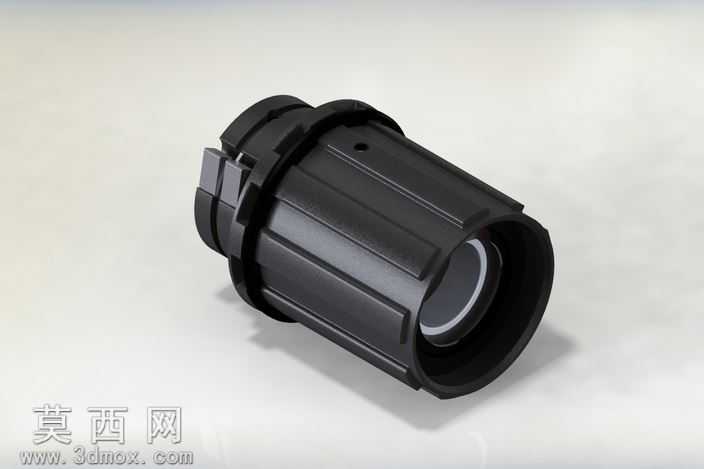

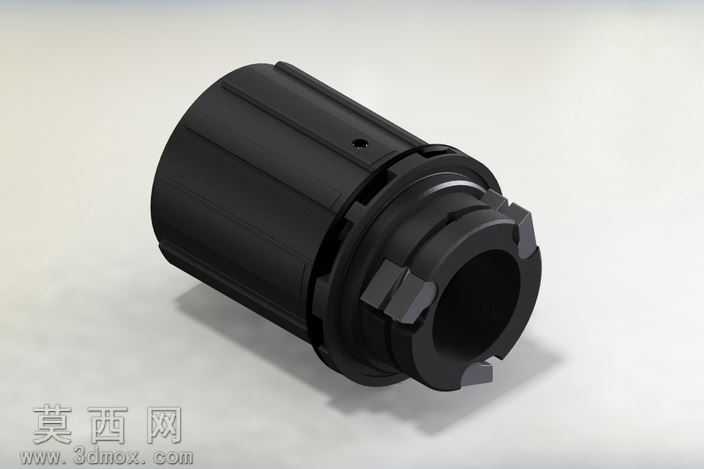

本作品为适配11速变速系统的禧玛诺规格自行车花鼓塔基三维模型，建模过程以实物测绘数据为核心依据，严格遵循Shimano Freehub的通用安装尺寸规范，保证模型与实体零件的尺寸一致性。建模阶段采用参数化特征构建逻辑，首先绘制塔基主体的回转截面草图，通过旋转凸台命令生成筒体基础结构，再针对塔基表面的飞轮卡合花键进行单独特征设计：花键的齿形角度、轴向长度、相邻齿间距均按照11速飞轮的卡槽匹配标准设定，保证后续虚拟装配时飞轮可顺利卡入无干涉。模型细节处理上，对塔基端部的密封槽、轴体配合孔、端盖卡接凸台均做了精准还原，筒体表面的防滑凹槽、定位销孔也按照实物结构逐一绘制，未做简化省略，完整呈现零件的装配对接特征。材质渲染阶段，针对塔基常用的工程塑料与铝合金两种材质分别做了材质球调试：塑料材质版本调整了漫反射灰度值，添加细微的磨砂颗粒纹理与低强度高光，模拟玻纤增强尼龙的哑光质感；金属版本则添加细微的车削纹理，调整金属度与粗糙度参数，还原铝合金阳极氧化后的细腻表面效果。结构设计上，模型还原了塔基内部的轴承安装位尺寸，预留了棘轮棘爪机构的装配空间，筒体壁厚按照实际受力需求做了等比例还原，既保证结构强度的合理性，也避免了不必要的材料冗余。设计思路围绕自行车传动系统的配件替换需求展开，建模全程遵循可装配性原则，所有配合面的公差预留均参考自行车行业通用配件标准，可直接用于花鼓配件的改装设计、3D打印样件验证，也可作为自行车传动系统教学演示的三维素材，帮助理解塔基与飞轮、花鼓轴体的配合逻辑，模型的特征树保留了完整的建模步骤，可根据不同速别飞轮的适配需求快速调整花键长度与齿形参数，具备较高的参数化修改便利性。
