陶瓷砖曲率测量装置结构设计

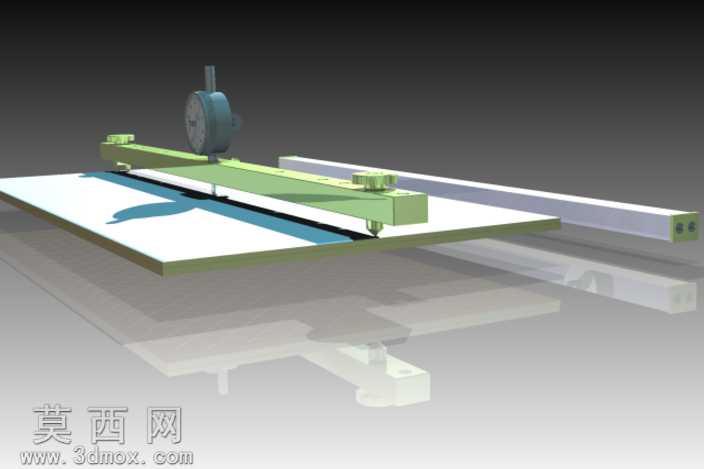

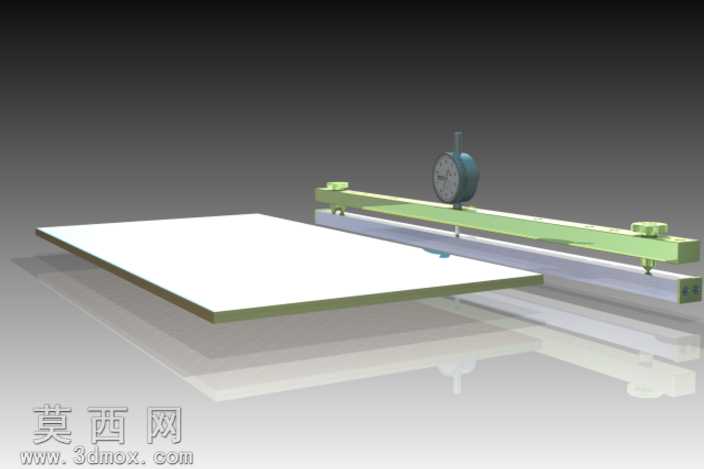

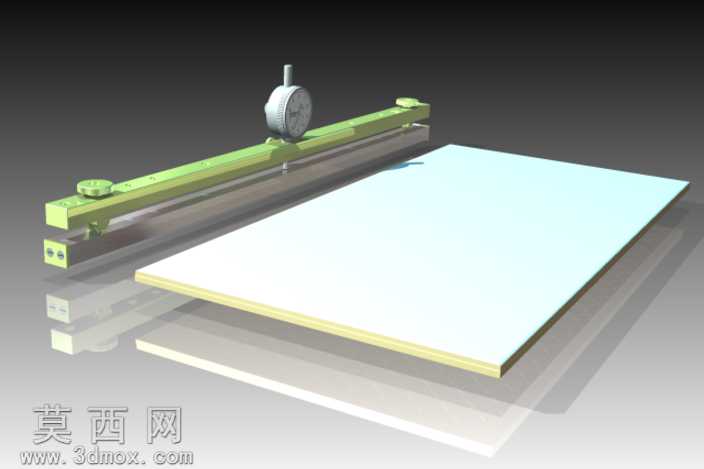

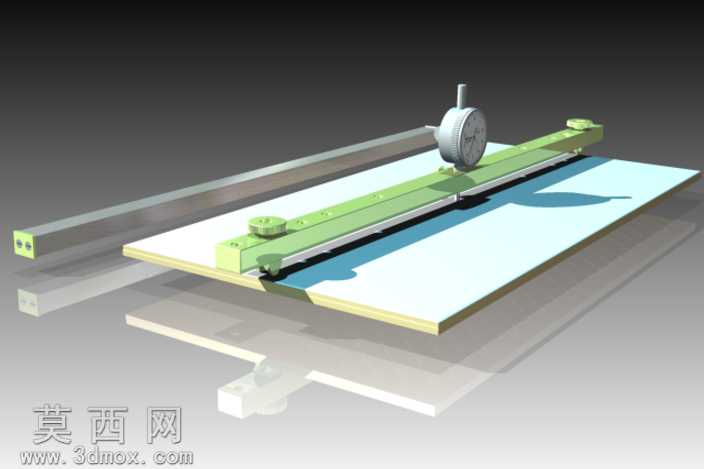

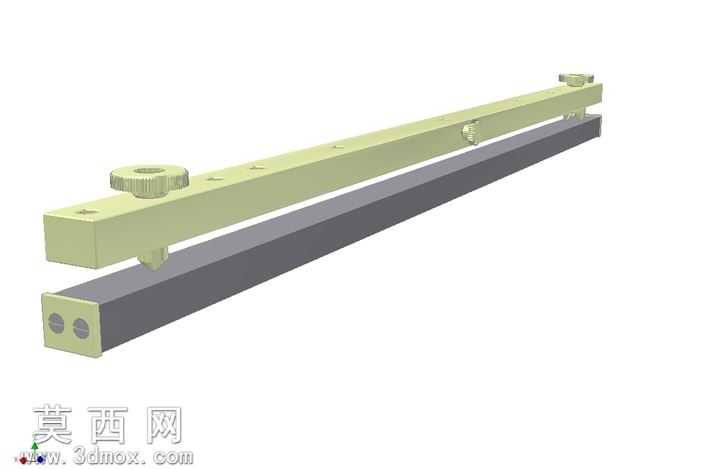

本作品为陶瓷砖曲率测量装置的三维建模设计，整体采用Autodesk Inventor完成参数化建模与装配验证，建模过程中严格遵循机械测量工装的设计规范，对各零部件的尺寸公差、装配间隙进行了精准设定，确保虚拟装配后无干涉问题，可直接用于后续工程图导出与实物加工。模型整体结构分为基准承载平台、滑动测量导轨、百分表夹持机构、定位校准组件四个核心部分：基准承载平台采用高平面度的板式结构设计，建模时赋予哑光浅米色硬质板材材质，模拟实际使用中的花岗岩或高精度铸铁平台特性，为测量提供稳定的水平基准；滑动测量导轨选用双轨平行布局，导轨部分赋予金属镀铬材质，表面做高光反射处理，滑块部分采用浅绿色工程塑料材质，模拟实际尼龙或聚甲醛滑块的耐磨特性，滑块与导轨之间预留合理的滑动间隙，保证测量过程中移动顺畅无卡滞。百分表夹持机构设计为可升降锁紧结构，建模时还原了百分表的表盘刻度、测头等细节特征，赋予百分表金属壳体与玻璃表盘材质，渲染时通过光影效果突出表盘的读数区域，夹持机构可根据不同厚度的陶瓷砖调整测量高度，适配多规格产品的检测需求。定位校准组件设置在导轨两端，建模时还原了校准棱的定位结构，可在测量前对装置进行零点校准，消除系统误差，保证曲率测量数据的准确性。渲染阶段采用工作室渐变背景环境，添加柔和的面光源与环境光遮蔽效果，突出各部件的结构层次与材质质感，通过阴影效果增强装置的立体感，清晰展现各零部件的装配关系与运动逻辑。设计思路围绕陶瓷砖平面度、曲率的快速精准检测需求展开，整体结构操作简便，测量时只需将待检测陶瓷砖放置在基准平台上，通过滑动导轨带动百分表沿砖面移动，即可通过表盘读数获取砖面的曲率偏差数据，相较于传统人工检测方式大幅提升了检测效率与数据可靠性，可广泛应用于陶瓷生产企业的成品质量检测环节。
