桥式三坐标测量机整机结构三维模型

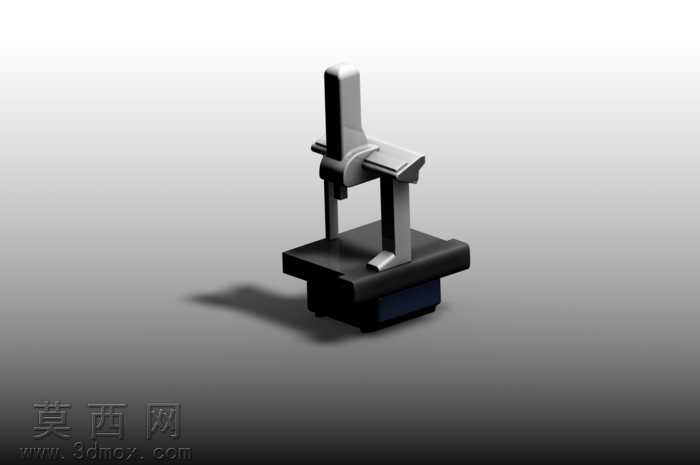

本模型为固定桥式三坐标测量机的完整整机三维建模成果，建模过程严格遵循三坐标测量设备的真实结构比例与装配逻辑，完整还原了设备的基座、工作台、X向移动横梁、Z向测量主轴、测头安装座等全部核心功能部件。建模阶段首先以测量机700mm×700mm×500mm的标准测量行程为基准，确定各部件的尺寸边界：底部采用高稳定性的花岗岩基座结构建模，基座表面预留标准工件安装工作台的装配位，工作台表面做均匀排布的螺纹安装孔阵列特征，还原真实设备的工件装夹功能；X向横梁采用低形变的桥式支撑结构建模，两侧支撑臂与基座导轨做滑动配合的装配约束，还原横梁沿Y轴方向平稳移动的运动逻辑；Z向主轴做垂直导向的滑动装配结构，主轴下端预留测头快换接口的特征，还原测量过程中Z轴上下进给、测头触测工件的运动路径。材质渲染阶段针对不同部件的真实材质做区分设置：基座与工作台采用花岗岩哑光深灰材质，还原天然石材的细腻颗粒质感与低反光特性；横梁、主轴等移动结构件采用航空铝合金哑光银材质，表现金属构件的精密加工质感；操作按键、底部电控模块部分采用黑色磨砂工程塑料材质，设备边角处做细微的倒角与圆角处理，还原工业精密设备的加工工艺细节；渲染时添加柔和的环境漫反射光源，在基座下方投射出自然柔和的阴影，突出设备的整体立体感与结构层次感。设计过程中重点考量了三坐标测量机的结构稳定性逻辑，对桥式支撑的受力结构、导轨的安装位置、主轴的垂直度约束都做了符合工程实际的特征还原，各运动部件之间预留了合理的运动间隙，既保证模型外观的还原度，也能直观体现三坐标测量机三轴联动实现空间尺寸检测的工作原理，可用于精密检测设备的结构展示、原理教学、方案演示等场景。
