三丰543-280b数显指示表三维建模作品

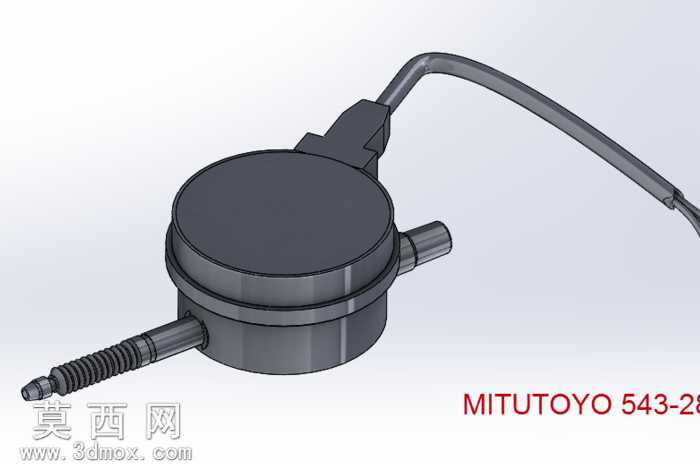

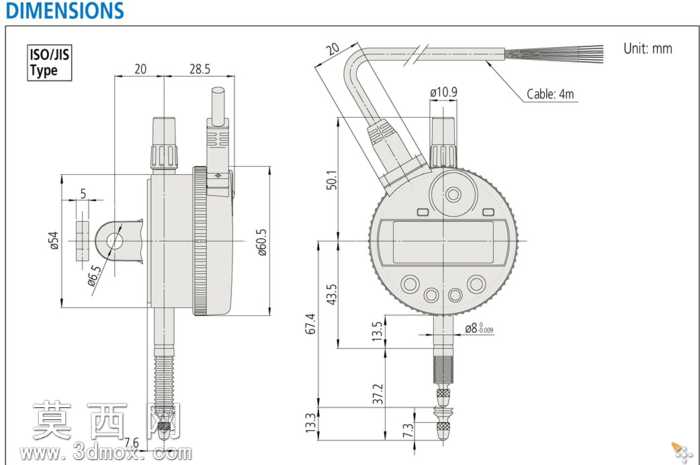

本作品为三丰543-280b数显指示表的精细化三维建模成果，建模过程严格参照实物的测绘尺寸与产品官方参数完成，整体比例精准还原实物的真实形态。建模阶段以SolidWorks为核心工具，采用自底向上的建模逻辑，首先构建测头部位的螺纹结构与可伸缩测杆，对测杆表面的防滑螺纹采用螺旋扫描特征生成，还原螺纹的牙距与牙型细节，保证测杆伸缩行程的结构合理性；随后构建表体主体的圆柱壳体结构，对壳体的分层装配结构做了拆分建模，还原表壳上下盖的配合止口、侧方出线口的定位结构，以及测杆与表体连接部位的导向套结构，保证各部件的装配间隙符合真实产品的装配逻辑。出线部位的连接线缆采用扫掠特征生成，还原线缆根部的防弯折护套结构，线缆自然弯曲的弧度贴合实物使用时的走线形态，侧方的定位凸台结构也按照实物尺寸做了精准还原，还原指示表安装固定的接口结构。材质渲染阶段，针对不同部件匹配对应材质属性：表体金属外壳采用哑光磨砂金属材质，调整金属粗糙度与反射参数，还原量具壳体的哑光金属质感；测杆部位采用光亮镀铬金属材质，突出测量杆的光滑耐磨表面特性；连接线缆采用黑色哑光橡胶材质，调整材质的漫反射参数还原橡胶的柔和质感；测头部位采用硬质合金材质，突出测量端面的高硬度光亮质感。整体模型完整还原了数显指示表的外部结构与装配关系，所有特征均做了参数化处理，可直接用于测量工装的装配模拟、检测工位的布局仿真，也可作为量具类产品建模的参考范例，模型结构无破面、无冗余特征，各部件可单独拆分用于装配干涉检查，能够满足机械设计场景下的虚拟装配、工位布局验证等使用需求，建模过程中对量具的精密配合结构做了重点还原，保证导向结构、伸缩结构的形态与实物一致，避免出现结构失真的问题。
