十字交叉滑动式椭圆规结构设计

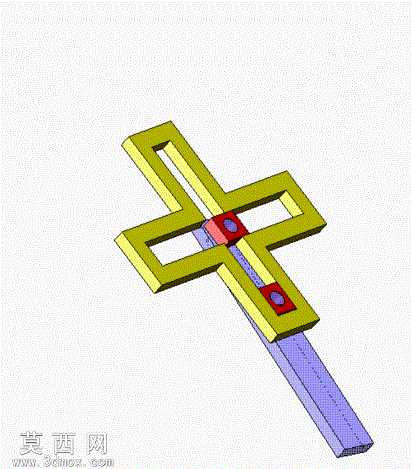

本作品为十字交叉滑动式椭圆规三维建模作品，整体采用经典正交十字滑槽作为主体承载框架，建模过程中先通过草图绘制确定十字滑槽的基准轮廓，对滑槽的导向面做了等距偏移处理，保证后续滑动部件的运动间隙符合机械设计公差要求。主体框架采用拉伸凸台命令生成基础实体，对滑槽的边角做了圆角过渡处理，避免应力集中的同时提升零件装配的顺滑度。两个滑动导块分别嵌入十字形的两条正交滑槽内，导块与滑槽的配合面设置了合理的间隙配合参数，建模时通过配合约束限制导块仅能沿对应滑槽方向做直线往复运动，导块中心预留了绘图笔的安装孔位，孔位与导块外轮廓做了同轴度约束，保证绘图轨迹的精度。连接两个导块的长条形滑杆采用一体化建模设计，滑杆上开设了等距的定位孔位，可通过调整两个导块在滑杆上的固定间距，实现不同长短半轴参数椭圆的绘制需求，滑杆的表面做了防滑纹理的贴图处理，模拟实际产品的握持操作质感。渲染阶段为十字框架赋予了哑光黄绿色工程塑料材质，导块部分采用红蓝分色的硬质塑料材质区分功能部件，滑杆部分赋予淡紫色半透明工程塑料材质，既清晰区分了不同功能的零件，也直观展现了内部的滑动配合关系。整体结构设计遵循经典椭圆规的运动原理，通过两个正交方向的直线运动合成笔尖的椭圆轨迹，建模过程中对所有运动部件添加了运动仿真约束，可直观演示椭圆绘制的完整运动过程，结构无冗余零件，装配逻辑清晰，各运动副无干涉卡顿问题，既可以作为机械原理教学的演示模型，也可作为小型绘图工装的设计参考。
