2.54毫米间距直插排针连接器组件

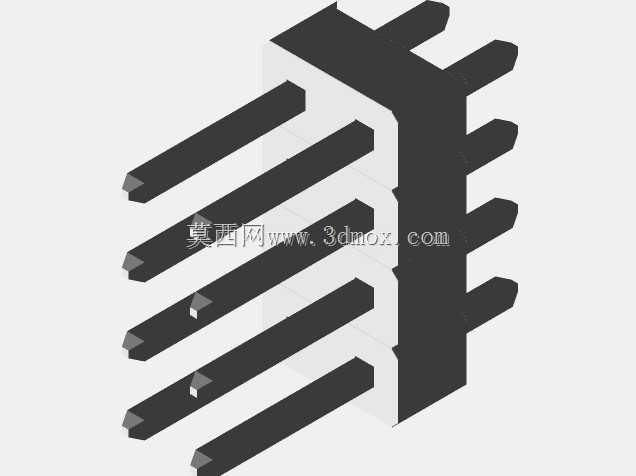

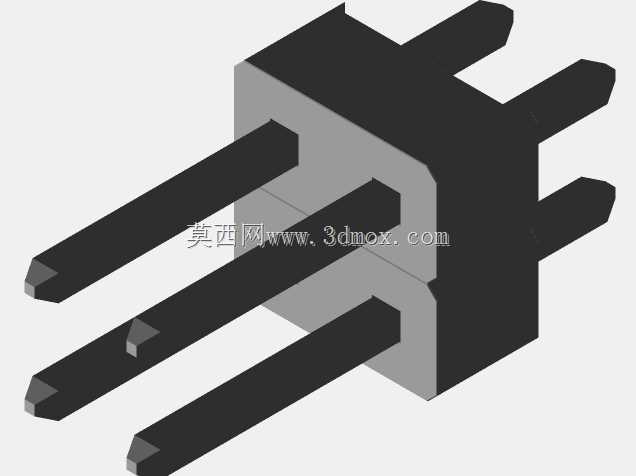

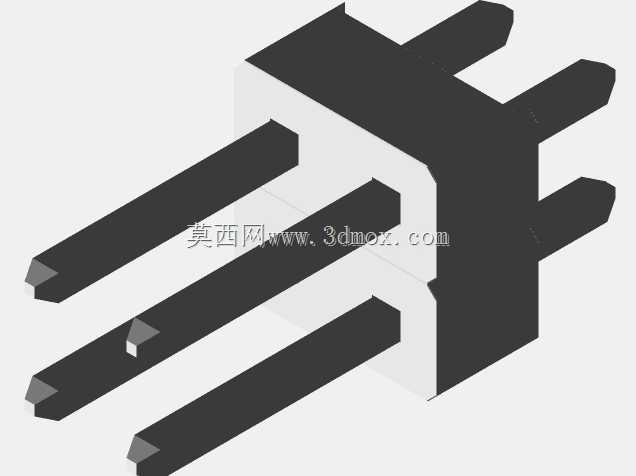

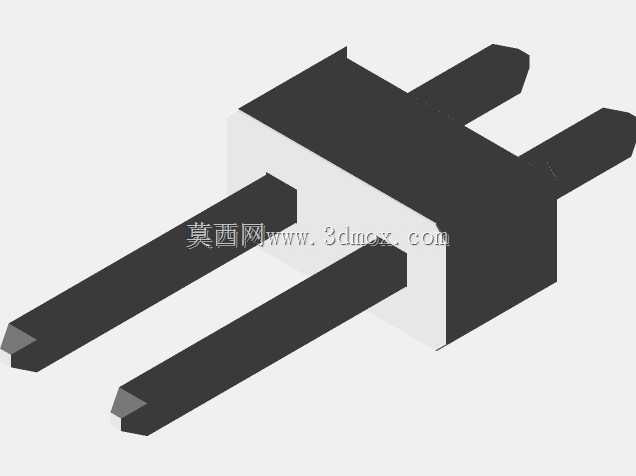

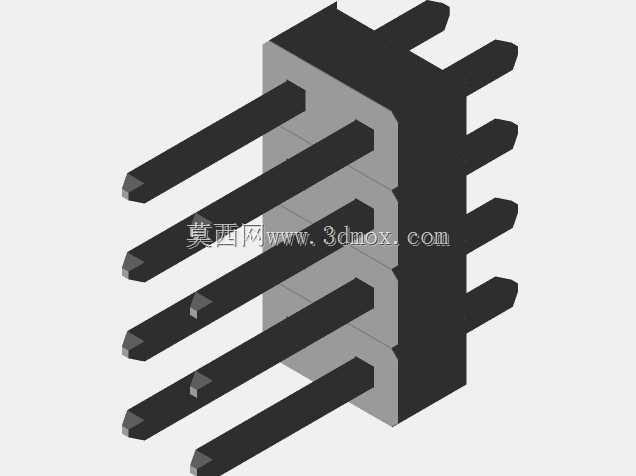

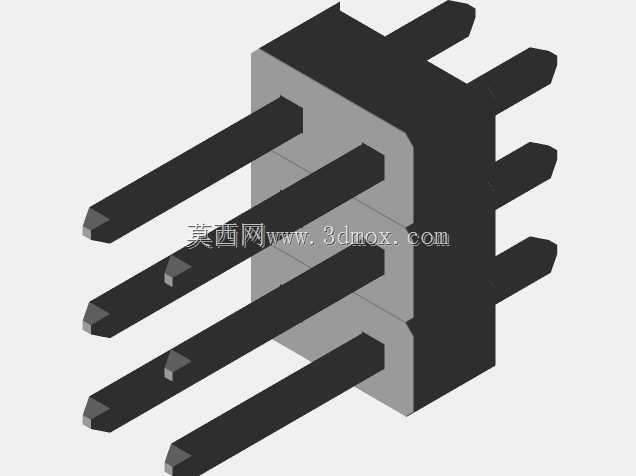

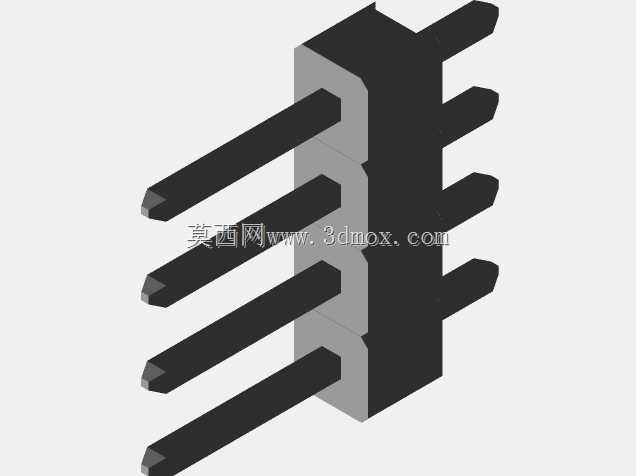

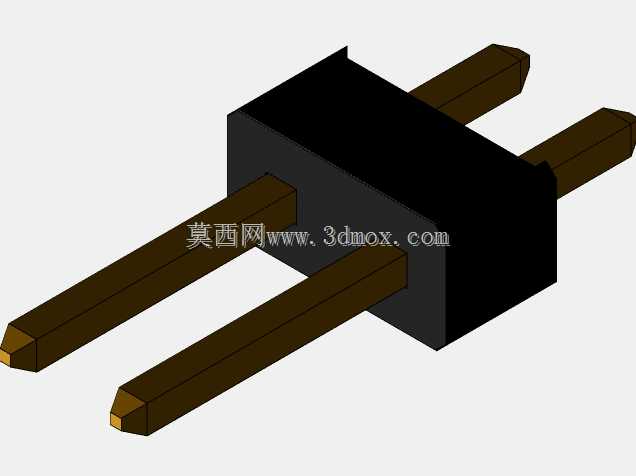

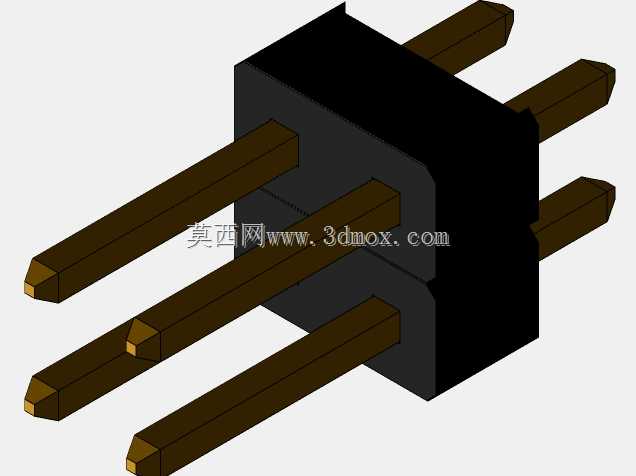

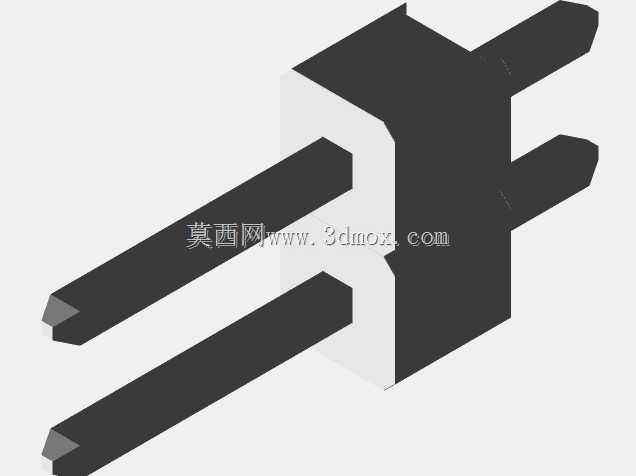

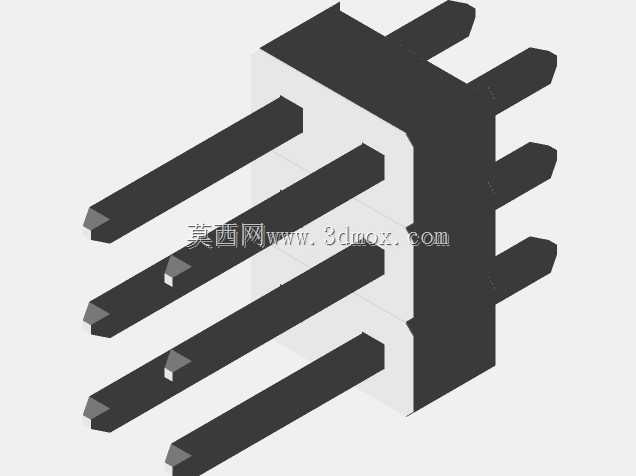

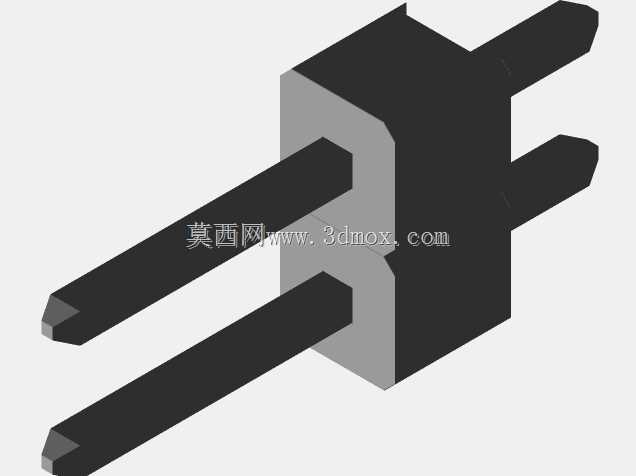

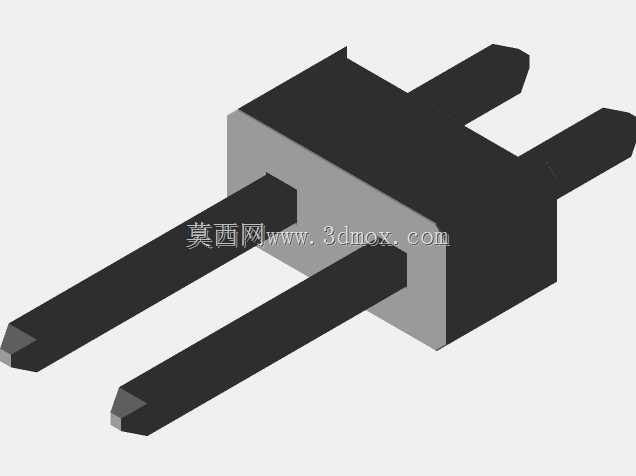

　　在消费电子、工业控制板卡的板间连接场景里，2.54mm间距排针是应用覆盖度极高的基础互连元件，本次呈现的不同pin数规格直插排针，覆盖了从2pin单组信号连接到多pin并行信号传输的常用需求，适配常规PCB板的标准孔位布局。这类排针的核心作用是实现两块印制电路板之间的可拆卸电气连接，或是实现板卡与外部线束的对接，在工控IO板、单片机开发板、家电控制主板上都能见到同规格元件的身影，相比焊接式的固定连接，排针搭配排母的组合可以在保证连接可靠性的前提下，实现模块的快速拆装替换，降低设备后期维护的拆焊难度。从结构设计来看，该系列排针采用黑色绝缘基座搭配黄铜镀金插针的经典结构，绝缘基座选用耐温工程塑料材质，能够耐受波峰焊、

　　回流焊过程中的短时高温，避免焊接过程中基座变形导致插针移位；插针采用车削加工成型，表面镀金处理降低接触电阻，同时提升抗氧化能力，保证长期使用下的连接稳定性，插针的外露端分为板端焊接段与对接端插入段，两段的长度经过匹配设计，焊接段长度适配常规1.6mm板厚的PCB透焊需求，插入段长度适配标准2.54mm间距排母的夹持深度，保证对接后接触充分，不会出现松脱或接触不良的问题。设计过程中首先锁定2.54mm的标准间距，这一间距是行业通用的板对板连接标准尺寸，孔位公差控制在±0.05mm范围内，保证不同pin数的排针都能与PCB上的预制孔位精准对齐，不会出现插针偏位无法插入的问题；绝缘基座的外形做了倒角处理，

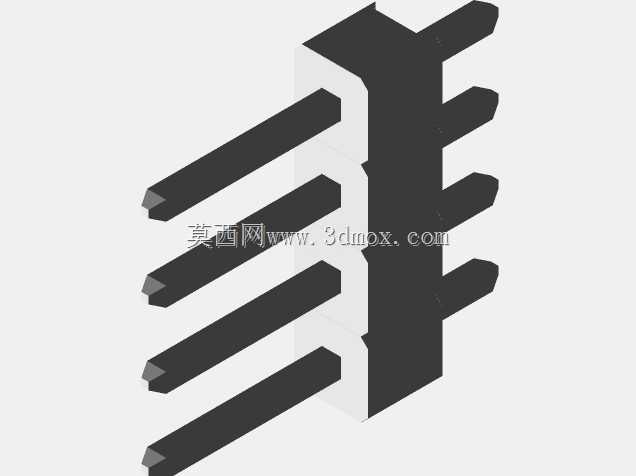

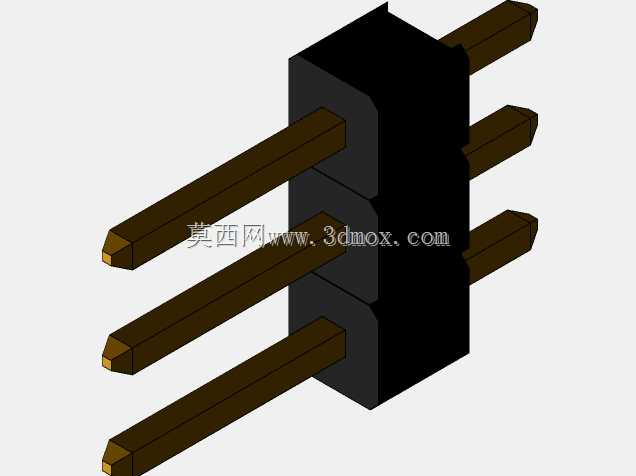

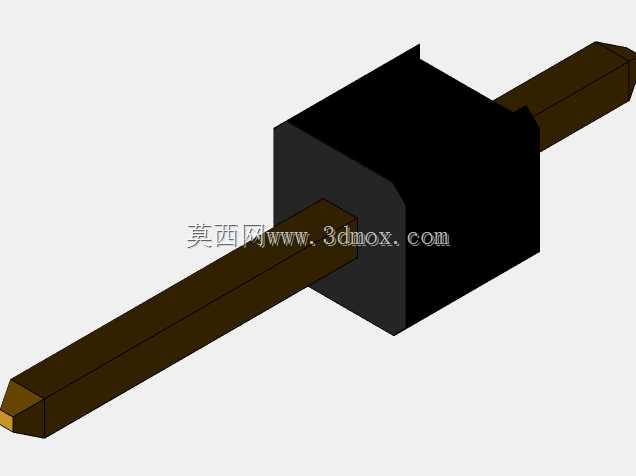

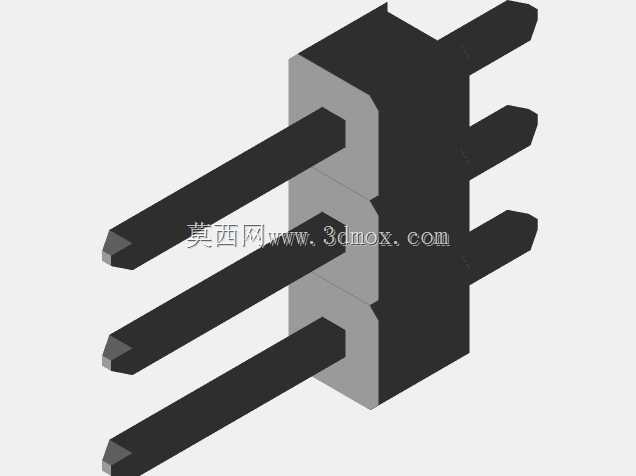

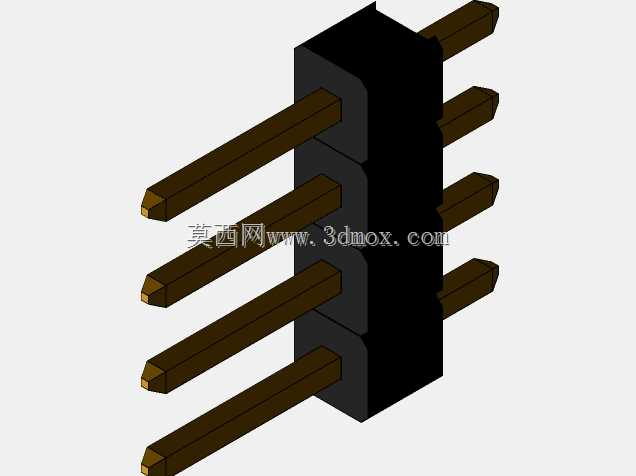

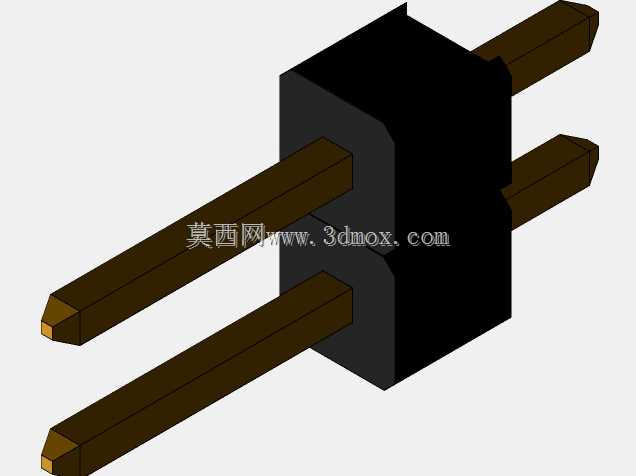

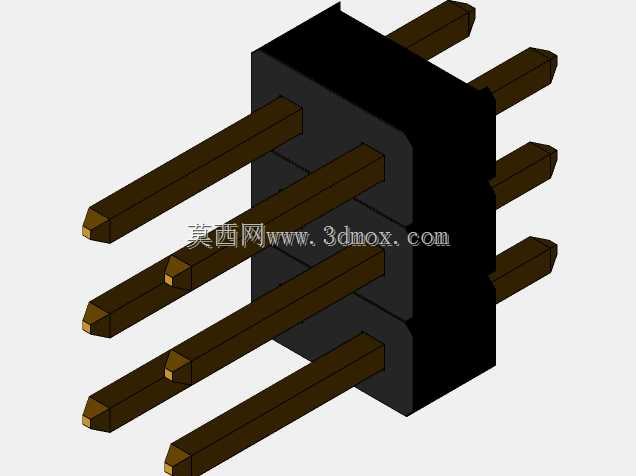

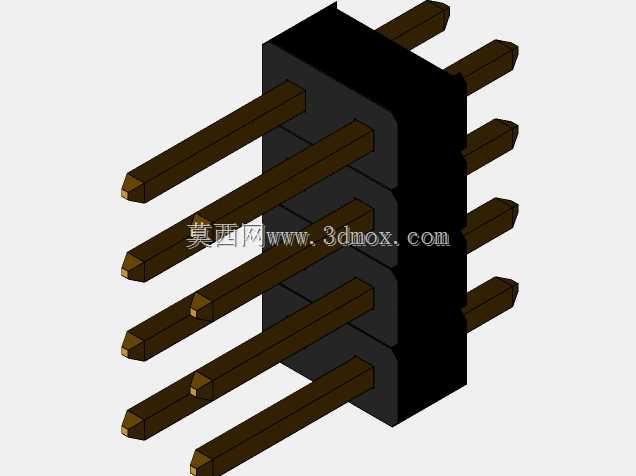

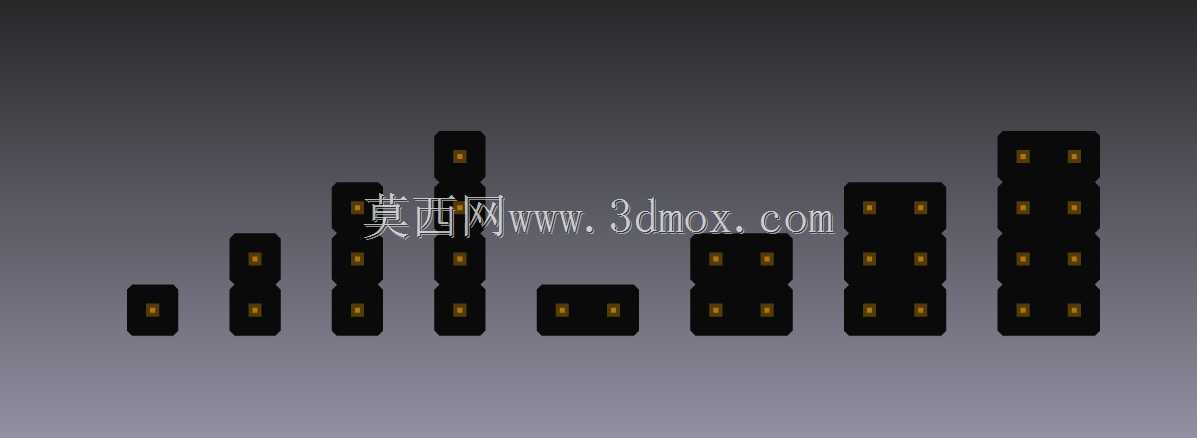

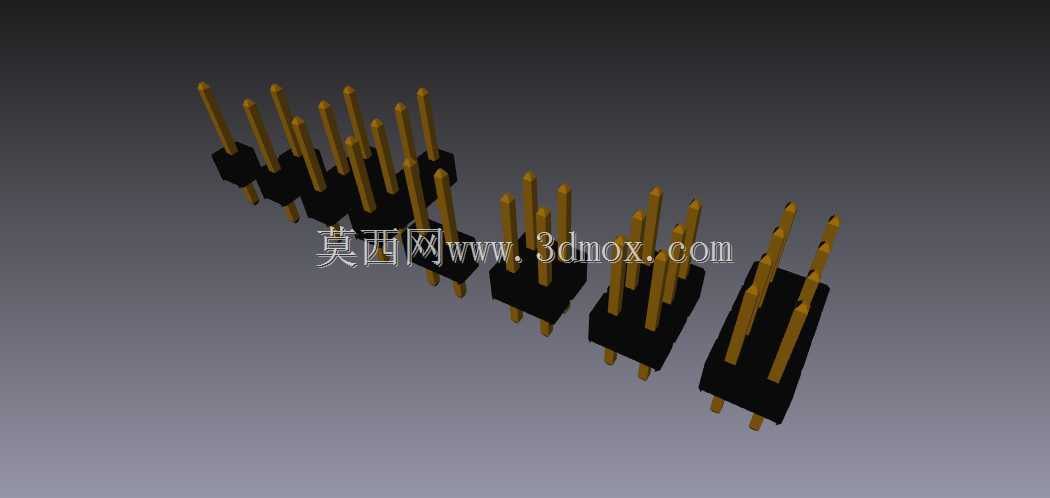

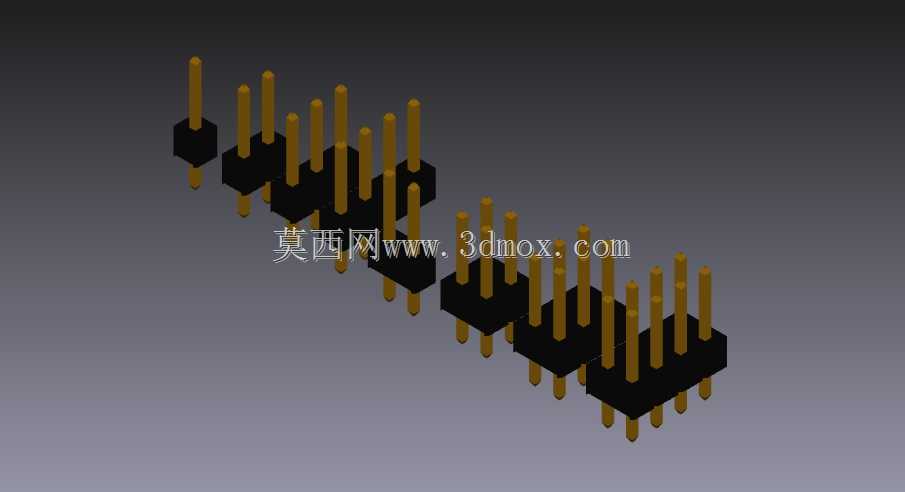

　　方便自动化贴装过程中的吸嘴拾取与定位，基座两侧的定位凸起可以在插入PCB时起到预固定作用，避免焊接前排针从板件上脱落。不同pin数的规格覆盖了2pin、4pin、6pin、8pin、10pin等常用通道数，分别对应电源正负极连接、串行信号传输、并行IO口扩展等不同的使用场景，设计人员在选型时可以根据实际需要传输的信号路数选择对应pin数的型号，无需额外裁剪拼接。安装边界方面，排针焊接后在PCB板面以上的高度控制在常规标准范围内，不会占用过多的板上垂直空间，适配大多数设备内部的板间间距要求，插针的焊接端伸出PCB背面的长度控制在1mm以内，避免焊后引脚过长与其他板件或结构件发生短路干涉。这类排针的接触阻抗设计值控制在毫欧级，能够承载常规小功率信号与低压电源的传输需求，单pin载流能力满足常规控制板卡的使用要求，在正常使用工况下的插拔寿命可以达到千次级，完全覆盖消费电子与一般工业设备的全生命周期使用需求。
