管副类机械螺丝夹持工装结构设计

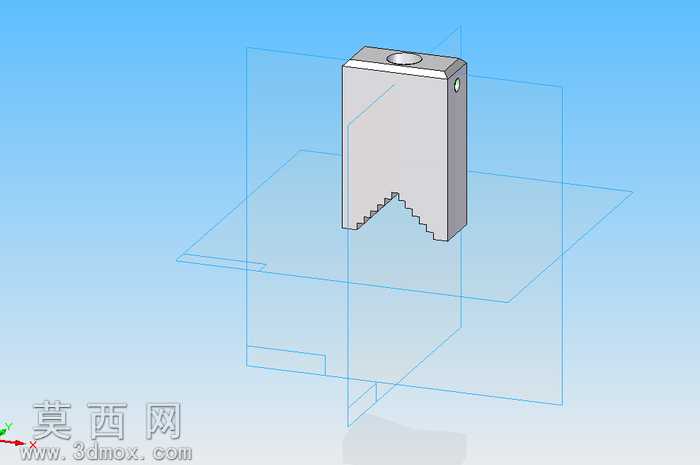

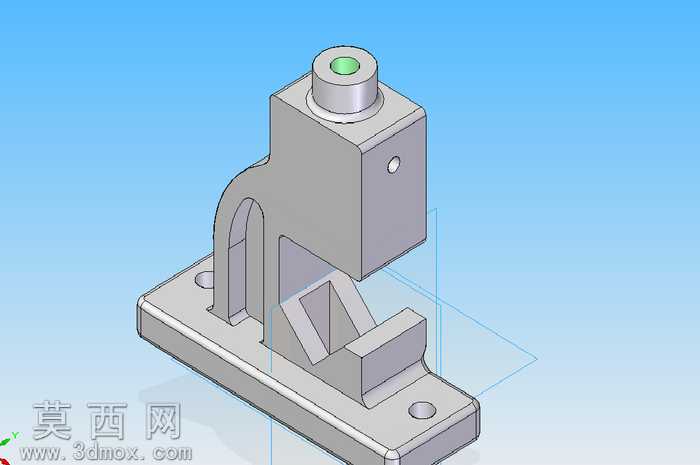

本作品为管副类机械夹持工装的三维参数化模型，整体采用Solid Edge完成全参数化建模，建模过程遵循机械加工工艺逻辑，对各部件的装配公差、配合间隙做了符合实际生产要求的预留设计。模型整体分为底座支撑、立柱架体、夹持工位、顶紧调节四个核心模块，底座采用带安装孔的板式结构，底部预留了四个沉头安装孔位，可通过螺栓将整个工装固定在加工工作台面上，底座与立柱连接位置增设了三角形加强筋结构，有效提升工装整体的抗形变能力，避免夹持作业过程中出现结构晃动。立柱部分采用L型弯臂式结构，在保证结构强度的同时预留出充足的操作空间，方便操作人员使用锯、钻、磨、起子、砂纸等各类加工工具对夹持工件执行加工作业。夹持工位设置了固定下巴与活动下巴两个夹持块，固定下巴与底座为一体化建模设计，活动下巴配合顶部的调节螺杆实现夹持行程的调节，顶部调节端设置了带防滑纹路的旋钮结构，旋钮中心采用绿色哑光材质做区分标识，方便操作人员快速识别调节位置。渲染阶段采用工业级哑光金属材质赋予整体结构，金属表面做了细微的磨砂质感处理，还原真实铸铁工装的表面质感，背景采用渐变天蓝色突出模型主体结构，同时添加了半透明的参考基准面辅助展示各部件的装配位置关系。设计过程中充分考虑了工装的通用性，夹持块的接触面做了平面化处理，可适配不同规格的管状、块状工件的夹持需求，整体结构无冗余设计，各部件均可拆解为独立的加工零件，符合常规机械加工的生产流程，模型的各特征参数均可直接编辑调整，方便使用者根据实际加工需求修改夹持行程、整体尺寸等参数，可直接用于机械加工教学、工装设计参考、生产作业指导等场景。
