螺旋千斤顶机械组件三维结构设计

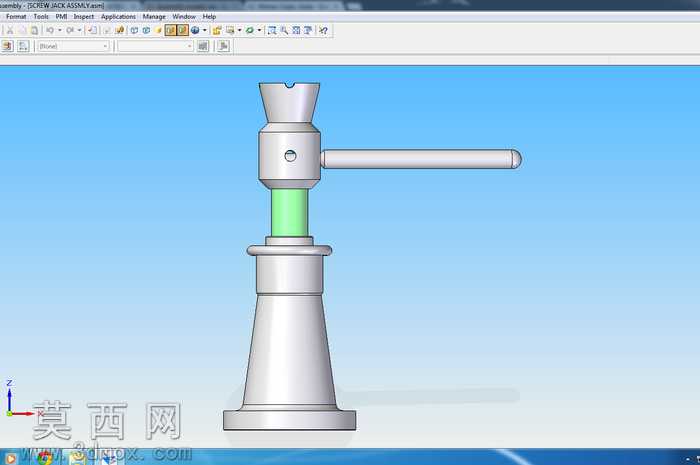

本作品为螺旋顶升类机械组件的三维建模成果，建模过程严格遵循机械设计规范，从零件级特征搭建到装配级约束匹配均经过严谨校验，完整还原了螺旋千斤顶的机械运作逻辑。建模阶段首先对底座、升降螺杆、操作杆、顶帽、锁紧套等核心零件进行独立特征构建，针对底座的锥形承力结构，采用旋转凸台特征生成主体轮廓，对底座底部的防滑承力边添加圆角过渡特征，避免应力集中问题；升降螺杆部分采用螺旋扫描特征生成传动螺纹，精准匹配梯形螺纹的牙型角、螺距参数，保证螺纹传动的啮合精度，同时对螺杆与顶帽连接的销轴孔添加同轴心约束的特征参考，确保装配时的定位精度。操作杆作为动力输入部件，建模时对杆身与螺杆连接端的扁位结构做了拉伸切除特征处理，还原实际装配中扁位防转的结构设计，杆身末端做圆弧收边处理，符合人机操作的握持设计逻辑。装配阶段采用自下而上的装配流程，先完成底座与升降螺母的同轴心、重合约束，再依次装入升降螺杆、操作杆、顶帽、锁紧环等零件，对每个运动副添加符合实际机械运动的自由度限制，比如螺杆与螺母之间添加螺旋配合约束，匹配螺纹导程参数，实现转动操作杆时螺杆平稳升降的运动仿真效果。材质渲染阶段，对承力结构件赋予哑光金属钢材质，调整金属粗糙度参数模拟实际机加工零件的表面质感，对操作杆握持段赋予防滑磨砂金属材质，对螺杆传动部位添加轻微的润滑油膜质感，提升模型的真实感。设计思路围绕螺旋千斤顶的承重、顶升稳定性展开，在结构上优化了底座的锥度比例，扩大底部支撑面的同时降低整体重心，提升承重时的抗倾覆能力，顶帽采用V型开口设计，适配不同形状的被顶升工件接触需求，避免顶升过程中工件滑脱，锁紧套结构可在顶升到位后锁死螺杆位置，防止负载下螺杆回转回落，提升使用安全性。整套模型完整保留了各零件的参数化特征，可直接用于工程图导出、运动仿真分析、结构力学校核等后续设计环节，清晰展现了螺旋传动类顶升工具的结构原理与设计要点。
