发动机缸体配套活塞三维结构设计

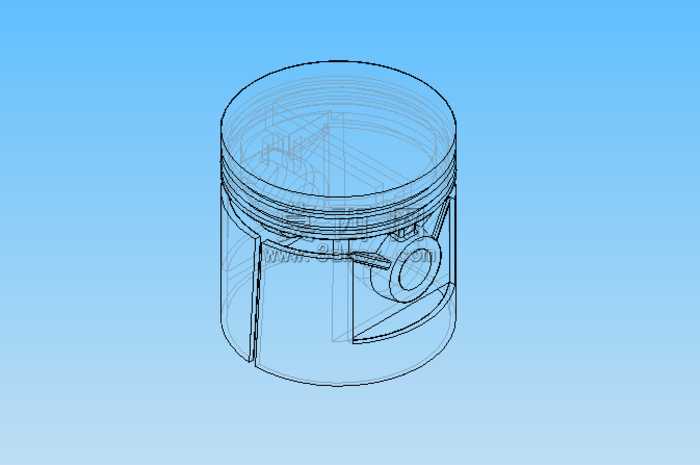

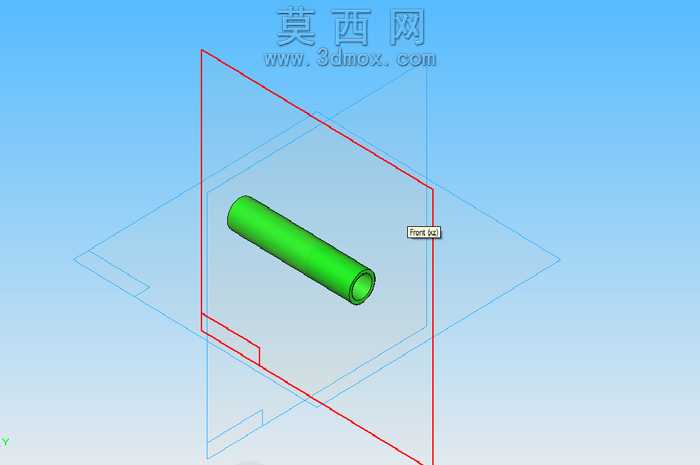

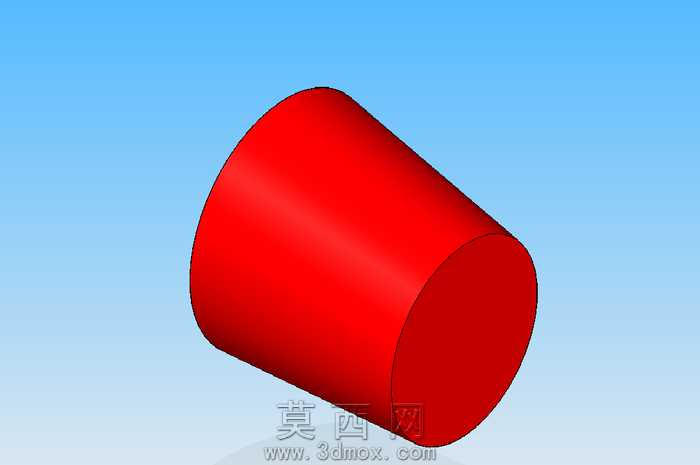

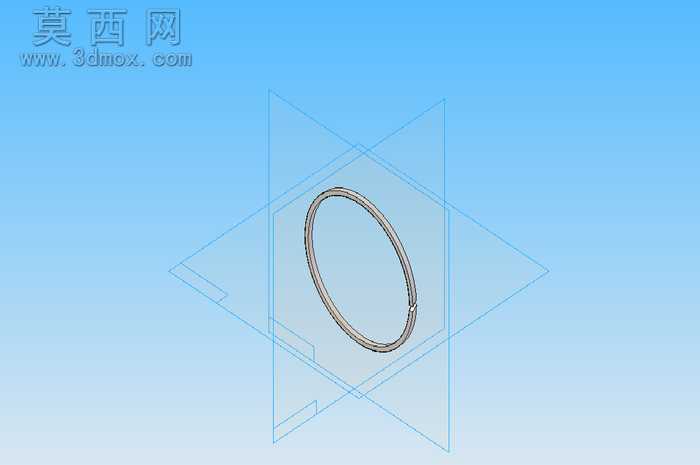

本活塞模型采用Solid Edge三维建模软件完成全参数化设计，建模过程严格遵循内燃机活塞的实际工程设计规范，从基础特征搭建到细节结构完善均贴合量产活塞的加工逻辑。建模初始阶段以活塞顶面为基准平面绘制圆形草图，通过拉伸特征生成活塞头部基体，随后采用旋转切除特征加工出多道环槽结构，环槽的宽度、深度与间距参数均参考通用汽油机活塞的设计标准，可适配对应规格的气环与油环安装需求，环槽边缘做微小倒角处理，既还原实际加工的工艺特征，也避免模型渲染时出现尖锐棱边的失真效果。活塞裙部采用变椭圆型线的设计思路，通过放样凸台特征连接头部与裙部轮廓，裙部表面预留的膨胀槽采用拉伸切除特征生成，槽体的走向与深度充分考虑活塞工作时的热膨胀变形补偿需求，可有效避免工作状态下裙部与缸壁的卡滞问题。活塞销座部分采用凸台拉伸与孔特征组合建模，销孔内壁做高精度同轴度约束，销座与裙部的连接位置设置过渡加强筋，通过圆角特征优化应力集中区域的结构表现，还原实际活塞的强度设计逻辑。材质渲染阶段为模型赋予青绿色金属材质，模拟铝合金活塞经阳极氧化处理后的表面质感，调整材质的粗糙度与金属度参数，让模型表面呈现出哑光金属的细腻反光效果，背景采用渐变浅蓝色调突出模型主体结构，通过多角度光源布置让活塞的环槽、销座、膨胀槽等细节结构清晰呈现。整个模型的结构设计围绕发动机缸体内的工作场景展开，充分考虑活塞往复运动过程中的受力、受热变形需求，各部分尺寸比例协调，特征完整无缺失，既可以作为内燃机结构教学的演示模型，也可为活塞的改型设计提供基础的三维参考框架，帮助设计人员快速理解活塞的结构组成与设计要点。
