工业气瓶集装存储转运托盘架

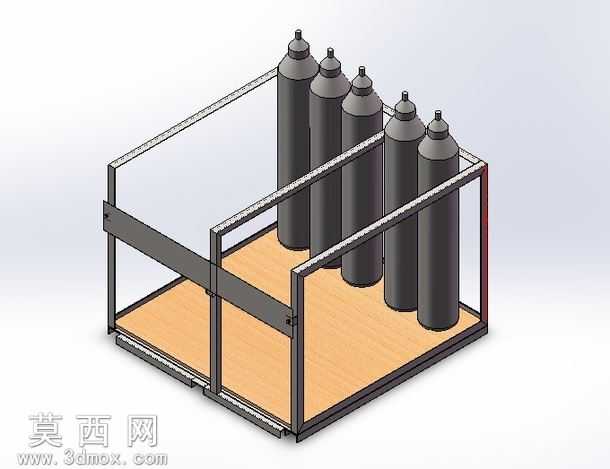

本作品为工业气瓶集装存储转运托盘架的三维设计模型，采用SolidWorks完成全参数化建模与渲染输出，整体结构围绕工业高压气瓶的批量存储、周转搬运场景展开设计。建模阶段先以气瓶的标准外形尺寸为基准，确定托盘架的内部容纳空间，整体框架采用矩形钢管搭建主体受力结构，建模时对管材的拼接处做了贴合实际焊接工艺的倒角与贴合处理，避免出现结构干涉的问题。底部承载面采用实木纹理的板材建模，赋予对应木质材质，既还原了实际使用中防滑、缓冲的承载特性，也通过材质区分让模型结构层次更清晰。框架侧面设置两道横向加固梁，建模时通过装配约束保证梁体与竖向立柱的同轴对齐，提升整体框架的抗形变能力，同时在框架前部设置可开合的限位栏结构，还原实际使用中气瓶取放的操作逻辑。渲染阶段采用柔和的工业白模环境光，对金属框架赋予哑光银灰色金属材质，还原钢材喷砂后的表面质感，对气瓶模型赋予深灰色哑光金属材质，搭配顶部的黑色阀门端盖细节，让不同部件的材质区分度更高，整体渲染效果清晰展现各部分的结构连接关系。设计思路上充分考虑叉车转运的适配性，底部预留标准叉车叉取的进叉空间，框架整体尺寸符合标准托盘的规格要求，可兼容常规仓储物流的搬运设备；竖向排列的气瓶限位结构可同时容纳五支标准工业气瓶，每支气瓶的放置位置都设置了对应的限位空间，避免转运过程中气瓶晃动碰撞，兼顾存储的安全性与转运的便捷性。整体建模过程严格遵循机械设计的装配逻辑，所有部件的连接关系都符合实际生产的工艺要求，无多余的冗余结构，各部件参数可根据实际使用的气瓶规格进行灵活调整，具备较强的实际工程参考价值。
