移动式轮胎专用升降作业设备设计

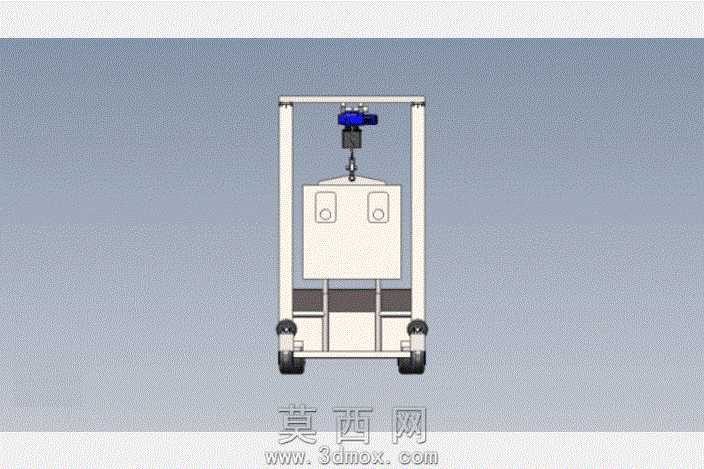

本作品为针对轮胎维修、转运场景设计的移动式升降设备三维模型，整体采用龙门式框架结构设计，建模过程中严格遵循机械设计的尺寸比例规范，对各部件的装配关系进行了精准还原。模型底部设置有四个带刹车功能的脚轮，可实现设备在作业场地内的灵活移动与位置固定，满足不同工位的作业需求。主体框架采用矩形截面型材搭建，在保证结构强度的同时控制整体重量，顶部安装有电动起重葫芦作为升降动力源，通过吊钩与下方的轮胎承载平台连接，承载平台设置有对称的定位结构，可适配785、1500等规格的轮胎放置，避免升降过程中轮胎发生偏移滑落。建模阶段对各运动部件的活动行程进行了参数化约束，可直观模拟升降作业的完整动作流程，渲染时对金属框架采用哑光金属材质，脚轮采用橡胶材质搭配金属轮毂，起重葫芦部分做了分色处理区分电机与卷筒结构，承载平台采用防滑纹理材质提升真实感。设计思路围绕轮胎维修场景的实际痛点展开，传统轮胎搬运多依赖人力或通用起重设备，存在适配性差、移动不便的问题，本设备通过专用承载结构与移动底盘的结合，可在维修车间内灵活转运不同规格的轮胎，升降行程可覆盖常规维修作业的高度需求，框架两侧预留有操作空间，方便维修人员在升降到位后开展轮胎拆装、检测等作业。模型各部件均做了可拆分设计，可直接用于生成工程图纸指导生产，也可作为维修车间布局规划的可视化素材，结构设计充分考虑了使用安全性，框架底部设置有加强筋结构提升整体稳定性，起重葫芦的安装位置经过重心校核，保证升降过程中设备整体不会发生倾翻，各连接部位的紧固件也在模型中做了细节还原，完整呈现设备的装配逻辑。
