便携式液压剪切工具结构设计方案

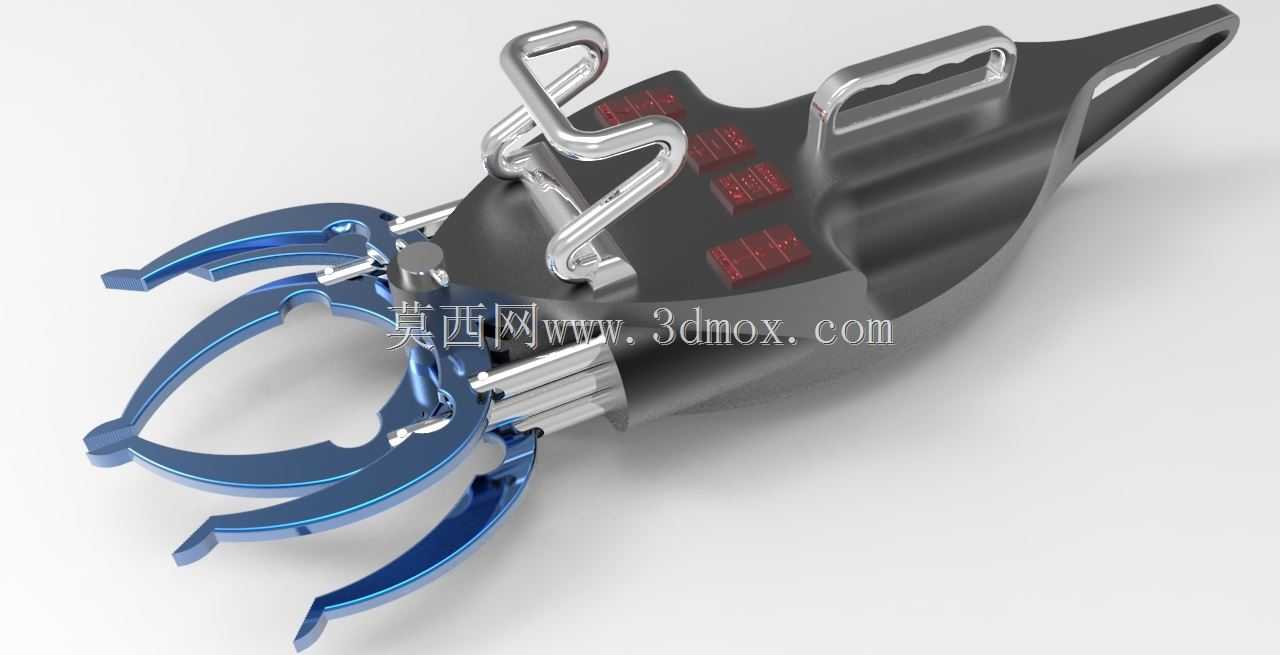

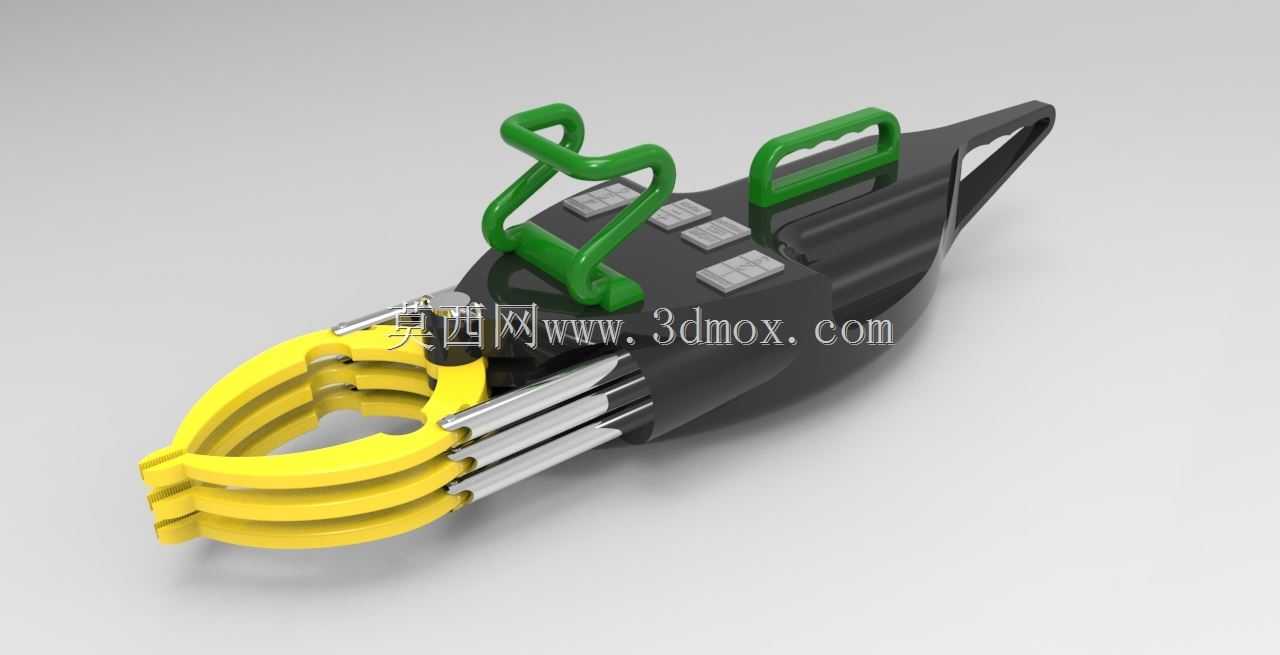

　　这款液压剪切工具的结构设计，首先围绕现场作业的实际操作边界展开，整体采用一体化集成式缸体布局，将液压动力单元、剪切执行端、操作握持结构整合在同一主体框架内，作业时无需外接额外动力管线，单人即可完成持握、操作全流程。从实际应用场景来看，这类工具覆盖了五金加工现场的棒料裁切、应急救援场景的金属构件破拆、设备运维过程中的废旧螺栓与管线剪切等多个工况，不同场景下的负载差异在结构设计阶段就做了对应考量：剪切刀口采用多叠片式组合刃口结构，每片刃口单独做硬化处理，局部磨损后可单独更换，无需整体更换刀组，降低现场运维成本。

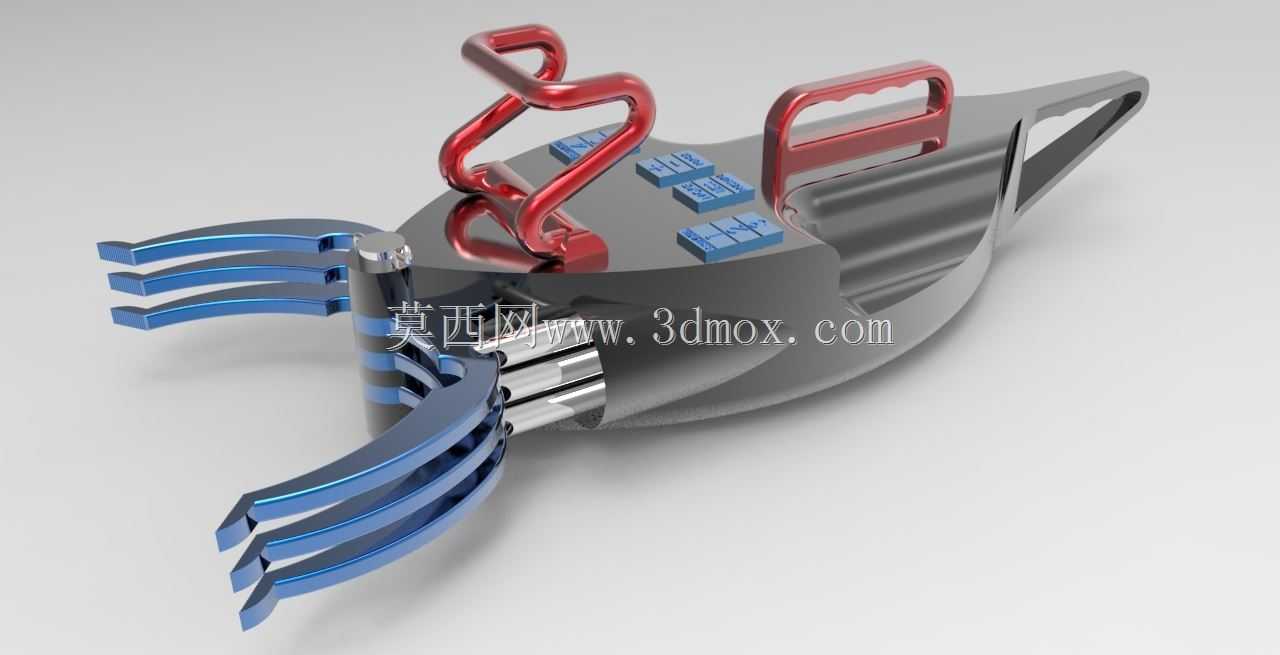

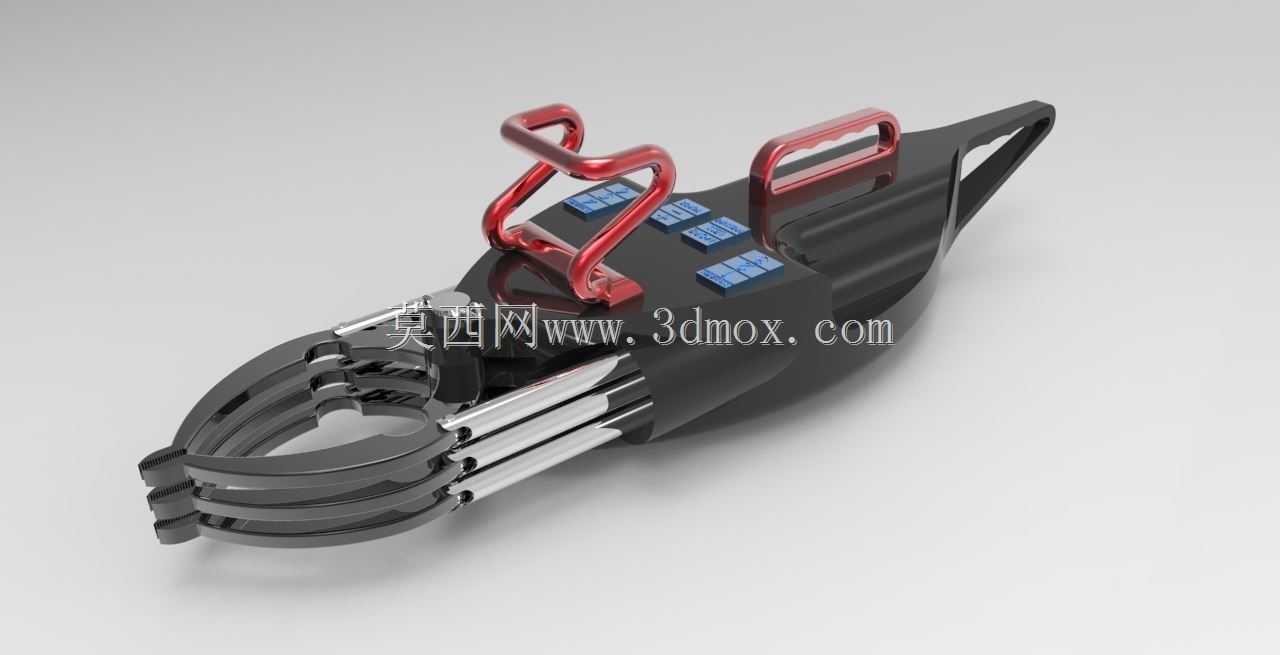

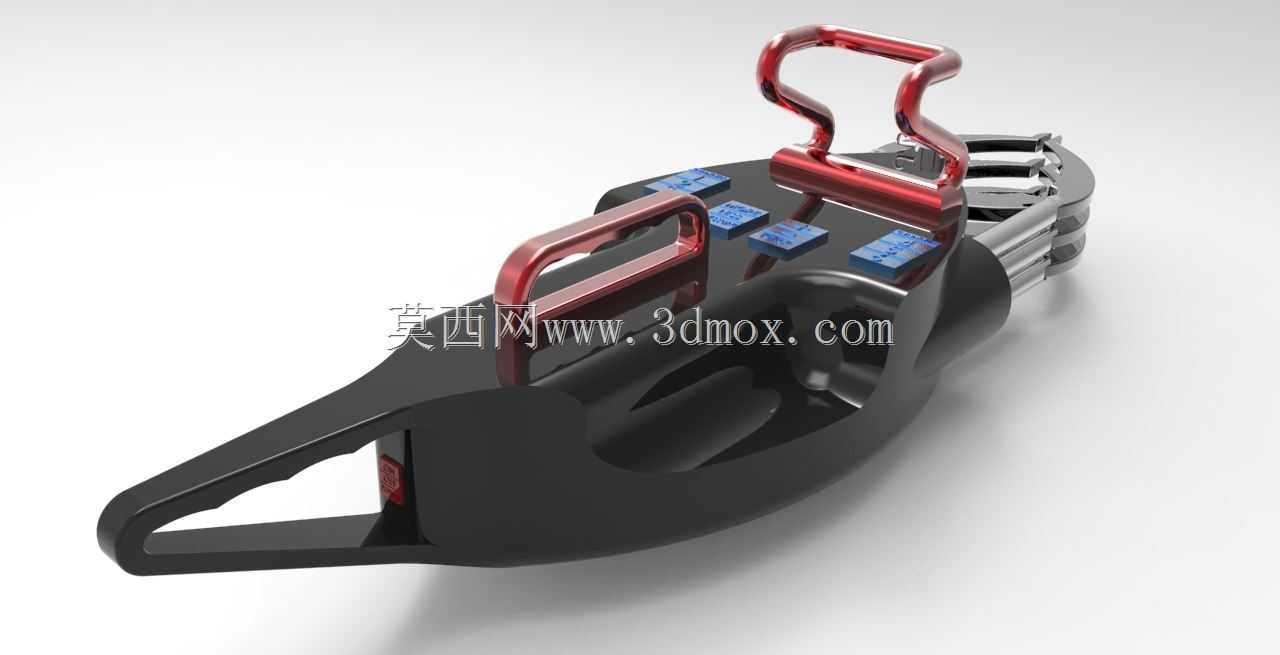

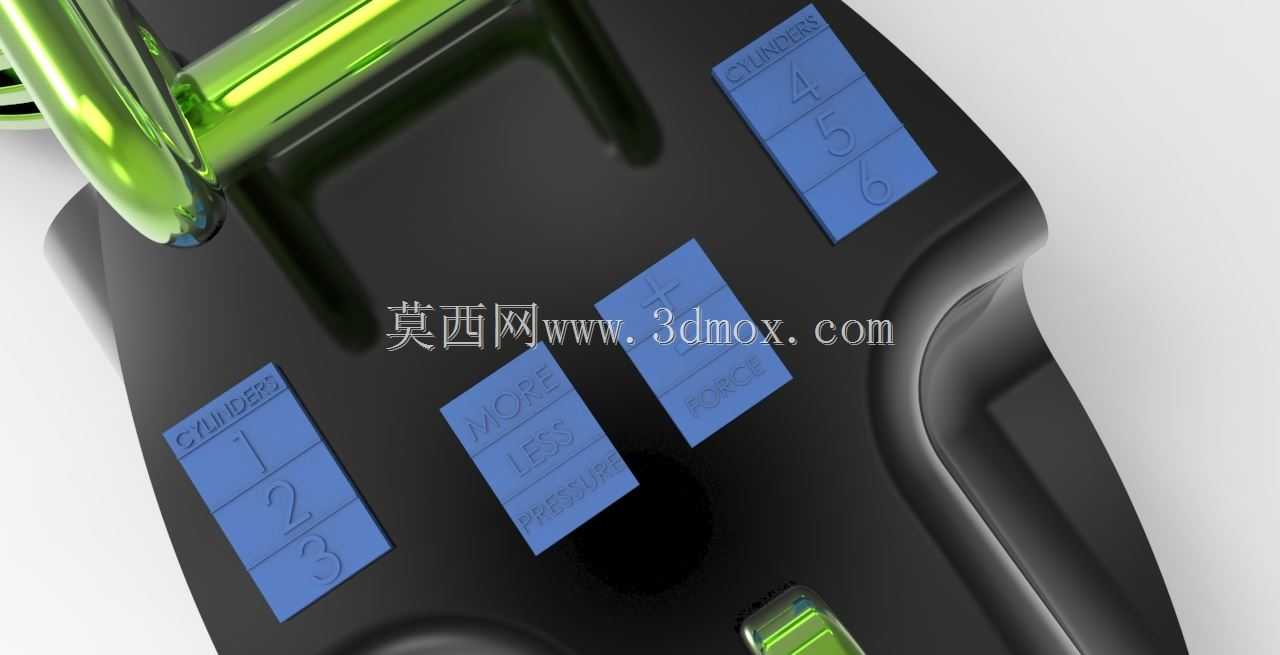

　　设计过程中优先平衡了整机重量与剪切出力的匹配关系，主体缸体采用高强度铝合金锻压成型，在保证液压腔耐压强度的前提下，尽可能压缩整机自重，避免长时间持握作业带来的操作疲劳。操作端设置了两处握持结构：一处是靠近剪切端的D型固定扶手，用于作业时稳定剪切方向，抵消剪切瞬间的反冲力矩；另一处是靠近动力端的环形操作扶手，适配不同身高、不同操作习惯的作业人员，可根据作业空间灵活调整持握位置。控制按键集中布置在两个扶手之间的主体上表面，按键采用凸起式防误触设计，佩戴劳保手套操作时也能准确识别按键位置，不会出现误触发的情况。

　　从安装与尺寸边界来看，整机最大外轮廓长度控制在单人手臂可覆盖的操作范围内，剪切端开口尺寸适配常见的圆钢、扁钢、金属管材的裁切需求，刃口闭合后的最小间隙控制在0.1mm以内，保证剪切过程中不会出现物料卡滞、切口卷边的问题。液压回路内置了溢流保护结构，当剪切负载超过额定出力阈值时，液压系统会自动泄压，避免缸体超压损坏，同时也能防止反冲力过大对操作人员造成伤害。刃口侧的导向结构做了圆弧过渡处理，剪切作业时物料可顺着导向面滑入刃口剪切位，无需额外对位调整，提升现场作业效率。整机的重心落在两个握持结构的中间位置，持握时不会出现头重脚轻的偏移感，高空作业或者狭小空间作业时，可单手持握定位，另一只手辅助固定待剪切物料，适配复杂作业环境下的操作需求。
