木工胶合压紧F型快速夹钳结构模型

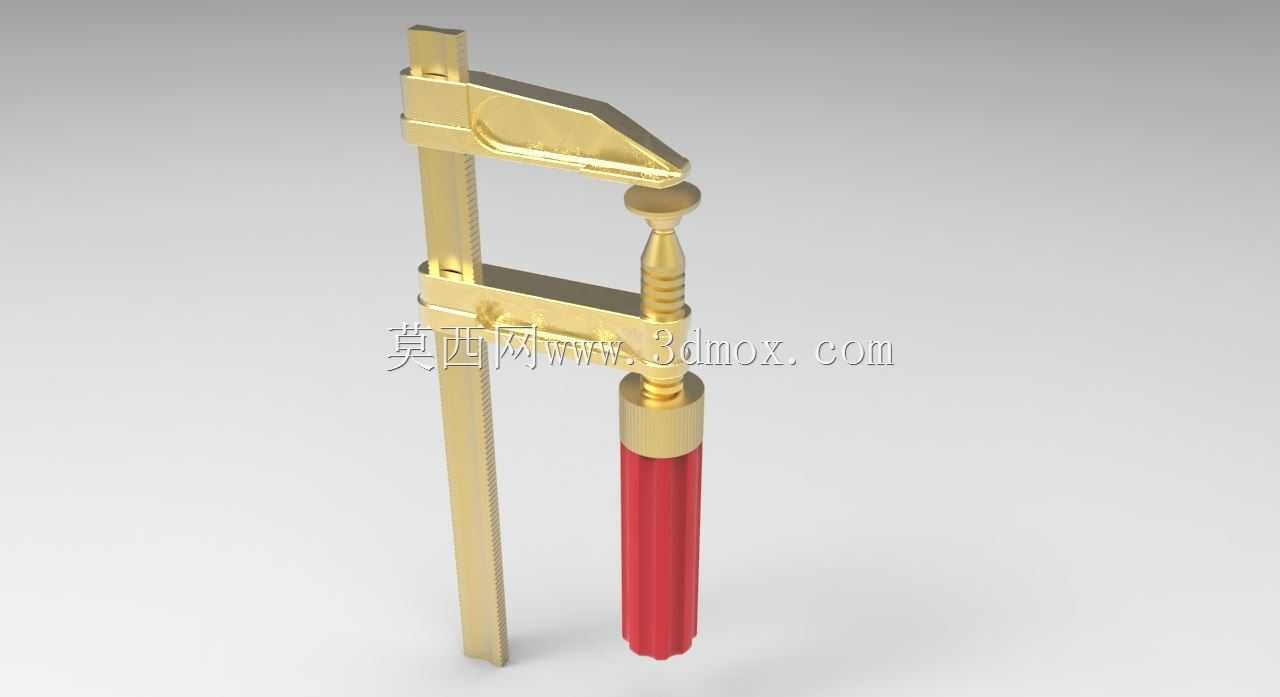

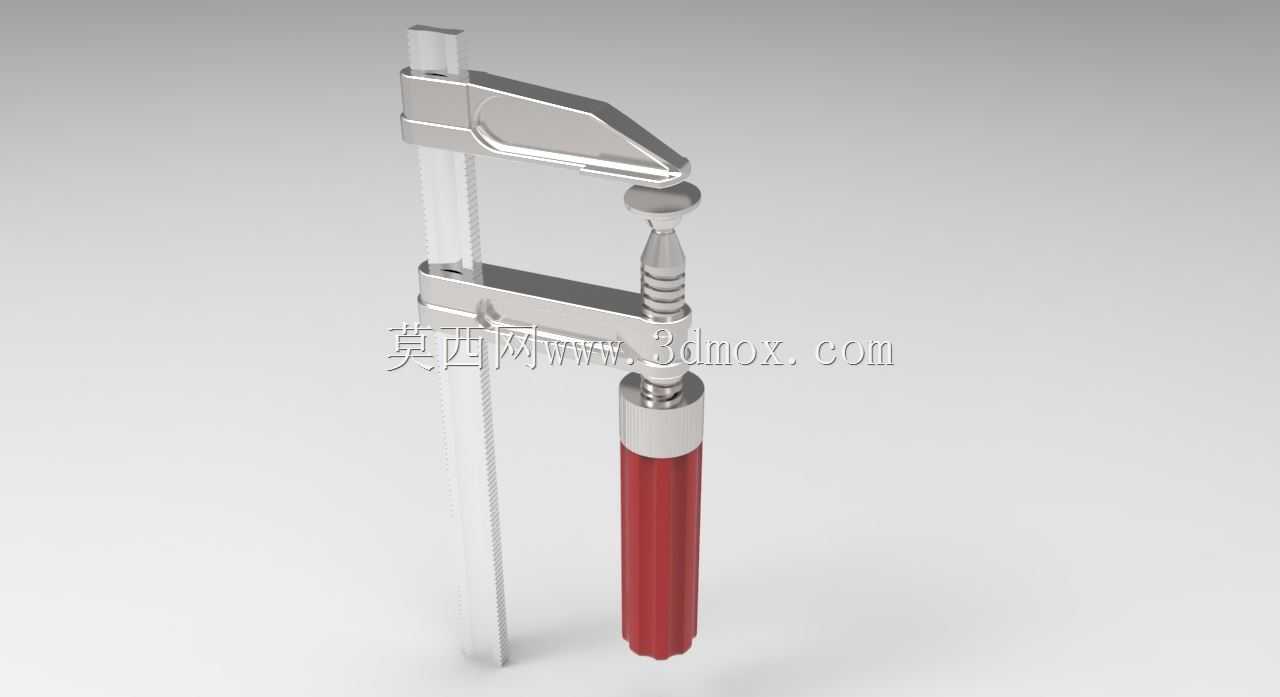

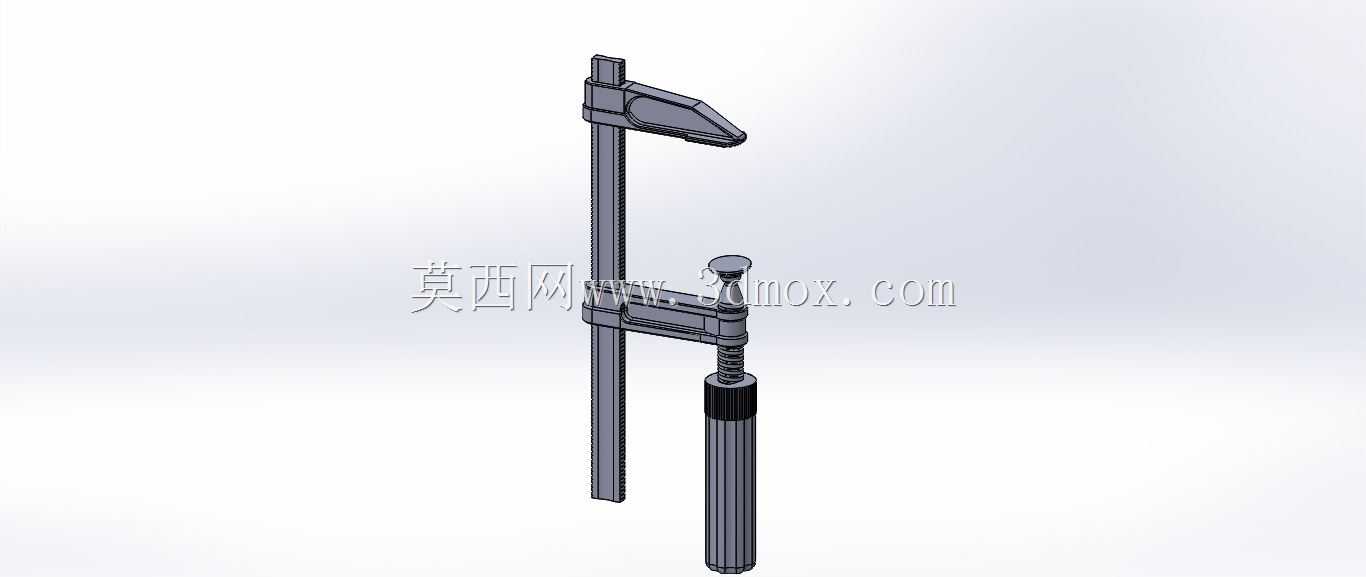

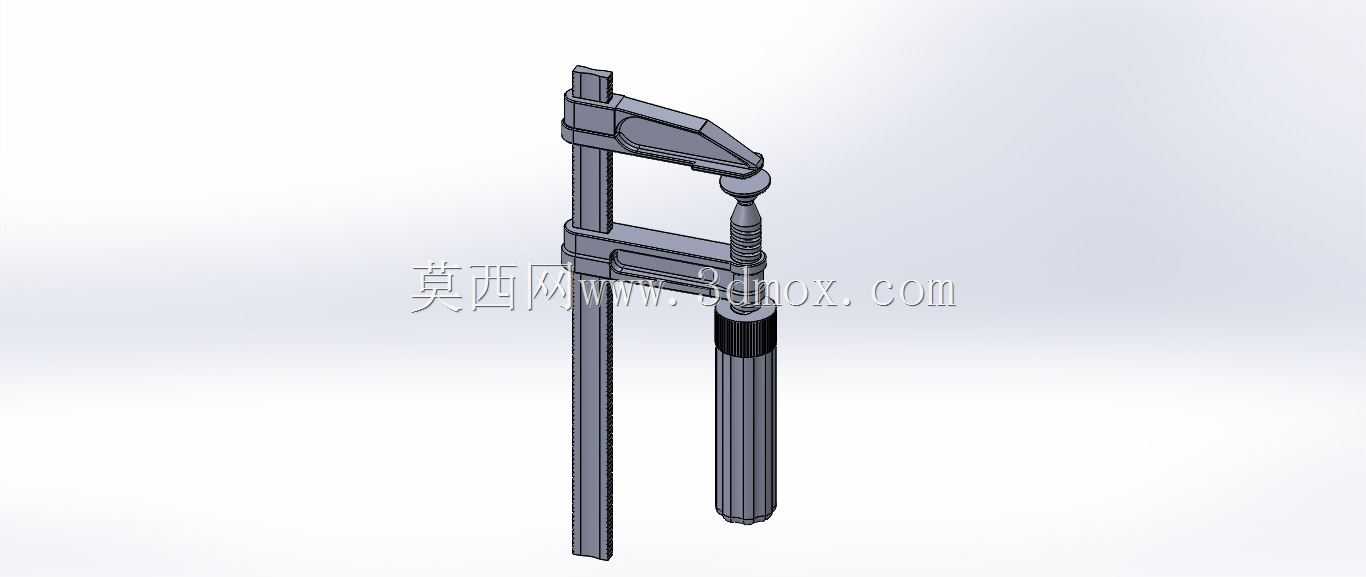

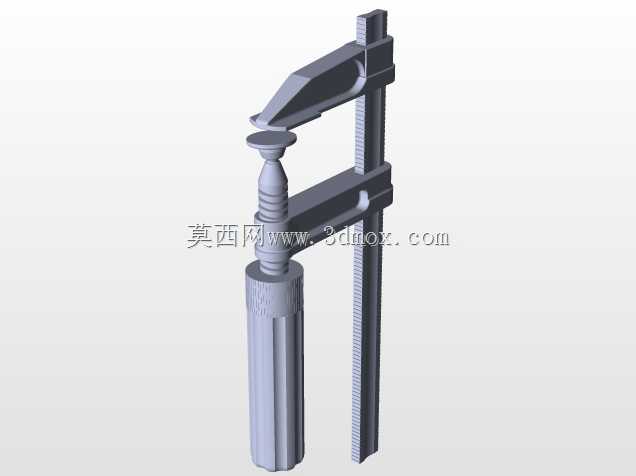

　　这款手动F型夹钳的结构设计，核心围绕胶合工序的压紧需求展开，在家具制造、板材拼接、小件装配场景中，这类夹钳是工位上最常用的辅助工装之一。夹钳的主体框架采用滑动式杆身结构，固定钳身与活动钳身可沿光杆轴线自由调整开口距离，适配不同厚度的待夹持工件，最大开口范围覆盖常规小件胶合、零件定位的常用尺寸边界，无需额外转接配件即可完成多数场景的装夹动作。

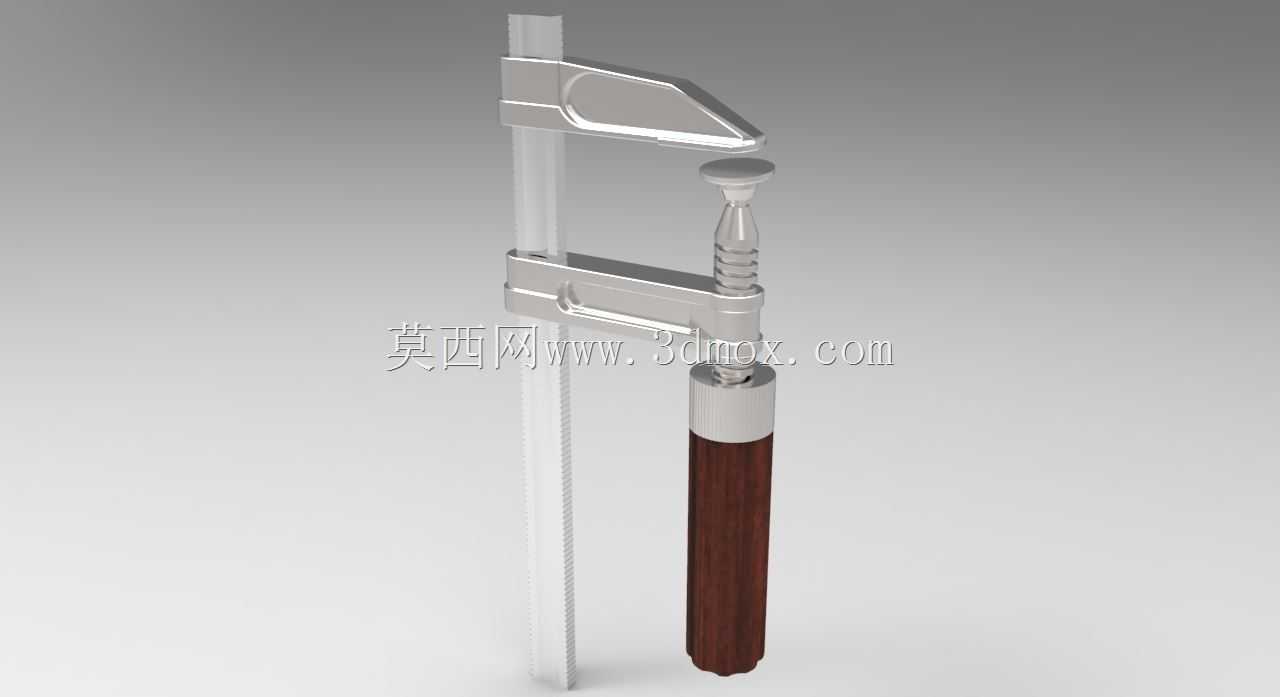

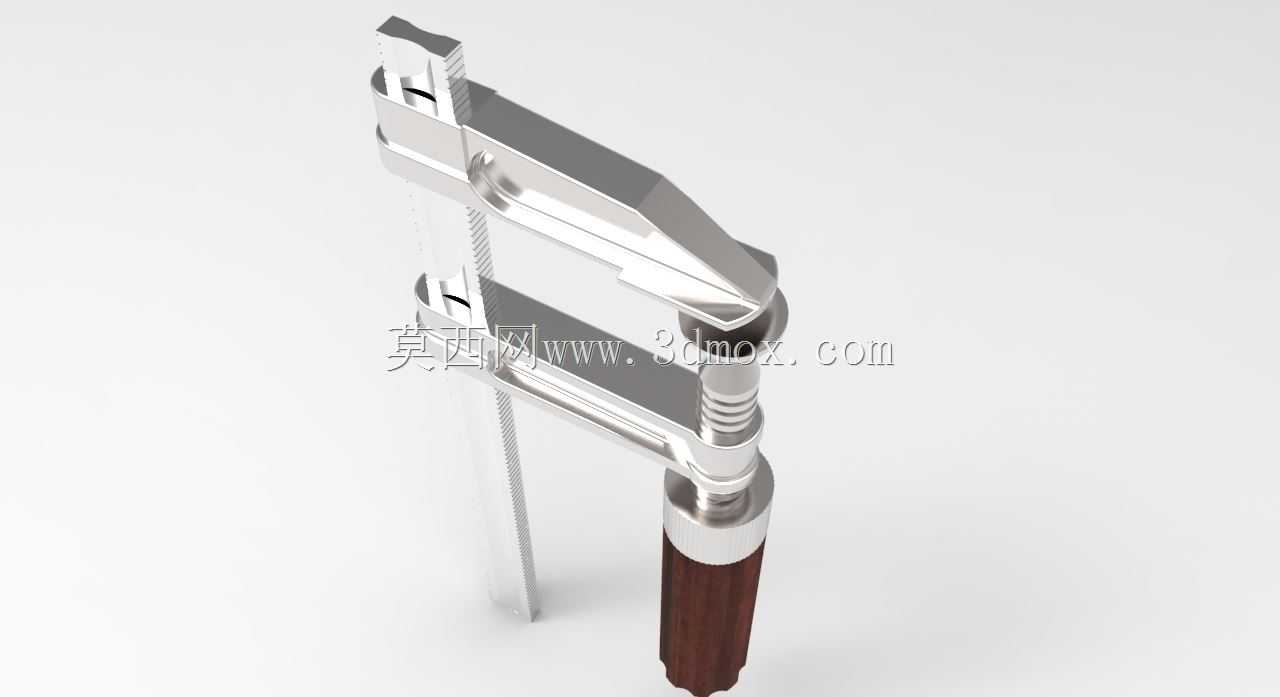

　　从功能实现逻辑来看，夹钳的压紧力传递路径经过优化：握持段采用木质包覆结构，既降低长时间操作的手部硌压感，也能在施力时增加摩擦系数，避免拧动压紧螺杆时出现打滑；前端的压头采用可小幅摆动的球面接触设计，当待压工件表面存在轻微角度偏差时，压头可自动贴合工件平面，不会出现局部应力集中压伤工件表面，也能保证胶合面的压力分布均匀，避免胶层因压力不均出现粘接缝隙。

　　设计过程中重点考量了操作效率，活动钳身的快速滑移结构无需旋转螺杆即可粗调开口距离，将夹钳卡到工件位置后，仅需拧动尾部的螺杆即可完成最终压紧，相比传统全螺纹调节的夹钳，粗调环节的操作时间可缩短六成以上，适合批量胶合工序中频繁更换装夹位置的作业需求。夹钳的杆身采用冷拉圆钢加工，表面做防锈处理，长期在车间多粉尘、偶尔沾到胶液的环境下使用，也不会出现锈死卡滞的问题，活动钳身与杆身的配合间隙控制在合理范围，既保证滑动顺畅，又不会在压紧时出现过大的偏摆量。

　　在安装与使用边界上，这款夹钳无需固定安装，属于便携式手动工装，可根据作业需求随时移动位置，压头的端面直径经过匹配设计，在施加足够压紧力的同时，不会在软质木材表面留下过深的压痕，若用于表面要求更高的工件，也可在压头与工件之间垫入硬质垫片进一步分散压力。夹钳的螺杆采用梯形螺纹设计，具备自锁特性，压紧后不会因为胶层的反弹力出现松脱，可长时间保持稳定的压紧力，直到胶层完全固化。整体结构没有易损的复杂零件，日常维护仅需定期在螺杆与滑动配合面涂抹少量润滑脂，即可保证长期顺畅使用，适配木工车间、模型制作、小件五金装配等多个场景的夹持压紧需求。
