液态气体温控热交换器结构设计

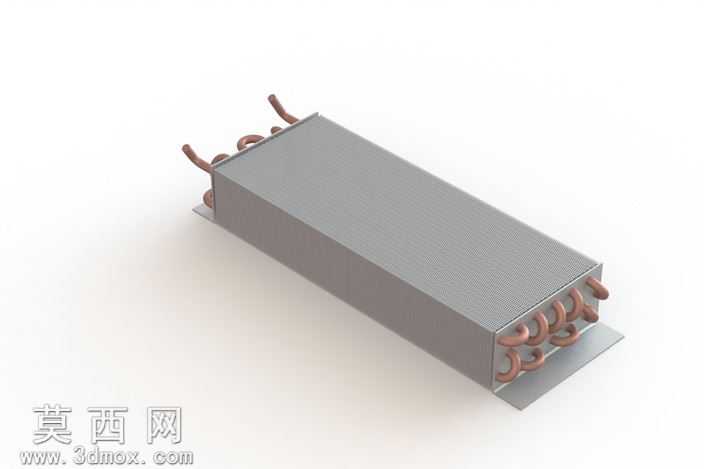

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以长方体基体构建热交换器的核心换热腔体，对腔体外壳做等厚抽壳处理，保证内部预留充足的介质流通空间，外壳表面做细密的网格纹理处理，模拟真实换热翅片的结构形态，提升换热接触面积。在管路建模阶段，采用扫掠特征构建两端的铜质换热弯管，每一段弯管的弯曲半径、排布间距都做统一参数约束，保证管路与腔体侧壁的安装接口完全对齐，管路与腔体的连接位置做圆角过渡处理，模拟焊接装配的工艺特征，避免尖锐直角带来的应力集中问题。材质渲染阶段，为腔体外壳赋予哑光灰色金属材质，调整材质的粗糙度参数模拟铝合金阳极氧化的表面质感，为弯管赋予紫铜材质，调整金属反射率与高光参数还原铜材特有的暖调金属光泽，底部安装法兰赋予浅灰色哑光金属材质，区分不同部件的材质属性。结构设计上，核心腔体采用长方体规整形态，便于在设备内部做嵌入式安装，两端的弯管采用对称排布方式，分别对应液态气体的流入与流出通道，底部延伸出的安装边预留标准安装孔位，可直接与配套设备做螺栓固定。设计思路围绕液态气体的温度控制需求展开，通过扩大腔体与外部空气的接触面积、搭配高导热系数的铜质管路，提升液态气体与外界的热交换效率，整体结构无冗余部件，所有管路走向都做最短路径优化，减少介质在管路内的流动阻力，同时规整的外形也便于后期做保温层包覆处理，适配不同工况下的温控使用需求。建模过程中对所有装配配合面做干涉检查，确保弯管与腔体、安装边与腔体之间不存在重叠干涉，每个特征都保留完整的建模历史，可根据实际使用需求调整腔体尺寸、管路数量、弯管直径等参数，快速衍生出不同换热功率的型号版本。
