桌面手动双孔纸张装订打孔器结构设计

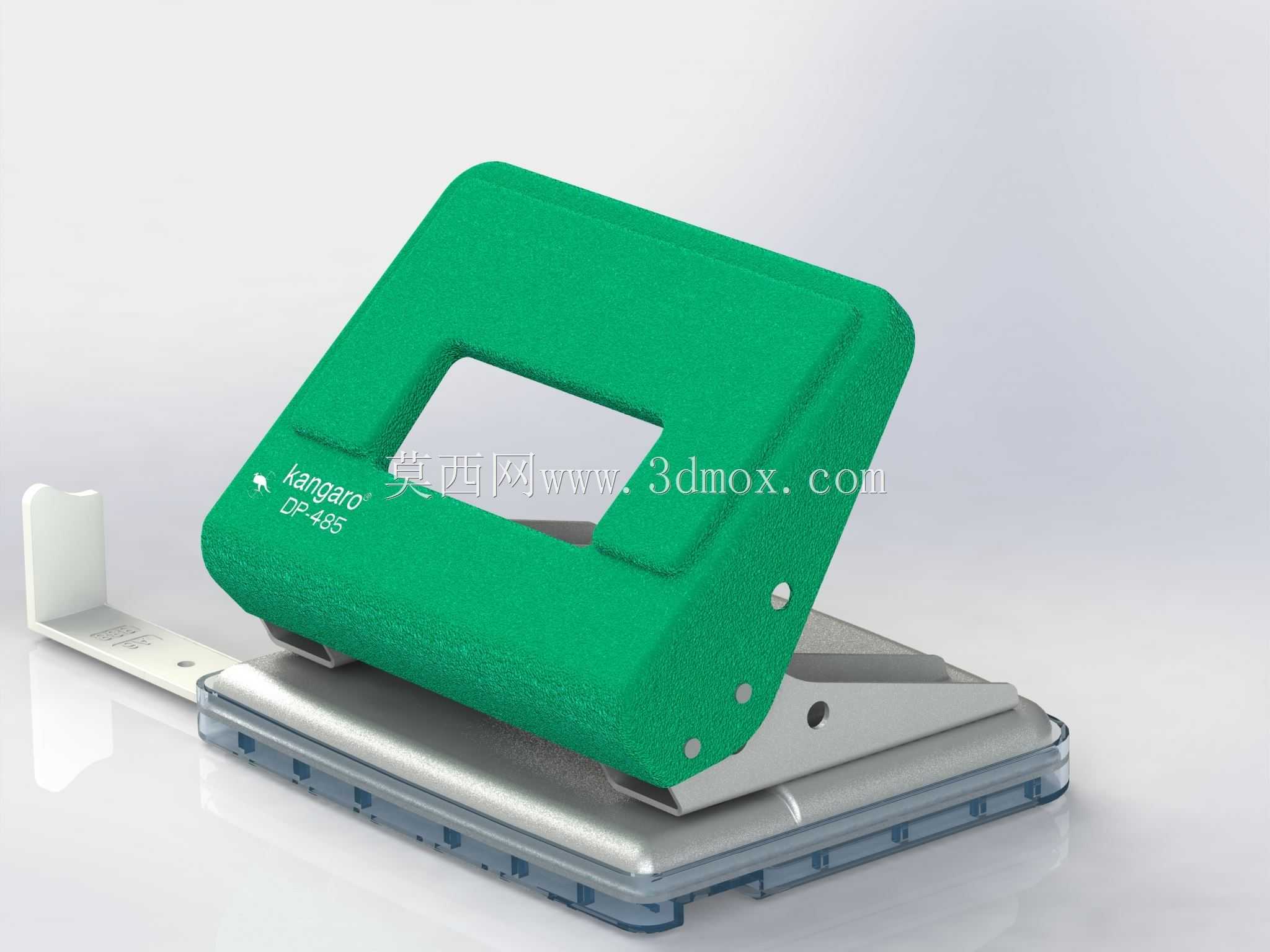

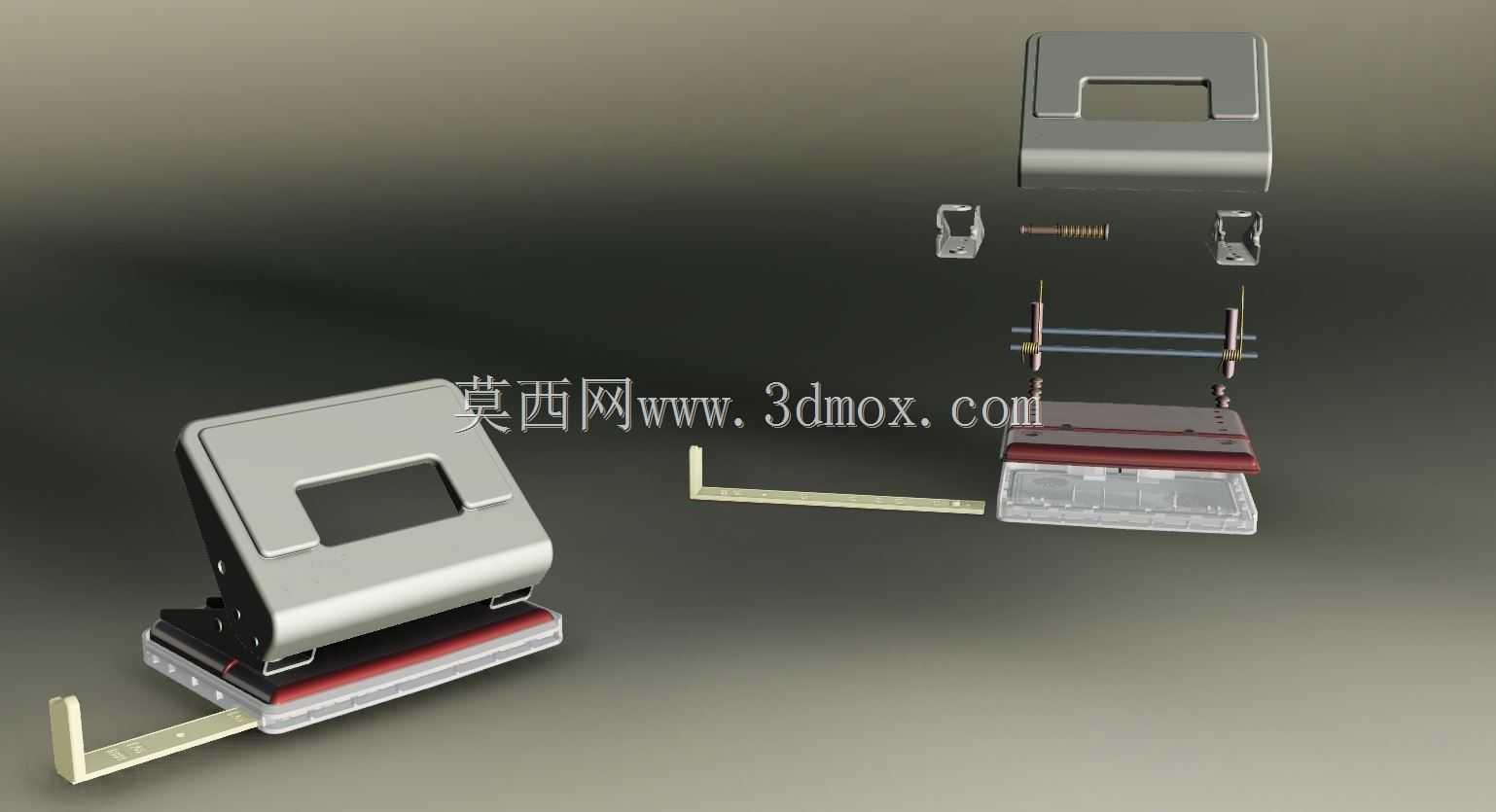

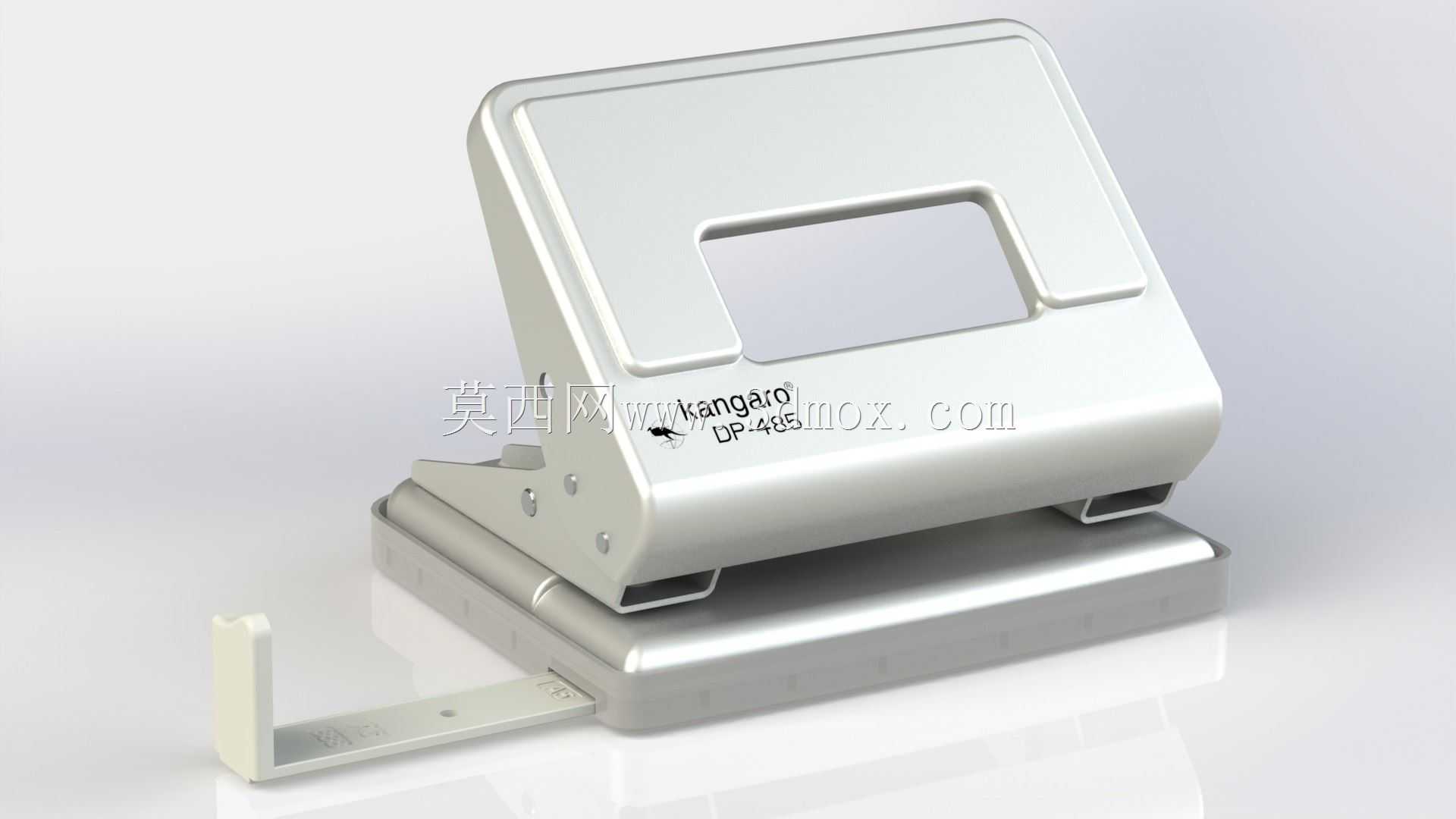

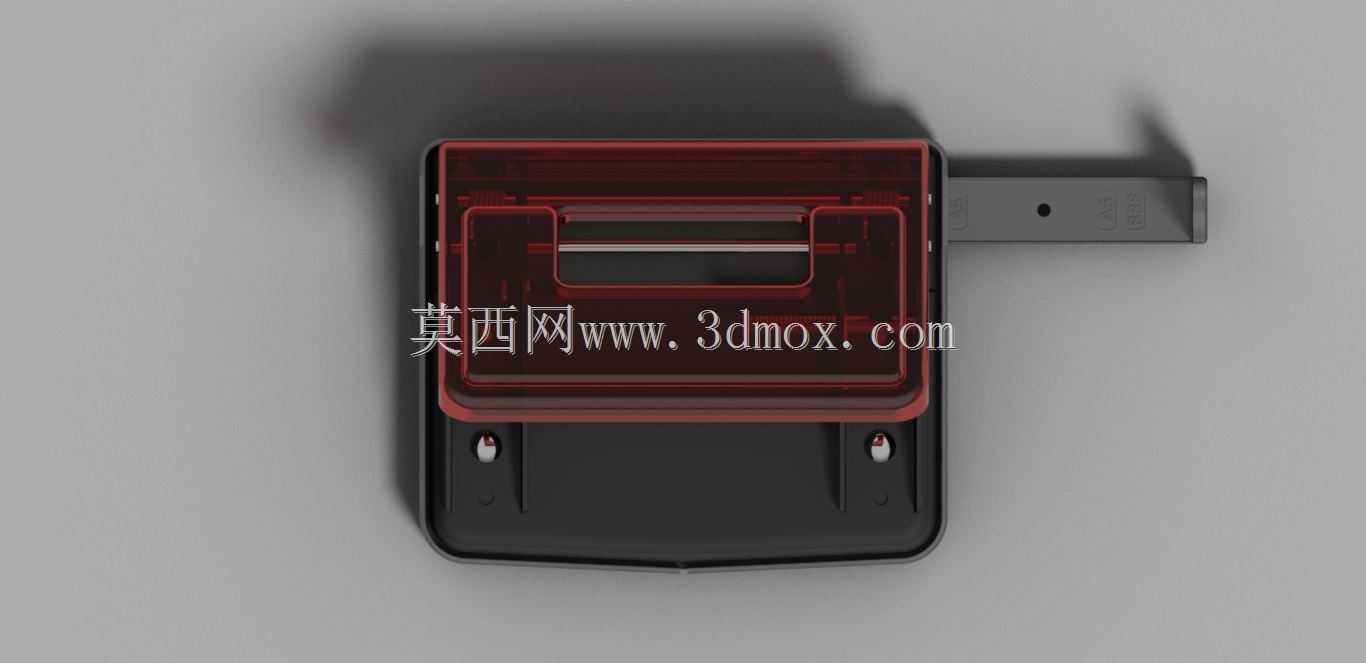

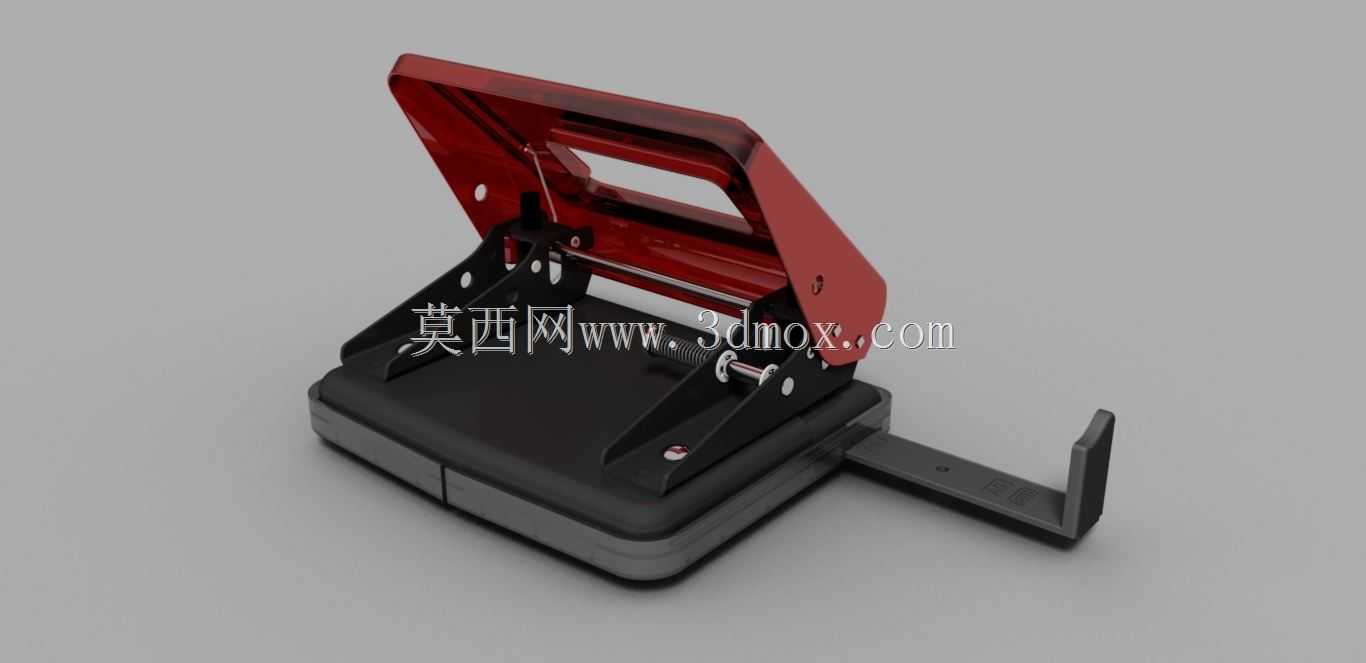

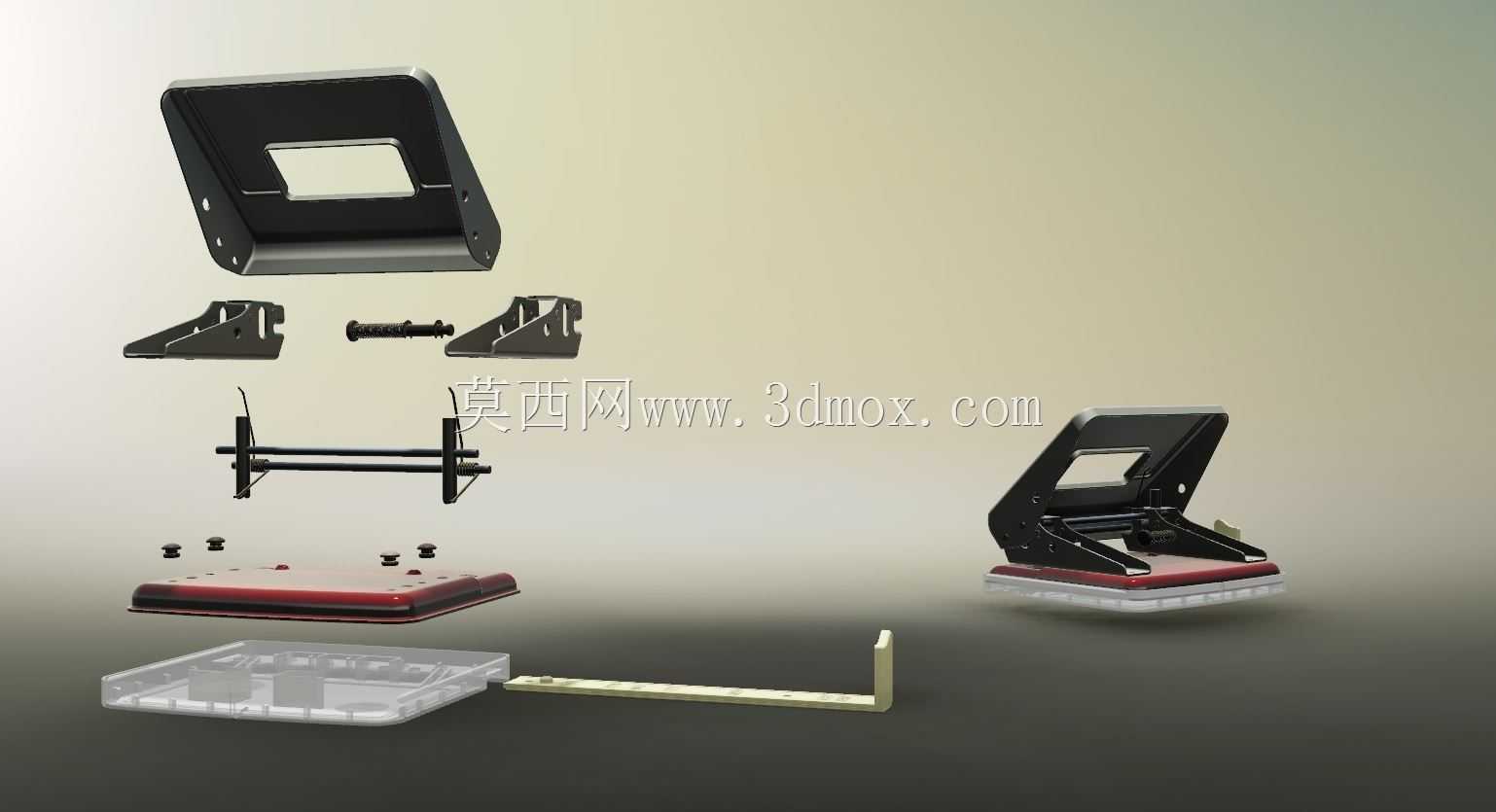

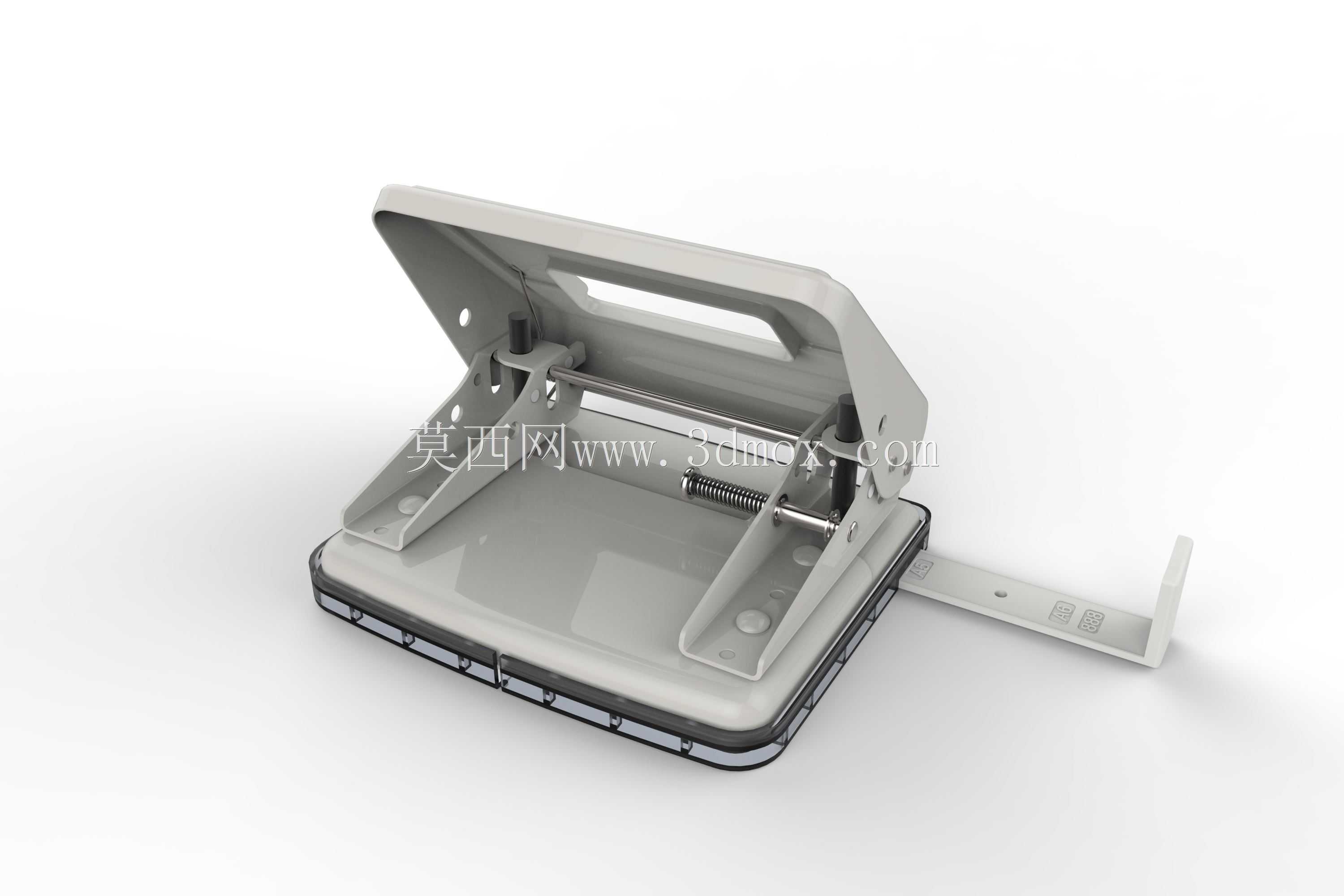

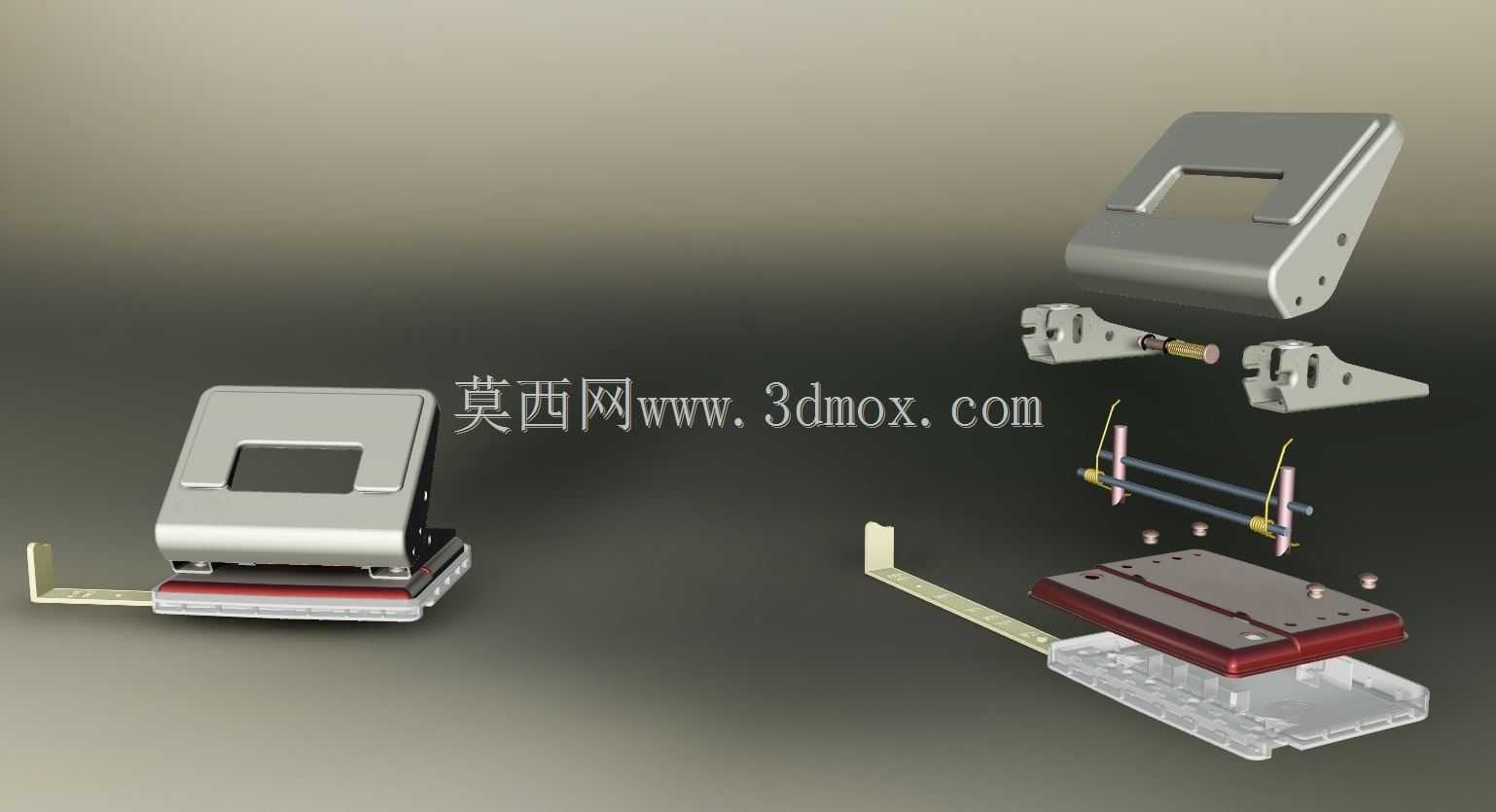

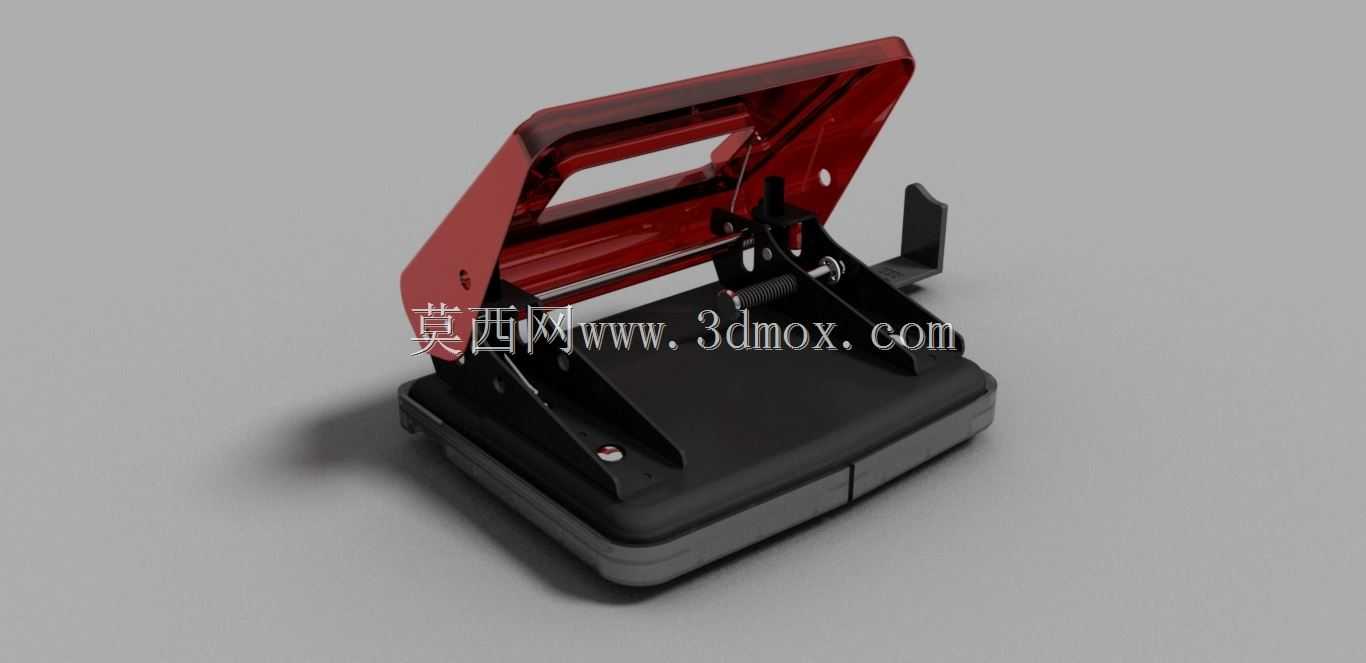

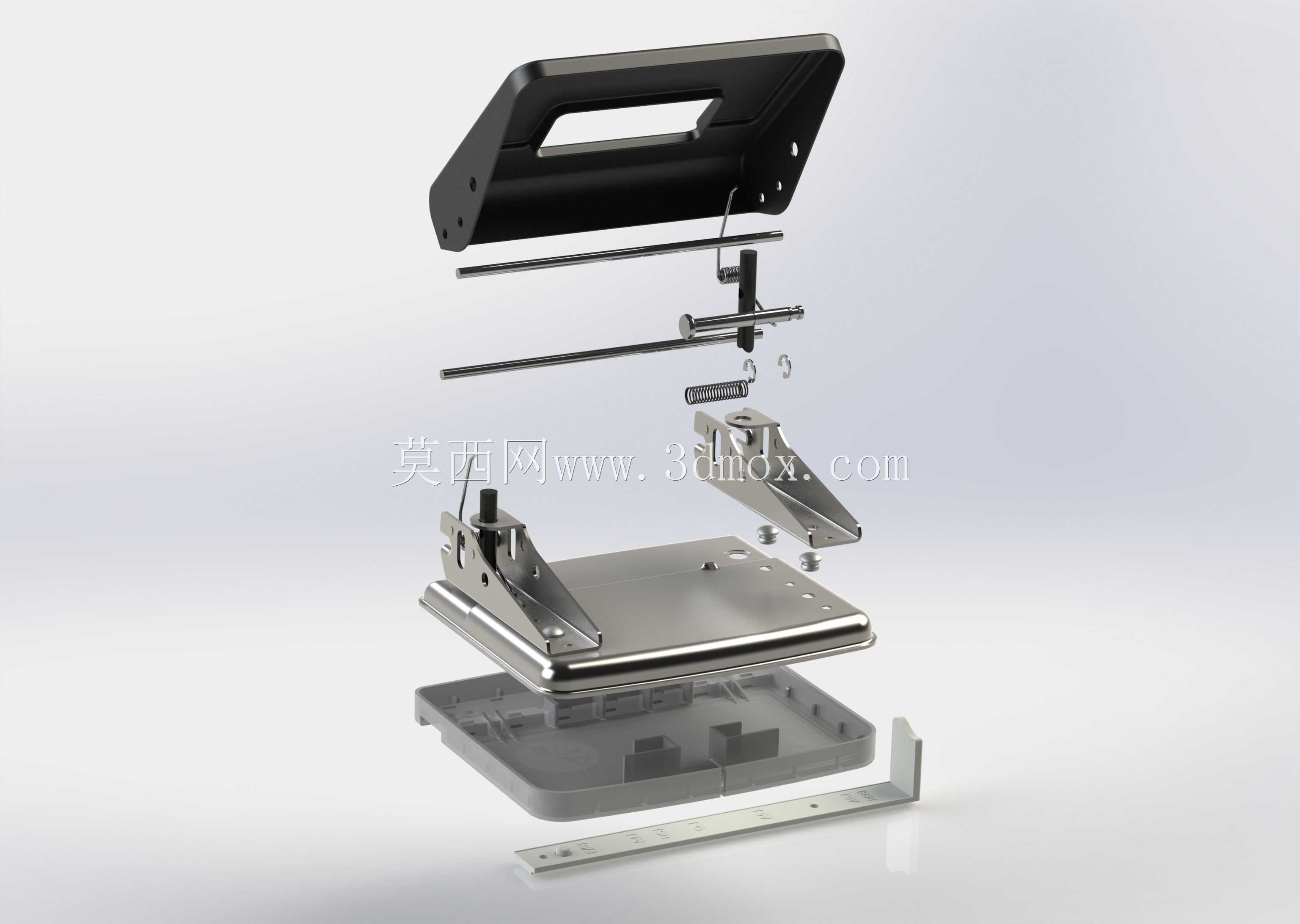

　　日常办公场景里，纸质文档归档装订是高频刚需操作，手动双孔打孔器是行政、财务、文印岗位的常用工具，这款桌面式打孔器的结构设计完全围绕单手施力操作的人机逻辑展开，整体采用杠杆增力结构，将手部施加的下压力通过铰接连杆放大后传递至冲头，无需过大握力即可完成80g标准办公用纸的单次打孔作业，适配常规2孔档案夹的装订孔距标准。从结构组成来看，设备分为底座、冲切组件、压杆手柄、定位标尺四个核心部分，底座采用冲压成型的金属承托结构，表面做防滑磨砂处理，底部预留防滑胶垫安装位，放置在桌面时不会随施力产生滑移，底座内部集成纸屑收纳仓，打孔产生的圆形纸屑会直接落入仓内，避免污染办公桌面，仓体采用抽拉式设计，清理时无需拆解整机。

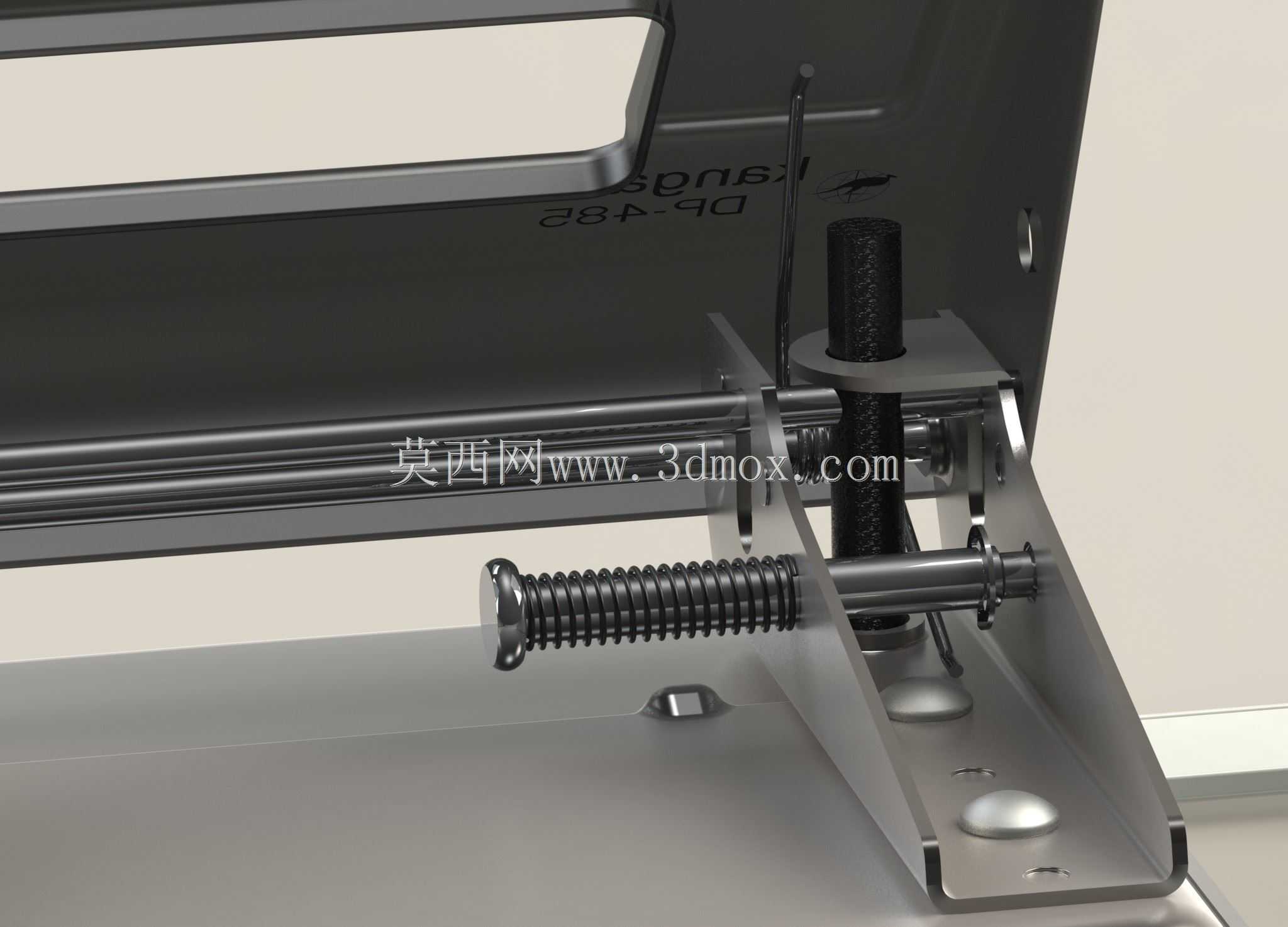

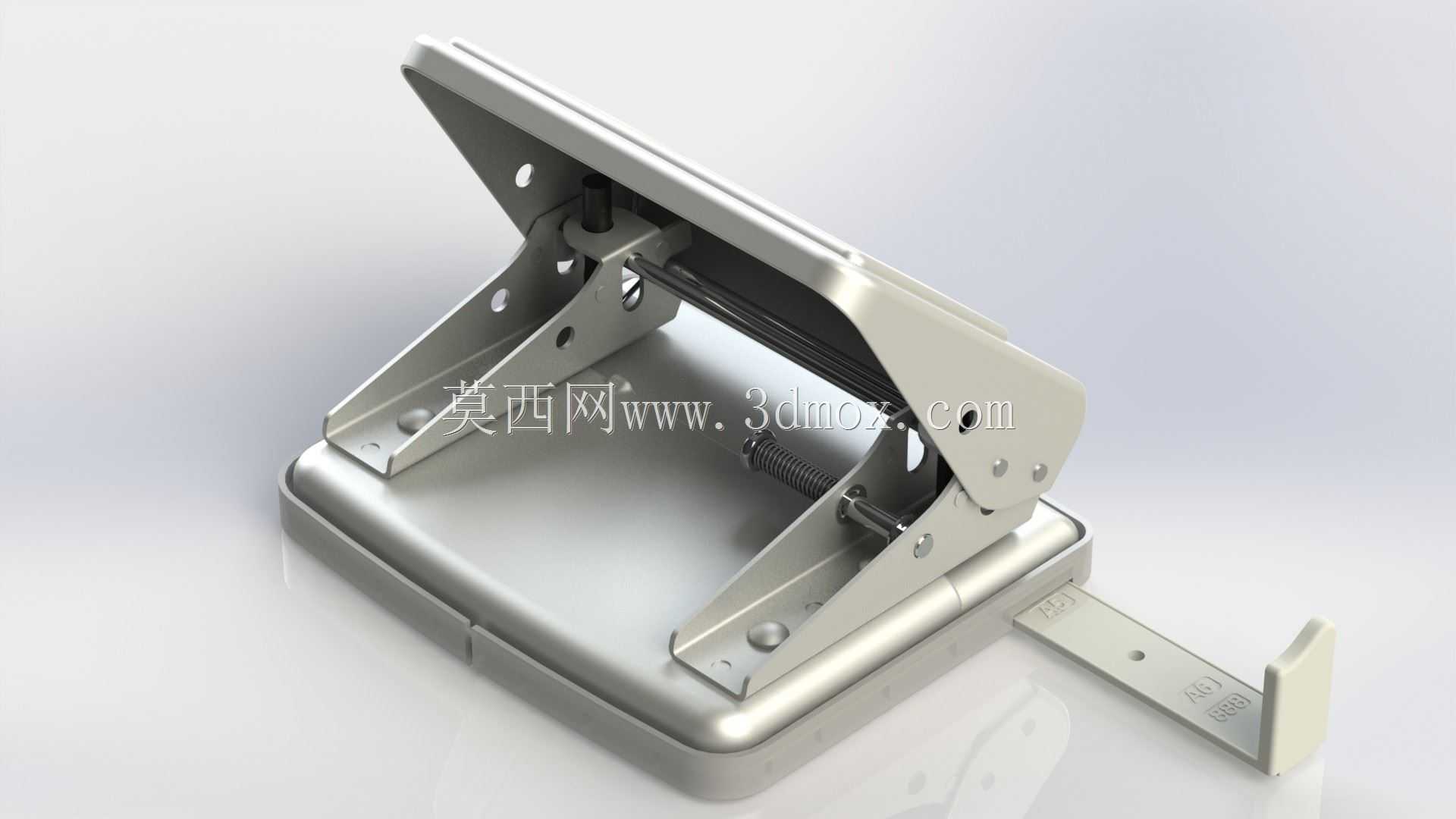

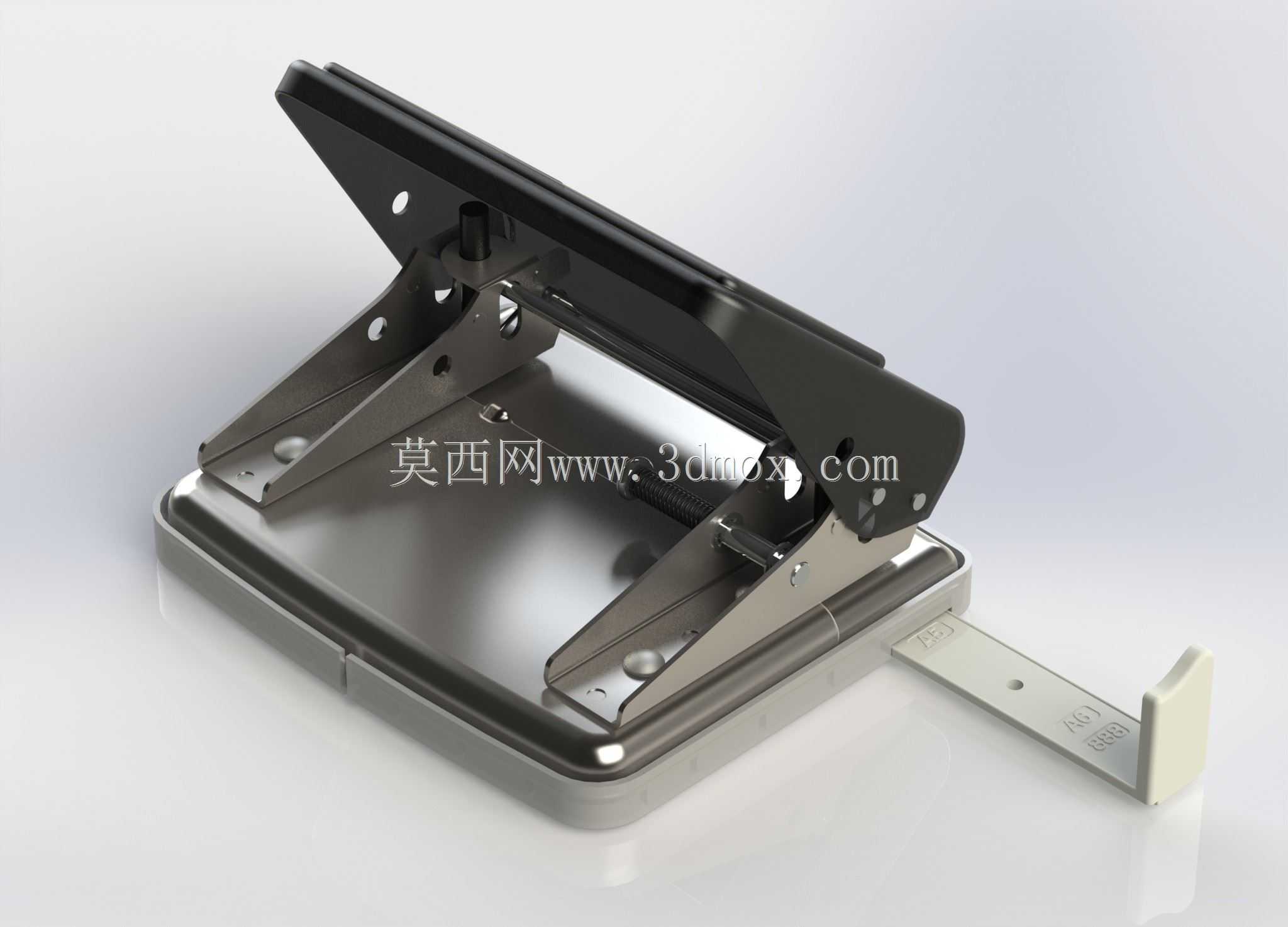

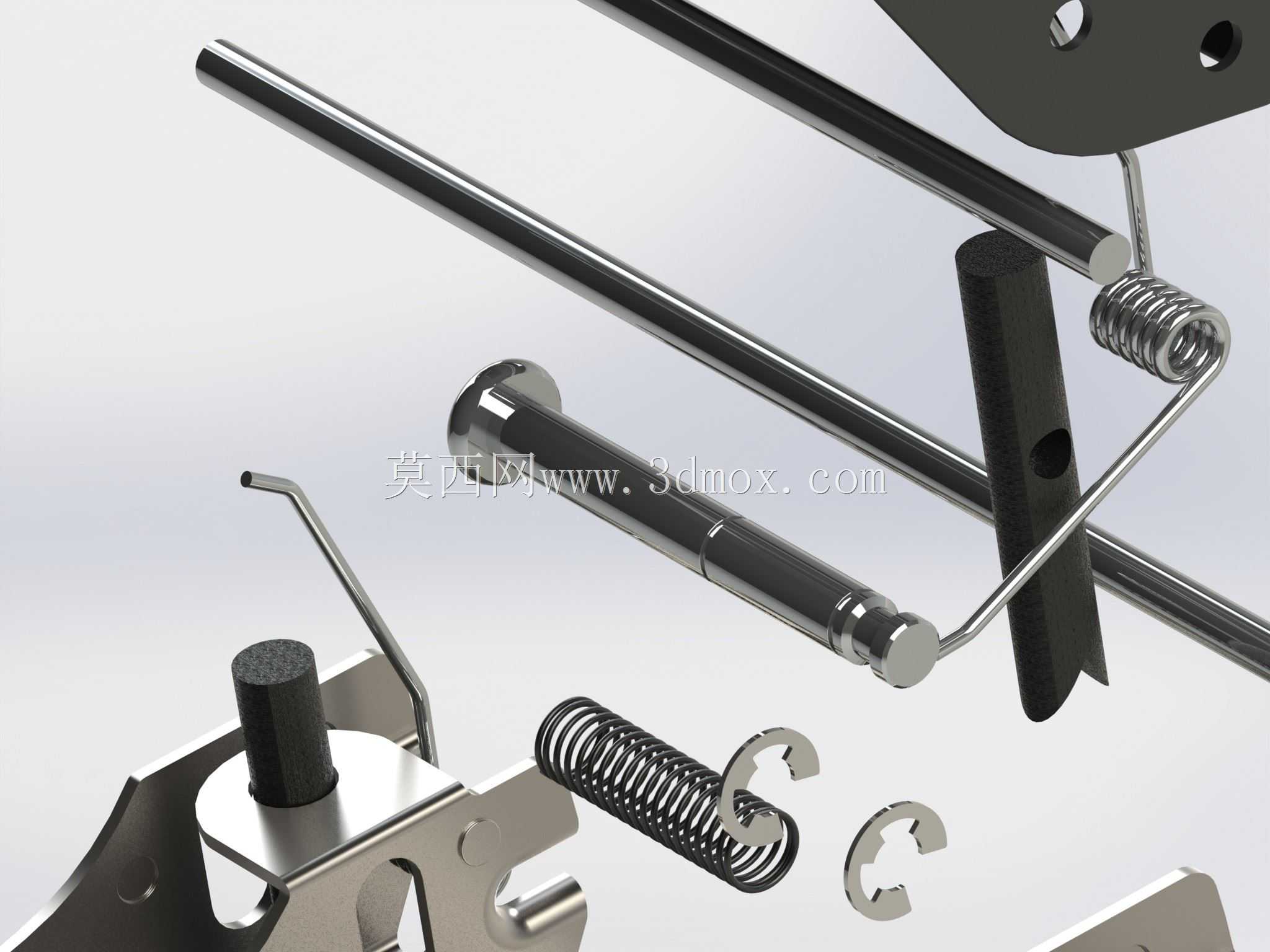

　　冲切组件包含两个平行布置的硬质合金冲头，冲头刃口做斜磨处理，降低冲孔时的纸张剪切阻力，冲头下方对应设置带落料孔的下模，上下模同轴度公差控制在0.1mm以内，保证冲孔边缘整齐无毛刺，不会出现纸张连带撕裂的问题。压杆手柄采用加长力臂设计，外侧包裹防滑塑胶套，施力时手掌受力均匀，长时间操作也不会产生明显压痕，手柄与底座的铰接点采用耐磨销轴连接，铰接位置设置复位扭簧，完成打孔动作松开手柄后，压杆会自动回弹至初始位置，方便连续作业。侧边伸出的定位标尺带有刻度标识，可根据纸张规格调整定位挡块位置，适配A4、B5等不同幅面纸张的打孔边距要求，保证同一批次文档的打孔位置统一，装订后整齐度更高。从安装边界来看，这款打孔器整体为桌面放置式设计，

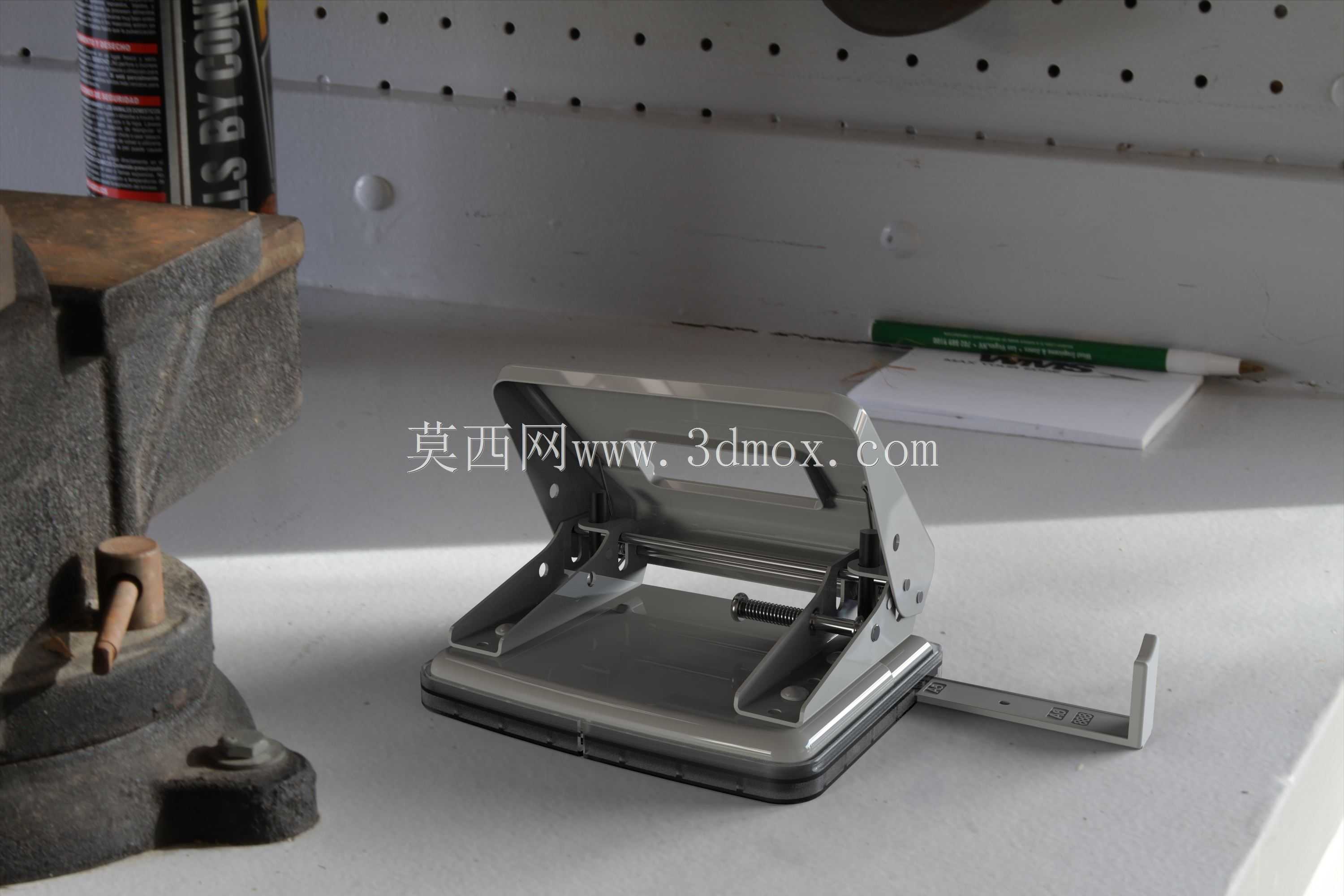

　　无需额外固定安装，占用桌面面积不足A4纸的四分之一，收纳时可放入办公桌抽屉，不会占用过多储物空间，整体结构无外露尖锐边角，操作时不会划伤手部，所有运动部件均做限位处理，压杆下压至极限位置时会被限位块挡住，避免过度施力导致冲头与下模刚性碰撞损坏刃口。在结构建模过程中，需要重点验证杠杆传动比的合理性，保证施力大小符合普通办公人群的操作力度范围，同时要校核冲头与下模的配合间隙，间隙过大会导致冲孔毛边严重，间隙过小则容易出现冲头卡滞的问题，另外纸屑收纳仓的容积要匹配单次最大打孔厚度对应的纸屑量，避免频繁清理影响作业效率。
