充电式无绳手电钻结构设计方案

　　在建筑装修、家具组装、设备维保、五金加工等多个作业场景中，手持钻孔设备都是一线作业人员离不开的核心工具，这款无绳电钻的结构设计，正是围绕多场景下的手持作业需求展开，摆脱了传统有线电钻对供电点位的依赖，适配无外接电源的户外作业、高空作业、狭小空间作业等复杂工况。从实际用途来看，这款设备可覆盖金属件钻孔、木质构件开孔、塑料件攻丝前预钻孔、膨胀螺丝安装钻孔等常规作业需求，搭配对应批头还可完成螺丝紧固、小型构件打磨等拓展作业，能够满足家装工人、设备维保人员、DIY爱好者等不同使用群体的操作需求。

　　在功能特性的设计上，这款电钻对旧款机型的功能做了针对性精简，将原有320项冗余功能优化至285项，剔除了实际作业中使用率极低的附加功能，在保留核心钻孔、调速、扭矩调节功能的基础上，降低了设备内部结构的复杂度，既减少了故障点，也控制了整机重量，降低长时间手持作业的疲劳感。整机共整合345项电池包与机身的联动功能，覆盖电池过充保护、过放保护、过载保护、堵转断电等安全防护逻辑，同时优化了动力输出的线性度，在低速大扭矩钻孔与高速小直径钻孔场景下都能保持稳定的动力输出，避免钻孔时出现卡滞、转速骤降影响钻孔精度的问题。

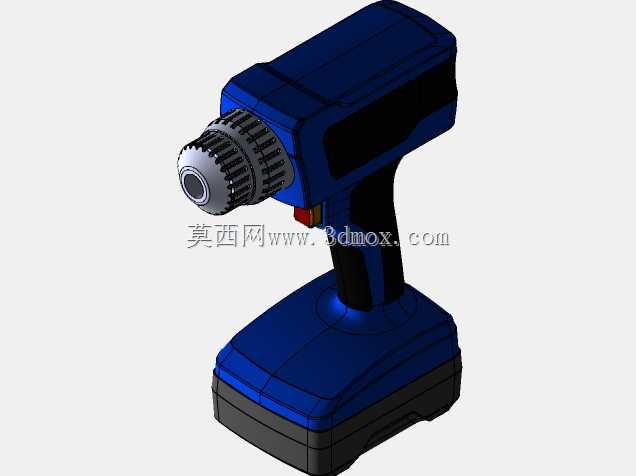

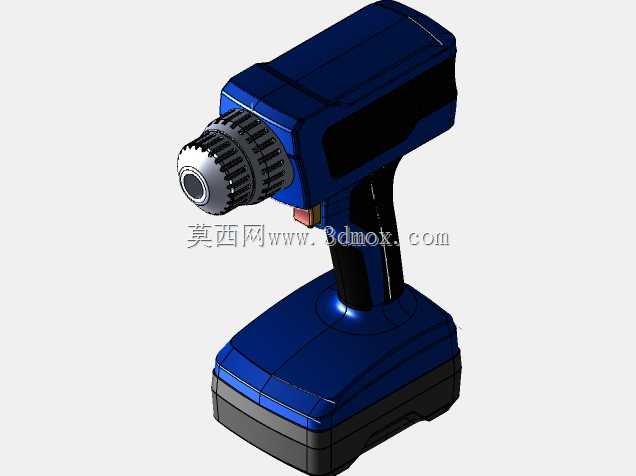

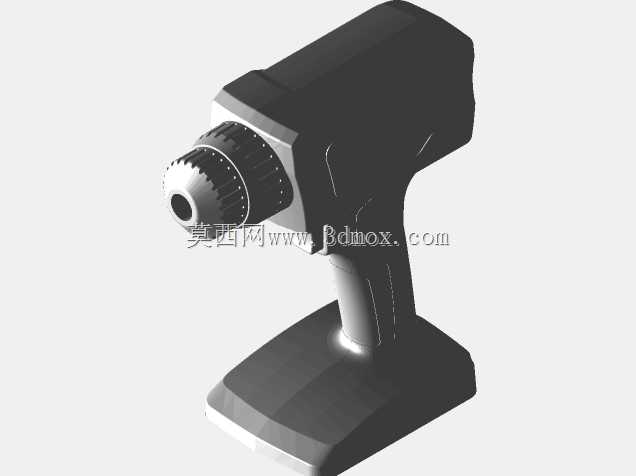

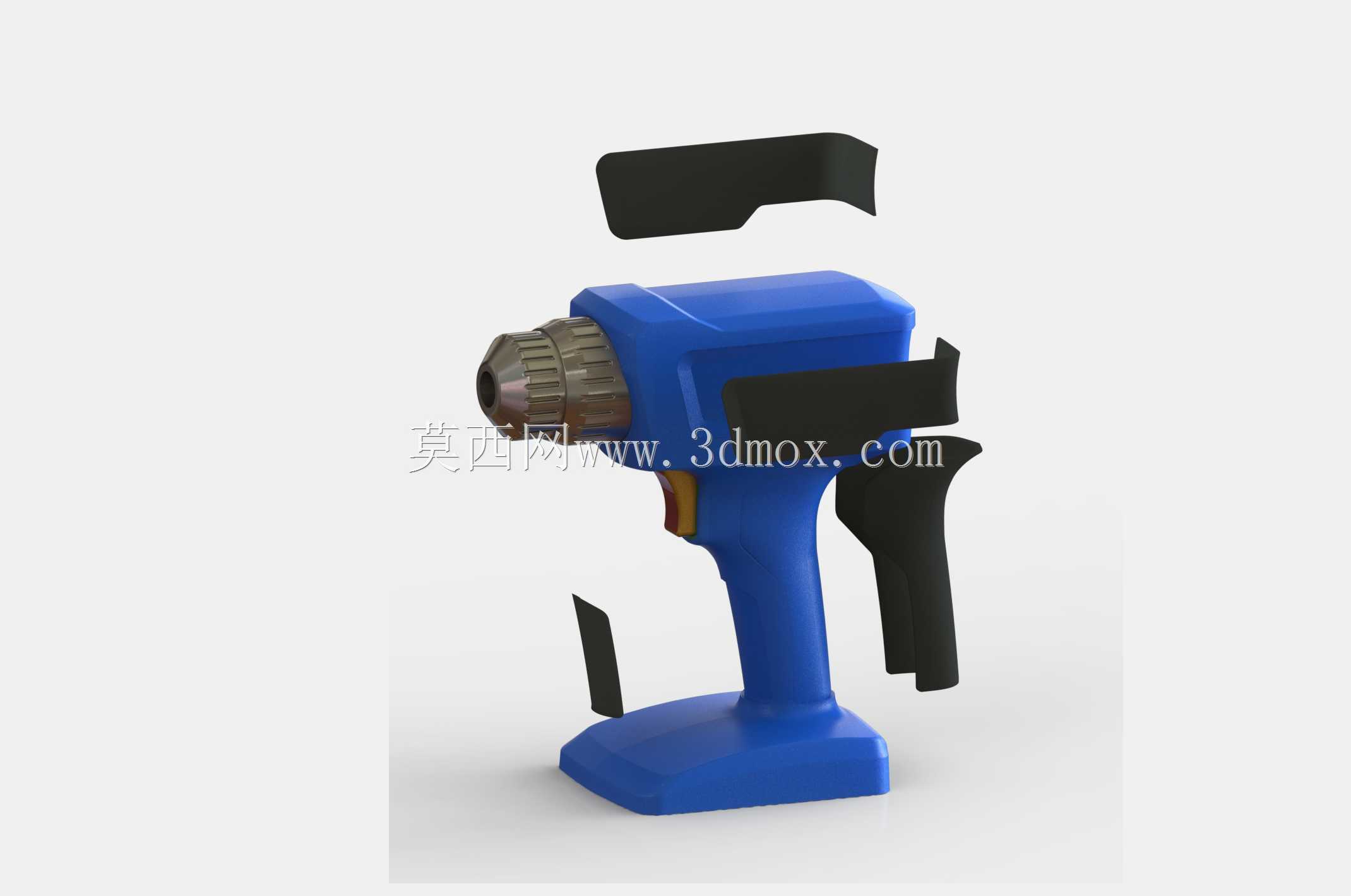

　　从结构设计思路来看，这款电钻的所有外观曲面、分型线、握持区域曲面、草图投影关联结构都做了G2连续性处理，尽可能减少实体曲面的拼接棱角，一方面让机身外壳的曲面过渡更顺滑，握持时不会出现硌手的棱角，提升长时间握持的舒适度；另一方面也减少了外壳拼接处的缝隙积灰问题，在粉尘较多的作业场景下更易清理表面污渍。设计过程中刻意减少了非必要的实体函数特征，让整体建模逻辑更清晰，所有特征的父子关系明确，后续做结构改型时，可快速定位对应特征调整参数，比如调整握持区域的围度、电池包的卡扣位置、钻夹头的同轴度参数时，不会出现特征报错、关联曲面变形的问题，非常适合结构设计从业者练习复杂曲面建模、手持设备人机工程结构设计的参考案例。

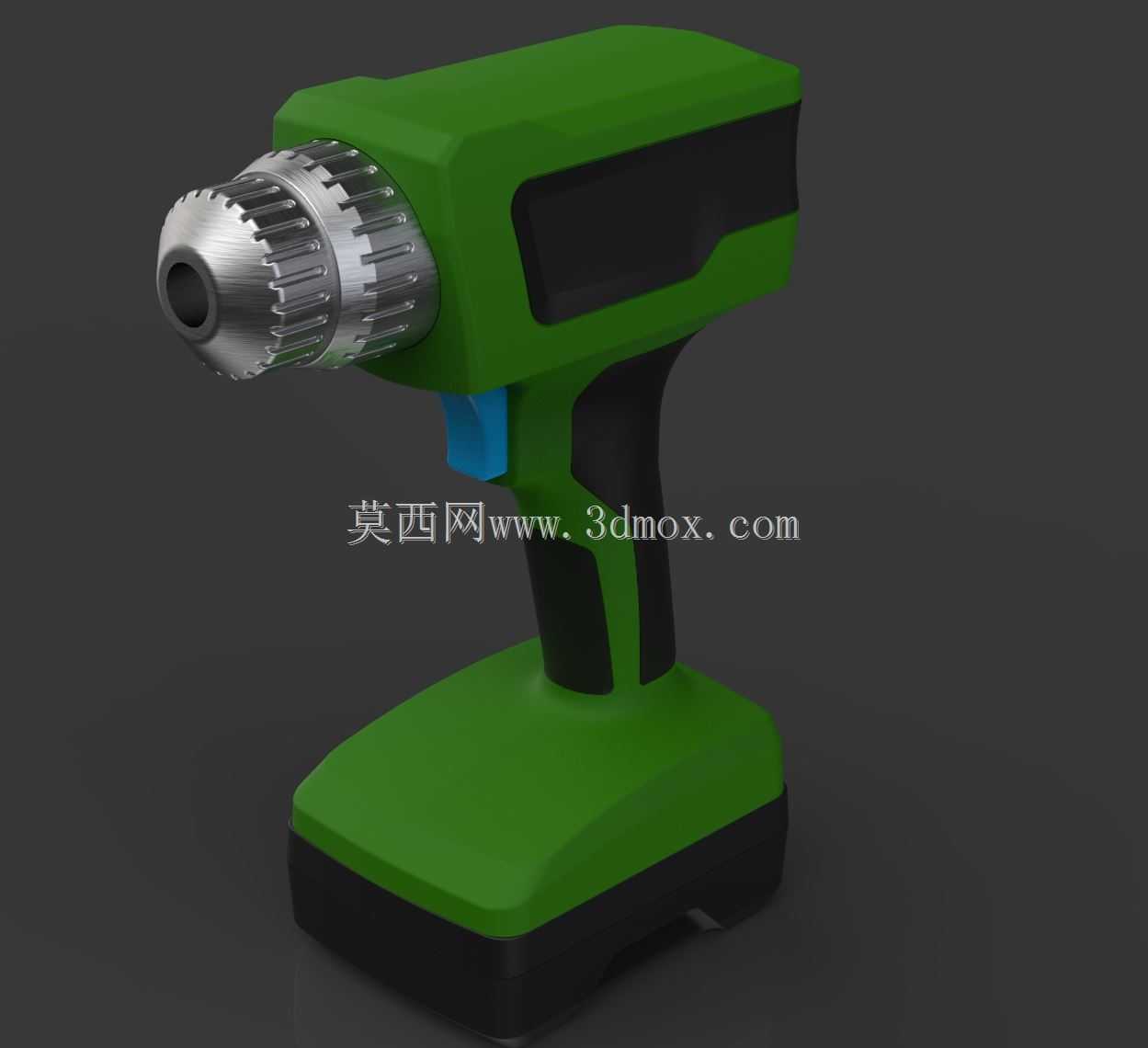

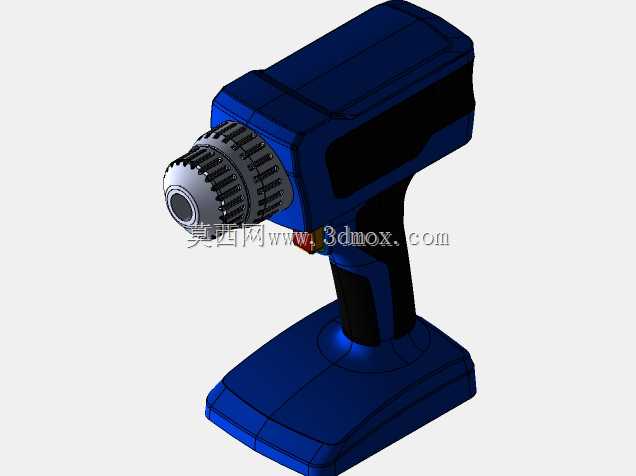

　　整机的结构布局采用了手枪式经典构型，握持区域做了内收的弧度处理，贴合人手握持时的掌心曲线，开关按键设置在握持区域的食指可及位置，正反转调节拨片设置在开关上方，拇指无需离开握持区域即可快速切换转动方向。电池包采用底部插接式结构，与机身底部的安装槽做了卡扣式快拆设计，更换电池时只需按压卡扣即可拔出电池包，安装时对准插槽推入即可自动锁止，电池包与机身的连接面做了密封胶条预留槽位，可阻挡作业过程中的粉尘、水渍进入连接触点位置，提升复杂工况下的使用可靠性。钻夹头采用三爪自定心结构，夹持范围覆盖常规作业所需的钻头直径，夹头与机身输出轴的连接做了同轴度公差约束，保证高速转动时的跳动量控制在合理范围内，避免钻孔时出现孔径偏大、孔位偏移的问题。

　　从安装边界与外形尺寸来看，这款电钻的机身长度控制在单手握持可稳定操作的范围内，电池包底部到钻夹头顶端的整体高度适配常规工具包的收纳尺寸，握持区域的围度适配多数成年使用者的手掌大小，机身侧面的辅助握持区域做了防滑纹理预留位，可包胶处理提升握持摩擦力，在手上沾有油污、汗液的情况下也能稳定持握。机身内部的电机安装位、控制板安装位、传动齿轮组安装位都做了对应的定位筋设计，所有内部元器件的安装间隙都预留了装配公差与散热间隙，电机运转产生的热量可通过机身外壳的散热槽快速排出，避免长时间高负载作业时出现电机过热的问题。传动结构采用行星齿轮组减速设计，将电机的高转速低扭矩输出转化为钻夹头端的低转速大扭矩输出，齿轮组的安装位做了轴承支撑位预留，减少传动过程中的晃动与噪音，提升传动效率与使用寿命。
