高精度径向滚珠轴承三维结构设计

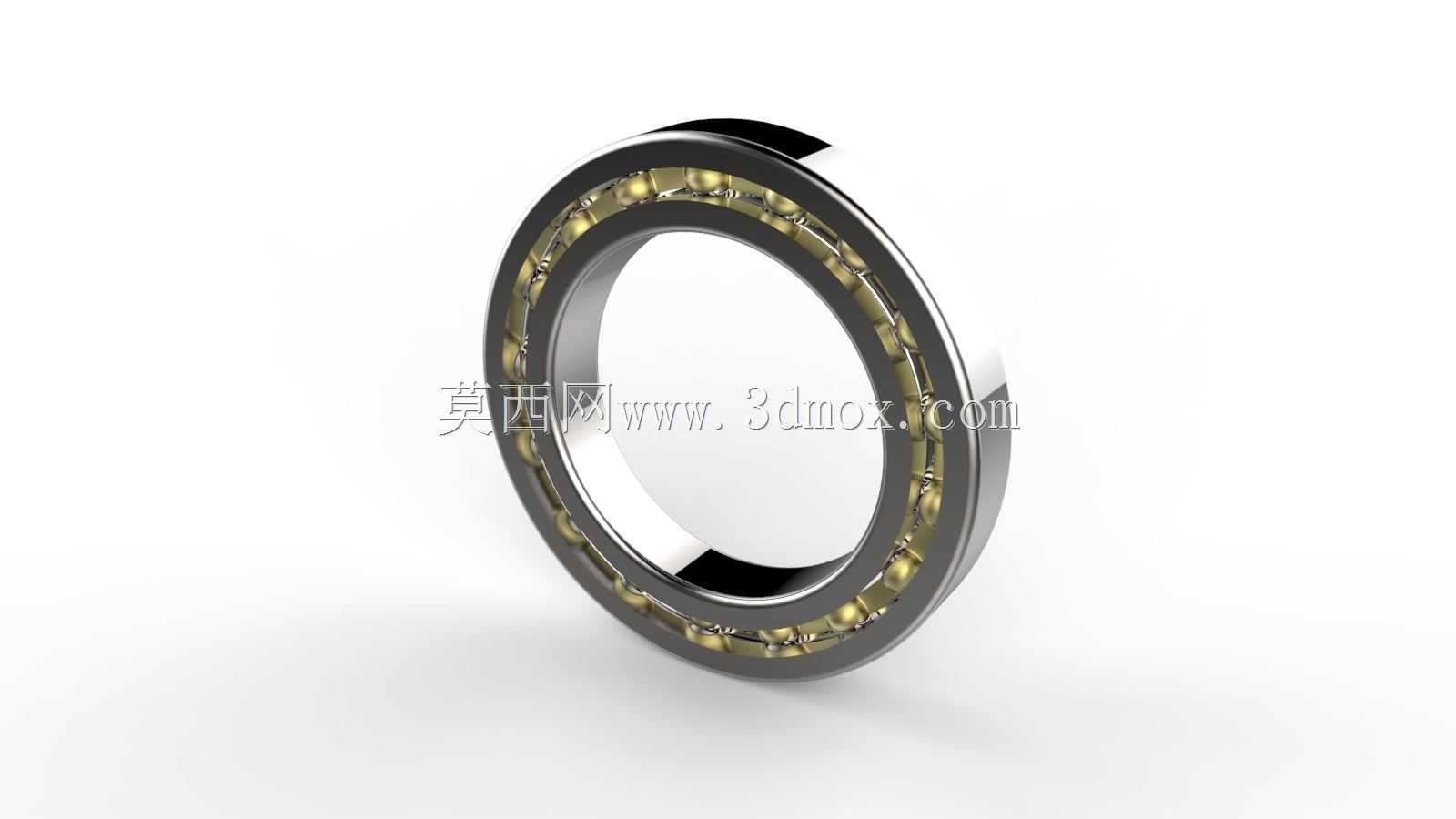

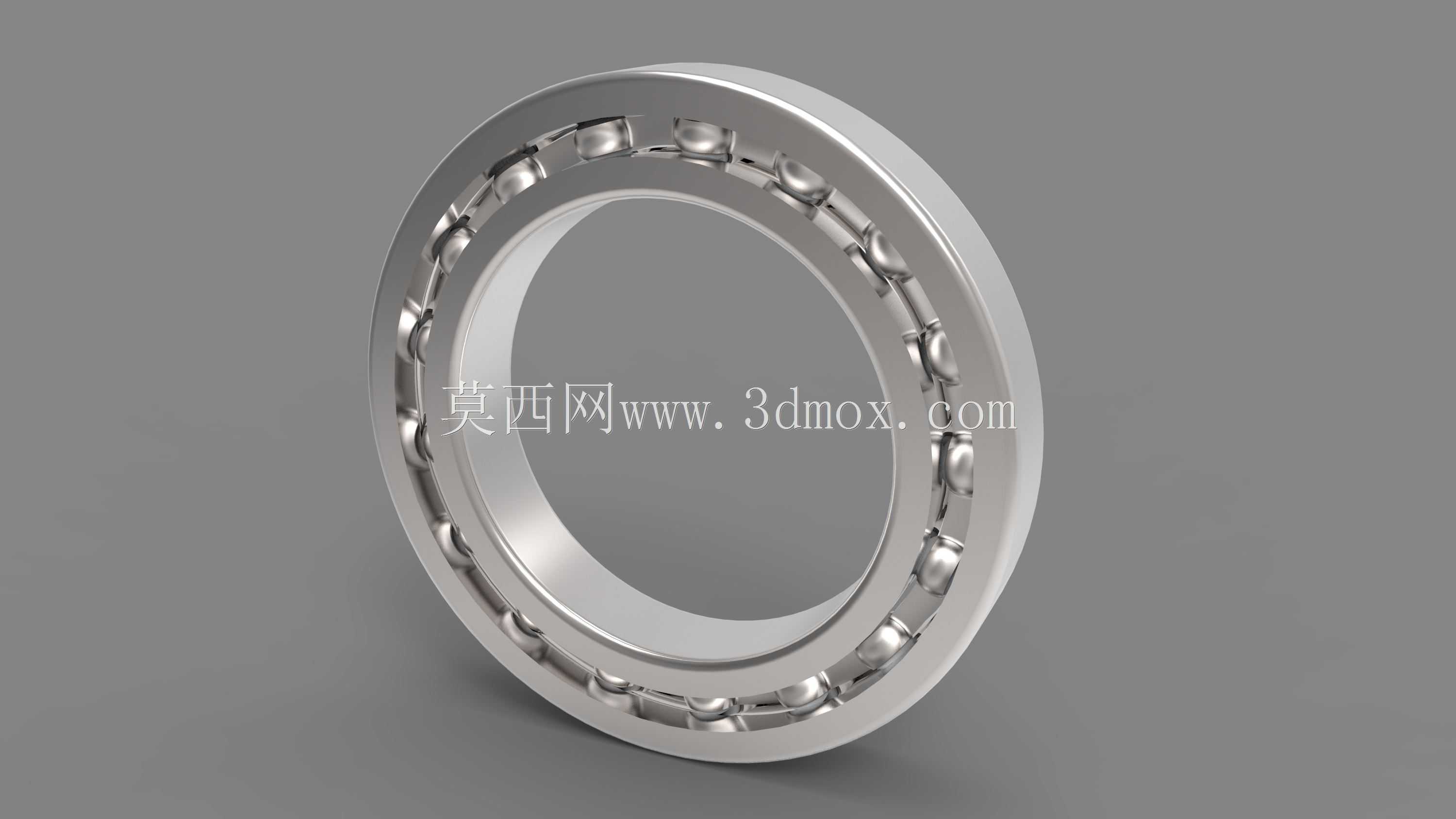

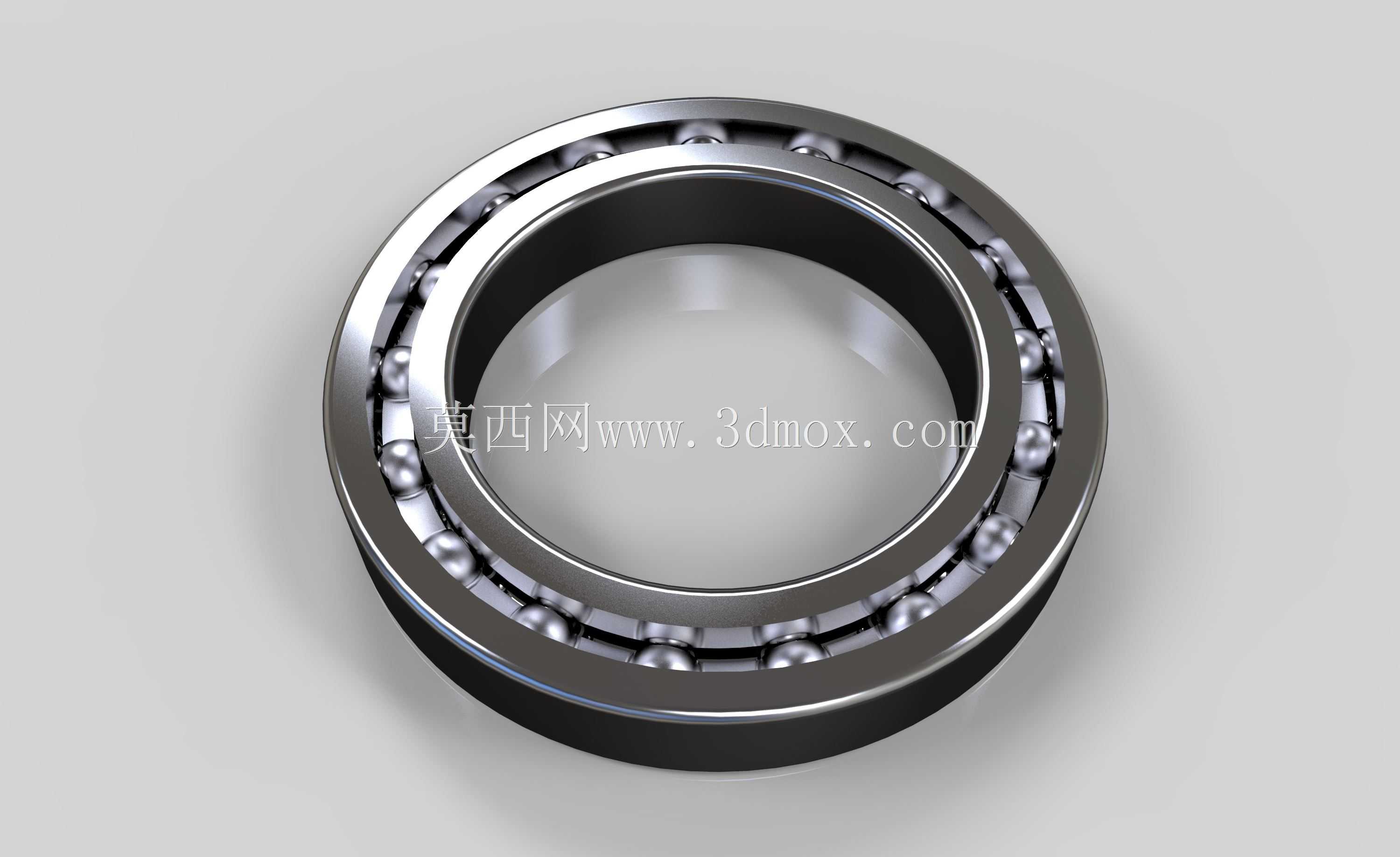

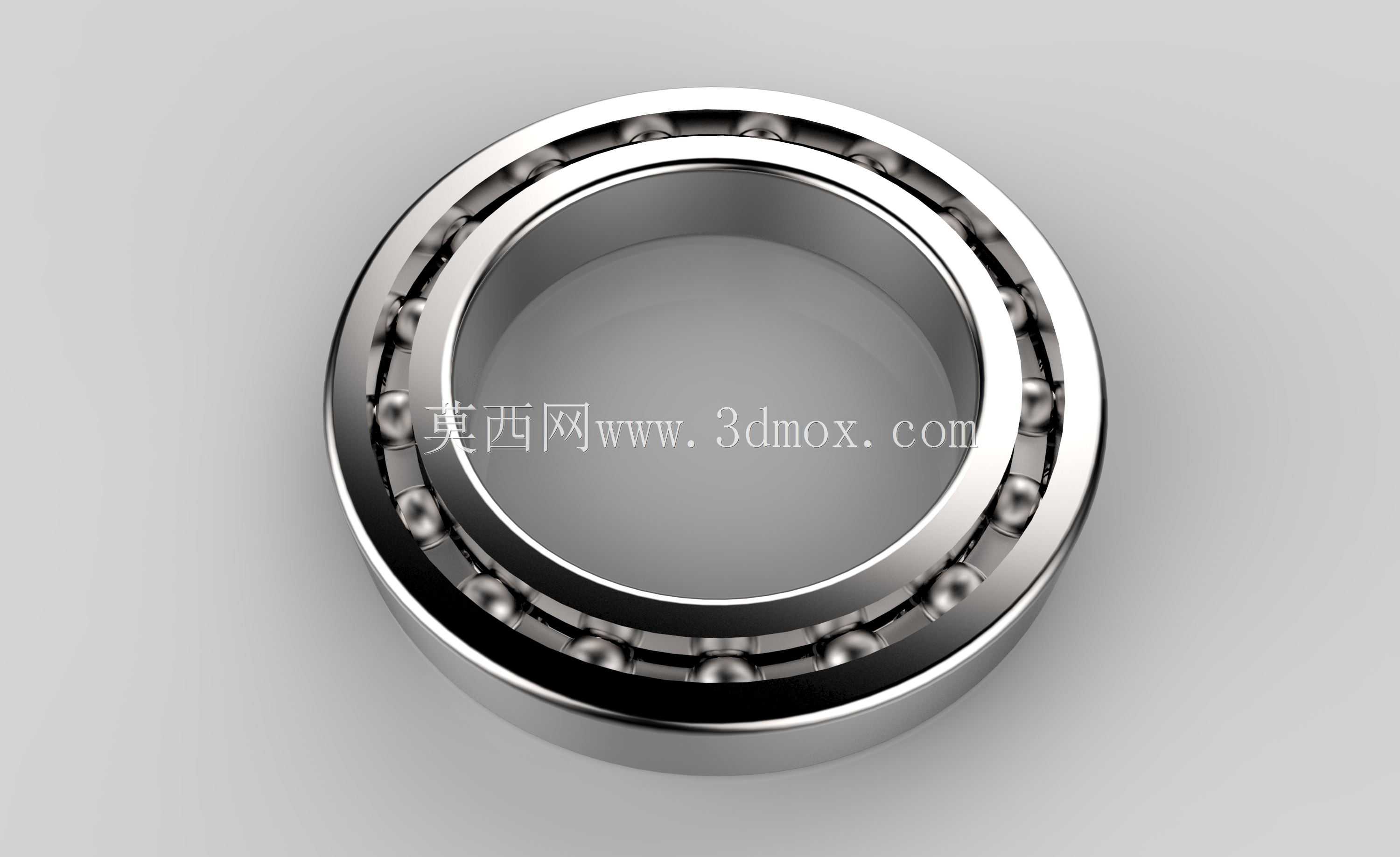

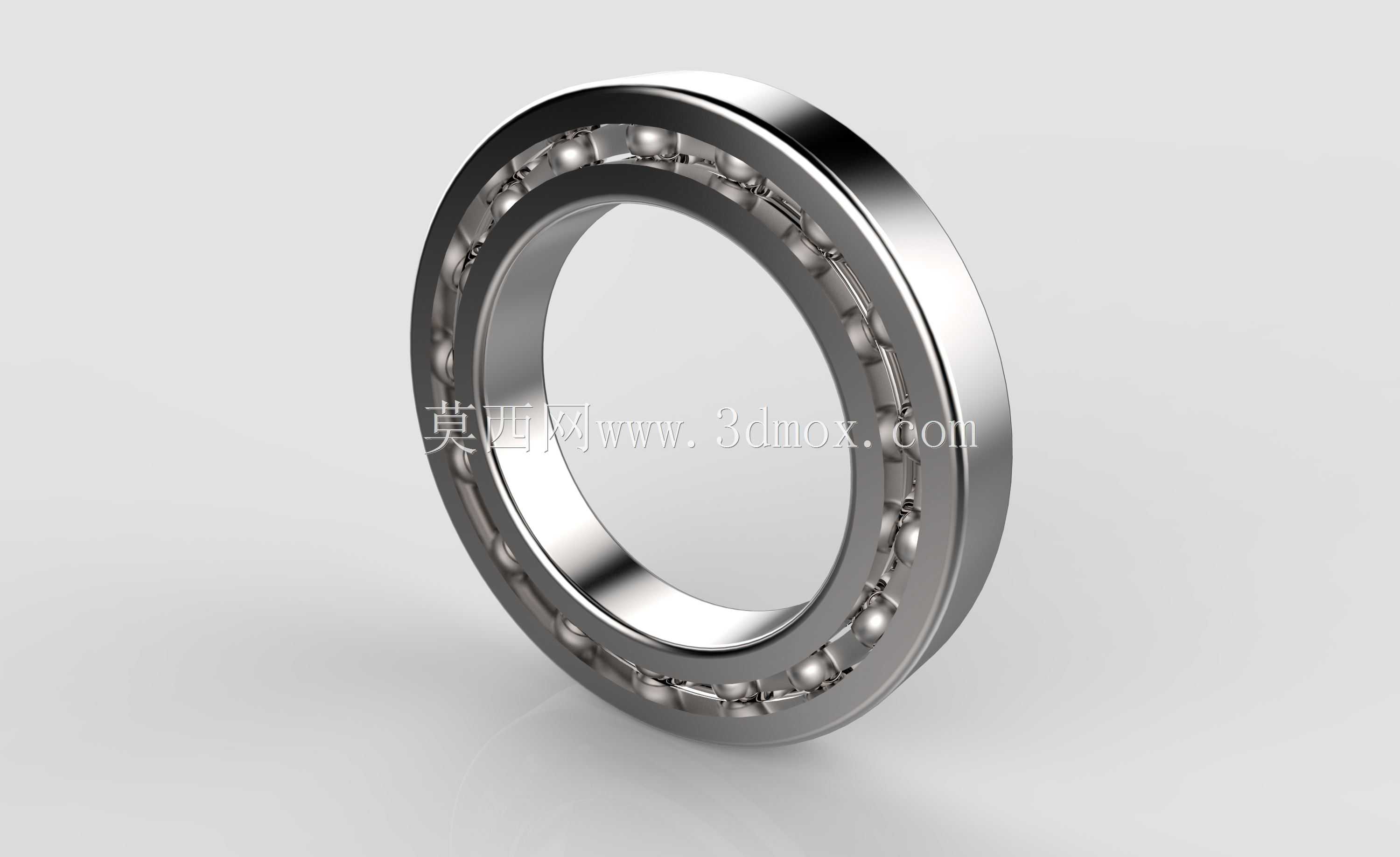

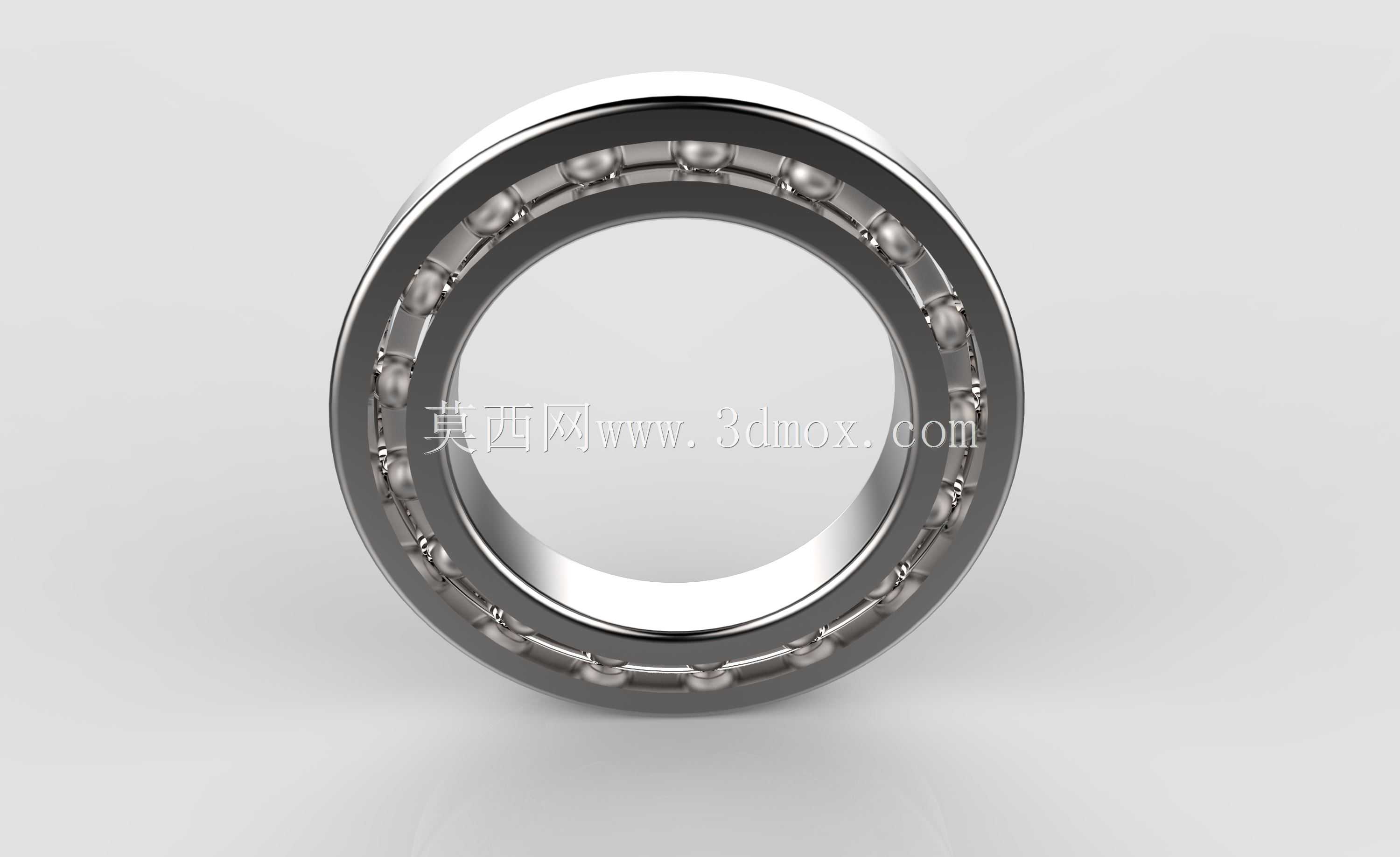

　　这款径向滚珠轴承的三维结构，完全按照实际工业应用中的装配逻辑搭建，建模时优先还原了轴承各部件的配合公差逻辑，从内圈、外圈的滚道曲率，到滚动体的排布间隙，都贴合通用机械传动场景的实际使用需求。在各类旋转传动设备中，这类轴承是核心的支撑部件，不管是普通异步电机的输出端、输送机的辊筒转轴，还是小型机床的主轴进给端，都能见到同结构轴承的身影，它的核心作用是承接转轴的径向载荷，同时将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，也能减少轴与安装座之间的磨损，延长整套传动机构的使用寿命。建模过程中，首先确定了轴承的公称接触角为0度，适配纯径向载荷的承载场景，内圈与轴采用过盈配合的安装逻辑，外圈与轴承座孔采用过渡配合，

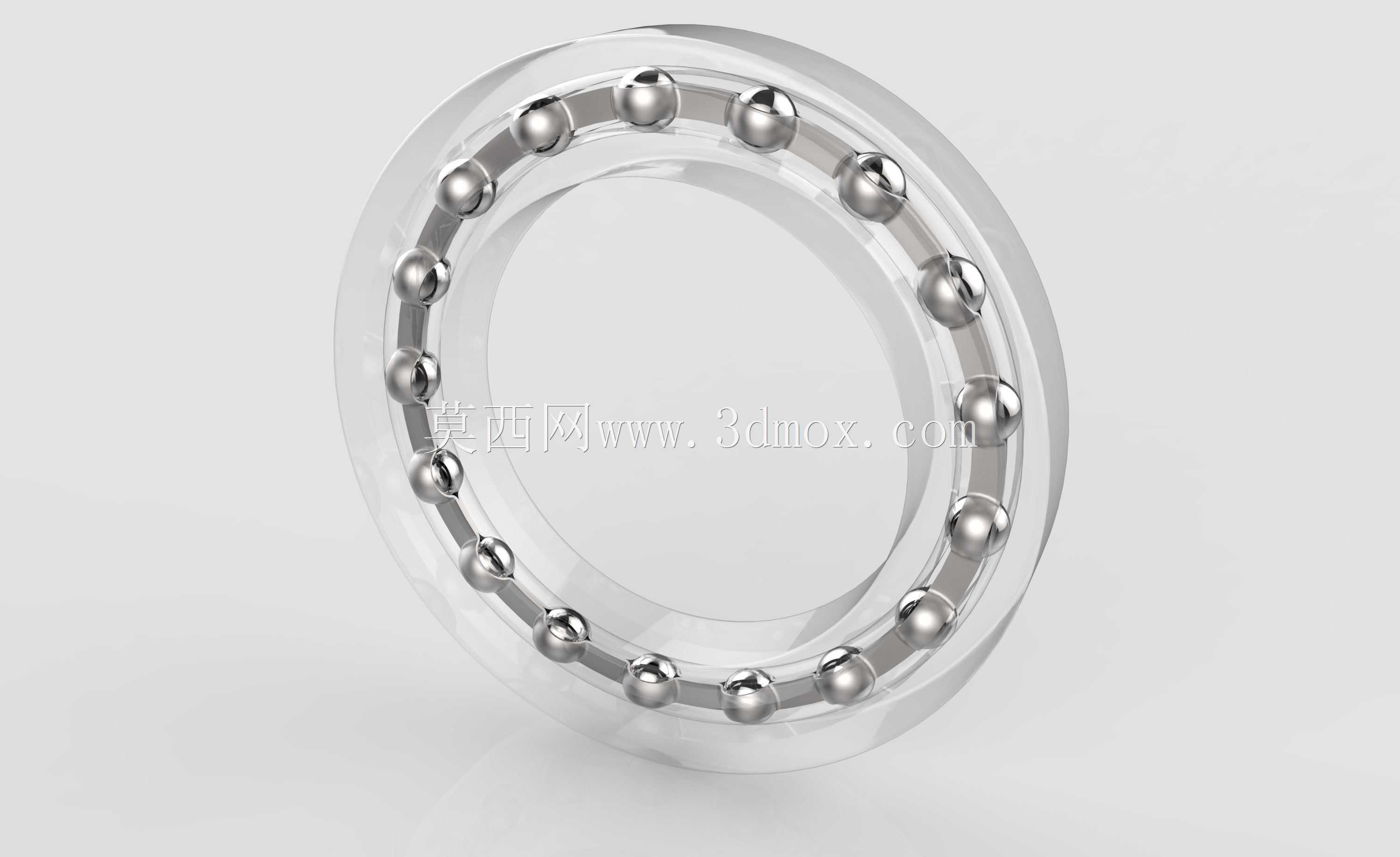

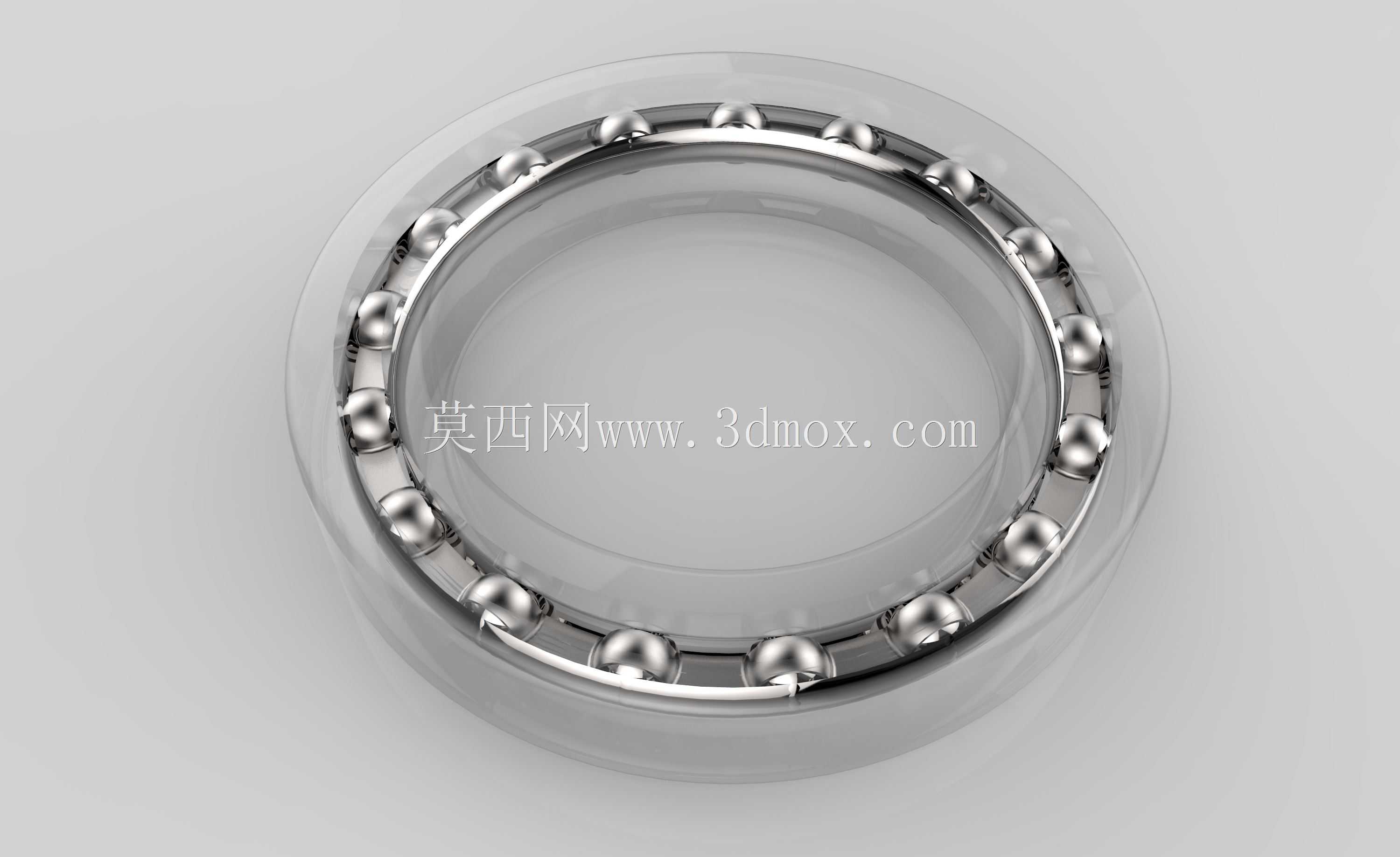

　　既保证运转时内圈与轴同步转动无打滑，也方便后期维护时的拆卸更换。滚动体采用均匀排布的设计，保持架的兜孔间隙预留了合理的热膨胀空间，避免设备长时间高速运转时，滚动体因温升膨胀出现卡滞问题。从安装边界来看，模型还原了轴承的倒角尺寸，安装时轴肩与轴承座孔的挡肩高度严格控制在轴承内、外圈的倒角范围内，不会出现装配干涉，同时挡肩的接触端面做了平面度约束，保证轴承安装后不会出现偏载，避免运转时产生额外的轴向附加力。在实际选型应用中，这类结构的轴承适用于中等转速、中等径向载荷的工况，不需要额外承受大的轴向力，因此建模时没有设置接触角偏移的结构，滚道的曲率半径略大于滚动体半径，保证滚动体与滚道之间是点接触，既能降低转动阻力，

　　也能保证足够的接触疲劳强度。整个模型的各部件都做了独立的结构拆分，方便设计人员在做整机装配时，直接调用对应部件做干涉检查，也可以根据实际的载荷需求调整滚动体数量、滚道深度等参数，快速适配不同功率等级的传动设备设计需求，不需要从零开始搭建基础结构，能大幅缩短机械结构设计阶段的建模周期。
