SKF型内齿式回转支承结构设计

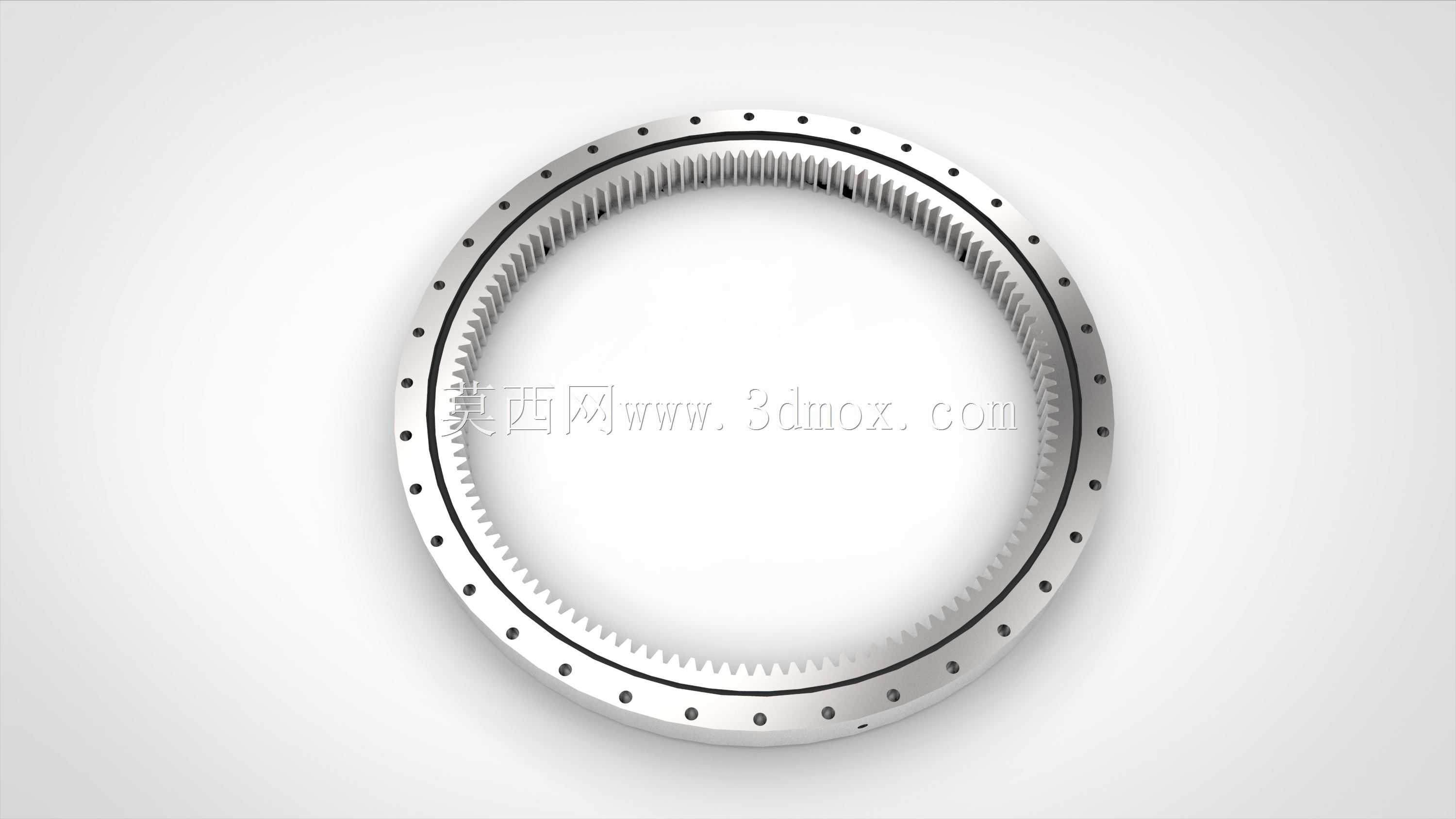

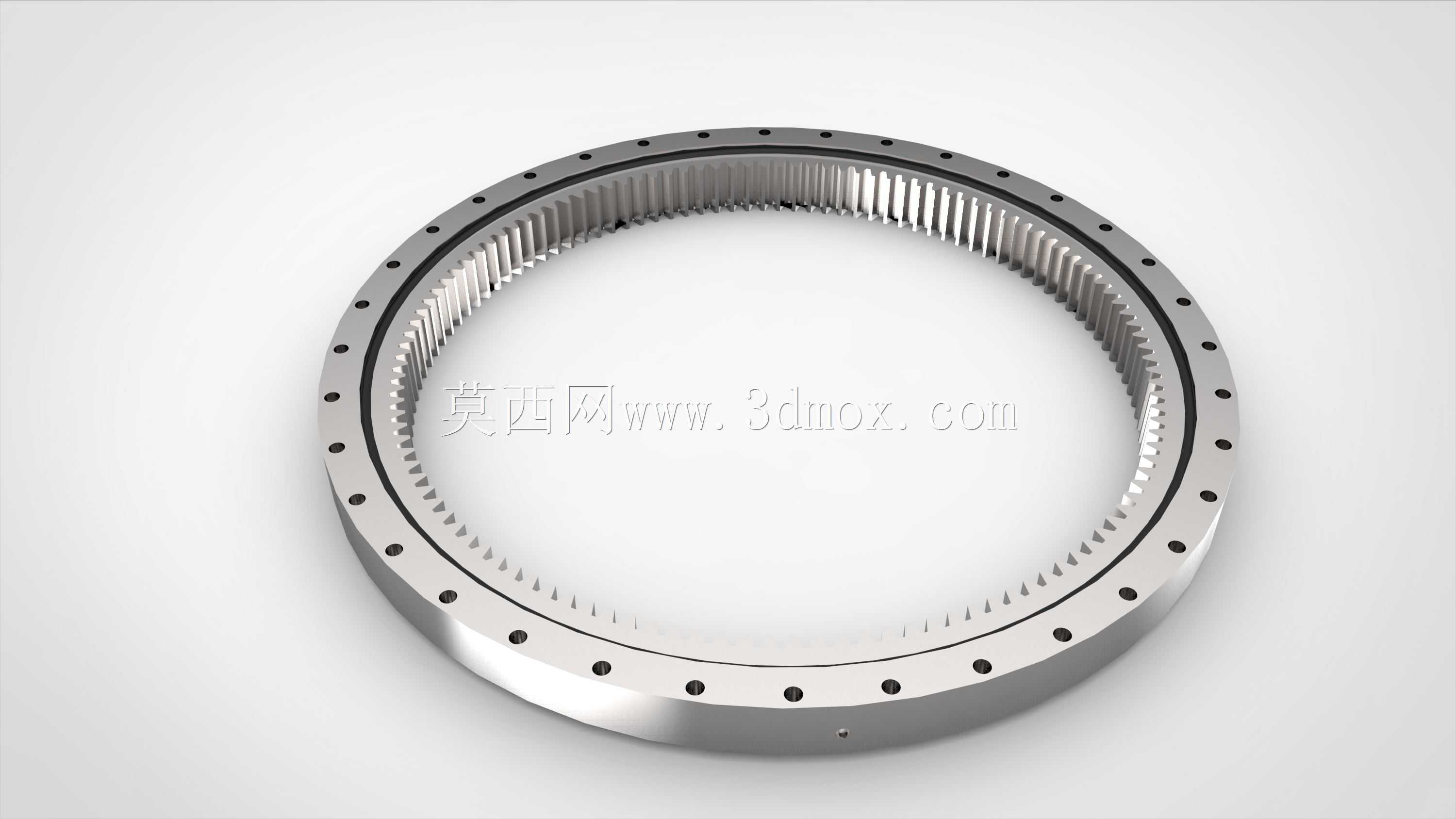

　　在工程机械、港口起重设备、风电变桨机构、盾构机刀盘驱动这类需要同时承受轴向载荷、径向载荷与倾覆力矩的回转工况中，回转支承是核心的传力基础部件，区别于普通滚动轴承仅能承担单一方向载荷的特性，这类集成了安装法兰、内齿传动结构的支承件，可直接作为设备回转部分与固定部分的连接基座，省去额外的传动齿轮副安装支座，大幅压缩整机回转机构的布置空间。本次建模的SKF规格回转支承采用内齿式结构设计，齿圈直接集成在支承内圈上，驱动小齿轮可从支承内孔侧啮合传动，相比外齿式结构能更好地保护啮合齿面，避免户外工况下泥沙、碎石直接冲击齿面造成磨损，适配挖掘机上车回转、高空作业平台转台、自动化生产线回转工作台这类安装空间紧凑、防护要求高的场景。

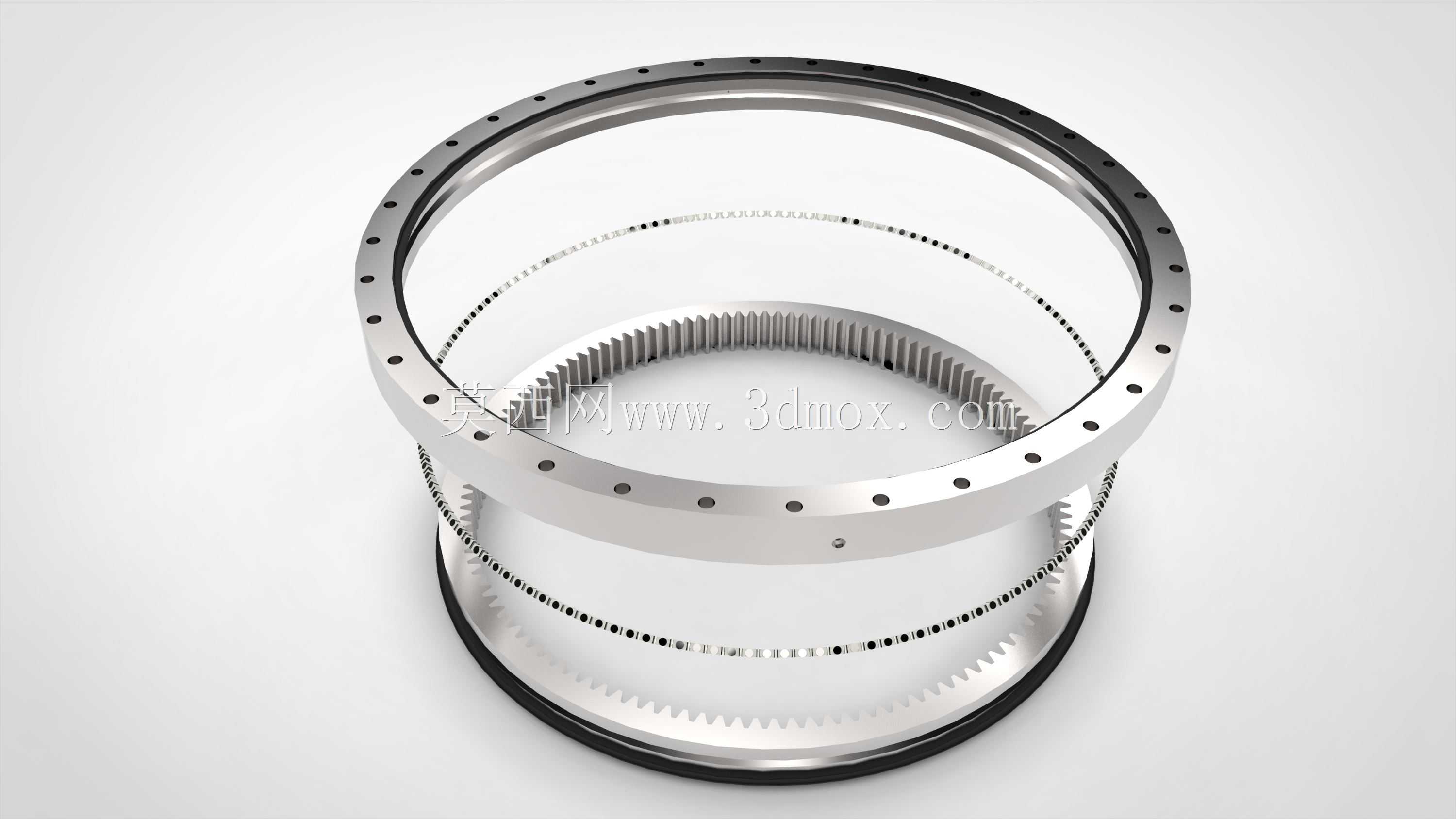

　　从结构设计逻辑来看，该支承采用双排球式滚动体排布，上下两排钢球分别承担不同方向的载荷，上排钢球主要承载轴向压力与倾覆力矩，下排钢球辅助承载反向轴向力与径向载荷，滚道经过淬硬处理，滚动体与滚道的接触角经过优化，在承受大倾覆力矩时能保证各滚动体受力均匀，避免局部应力集中导致的早期点蚀失效。安装边界方面，支承外圈与内圈均设计了均匀分布的通孔安装位，安装孔的节圆尺寸、孔径公差严格匹配对应规格的连接螺栓强度要求，建模时已预留螺栓沉头空间，装配时无需额外加工避让位；内齿圈的模数、齿数、变位系数均符合SKF对应型号的传动参数，齿面修形量已在建模中体现，可保证与标准小齿轮啮合时的侧隙符合工程要求，避免传动卡滞或回差过大。

　　建模过程中对密封结构也做了完整还原，支承上下端面的橡胶密封带嵌入滚道外侧的密封槽内，可有效阻挡外界粉尘、水汽进入滚道内部，同时防止内部润滑脂泄漏，适配长期户外免维护的使用需求。对于结构设计从业者而言，该模型可直接用于整机回转机构的装配干涉检查，验证驱动小齿轮与内齿圈的啮合间隙，校核安装螺栓的布置空间是否与周边结构件冲突；设备选型人员可参考该模型的安装尺寸，快速匹配对应承载能力的支承规格，无需反复查阅二维样本核对边界尺寸，大幅缩短前期方案设计的周期。需要注意的是，这类回转支承的安装基准面平面度有严格要求，建模时已将安装端面的形位公差参考值融入模型基准，装配设计时需保证对接的安装基座平面度符合对应精度要求，避免安装后支承滚道变形导致的转动阻力增大、滚动体异常磨损问题。
