带安装固定板的重载万向脚轮结构

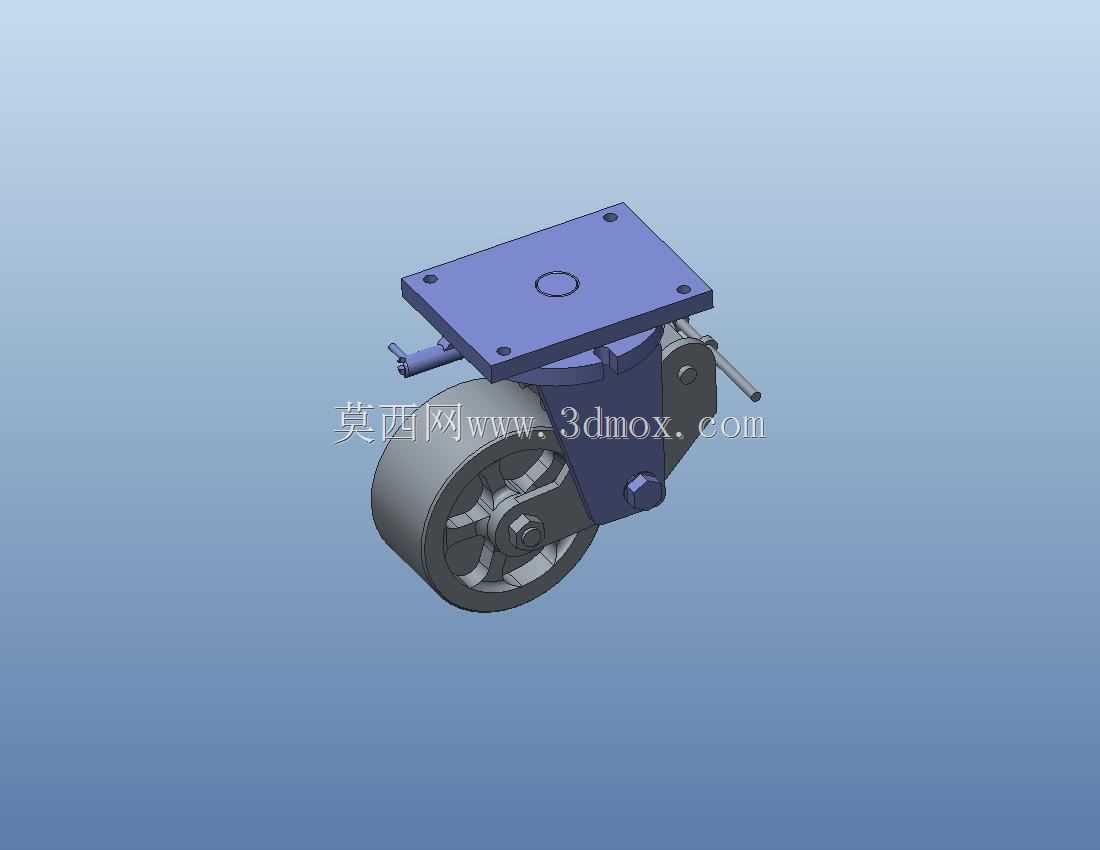

　　在各类工业移动设备、工装周转架、重型货架、自动化输送线接驳工位的设计中，脚轮作为直接决定设备移动灵活性与停靠稳定性的核心支撑部件，其结构合理性往往会影响整套设备的现场使用体验。这款带顶部安装固定板的万向脚轮，针对车间内重载工况的移动需求设计，轮体采用宽幅实心结构，接触地面的轮面做了圆弧过渡处理，既能够在环氧地坪、水泥地面、钢板地面等常见工业车间地面平稳滚动，也能减少小颗粒杂物卡滞轮体转动的概率。顶部的方形安装板预留了四个对称分布的安装孔，安装时可直接通过螺栓与设备底部的安装梁锁紧，不需要额外加工转接支架，适配多数标准型材框架与钢板焊接机架的底部安装尺寸，安装板与转向支架之间设置了推力轴承结构，能够承受垂直方向的重载压力，

　　同时保证转向时的转动顺滑度，不会因为负载过大出现转向卡滞、偏转费力的问题。转向支架侧面设置了锁止拨杆，拨杆下压后可同时锁定轮体的滚动自由度与支架的转向自由度，设备停靠在指定工位时，踩下锁止结构即可避免设备受外力出现滑移，不需要额外设置地面固定件，适配需要频繁调整工位位置的生产场景。从结构设计逻辑来看，这款脚轮的轮架采用一体化铸造成型后做机加工处理，支架与轮体的连接轴采用过盈配合加防松卡簧固定，长期承受交变载荷时也不会出现轴体脱出、支架开裂的问题。轮体的转动部位内置了润滑轴承，滚动阻力小，推动重载设备时不需要过大的推力，同时轴承部位做了密封结构，能够阻挡车间内的粉尘、切削液、焊接飞溅物进入轴承内部，延长部件的维护周期。

　　在实际选型应用中，这类脚轮通常四个为一组配套使用，单轮承载能力可覆盖多数中型工业设备的移动需求，安装时需要注意设备底部的安装面平面度公差，避免安装板受强制扭力导致固定螺栓松动，同时要保证四个脚轮的安装高度一致，避免出现单个脚轮悬空、负载分配不均的情况。针对部分需要在有坡度的车间地面使用的场景，这款脚轮的锁止结构采用了棘轮棘爪配合的锁止方式，锁止后不会因为地面坡度出现自行解锁的问题，停靠安全性更高。轮体的宽度设计兼顾了承载能力与转动灵活性，过宽的轮体会增大转向阻力，过窄的轮体会增大地面压强容易损伤地坪，这款脚轮的轮宽与轮径比例经过匹配，在保证承载能力的同时，单人即可轻松推动整台设备完成工位转移。

　　转向支架的旋转中心与轮体的滚动中心做了偏心距设计，这个偏心距的数值经过反复校核，既能够保证设备直行时轮体不会出现来回摆振的问题，也能让转向操作更加省力，不会出现转向死点。在三维建模过程中，这款脚轮的所有安装孔位、转动间隙、外形轮廓都按照实际加工尺寸1:1还原，设计人员在做设备整体布局时，可以直接将该模型装配到设备底部，提前校核安装空间，避免出现安装板与设备底部其他部件干涉、锁止拨杆被机架挡住无法操作的问题。同时模型保留了所有运动副的约束关系，可直接用于设备的运动仿真，模拟设备移动、转向、锁止状态下的部件运动轨迹，提前排查设计阶段的空间干涉问题，减少后续实物加工装配时的修改成本。
