车载iPhone出风口固定支架结构设计

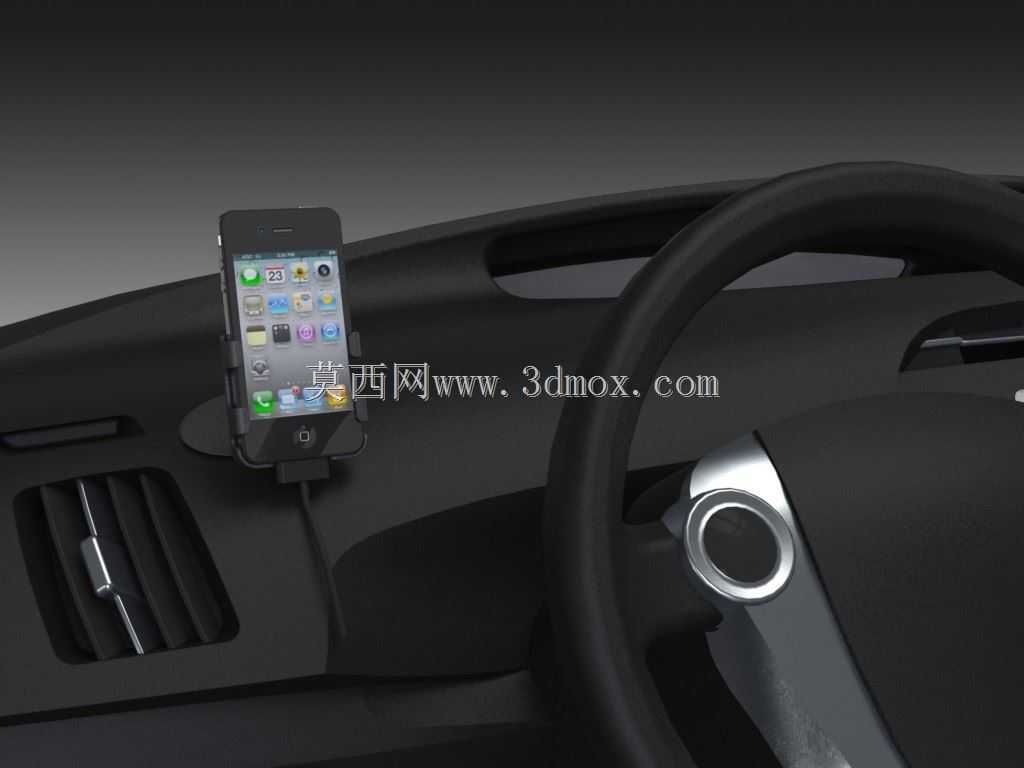

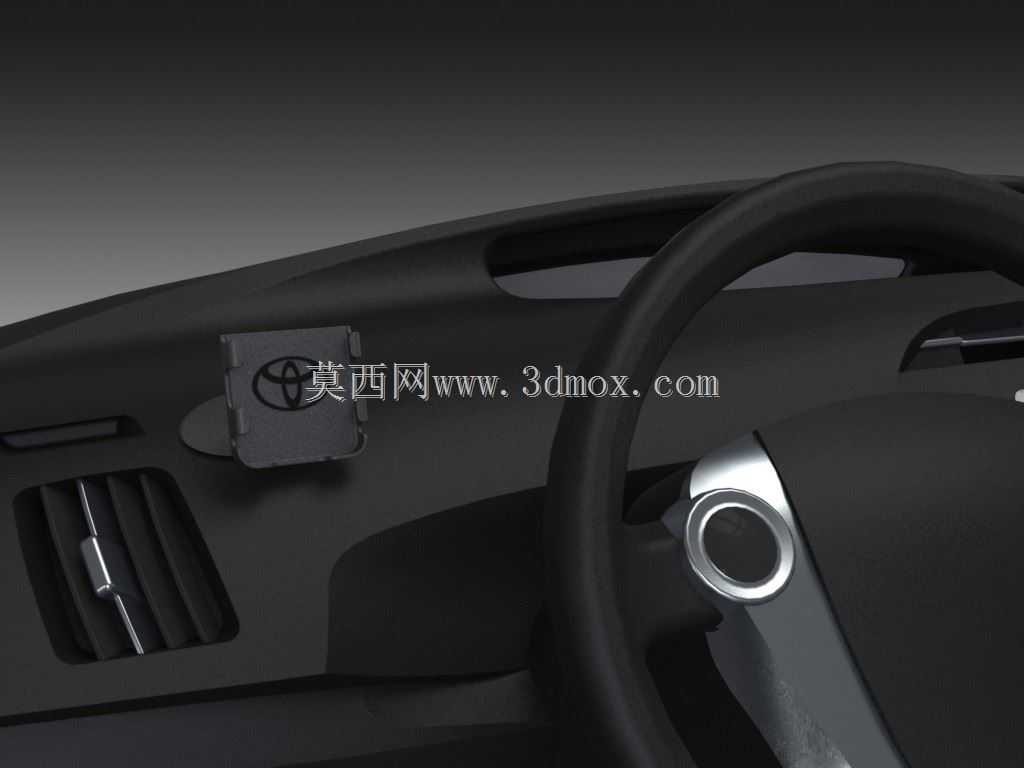

　　这款车载手机固定结构的设计初衷，是解决驾驶过程中手机放置不稳、取放不便的实际使用痛点，适配日常通勤、长途自驾等多场景下的手机导航、接挂通话需求，避免驾驶员手持手机带来的安全隐患。结构整体采用贴装式安装逻辑，没有采用传统夹爪式出风口固定的复杂卡扣结构，而是选用小面积双面胶作为粘接固定介质，安装时无需拆解车内部件，也不会对空调出风口的格栅叶片造成挤压损伤，适配绝大多数常规布局的乘用车主驾侧仪表台、空调出风口相邻平整区域，安装边界预留了足够的操作空间，不会干涉空调风向调节、出风口拨片的正常动作，也不会遮挡驾驶位的前方视野与仪表台功能按键。从结构功能设计来看，支架主体预留了与iPhone机身轮廓匹配的限位卡槽，

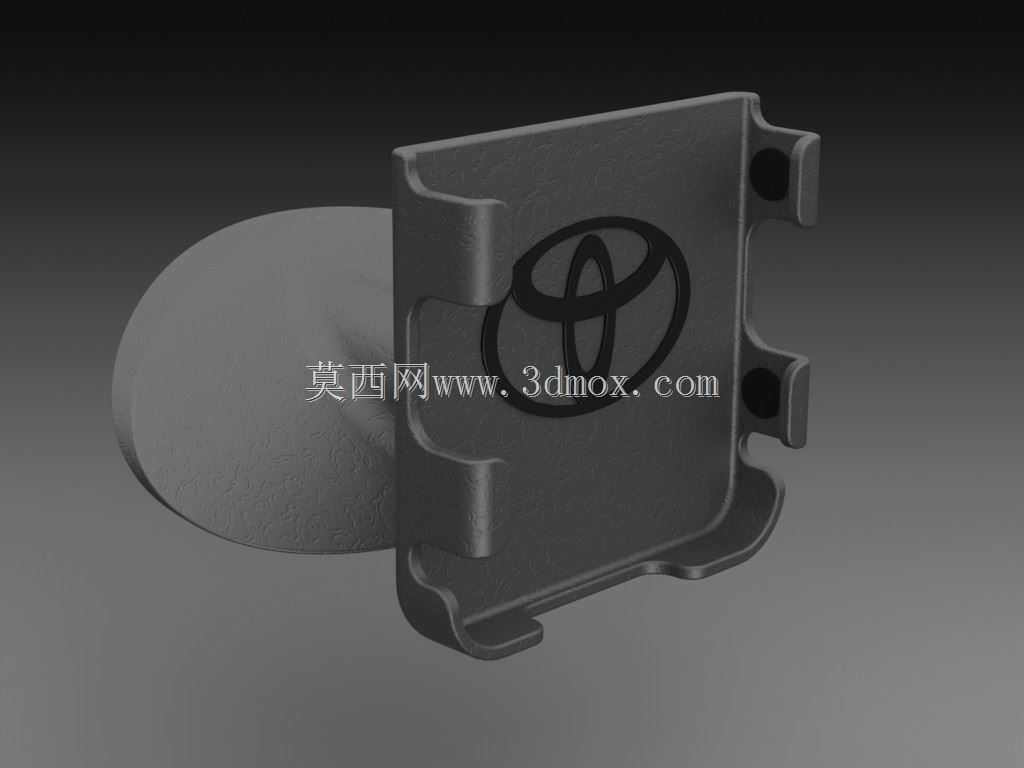

　　卡槽内侧做了微小的倒扣限位结构，手机推入后即可完成竖向固定，不会在车辆加减速、颠簸路面行驶时出现滑脱、晃动的情况，同时卡槽底部预留了充电线材的穿入缺口，手机固定状态下可直接连接车载充电线，不会出现线材挤压弯折的问题。支架与粘接面接触的底座部分做了平面度优化，整个粘接接触面的平面度公差控制在0.1mm以内，保证双面胶粘贴时能够完全贴合仪表台表面，不会出现局部虚粘导致的固定强度不足问题，小面积的胶层设计也兼顾了后期拆卸的便利性，拆卸时不会在仪表台表面残留大面积胶痕，也不会撕扯损伤仪表台的表皮材质。在外形尺寸的把控上，整个支架的外轮廓宽度控制在75mm以内，高度控制在120mm以内，厚度方向突出仪表台表面的尺寸不超过40mm，

　　安装后不会占用过多仪表台空间，也不会在驾驶过程中对方向盘转动、换挡操作造成干涉。支架的承托部分做了厚度优化，在保证结构强度的前提下尽可能缩减壁厚，整体重量控制在30g以内，不会因为自身重量过大给粘接面带来额外的负载，即使在夏季车内高温环境下，胶层的粘接强度也足以支撑整体结构与手机的总重量，不会出现脱落风险。设计过程中也充分考虑了不同使用场景的适配性，支架的固定角度做了预设的微小仰角调整，手机固定后屏幕朝向刚好对应驾驶员的正常视线角度，查看导航信息时不需要大幅度低头或偏转头部，能够最大程度减少驾驶过程中的视线偏离，提升行车安全性。和传统的吸盘式、出风口夹爪式支架相比，这款结构没有复杂的活动调节关节，整体零件数量少，结构可靠性更高，

　　长期使用不会出现关节松动、角度偏移的问题，小面积粘接的固定方式也不会在仪表台留下明显的安装痕迹，对于不想破坏车内原有内饰布局的用户来说适配性更强。结构的边角位置全部做了R2以上的圆角处理，没有尖锐的棱角，即使在紧急制动情况下人员肢体碰到支架，也不会造成磕碰划伤，兼顾了使用过程中的安全防护需求。
