1英寸规格Z型金属操作把手结构设计

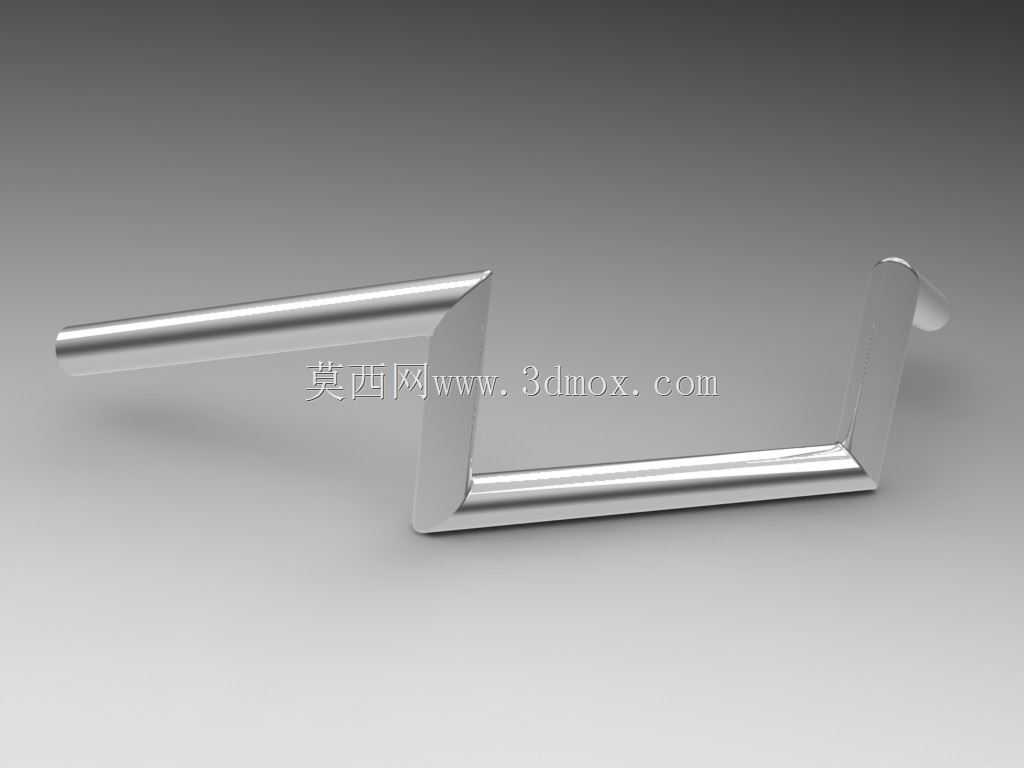

　　在各类工业设备、工装夹具、检测台架以及定制化改装机械的操作端，操作把手是直接关联人机交互效率与操作安全性的核心零部件，这款1英寸规格的Z型把手，正是针对小空间操作场景开发的紧凑型操作件。从实际应用场景来看，这类Z型把手常被布置在设备侧门、小型工装的锁紧机构、定制机车的操控端、实验台架的调节端等位置，相比直杆型把手，Z型的弯折结构能够在安装面与握持端之间留出足够的操作间隙，避免操作人员握持时手指与安装基面发生磕碰，尤其适合安装基面带有凸起结构、周边空间局促的装配场景。

　　从功能特性上看，这款把手采用等截面金属杆弯折成型，整体结构无额外拼接焊缝，杆体表面做了镜面抛光处理，一方面能够降低长期握持操作时的表面摩擦力，减少操作过程中硌手的问题，另一方面光滑的金属表面也更适配工业场景下的清洁需求，不易积留油污、粉尘，日常维护仅需简单擦拭即可保持表面整洁。Z型的双弯折结构让把手的受力方向更贴合人手自然施力的角度，当操作人员进行推拉、提拉或者锁紧旋转操作时，手腕可以保持自然的平直状态，长期操作不易产生疲劳感，相比直角L型把手，Z型结构的受力分布更均匀，在承受较大推拉载荷时，弯折处的应力集中系数更低，不容易出现长期载荷下的形变断裂问题。

　　在设计思路层面，这款把手的尺寸设定充分考虑了成人手掌的握持尺度，1英寸的规格对应杆体的有效握持段长度适配四指弯曲后的握持宽度，不需要额外包覆防滑胶层即可获得足够的握持接触面积，杆体的直径选择也兼顾了结构强度与握持舒适度，过细的杆体会在大载荷操作时产生硌手的压强集中，过粗的杆体则会让手掌较小的操作人员无法完全握持，影响操作施力的稳定性。两个弯折段的角度经过反复校核，既保证了安装端与握持端的平行度，让安装后握持端与安装基面保持合适的间距，又避免了弯折角度过小导致的局部应力过大问题，弯折处采用圆弧过渡处理，没有尖锐的折角，既提升了外观的流畅度，也消除了操作过程中尖锐边角划伤操作人员的安全隐患。

　　从安装边界来看，这款把手的两个安装端面处于同一平面，安装时仅需要在安装基面上加工对应间距的两个安装孔，即可通过焊接或者螺纹紧固的方式完成装配，不需要额外设计适配的安装座，能够大幅降低装配环节的加工成本。安装后把手的凸出高度控制在合理范围内，不会因为凸出尺寸过大导致设备运输、移动过程中发生勾挂，也避免了周边人员走动时误碰带来的安全问题。在实际选型过程中，这类Z型把手可以根据使用场景的载荷需求选择不同的金属材质，常规工况下采用普通碳钢镀铬即可满足防锈与强度需求，在腐蚀环境下使用则可以更换为不锈钢材质，不需要调整整体的结构尺寸即可实现不同工况的适配。

　　不同于市面上常见的直型拉手或者弧形拉手，Z型结构的把手在需要侧向施力的操作场景下具备独特的优势，比如在需要横向拉动开启的小型设备舱门上，Z型把手的握持端更靠近操作人员的自然手部位置，开启舱门时不需要刻意扭转手腕去适配把手的角度，操作动作更符合人体工程学逻辑。在一些需要快速锁紧的工装夹具上，这款把手可以直接作为锁紧机构的施力杆使用，Z型的结构能够提供更长的力臂，操作人员只需要施加较小的握持力即可获得足够的锁紧力矩，不需要额外加长手柄来提升力臂长度，进一步压缩了把手占用的安装空间。

　　在结构强度校核层面，这款把手的杆体直径与弯折半径经过力学计算，在承受常规操作载荷时，杆体的最大形变处于弹性变形范围内，不会出现永久变形，弯折处的最大应力低于材料的屈服强度，能够满足上万次重复操作的使用寿命要求。表面的抛光处理除了提升握持舒适度之外，也能够在一定程度上提升金属表面的抗腐蚀能力，减少潮湿环境下表面生锈的概率，延长把手的实际使用寿命。对于结构设计人员来说，这类标准化的紧凑型Z型把手可以直接嵌入到各类设备的操作结构设计中，不需要从零开始进行把手的结构设计，能够有效缩短设备研发的周期，同时成熟的结构形式也经过了大量实际场景的验证，能够降低新结构设计带来的可靠性风险。
