Lound扬声器壁挂式安装固定支架结构

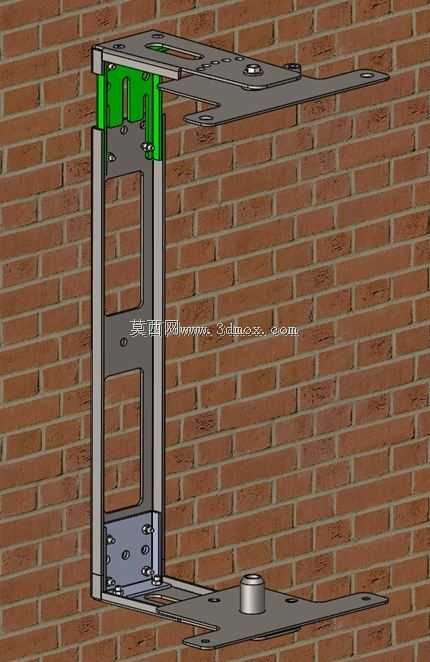

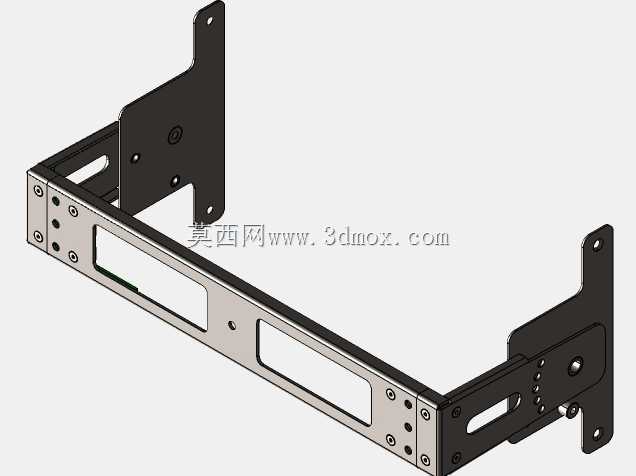

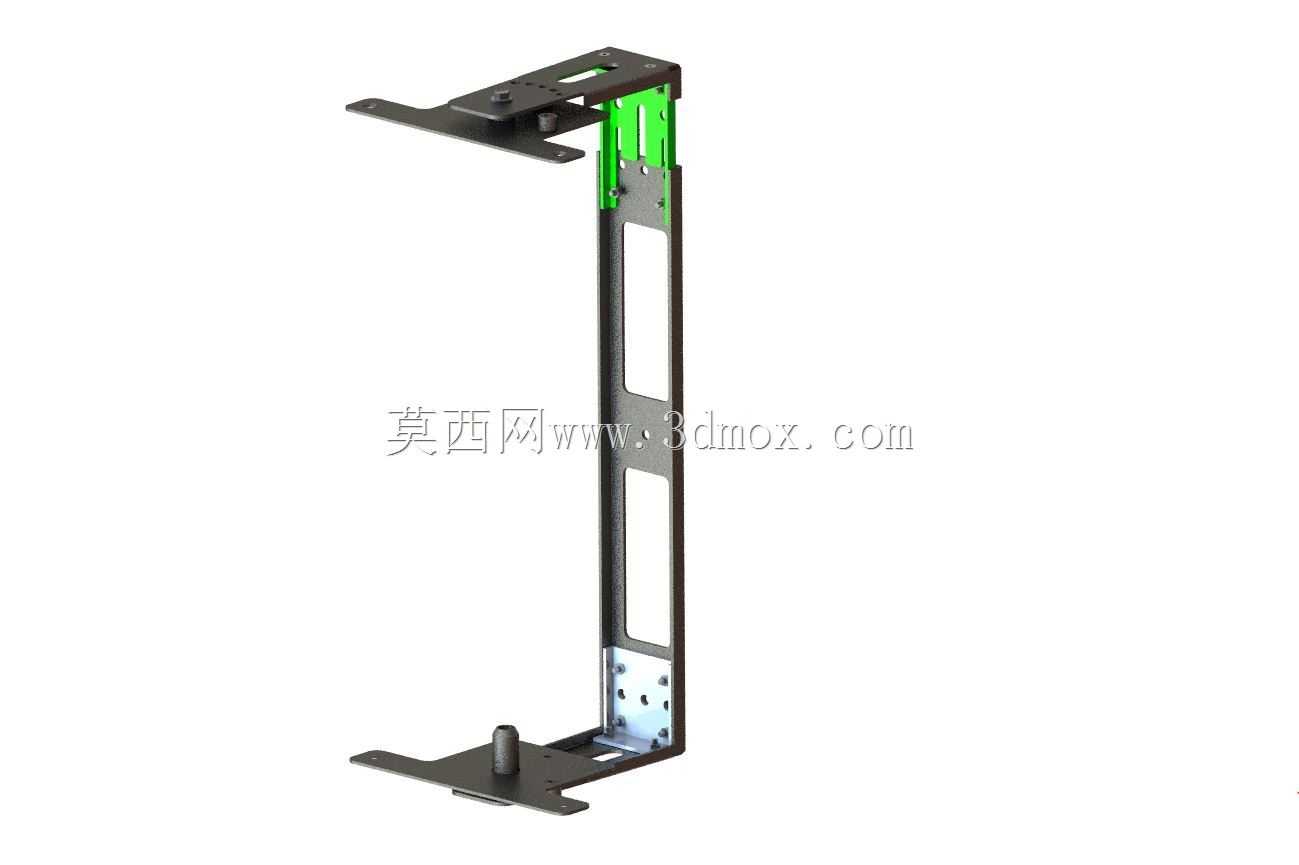

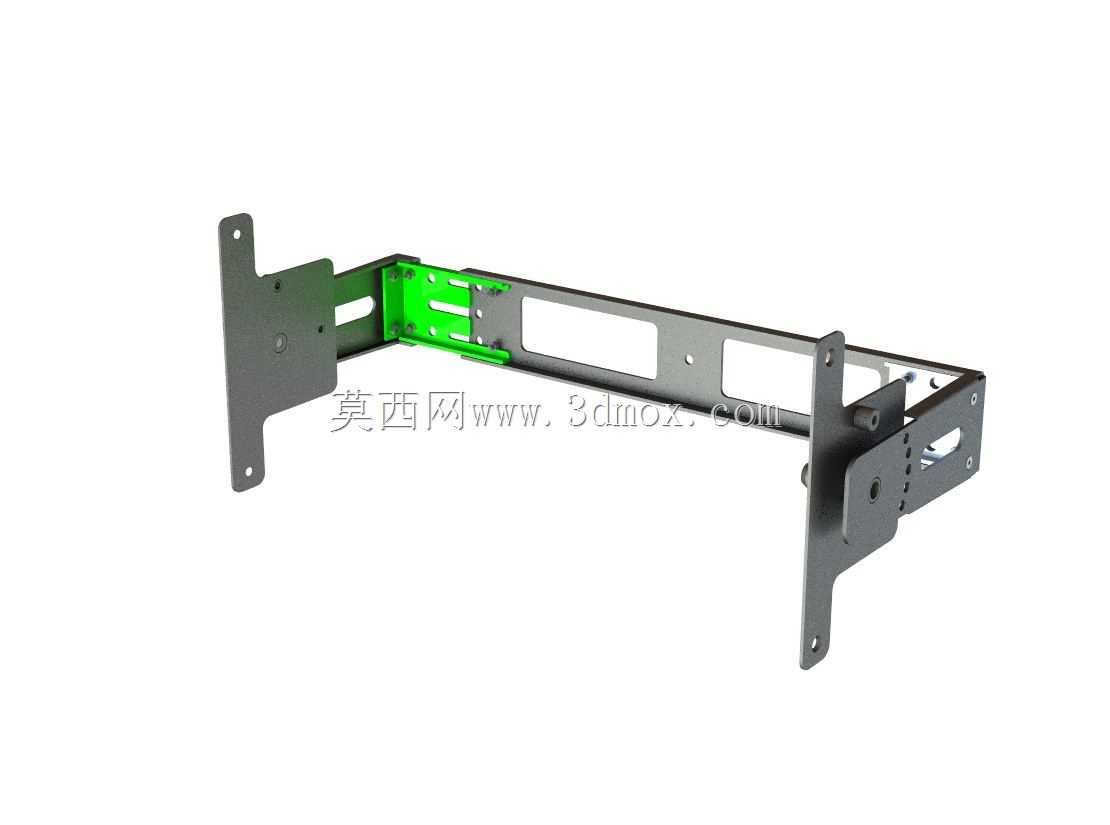

　　在专业音频系统部署场景中，扬声器的安装固定直接影响声场覆盖效果与设备运行安全性，这款针对Lound扬声器设计的壁挂支架，主要解决垂直墙面安装场景下的扬声器承载与角度适配需求，可同时适配真实方向与水平方向的扬声器安装姿态，满足会议室、报告厅、商用影音空间、公共广播区域等不同场景的扬声器布设要求。从结构设计逻辑来看，这款支架采用分体组合式钣金结构，两侧为带安装孔的墙面固定翼板，中间为长条形承载横梁，搭配局部绿色标识的可调连接组件，整体结构在保证承载强度的前提下，尽可能压缩安装后突出墙面的厚度，减少空间占用。两侧的固定翼板采用折弯成型工艺，板面上预留的多组安装孔位可适配不同规格的膨胀螺栓安装需求，孔位间距经过匹配常规墙面龙骨间距设计，

　　安装时可直接对准建筑墙面的承重点位，无需额外加装过渡连接板，降低现场施工的打孔与调整工作量。中间的承载横梁采用长条形开孔设计，一方面可以减轻支架自身重量，降低墙面承载负荷，另一方面长圆孔结构可实现扬声器安装位置的横向微调，方便现场安装时对齐声场定位的预设点位，避免因墙面打孔误差导致扬声器位置偏离设计点位。可调连接组件作为支架与扬声器的衔接部件，预留了多组连接孔位，可适配不同安装孔距的Lound系列扬声器，组件的连接结构支持一定角度的俯仰调整，安装完成后可根据现场声场测试结果微调扬声器的朝向角度，保证声音覆盖范围符合设计要求。从安装边界维度来看，这款支架的整体横向长度适配常规中小型专业扬声器的安装孔距范围，

　　两侧翼板的安装孔位垂直间距经过承重校核，单组支架可满足对应额定重量范围内的扬声器承载需求，安装后支架与墙面的贴合面平整，无突出的尖锐边角，避免安装过程中划伤施工人员或磕碰扬声器外壳。支架的所有折弯边均做了圆角处理，钣金边缘无毛刺飞边，加工精度可保证各连接孔位的同轴度，组装时螺栓可顺利穿入，无需现场扩孔修正。在实际工程应用中，这类壁挂支架不需要搭配复杂的吊装配件，仅需常规的膨胀螺栓与内六角扳手即可完成安装，施工效率远高于通用型万能支架，同时针对特定型号扬声器做的孔位匹配设计，可避免通用支架安装时出现的孔位不对、固定不稳、扬声器晃动等问题。结构设计过程中，针对钣金件的厚度选择做了对应的承重仿真验证，在额定承载重量下，

　　横梁的最大变形量控制在音频设备安装允许的范围内，不会因支架变形导致扬声器朝向偏移，长期使用也不会出现金属疲劳导致的结构松动。两侧翼板的折弯角度经过精准控制，安装后可完全贴合墙面，不会出现翼板翘起导致的固定点受力不均问题，连接部位的紧固件采用防松设计，即使在扬声器大音量工作产生持续振动的情况下，也不会出现连接螺栓松动、支架移位的情况。横梁上的镂空开孔除了减重与调节功能外，还可方便扬声器连接线的穿设与整理，安装时线缆可从开孔位置穿过，隐藏在支架与墙面的间隙中，保证安装后的外观整洁，避免线缆外露影响空间美观度。针对不同安装墙面的材质差异，支架的固定翼板预留的孔位可适配膨胀螺栓、自攻螺丝等不同类型的固定件，不管是混凝土墙面、木质龙骨墙面还是轻钢龙骨隔墙，都能找到对应的固定点位实现可靠安装。可调连接组件与横梁的连接部位设置了定位齿面，角度调整完成后锁紧螺栓即可通过齿面咬合固定角度，不会因长期振动出现角度下滑的问题，保证扬声器朝向长期保持在预设位置。
