垂直护罩配套履带销连接结构

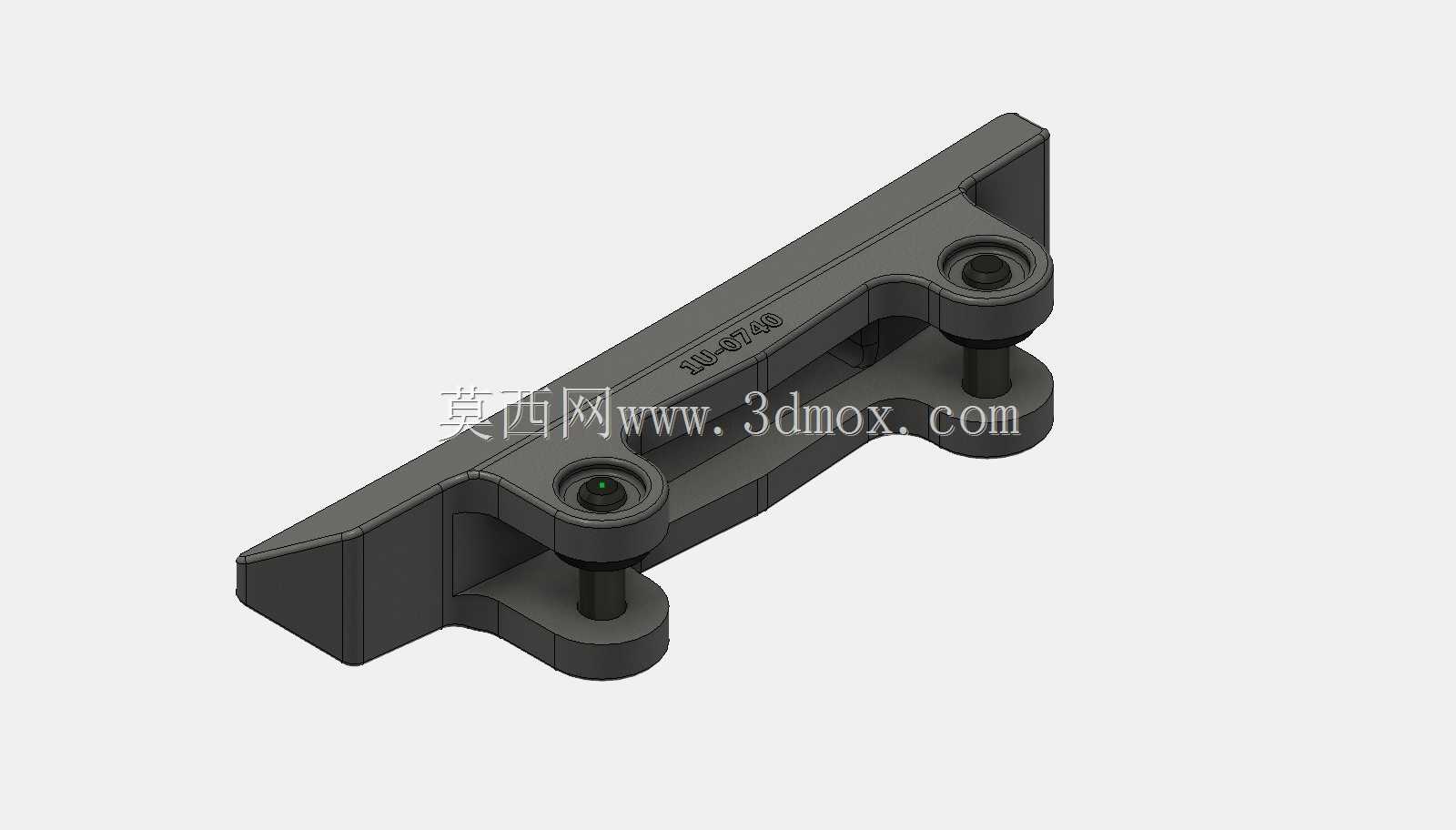

　　在各类需要设置运动防护结构的工业设备中，垂直护罩是阻隔运动部件与外界接触、避免异物侵入传动区域、防范人员误触风险的核心防护构件，而履带销作为垂直护罩实现分段折叠、随动伸缩的关键连接零件，其结构合理性直接决定护罩的运行顺畅度与使用寿命。这类履带销并非普通圆柱销结构，从结构形态来看，主体采用长条形承力基座设计，基座一侧设置与护罩履带节贴合的楔形抵接面，能够在护罩折叠收拢时与相邻护罩片的端面形成紧密贴合，避免护罩片之间出现错位卡滞；基座上分布三个带同轴安装孔的凸台结构，凸台高度经过精准匹配，刚好适配护罩履带节的铰接孔深度，安装后销轴端部不会突出护罩表面，防止运行过程中剐蹭设备周边的管线或结构件。从安装边界来看，

　　三个铰接凸台的中心距严格对应标准履带式护罩的节距参数，基座整体厚度控制在护罩侧边安装槽的公差范围内，安装时无需对现有护罩结构进行二次加工，可直接替换原有磨损的销件，适配多数垂直升降类设备的导轨护罩、丝杠护罩的铰接需求。在实际设备运行场景中，垂直护罩会跟随设备运动部件做往复升降动作，每一节护罩片的转动都依赖履带销作为铰接支点，这就要求销件既要承受护罩片反复转动带来的摩擦损耗，还要承担护罩运行过程中产生的侧向拉扯力，因此该结构在设计时特意将承力基座与铰接凸台做了一体化成型处理，避免装配式结构存在的连接松动风险，同时铰接凸台的根部做了圆弧过渡处理，分散应力集中点，防止长期往复载荷下出现根部断裂的问题。在设计思路上，

　　这类履带销没有采用多余的复杂结构，所有型面都服务于功能实现：楔形抵接面的倾斜角度经过反复校核，刚好匹配护罩完全收拢时的叠放角度，不会出现护罩片之间的干涉；铰接凸台的外径与护罩片的铰接孔采用间隙配合，配合公差控制在合理区间，既保证转动时无卡滞，又不会因间隙过大导致护罩片晃动产生异响；基座背面设置的浅凹槽结构，一方面可以减少零件与安装槽的接触面积，降低滑动摩擦阻力，另一方面能够留存少量润滑脂，延长销件与护罩片的磨损周期。从实际使用场景来看，这类履带销广泛应用于立式加工中心的Z轴导轨护罩、立式升降台铣床的垂直丝杠护罩、自动升降输送设备的垂直防护帘等部位，在这些场景中，护罩长期处于垂直往复运动状态，普通圆柱销容易因受力不均出现窜动、脱落，

　　而带一体化承力基座的履带销能够将铰接载荷均匀分散到整个基座平面，不会出现局部应力过大导致的销件变形。在结构细节处理上，销轴与凸台的连接部位做了微小的倒角处理，安装时能够快速对准护罩片的铰接孔，降低装配难度；基座两端的斜切结构，能够在护罩完全伸展时与端部的固定护罩挡板形成平滑过渡，不会出现突出的棱角，既提升了设备外观的整体性，也避免清理设备时棱角划伤操作人员。不同于普通传动销只承担径向载荷的设计，这款履带销同时承担铰接转动、轴向定位、端面抵接三重功能，在设计时需要平衡三个功能的尺寸约束：如果承力基座过厚，会导致护罩叠放时总厚度增加，占用过多设备内部空间；如果铰接凸台高度不足，会导致护罩片转动时出现轴向窜动，长期运行后护罩片错位脱落；如果楔形抵接面角度偏差过大，会导致护罩收拢时无法完全叠合，出现缝隙，无法起到有效防护作用。在实际选型替换时，只需要核对三个铰接凸台的中心距、基座总长度与安装槽宽度，即可完成适配，不需要调整护罩的其他结构，大幅降低设备维护的配件替换成本。这类零件虽然体积不大，却是防护系统中不可或缺的基础构件，其结构精度直接影响整套垂直护罩的运行可靠性，一旦销件出现磨损断裂，会导致护罩卡滞，甚至造成内部传动部件外露，引发设备故障或安全事故，因此在结构设计时充分考虑了长期往复运动下的耐用性，所有承力部位的壁厚都经过载荷校核，能够满足常规工业设备每天上千次往复运动的长期使用需求。
