带刻度量取功能的液体比例混合瓶盖结构

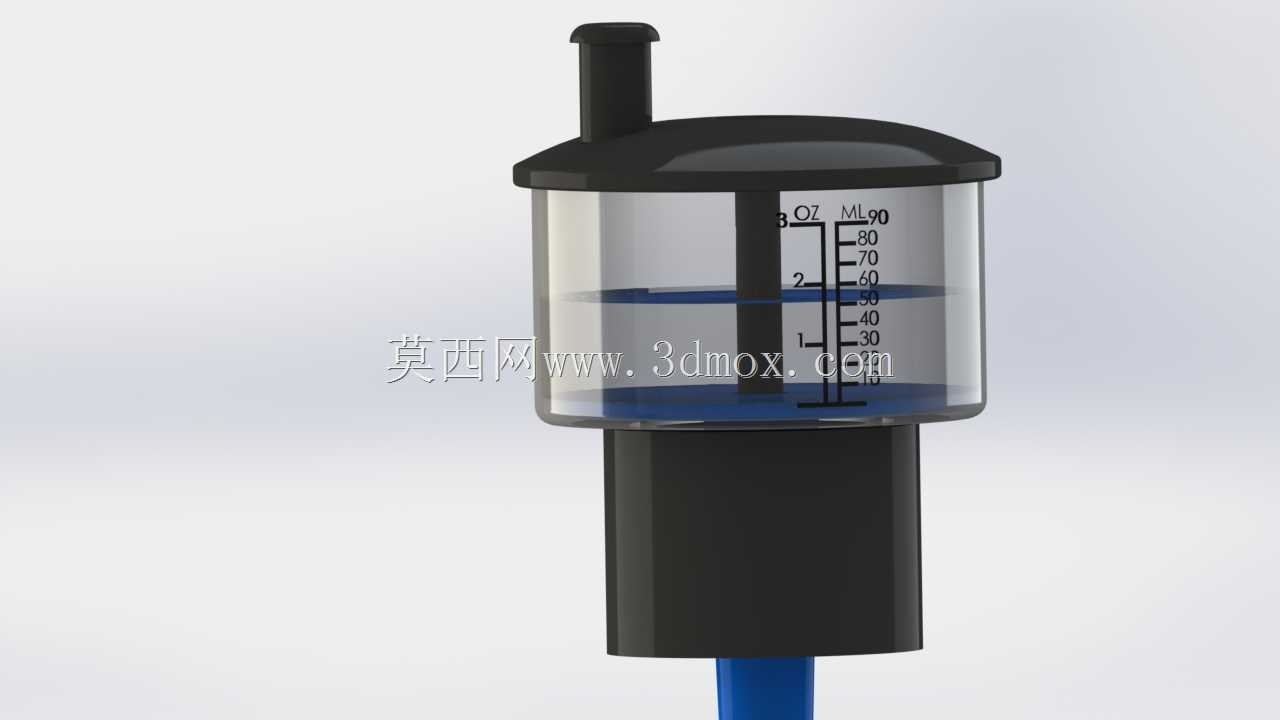

　　在小型实验室试剂调配、家用清洁液配比、园艺营养液稀释这类小剂量液体混合场景中，经常会遇到需要精准量取单种液体体积、再完成多液混合的需求，传统操作需要额外准备量筒、量杯，转移过程中容易出现液体挂壁损耗、洒落污染的问题，这款带计量功能的比例混合瓶盖，正是针对这类小流量定比例配液场景设计的集成式功能部件。从结构设计逻辑来看，整个部件采用同轴分层布局，上部为透明计量腔，侧壁同步印刷盎司与毫升双单位刻度线，量程覆盖0-90mL区间，刻度分度值设置为10mL，能够满足日常小剂量配液的常规精度需求，透明腔体选用高透光耐常见溶剂的工程塑料材质，观测液位时无视觉畸变，可清晰看到腔体内蓝色浮标的位置，快速读取当前量取的液体体积。

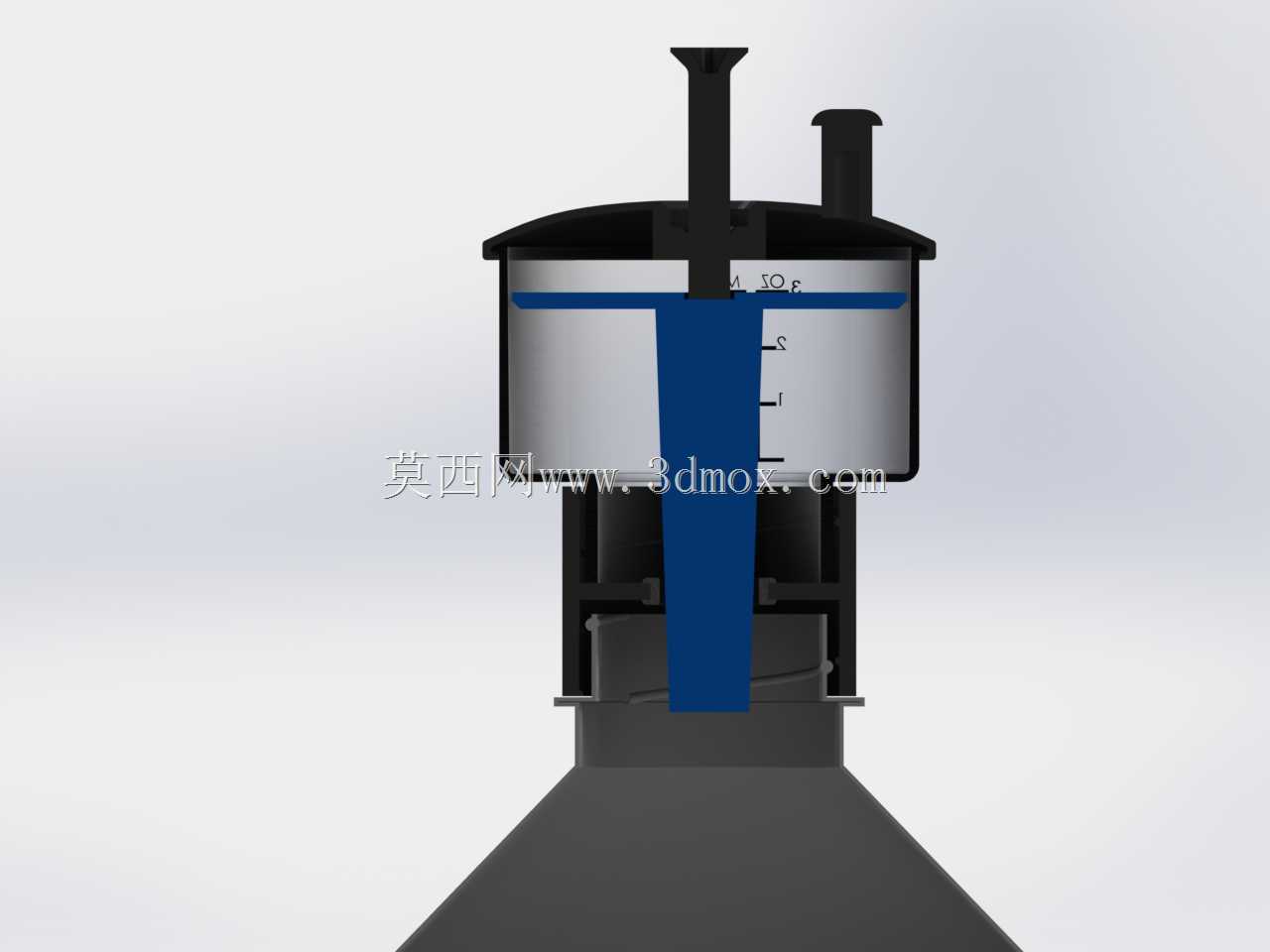

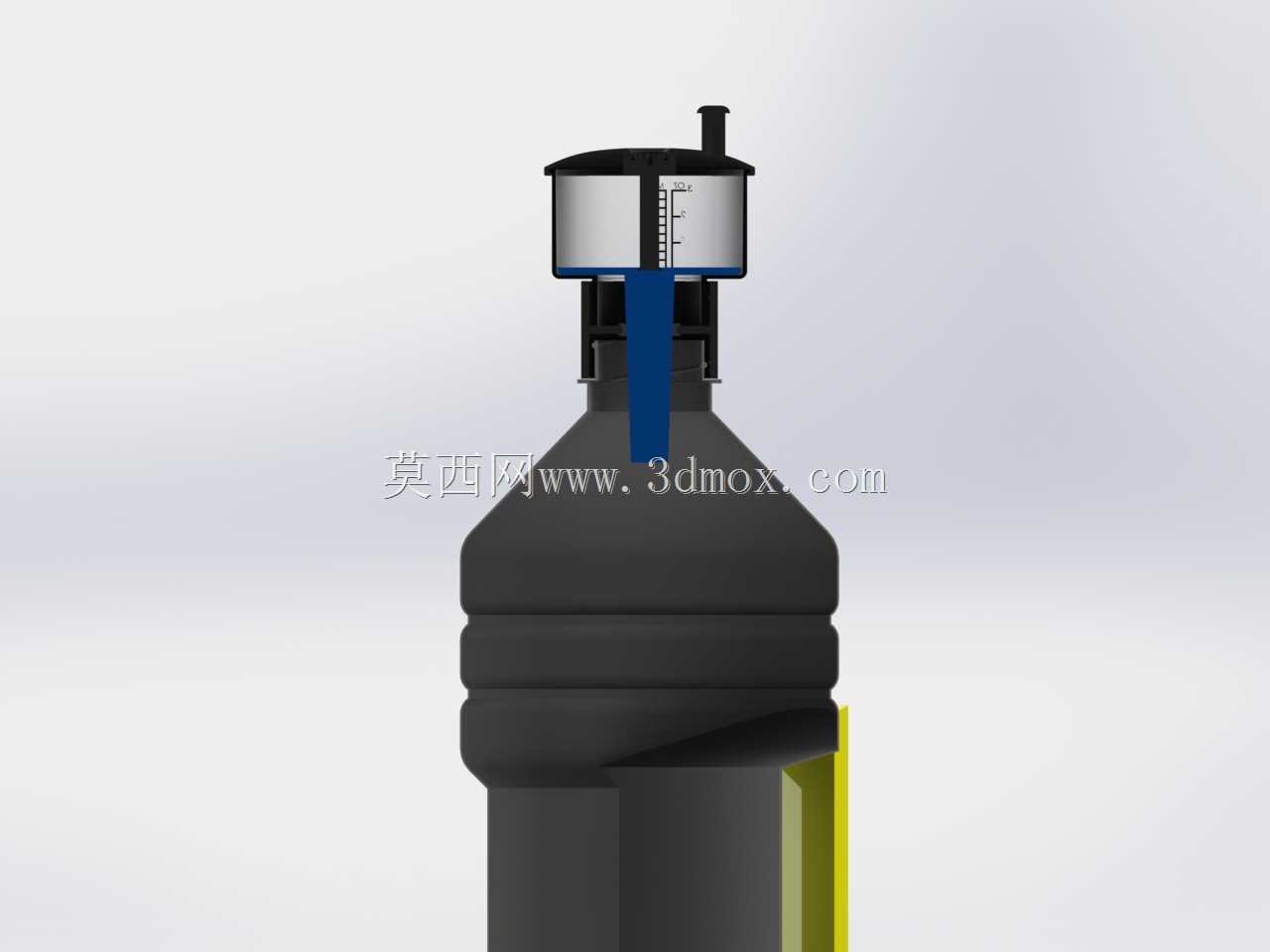

　　计量腔顶部设置独立的排气柱结构，在液体从下方容器进入计量腔的过程中，腔体内的空气可通过排气柱顺畅排出，避免气堵导致的液位上升缓慢、计量不准问题，排气柱的内径经过匹配计算，既保证排气效率，又不会在倾斜取液时出现液体从排气口漏出的情况。下部为黑色连接基座，内壁设置标准螺纹接口，可适配市面常见口径的塑料储液瓶，基座与透明计量腔的衔接位置预留了环形密封槽，用于安装配套的橡胶垫圈，装配后垫圈被压紧在螺纹端面与腔体台阶之间，可承受常规倒置、倾斜操作下的液体压力，无渗漏风险。操作逻辑上，用户无需额外倾倒储液瓶，只需将装配好该瓶盖的储液瓶倒置，储液瓶内的液体会在重力作用下进入上部计量腔，待腔体内液位上升至目标刻度位置时，将瓶身扶正，

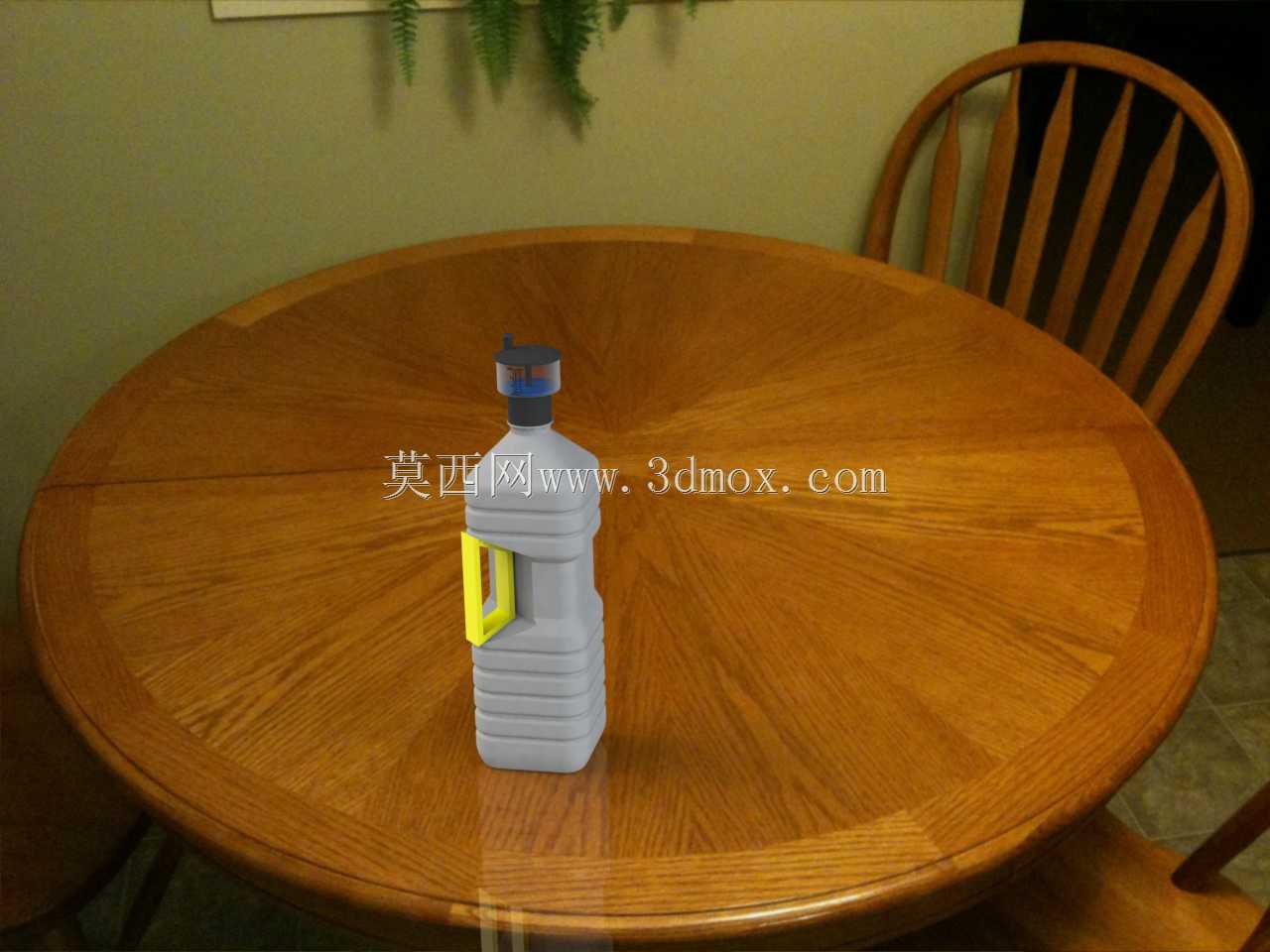

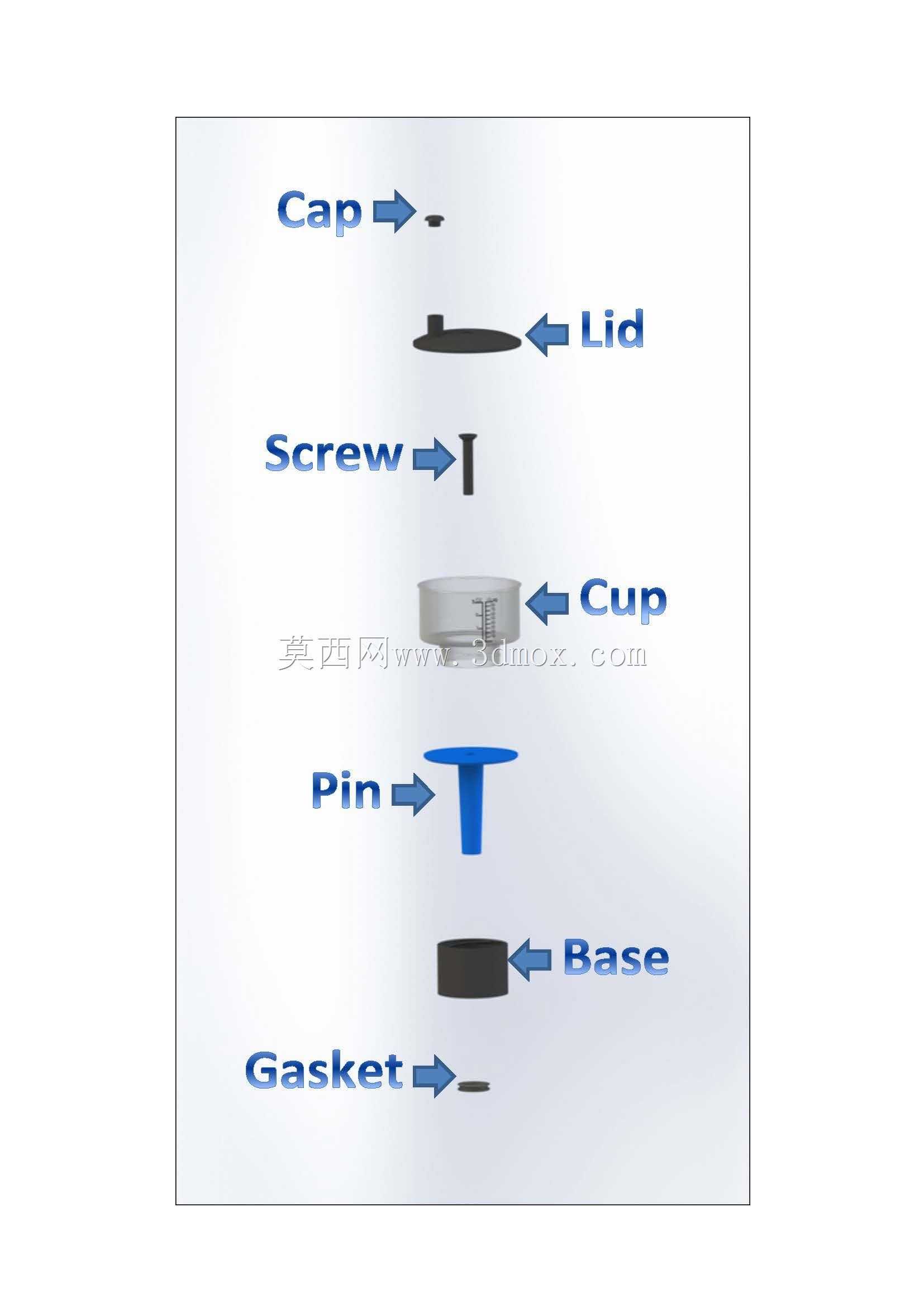

　　计量腔内多余的液体会回流至储液瓶内，此时计量腔内留存的液体即为目标体积的待取液，可通过顶部出口导出完成定量取用，若需要混合多种液体，可依次将不同储液瓶上的该瓶盖内量取好的液体注入同一混合容器，完成比例调配，全程无需额外量具，减少液体转移环节的损耗与污染。从安装边界来看，整个部件总高度控制在120mm以内，最大外径为65mm，安装后突出储液瓶瓶口的高度不超过100mm，不会占用过多收纳空间，常规家用橱柜、实验室试剂架均可轻松放置。零件拆分设计上，除了必须使用橡胶材质的密封垫圈外，其余所有结构件均采用等壁厚设计，壁厚均匀控制在2mm，无尖锐棱角与大落差结构，完全适配FDM与光固化3D打印的工艺要求，打印时无需添加大量支撑结构，

　　后期去除支撑的工作量极小，个人用户也可自行打印替换损坏的零件，降低使用成本。计量腔内部的浮标采用低密度耐溶剂塑料制作，密度略大于常见的水基清洁液、营养液、试剂溶液，可稳定浮在液面上，不会因液体冲击出现卡滞在刻度腔内壁的情况，浮标上表面设置醒目的蓝色标识环，与透明腔体形成明显视觉差，快速读取液位时无需刻意凑近即可确认数值。在实际使用测试中，该结构对水基液体的计量误差可控制在5%以内，完全满足民用、常规非精密实验场景的配液精度要求，针对黏度略高的液体，可通过适当放大进液通道内径的方式调整适配，无需改动整体布局结构。连接基座的螺纹采用通用瓶口螺纹规格，无需定制特殊接口，用户可直接将其替换原有普通瓶盖使用，不需要对现有储液容器做任何改造，适配成本极低。
