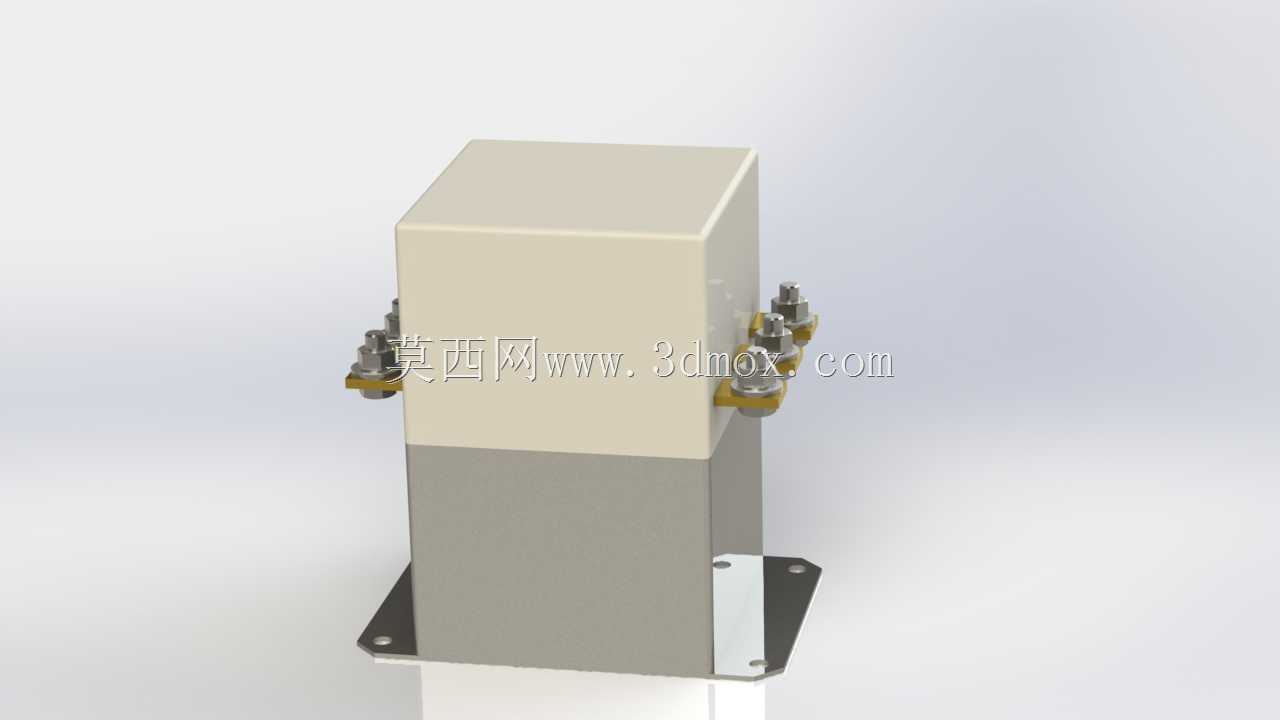

在低压配电与工业控制回路的搭建场景中,这类双极式大电流通断元件是动力回路分合的核心执行部件,常被安置在机柜内部的安装梁上,承担电机主回路、大功率负载回路的通断控制任务,适配交流50/60Hz、额定工作电压至690V的配电场景,在机床控制、生产线动力配电、小型成套柜集成项目里都有广泛的应用空间。从结构设计逻辑来看,该元件采用上下分段式壳体布局,上半段为米白色绝缘阻燃壳体,内部封装电磁驱动机构、触头灭弧系统,下半段为金属质感的基座段,既承担内部结构的支撑定位作用,也兼顾安装后的散热传导需求,底部伸出的L型安装支脚带预制安装孔,可直接通过螺栓固定在35mm标准安装轨或者机柜安装板上,安装孔位的间距符合常规低压电器的安装尺寸规范,
不需要额外定制转接板就能完成现场装配。元件两侧对称布置的接线端子采用螺栓压接结构,每个端子配套防松垫片与锁紧螺母,可适配16-70平方毫米的多股铜芯电缆,压接后能满足大电流工况下的接触可靠性要求,避免长期运行后端子发热松动的问题;端子外侧的绝缘凸台设计,能增大不同极之间的爬电距离,即使在潮湿、多粉尘的工业车间环境中,也能降低极间击穿短路的风险。设计阶段针对现场安装的操作便利性做了多处细节优化,壳体侧面的端子标识采用模压成型工艺,长期使用不会出现标识磨损脱落的问题,方便运维人员后期检修核对接线;整体外形的方正结构设计,能最大化利用机柜内部的安装空间,相邻元件并排安装时不会出现结构干涉,
预留的接线操作空间能满足常规压线工具的操作角度需求,不需要额外预留过大的安装间隙。从安装边界尺寸来看,元件主体的截面尺寸控制在紧凑范围内,高度方向的尺寸适配常规低压柜的元件安装层间距,不会出现柜门关闭干涉的问题;底部安装支脚的折弯角度经过校核,安装后元件主体与安装板之间预留有3mm左右的间隙,既可以避免壳体与金属安装板直接接触造成的绝缘隐患,也能让空气在壳体底部形成流通通道,带走元件工作时产生的热量,降低长期满负载运行时的温升。这类元件的结构建模需要重点关注内部电磁机构与外部壳体的配合公差,壳体的分型面位置要匹配实际注塑生产的开模逻辑,接线端子的螺纹参数要符合通用电工配件的标准规范,安装支脚的孔位公差要控制在±0.1mm范围内,
保证虚拟装配时能与标准安装轨、安装板的孔位完全对齐。在实际设备选型配套时,这类元件常与热继电器、断路器组成电机启动回路,建模时需要预留与相邻配套元件的安装间隙,保证整套启动组件装配后结构紧凑、接线顺畅,不会出现端子与相邻元件外壳距离过近的绝缘问题。壳体表面的筋条设计既可以提升壳体的结构强度,避免安装锁紧时壳体出现变形,也能增加壳体的散热面积,提升元件的带载能力;上下壳体之间的卡扣连接结构,在建模时需要还原卡扣的配合角度与锁紧量,保证虚拟装配时卡扣能顺利卡合,不会出现装配干涉或者配合过松的问题。
