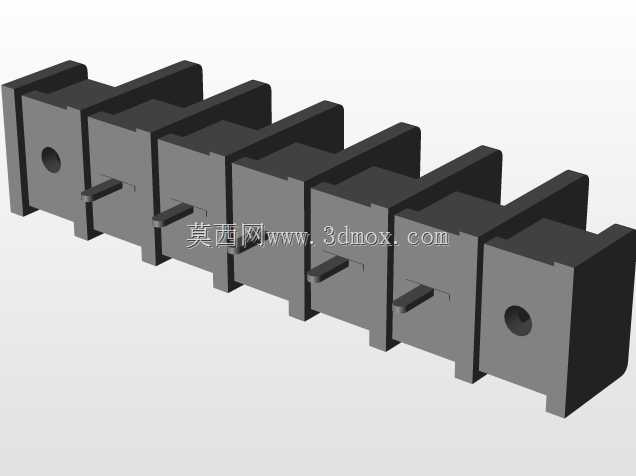

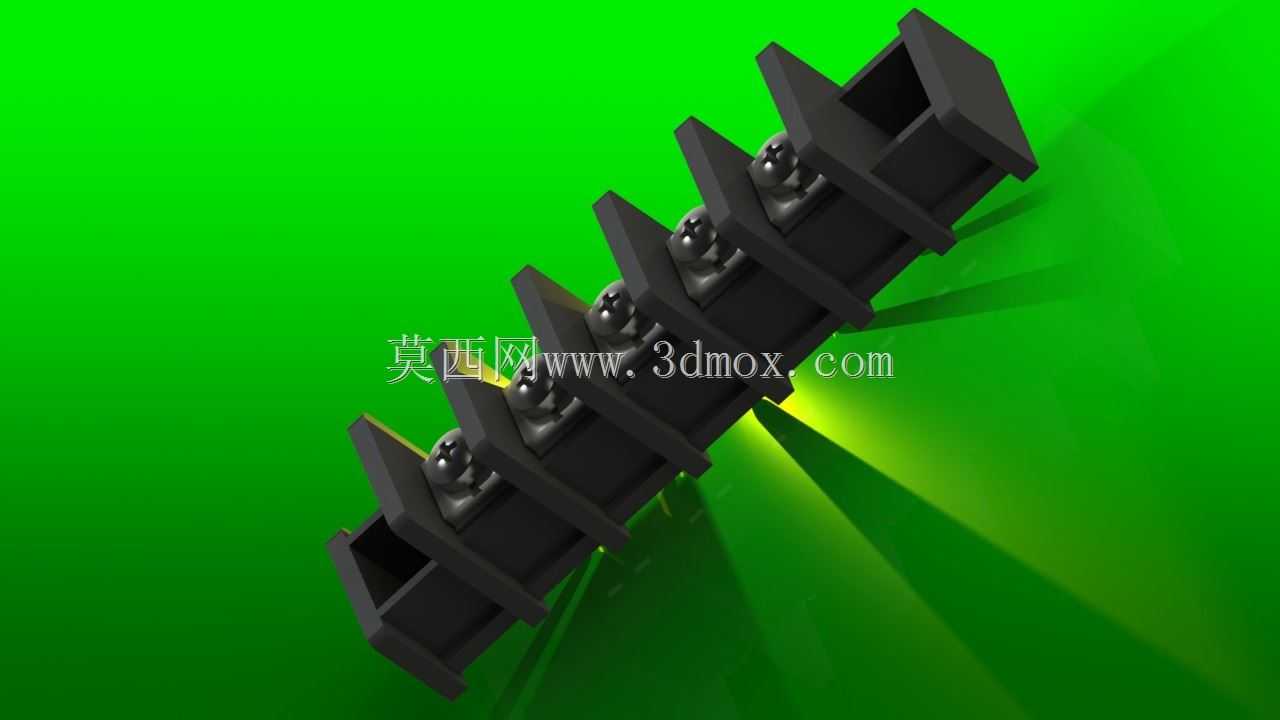

5x10规格栅栏式接线电源端子结构

　　在低压电气柜、小型工控设备、电源模块的内部布线场景里，这类栅栏式电源终端是解决多股导线可靠接驳的核心基础部件，很多刚入行的结构工程师容易忽略这类小零件的安装边界设计，最后导致整机布线时出现导线干涉、端子距壳壁安全距离不足、压线螺丝拧动空间不够的问题，反而拖慢整机组装效率。从实际使用场景来看，这类端子主要承担电源回路的分线接驳功能，单回路可承载常规低压直流或工频交流的小功率电流传输，相邻端子之间的凸起栅栏结构，本质是为了增加不同极导线之间的爬电距离，避免多股导线压接后散丝外露引发的极间短路问题，尤其是在车间多尘、潮湿的工控使用环境下，栅栏的隔挡作用能大幅降低积尘、凝露带来的绝缘失效风险。做这款端子的三维结构设计时，

　　首先要锚定的是5x10mm的核心安装尺寸边界，这里的尺寸既包含端子本体的宽度与安装孔位的间距参数，也对应适配导线的线径压接范围，设计时要先确定压线腔体的内部容积，保证单股硬线或者带冷压端头的软线能完全置入腔体，不会出现导线被压片裁切、压接后导线外露过长的问题。端子本体的基座采用绝缘耐温的工程塑料材质，建模时要注意基座两侧的定位卡扣结构，这个结构是为了让多个同规格端子能快速拼接成任意位数的端子排，不需要额外的拼接固定件，组装时直接沿卡槽滑入就能完成多联拼接，适配不同回路数量的接线需求。压线螺丝的行程设计是这类端子的细节重点，建模时要预留足够的螺丝拧动空间，保证螺丝刀能垂直对准螺丝槽口，不会因为相邻栅栏的遮挡导致拧螺丝时打滑、

　　刮伤端子基座；同时压接金属片的弧度要做适配设计，当螺丝下压时，金属片能均匀包裹导线线芯，不会出现单点压接导致的线芯压断、接触电阻过大的问题。从安装边界来看，这款端子在布局到PCB板或者设备安装板上时，要注意端子尾部的导线弯曲半径预留，尤其是接较粗的多股软线时，端子后侧至少要留出等同于导线外径3倍的弯曲空间，避免导线被过度弯折导致线芯断裂、绝缘皮破损；端子前端的操作侧要留出足够的螺丝刀操作空间，不能被设备内的其他结构件遮挡，否则现场接线、后期维护时根本无法完成压线操作。另外，端子两端的挡边结构设计，一方面是对最外侧的接线腔体做绝缘防护，避免最边缘的导线与设备金属壳体直接接触，另一方面也能作为多联拼接时的端部定位，

　　让整排端子安装后保持整齐，不会出现单节端子偏移的问题。很多工程师在选型这类端子时，只看额定电流电压参数，忽略外形尺寸与安装空间的匹配，最后打样后才发现端子突出安装板的高度超过了设备内的层间间距，或者安装孔位与预设的固定孔对不上，反而要重新改板，所以在三维建模阶段就要把端子的所有安装尺寸、操作空间、干涉边界都做全参数化设计，方便后续整机组装时做干涉检查。这类端子的金属导电部分采用导电性能优异的铜质基材，表面做镀锡处理，既可以降低接触电阻，也能避免长期使用后氧化导致的接触不良，建模时金属件与塑料基座的配合公差要控制在合理范围，保证金属件能牢固嵌在塑料基座内，不会出现压线时金属件被顶出基座、松动移位的问题。栅栏的高度设计也要匹配安全规范要求，保证相邻两极之间的爬电距离满足低压电气的绝缘要求，不能为了压缩端子整体体积就降低栅栏高度，否则会留下极间短路的安全隐患。在实际设备布线时，这类端子相比螺丝直接压接在接线柱上的方式，布线效率更高，后期维护更换导线也更方便，不需要把整段线路拆开，只需要松开对应回路的压线螺丝就能完成导线更换，广泛用在小型开关电源、工控板卡、小型电气控制盒、LED驱动电源等产品的内部电源接线环节，是低压电气连接领域非常通用的基础连接部件。
