履带式行走机构总成三维设计

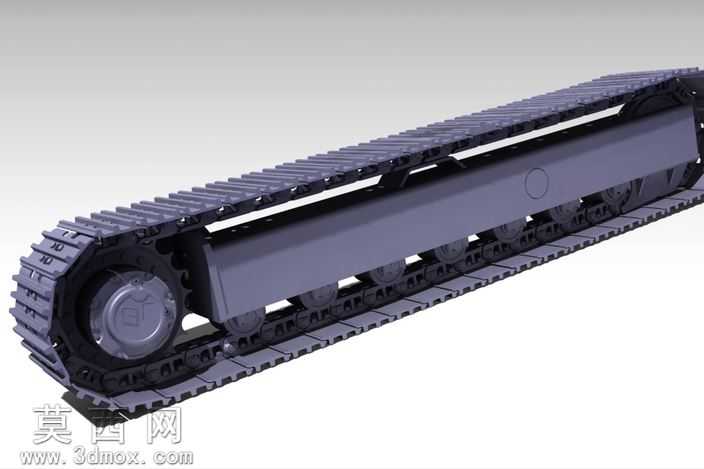

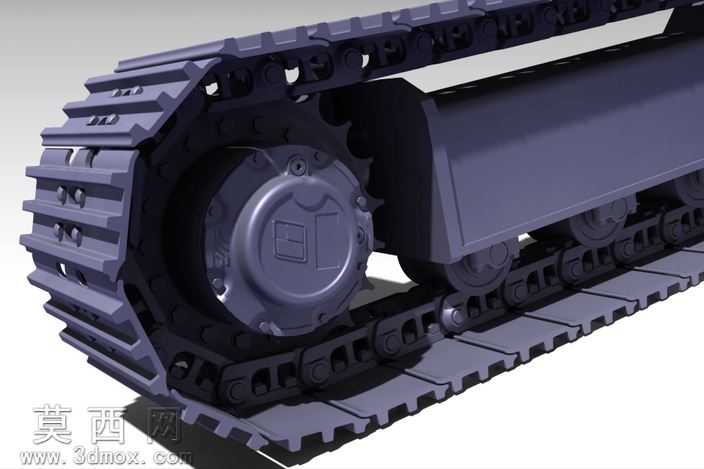

本作品为履带式行走机构的三维建模设计，整体采用参数化建模方式完成，在三维建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的尺寸进行了精准约束，确保各部件装配后不存在干涉问题。模型整体呈现为长条形履带底盘结构，主体承载梁采用箱型结构设计，在建模时对梁体的壁厚、安装位都做了细化处理，既保证了结构强度的可视化呈现，也还原了真实底盘的布局逻辑。履带部分采用模块化建模思路，将单个履带板作为基础单元，通过阵列配合路径约束完成整条履带的装配，每片履带板的啮合齿、连接销孔都做了精细建模，能够清晰展示履带与驱动轮、负重轮的啮合关系。驱动轮布置在底盘一端，建模时还原了轮体的齿形结构、轮毂安装位以及端盖的细节特征，负重轮沿底盘纵向均匀排布，每个负重轮的轮体、转轴、安装支架都独立建模后完成装配，能够直观展示行走机构的承重传力路径。渲染阶段采用了哑光金属材质模拟主体梁架的金属质感，履带与轮体部分采用稍深的耐磨金属材质，通过光影调整突出各部件的结构轮廓，让整个装配体的层级关系清晰可辨。设计过程中优先考虑了履带行走机构的通用性，整体结构预留了足够的安装接口，可适配不同类型的 tracked 设备搭载需求，建模时对易磨损的啮合部位做了结构强化的设计表达，还原了工程应用中履带底盘的设计考量。整个模型装配逻辑清晰，各部件的约束关系完整，能够直观展示履带行走机构的运行原理，从驱动轮的动力输入，到履带的循环传动，再到负重轮的承重支撑，每一处结构都做了对应的建模还原，没有省略关键的传动与连接结构，可用于机械原理展示、结构参考等场景。
