热熔胶型材包覆缠绕设备三维设计

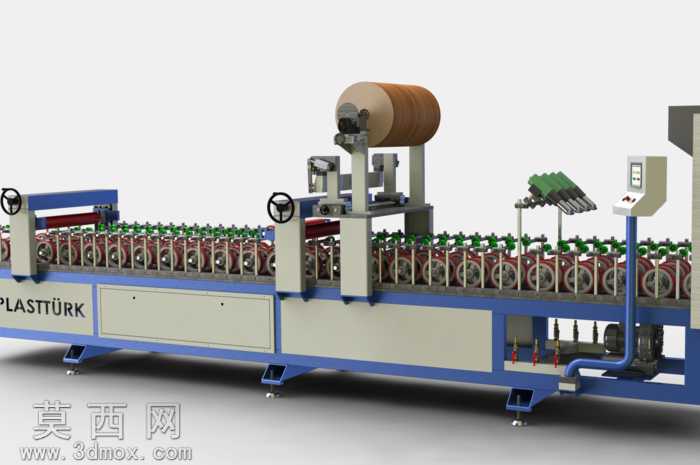

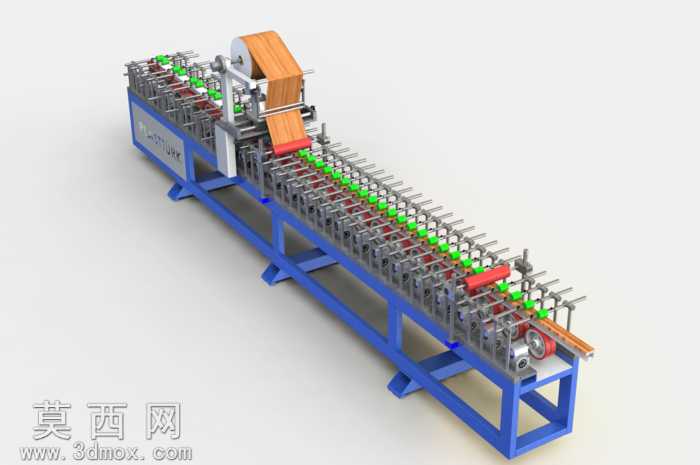

本模型为热熔胶包覆缠绕设备，整体采用SolidWorks进行全参数化三维建模，完整还原了设备的整机结构与各功能模块的装配关系，建模过程中严格遵循机械设计的公差配合标准，所有运动部件均预留了合理的装配间隙与运动行程，可直接用于工程出图或运动仿真验证。从结构设计来看，设备采用分段式长机架布局，底部设置可调式支撑脚杯，可适配不同平整度的车间安装地面，机架主体采用方通焊接框架搭配钣金护板，兼顾结构刚性与外观整洁度。设备进料端设置了手动调节手轮机构，可根据待加工型材的截面尺寸快速调整压合辊的间距，适配不同规格的型材包覆作业需求。放卷机构位于设备中段上方，采用气胀轴结构固定装饰膜卷，搭配张力控制组件，可保证膜料输送过程中张力恒定，避免出现膜料褶皱、偏移的问题。设备的核心包覆段排布了多组可调式压辊组件，每一组压辊都可独立调整角度与压合力度，能够适配平面、曲面、凹凸槽等多种复杂截面型材的表面包覆需求，保证装饰膜与型材表面紧密贴合，无气泡、翘边缺陷。设备末端设置了成品出料导向架与控制电箱，电箱上集成了温度控制、速度调节、启停操作等功能模块，操作逻辑清晰，符合一线生产人员的操作习惯。建模过程中对所有钣金件、机加工件、标准件都赋予了对应的材质属性，机架部分赋予碳钢喷塑材质，压辊部分赋予橡胶与镀铬钢材材质，膜卷赋予纸质与PVC膜材质，渲染后可直观呈现设备的真实外观效果。设计过程中充分考虑了设备的维护便捷性，所有传动辊、调节机构都设置在易操作的位置，日常维护时无需拆解大量结构即可完成检修与配件更换，同时管路与线路都预留了合理的排布空间，避免生产过程中出现管线干涉磨损的问题。该设备可广泛应用于门窗型材、装饰线条、墙板等建材的表面覆膜加工工序，相比传统冷胶包覆设备，热熔胶工艺具备固化速度快、粘接强度高、环保无溶剂的优势，模型完整还原了热熔胶包覆的工艺布局，可作为同类设备设计开发的参考方案，也可用于设备售前方案展示、操作人员培训等场景。
