蓄热式燃烧器用蜂窝陶瓷元件结构

　　在钢铁行业的步进式加热炉、机械加工行业的热处理炉、建材行业的陶瓷烧成窑、石化行业的管式加热炉这类热工设备中，蓄热式燃烧技术的普及度逐年提升，而蜂窝陶瓷蓄热元件正是这类燃烧系统里直接决定热回收效率的核心承载部件。这类元件的核心作用是在燃烧器的换向周期内，快速将高温烟气携带的显热储存下来，在下一个换向周期内将流经孔道的助燃空气或燃气预热到接近烟气出口的温度，以此大幅降低排烟热损失，提升热工设备的整体热效率，同时还能通过均匀的气流分配降低燃烧过程的氮氧化物生成量，满足工业热工设备的节能减排要求。

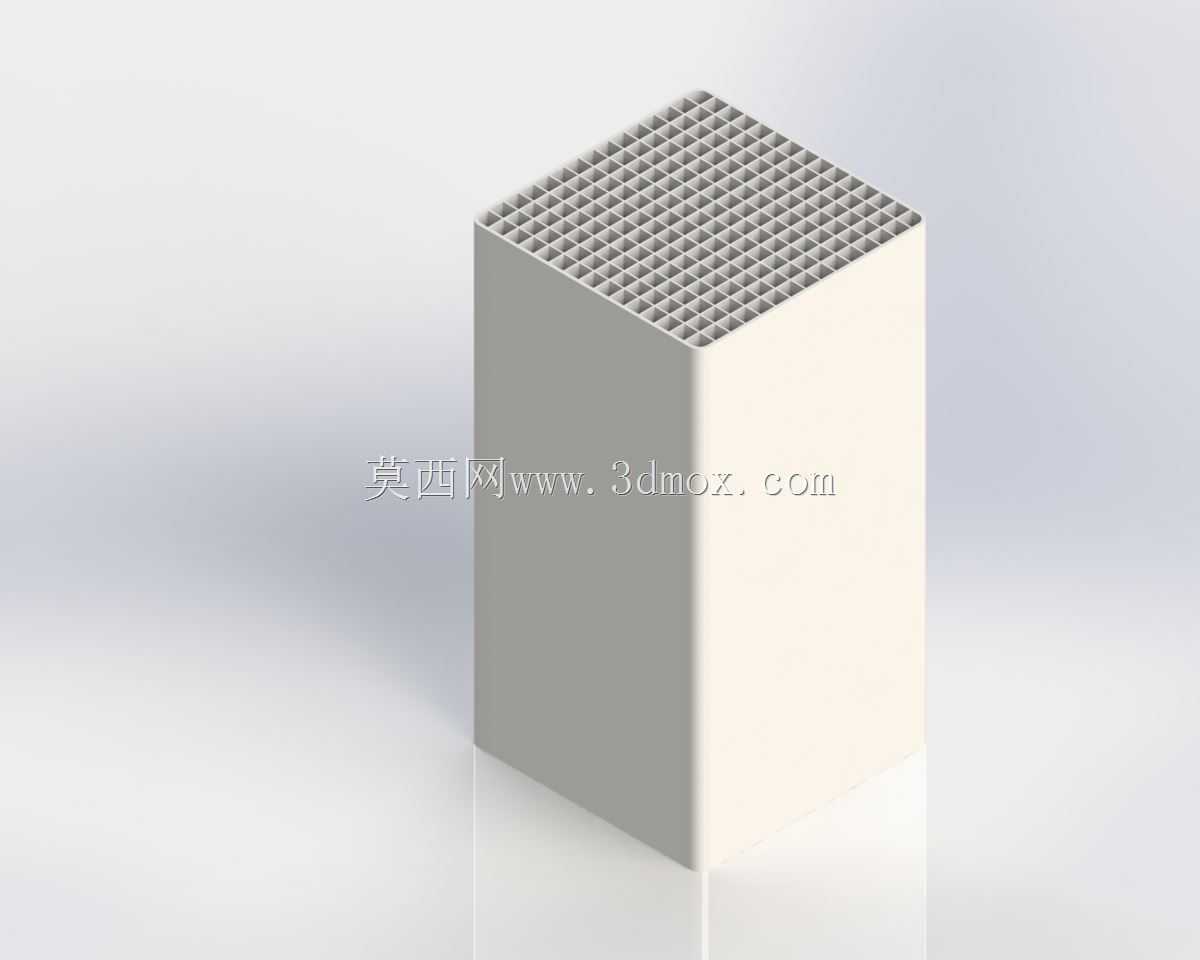

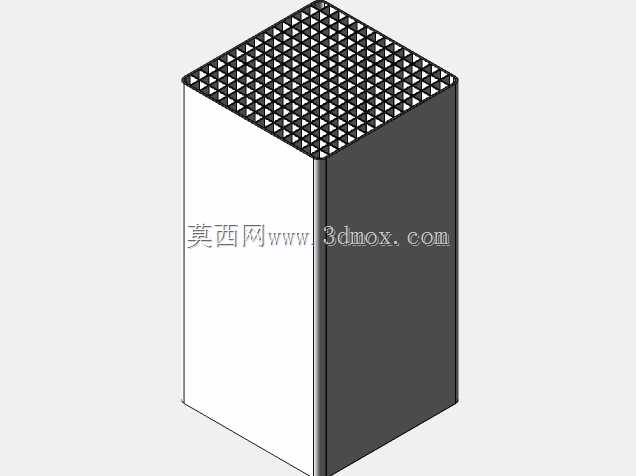

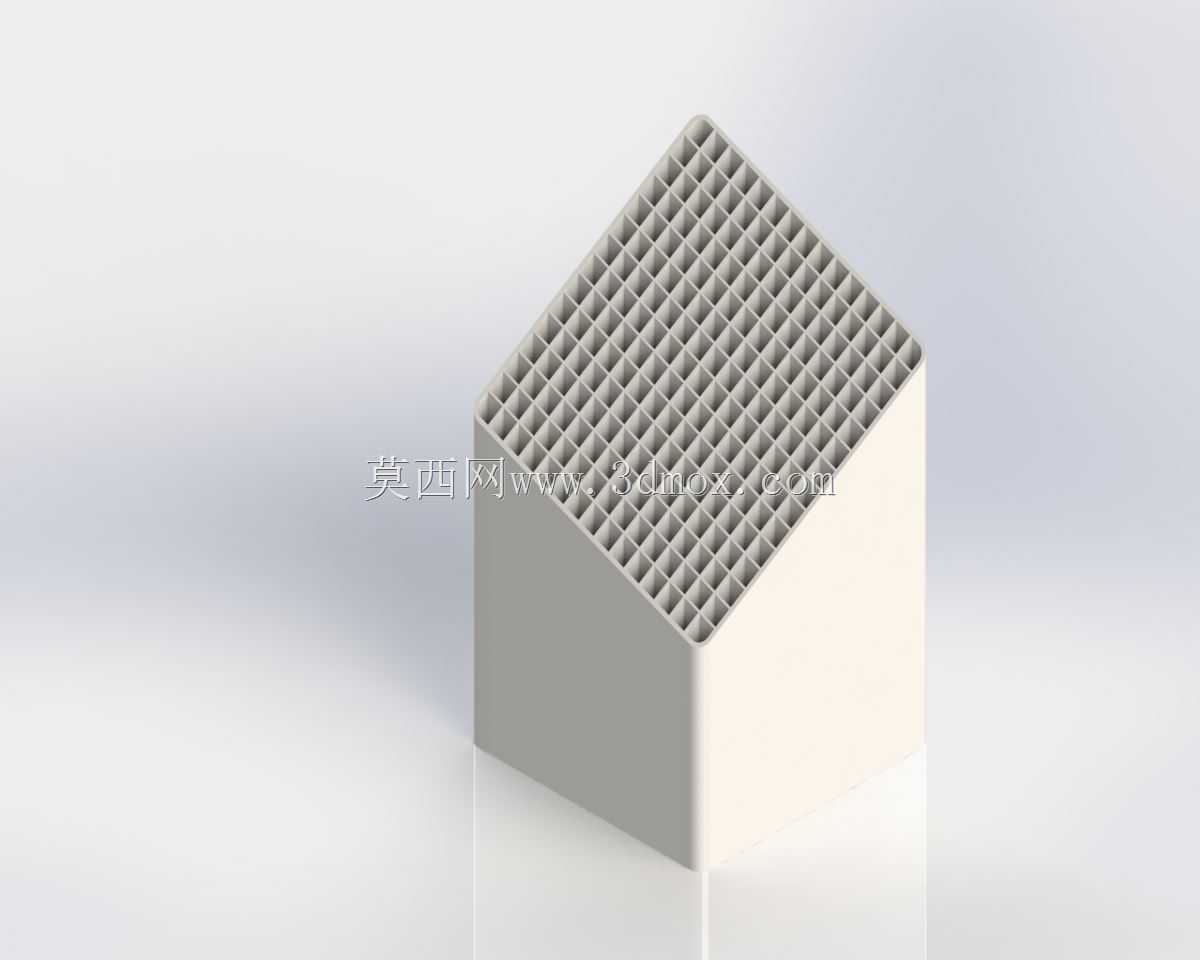

　　从结构设计逻辑来看，这类蜂窝陶瓷元件采用直通孔的正六棱柱外形，端面为规整的正方形，内部孔道为等截面正方形通孔，孔壁厚度均匀，相邻孔道之间的壁厚控制在1mm以内，孔密度根据应用场景的不同通常在100-400目区间选择。设计时首先要考虑的是比表面积与气流阻力的平衡：孔密度越高，单位体积的蓄热体换热面积越大，蓄热和放热的响应速度越快，但对应的气流沿程阻力也会随之升高，需要匹配燃烧器配套的引风机压头参数；孔密度过低则会导致换热效率不足，无法达到预期的空气预热温度。直通孔的设计一方面是为了降低气流流通阻力，减少风机的运行能耗，另一方面也便于长期运行过程中积灰的吹扫清理，避免孔道堵塞造成的气流分布不均问题。

　　外形尺寸的设计需要严格匹配蓄热式燃烧器的蓄热室安装边界，单块元件的端面边长通常控制在100-200mm区间，长度根据蓄热室的深度设计为100-300mm不等，安装时采用多块元件整齐堆叠的方式填充整个蓄热室截面，元件之间预留0.5-1mm的安装间隙，用来抵消陶瓷材料在高温下的热膨胀量，避免高温运行过程中元件因热应力挤压开裂。安装时需要保证所有元件的孔道方向与气流方向完全平行，不能出现孔道错位的情况，否则会大幅提升局部气流阻力，造成蓄热室内气流偏流，部分区域的蓄热体无法充分参与换热，甚至会因局部过热导致元件损坏。

　　从功能特性上看，这类蜂窝陶瓷元件通常采用堇青石、莫来石或刚玉-莫来石复合材质烧制，具备良好的抗热震性能，能够承受蓄热式燃烧器频繁换向带来的急冷急热温度冲击，长期在1200-1400℃的高温环境下工作不会出现明显的软化、变形或者开裂问题。同时陶瓷材质本身具备良好的化学稳定性，在接触高温烟气中的硫化物、氮氧化物等腐蚀性组分时不会发生明显的腐蚀损耗，使用寿命远高于传统的球状、块状蓄热体。孔道的规整排布使得气流通过蓄热体时的分布更加均匀，进入燃烧室的预热空气流速一致，能够让燃气与空气的混合更加充分，燃烧火焰更加稳定，避免局部高温区的出现，进一步降低热力型氮氧化物的生成浓度。

　　在实际选型适配过程中，需要根据燃烧器的额定功率、换向周期、设计预热温度来确定所需蜂窝陶瓷元件的总装填体积、孔密度参数以及材质等级。比如在高温段的蓄热室区域，需要选用刚玉含量更高、耐火度更高的材质，而在靠近烟气出口的低温段，则可以选用成本更低的堇青石材质，在保证使用寿命的前提下控制整体制造成本。堆叠安装时需要在蓄热室的内壁铺设陶瓷纤维保温层，一方面减少蓄热室的对外散热损失，另一方面也能缓冲陶瓷元件与金属壳体之间的热膨胀差，避免元件受挤压破损。日常运维过程中，需要定期利用压缩空气对孔道进行吹扫，清除烟气携带的粉尘、积碳等杂质，防止孔道堵塞造成的阻力上升、换热效率下降问题，当发现元件出现开裂、熔融、孔道堵死比例超过5%时，需要及时更换对应位置的元件，避免影响整个燃烧系统的运行稳定性。
