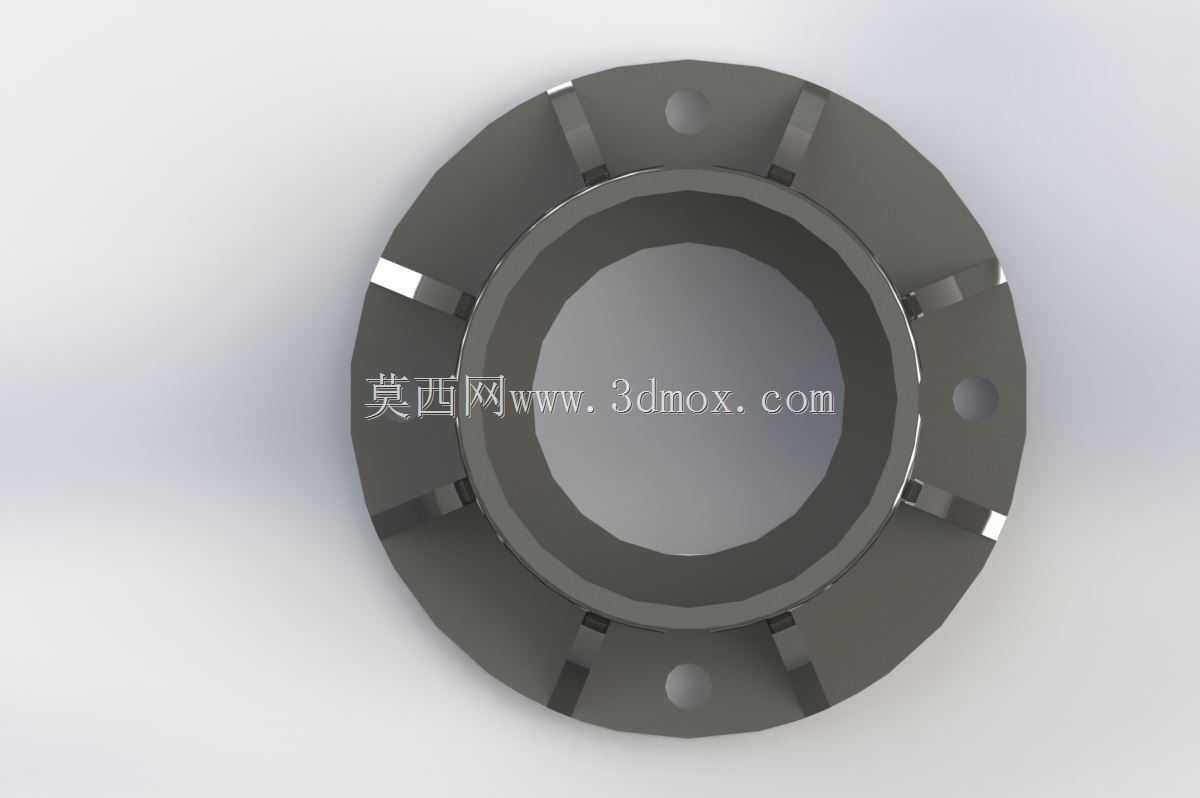

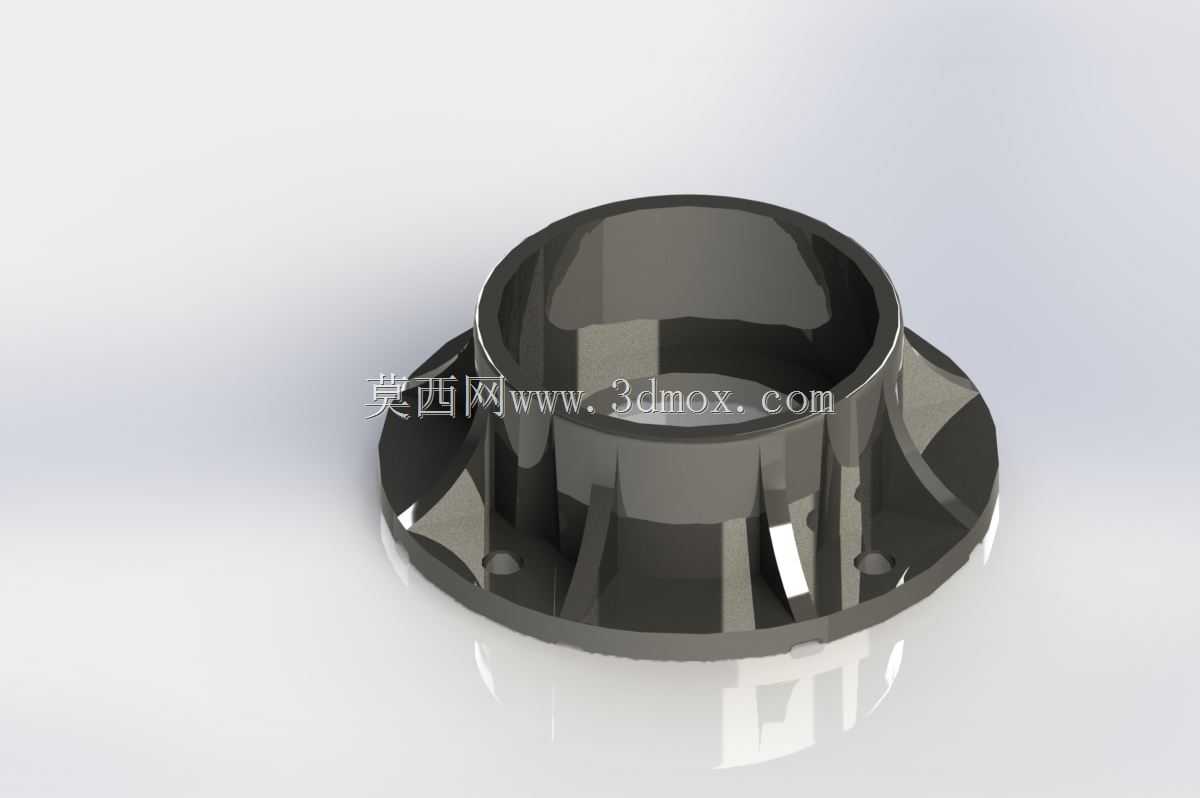

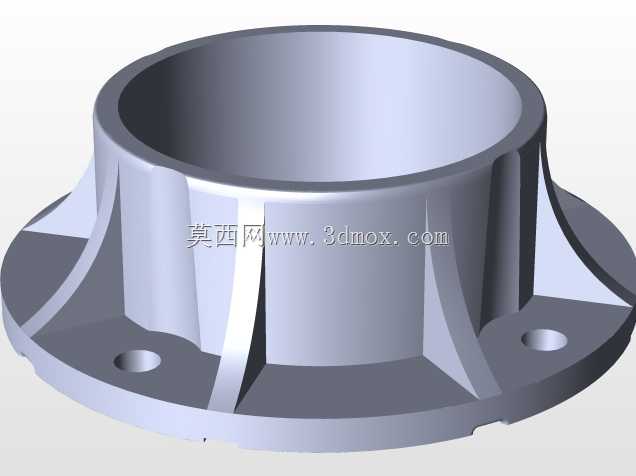

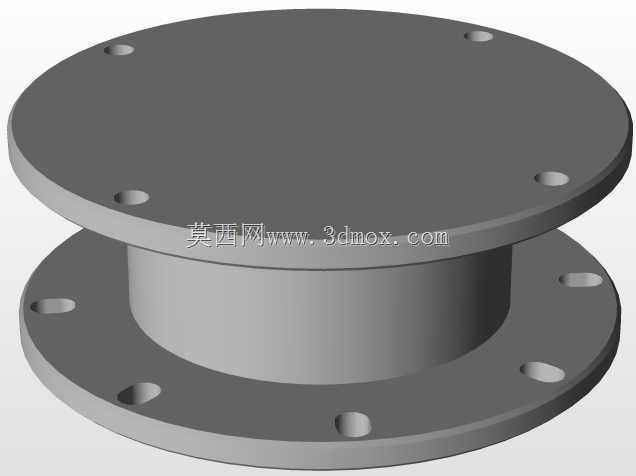

电力输配电用C型间隔绝缘支撑构件

项目分类:通用机械零部件 发布时间:2021-12-29 ID:476106
  • 电力输配电用C型间隔绝缘支撑构件
  • 电力输配电用C型间隔绝缘支撑构件
  • 电力输配电用C型间隔绝缘支撑构件
  • 电力输配电用C型间隔绝缘支撑构件
  • 电力输配电用C型间隔绝缘支撑构件

  在10kV及以下电压等级的户内开关柜、户外环网柜、母线桥排布场景里,这类C型间隔绝缘件是排布多组母排时绕不开的基础支撑构件,很多刚入行的结构设计人员容易把它和母线夹、支柱绝缘子的功能混淆,实际上它的核心作用是在有限的柜内安装空间里,为平行排布的多根母排提供稳定的侧向间隔支撑,同时阻断不同相母排之间的爬电路径,避免母排因电动力、长期运行振动出现移位、绝缘距离不足引发的放电故障。

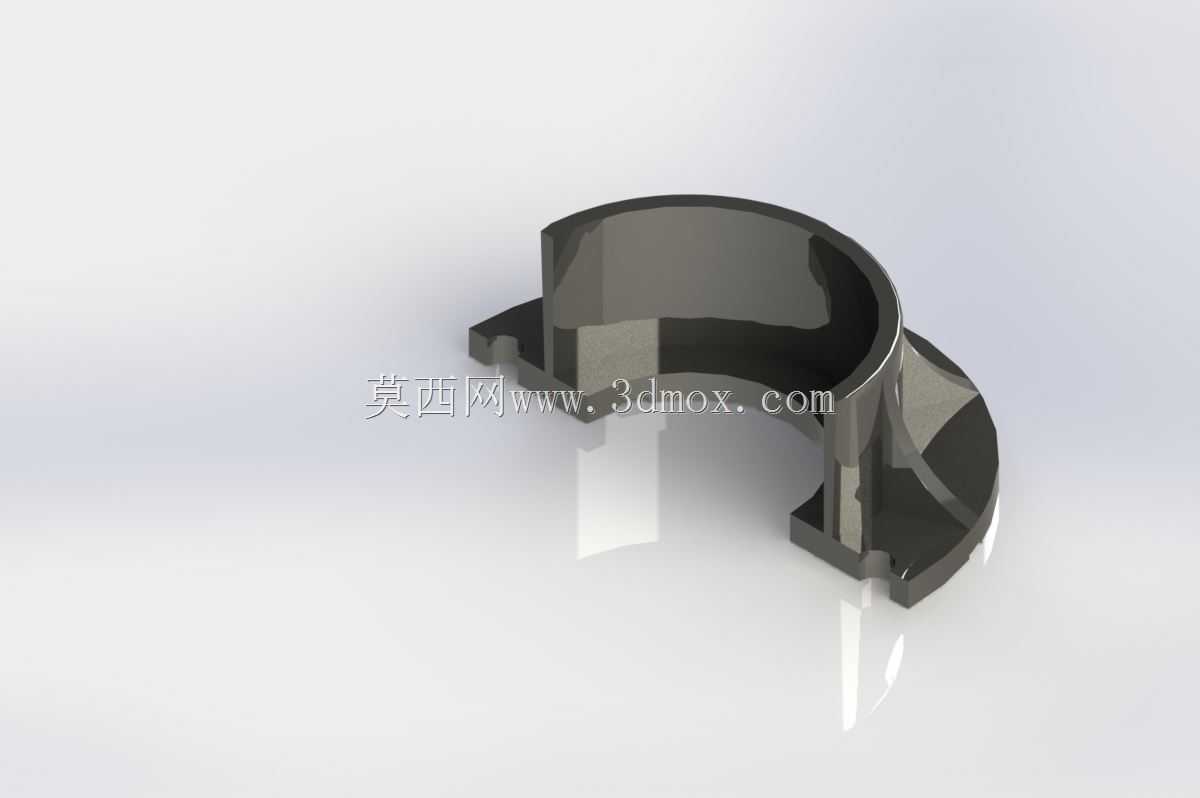

  从结构设计逻辑来看,这个构件采用半开放C型抱合结构而非传统的闭环抱箍,核心考量是现场母排安装的作业效率——传统闭环绝缘子需要将母排从端部穿入,对于已经完成拼接的长段母排改造、柜内紧凑空间作业来说操作难度极大,而C型开口结构可以直接从母排侧向卡入,配合端部的限位凸台完成定位,不需要拆解原有母排的连接结构,现场安装的作业时长能缩短60%以上。构件的主体壁厚做了渐变处理,和母排接触的内侧支撑面壁厚比外侧防护边厚2mm,这是因为母排短路时产生的瞬时电动力会直接作用在支撑接触面上,加厚的接触面可以承受瞬时千牛级的冲击载荷而不出现开裂,外侧的薄边则是为了拉长爬电距离,通过边缘的折边结构增加沿面的爬电路径长度,在不增加整体构件轴向尺寸的前提下满足绝缘等级要求。

  安装边界方面,这类构件的内侧圆弧面是和标准规格的矩形母排、圆母排做适配的,设计时预留了0.2mm的安装间隙,避免母排热胀冷缩时和绝缘件硬接触产生应力集中;构件底部的法兰式定位边带有两个对称的安装卡槽,不需要额外打孔,直接卡入柜内的安装横梁的C型钢槽内就能完成轴向定位,安装时只需要确认卡槽卡入到位、母排和绝缘件接触面无毛刺异物即可,不需要额外的紧固件固定,大幅减少了柜内的金属零件数量,也避免了金属紧固件带来的电场畸变问题。

  实际选型时需要注意,这类间隔绝缘件的支撑间距不能超过1.2米,当母排截面大于100*10mm时,支撑间距需要缩短到0.8米以内,避免母排自重导致的挠度变形压坏绝缘件的支撑边;构件的开口方向需要和母排的受力方向垂直,也就是开口朝向母排排布的侧向,不能朝上或者朝下,否则短路电动力作用下容易出现母排从开口处脱出的问题。另外在高海拔、高湿凝露的使用场景下,这类构件的表面需要做疏水处理,设计建模时要避免表面出现尖角、凹坑,防止凝露积水引发沿面闪络,所有的棱边都做了R1.5以上的圆角过渡,一方面是减少注塑成型时的应力集中,避免构件长期使用出现开裂,另一方面也是为了均匀电场,减少局部场强过高引发的电晕放电。

  从建模的细节来看,这个构件的内侧支撑面做了细微的防滑纹理,不是完全光滑的平面,纹理深度控制在0.1mm,既可以增加和母排之间的摩擦力,防止母排长期振动出现移位,又不会因为纹理过深导致积灰、影响绝缘性能;构件的端部限位凸台高度比母排厚度高3mm,刚好可以挡住母排的侧边,同时不会超出母排的外边缘,避免占用额外的柜内空间。很多新手建模时容易忽略绝缘件的拔模斜度,这个构件的所有外表面都做了1度的拔模斜度,内侧支撑面因为是和母排配合的工作面,拔模斜度控制在0.5度以内,既满足注塑成型的脱模要求,又不会影响和母排的配合精度。
