立式不锈钢罐体承托固定支架结构

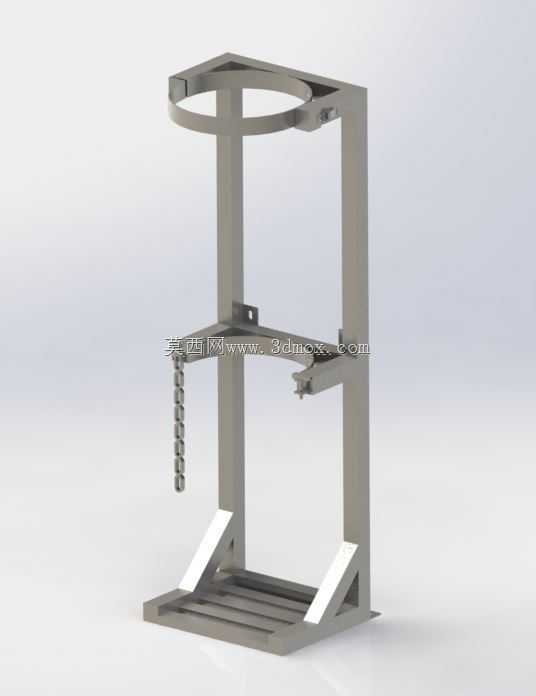

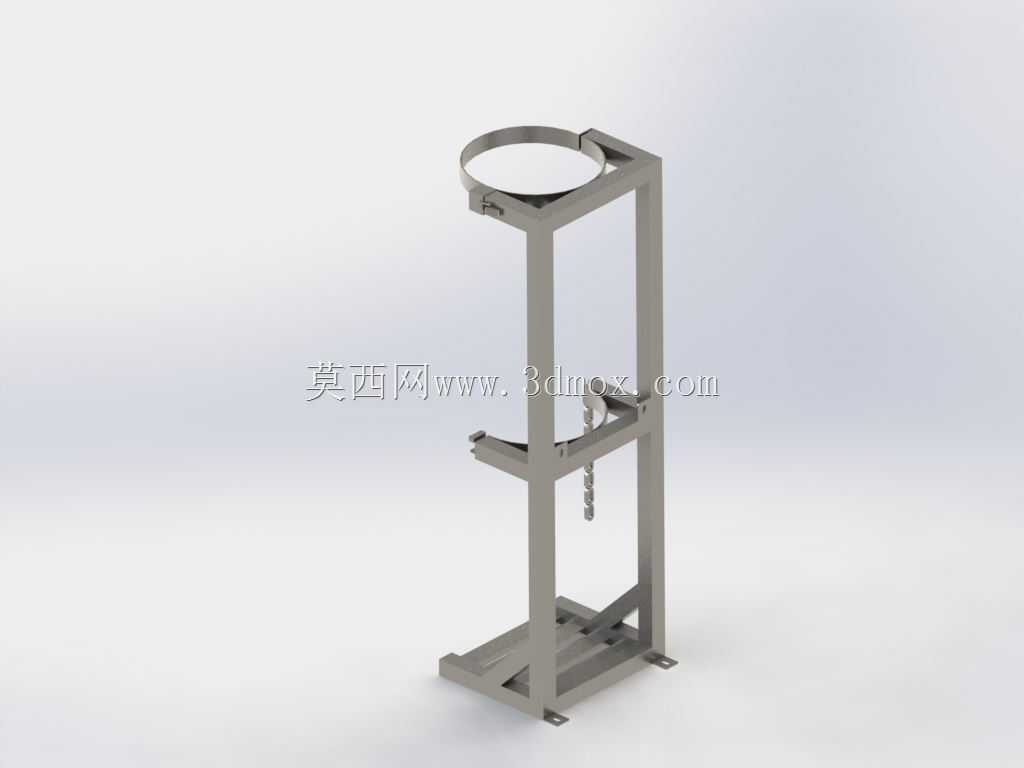

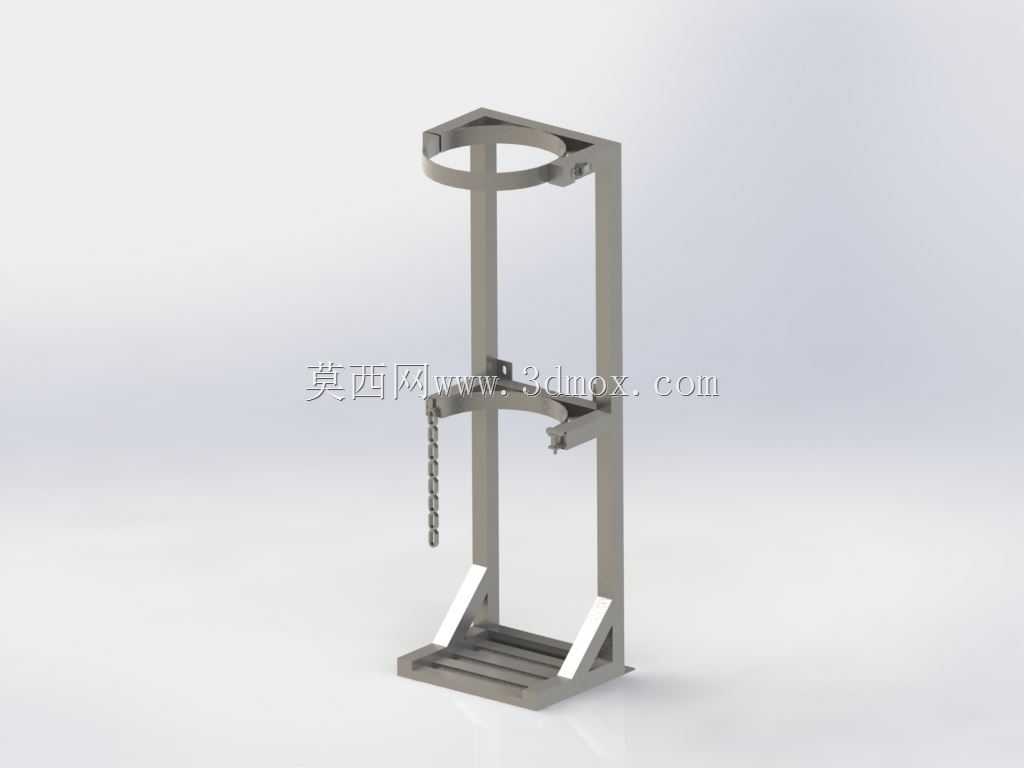

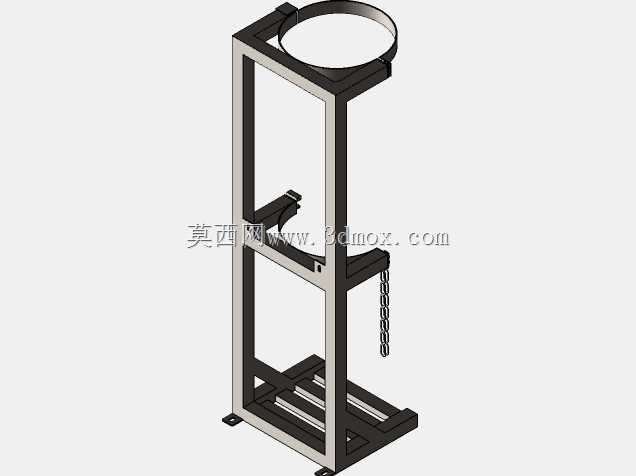

　　在化工、食品加工、实验室流体处理、小型制药配料等场景中，立式承压或常压不锈钢罐体的固定一直是现场安装的核心细节——这类罐体多为圆柱薄壁结构，若直接放置在地面或操作台上，受物料加注冲击、设备运行振动、外接管路拉扯影响，极易出现倾斜、滑移甚至倾覆风险，同时罐体底部无架空空间的话，排液口无法对接管路，日常清洁维护也难以清理罐底积污，这款不锈钢罐架正是针对这类痛点设计的专用承托固定构件。从结构设计逻辑来看，整个支架采用304不锈钢方管作为主承载型材，整体为立式门型框架结构，顶部设置整圈环形抱箍，抱箍内径与目标罐体的外径做公差配合，单边预留1-2mm的安装间隙，方便罐体吊装就位，抱箍侧面设置快拆式锁紧螺栓，可在罐体放入后快速收紧，

　　限制罐体的径向窜动，避免加注物料时罐体出现圆周方向的晃动。主框架的两根竖直方管作为主要承力立柱，立柱内侧设置两处可调节的辅助支撑顶块，顶块表面包覆橡胶垫，可根据罐体实际高度调整固定位置，顶住罐身中部的加强筋位置，分散罐体装满物料后的重量载荷，避免所有重量都集中在顶部抱箍处造成罐壁变形。支架底部采用格栅式承托平台，平台由多根平行不锈钢方管焊接而成，格栅间隙控制在15mm，既可以承托罐体底部的重量，让罐体的垂直载荷直接传递到支架底座，又能让罐底残留的液体、清洗废水顺着间隙流下，不会在支架表面积液造成腐蚀，底座四个角设置三角形加强筋板，连接竖直立柱与底部框架，提升整个支架的抗扭刚度，避免受侧向力时框架出现开焊变形。

　　考虑到部分场景下需要外接接地链消除静电，支架左侧立柱上预留了链条挂装位，配套的不锈钢链条可直接连接罐体的静电接地点与车间接地网，满足易燃易爆物料加注时的防静电要求，不用现场额外焊接挂点。从安装边界来看，这款支架的底部 footprint 控制在400mm×400mm范围内，可直接放置在标准操作台上，也可通过底座上预留的四个膨胀螺栓孔固定在地面，适配的罐体直径范围为200-250mm，罐体总高度适配范围为800-1200mm，安装时不需要对罐体做额外焊接改造，只需要将罐体吊入支架，锁紧顶部抱箍、调整中部顶块位置即可完成固定，整个安装过程单人即可操作，不需要大型吊装设备配合。在实际使用场景中，这类支架多用于小型配料罐、实验室储液罐、

　　车间移动式供料罐的固定，相比传统的角钢焊接支架，整体采用不锈钢材质，耐水耐常见化学试剂腐蚀，日常清洗可直接用高压水枪冲洗，不会出现漆面脱落生锈的问题；框架所有焊接位置都做了打磨抛光处理，没有尖锐毛刺，符合食品、制药车间的卫生安全要求，不会积灰藏污。设计过程中特意做了受力校核，当罐体装满密度为1.2g/cm³的液体时，整个支架的最大应力出现在底部加强筋位置，应力值远低于不锈钢的许用应力，安全系数达到2.5以上，可满足长期满载使用的强度要求；顶部抱箍的锁紧力经过计算，可承受1000N的水平侧向推力，满足外接管路插拔、设备移动时的受力要求，不会出现罐体移位的问题。另外支架底部的格栅平台距离地面有100mm的架空高度，足够安装罐底的排液球阀、对接排液管路，也方便日常清洁时清理支架下方的地面卫生，没有清洁死角。相比市面上常见的通用型罐体支架，这款结构特意优化了立柱的受力路径，将罐体的垂直载荷直接通过立柱传递到底座框架，没有多余的受力悬臂，整体重量更轻，整体重量不到8kg，移动搬运非常方便，同时结构刚度足够，不会出现满载时支架变形的问题。
