手动式窄槽开槽加工工装夹具

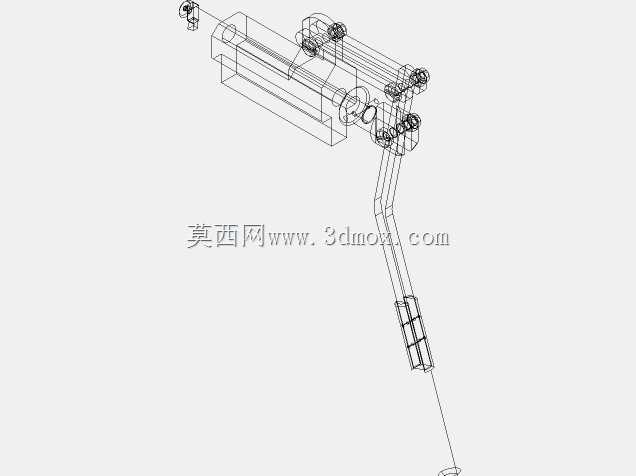

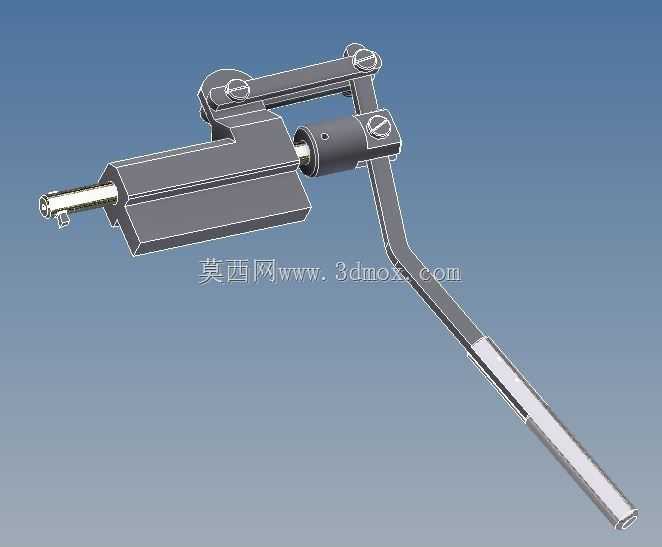

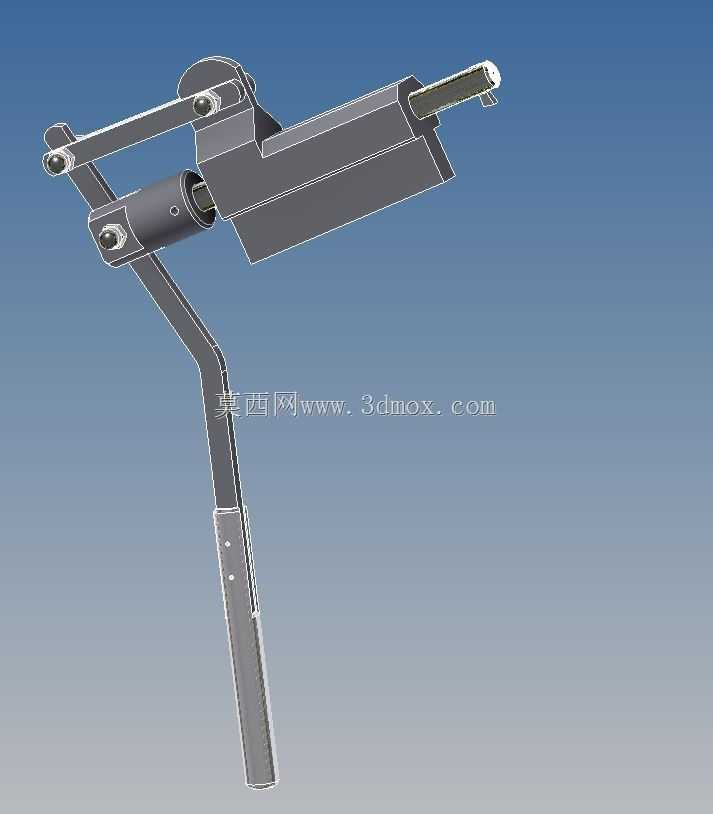

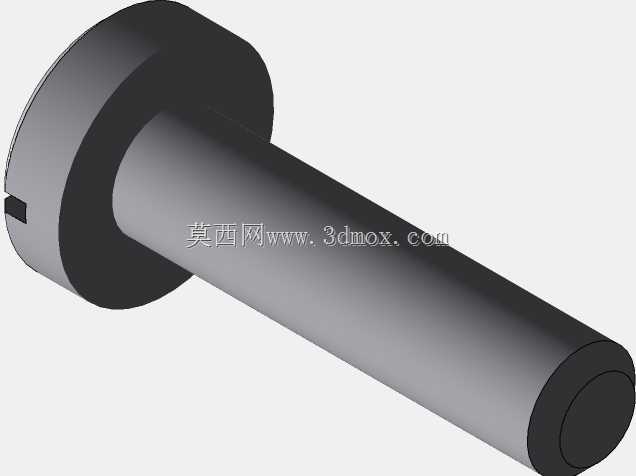

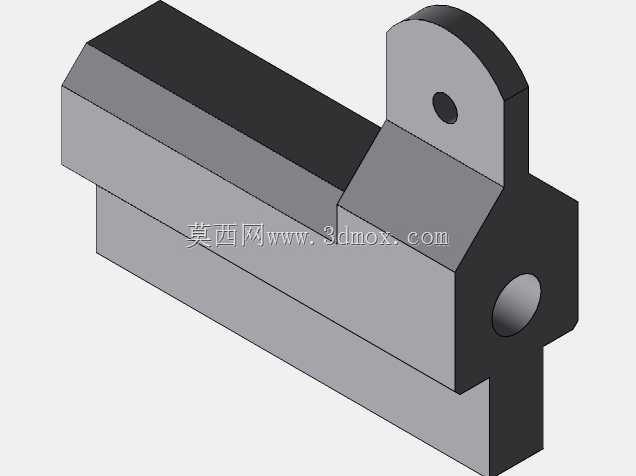

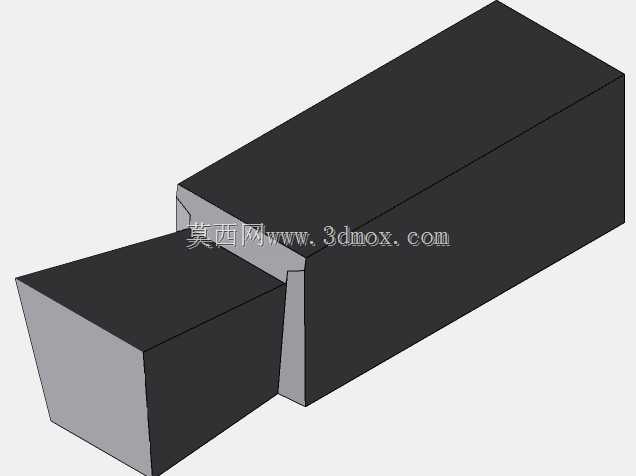

　　在小批量五金件修配、非标零件现场加工场景里，经常会遇到轴类、套类零件表面需要加工宽度4mm以内窄槽的工况，这类加工如果上铣床或线切割设备，往往存在装夹找正耗时久、小批量加工成本高的问题，尤其是设备维修、样件试制阶段，零件转运到机加工车间的周期长，会直接拖慢整体项目进度，这款手动开槽工具就是针对这类零散窄槽加工需求设计的便携式工装。从结构设计来看，整套工具采用手动摇杆驱动的进给逻辑，主体夹持部分可以快速固定在待加工零件的外圆或基准面上，不需要额外搭建复杂的装夹平台，前端的刀座部分预留了标准切槽刀的安装位，刀具伸出量可以根据槽深需求灵活调整，锁紧结构采用侧面顶丝固定，换刀时不需要拆解整套工装，松开顶丝就能完成刀片更换，

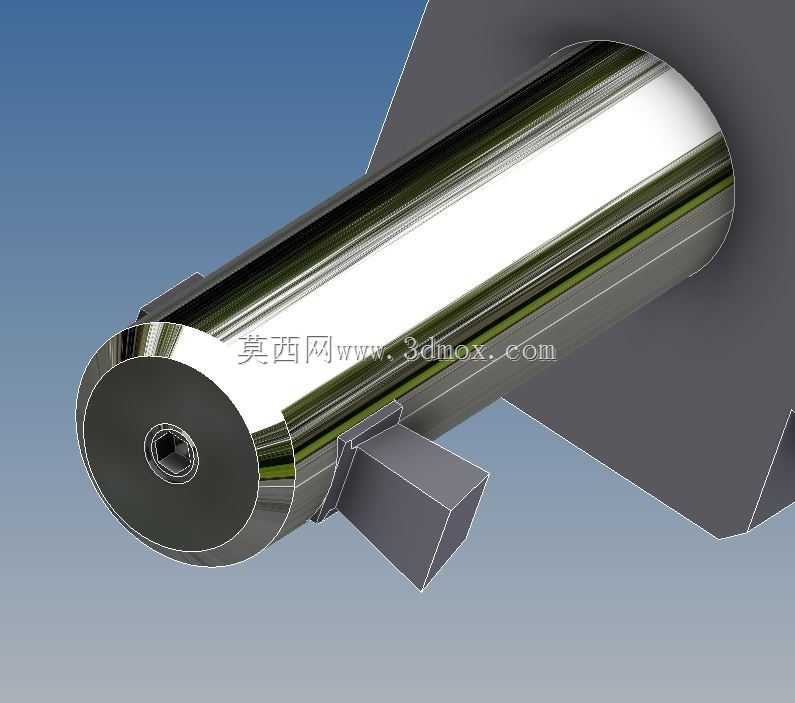

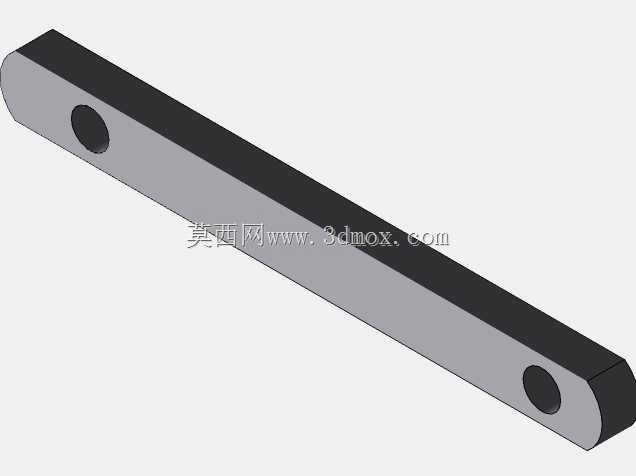

　　适配市面上常规的小型高速钢切槽刀片。操作时摇动手柄，内部的连杆机构会将手柄的回转运动转化为刀具的直线进给运动，进给行程经过限位结构约束，不会出现过切问题，双 nut 导向结构能保证进给过程中刀座不会出现偏摆，加工出的槽宽一致性可以控制在0.05mm以内，完全满足样件试制、维修配做的精度要求。考虑到现场使用的便携性，整套工具的主体结构采用轻量化的钢材焊接后铣削加工而成，整体重量控制在单手握持可操作的范围内，不需要额外的吊装或固定台面，只要将前端的定位套套在待加工零件的基准轴颈上，拧紧侧面的锁紧螺钉就能完成装夹，整个装夹过程不超过两分钟，相比传统机加工装夹找正的效率提升数倍。设计过程中特意优化了力臂长度，摇杆的握持段做了防滑处理，

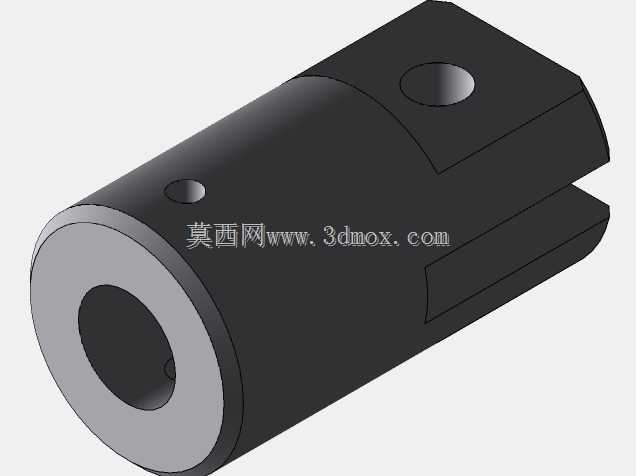

　　手动进给时的作用力经过杠杆放大，即使是硬度在HRC30以内的钢材，也可以轻松完成切槽进给，不需要额外施加过大的手部力量，长时间操作也不会出现明显的疲劳感。安装边界方面，前端定位套的内孔做了系列化的适配设计，可以根据不同直径的待加工零件更换对应的定位衬套，不需要更换整套工装主体，刀座的横向调整行程覆盖了0到4mm的槽宽加工范围，加工槽深最大可以达到3mm，能够覆盖绝大多数小型零件上的卡簧槽、退刀槽、定位槽的加工需求。在设备维修现场，经常会遇到拆卸过程中原有零件的槽位损坏，需要现场重新配做槽位的情况，这类场景下没有条件将零件转运到机加工车间，这款手动开槽工具可以直接带到维修现场完成加工，不需要依赖电力或气源驱动，纯机械结构的可靠性极高，

　　不会出现电动工具卡滞、气源压力不足导致的加工中断问题。结构上的导向副采用了开放式的润滑设计，日常维护只需要定期在导向杆表面涂抹少量润滑脂即可，没有复杂的密封或液压元件，故障率极低，适合在加工条件简陋的现场环境使用。刀座部分的角度经过校准，刀具安装后与待加工零件的轴线保持垂直，加工出的槽壁不会出现锥度，槽底的平面度也能满足装配要求，加工完成的槽位可以直接安装卡簧或定位键，不需要后续的二次修磨。针对小直径零件的加工需求，前端的定位结构做了避让设计，加工位置距离轴端的最小距离可以控制在10mm以内，不会出现刀具与零件轴端干涉的问题，摇杆的回转半径经过优化，操作过程中不会与周边的零件或工装发生碰撞，即使是在空间狭小的设备内部，也能完成局部的开槽作业。整套工具的所有受力部件都经过了强度校核，手动进给时的最大作用力下，连杆和刀座不会出现塑性变形，长期使用后也不会因为磨损导致进给间隙过大，磨损后的导向套可以单独更换，不需要报废整套工装，维护成本极低。在样件试制阶段，设计人员经常需要快速修改零件的槽位尺寸来验证装配效果，使用这款工具可以在工位上直接完成槽位加工，不需要反复送样到机加工车间，能够大幅缩短样件迭代的周期，尤其是在新产品研发的快速验证阶段，这类便携式手动工装的实用价值远高于大型机加工设备。
