快装式对夹螺栓法兰连接结构设计

　　在管路系统、模块化设备拼接以及需要频繁拆装的工装夹具对接场景中，传统法兰连接往往需要双侧预留足够的螺栓穿装空间，遇到安装面紧贴壁板、设备排布紧凑的工况时，常规法兰的穿栓、紧固操作会受空间限制，甚至需要调整周边设备布局才能完成装拆，不少现场运维人员都遇到过因为操作空间不足，只能截断周边管线、拆解相邻部件才能更换密封件的问题，既拖慢运维效率，也容易造成额外的部件损耗。这款螺栓法兰结构正是针对这类紧凑安装场景设计的对夹式连接方案，区别于传统双侧穿栓的法兰形式，该结构将螺栓预装在单侧法兰基体上，对接时只需将配对法兰的对应孔位对准预装螺栓，从单侧完成螺母紧固即可实现可靠连接，无需在对接面另一侧预留扳手操作空间，能适配安装间隙狭窄、

　　单侧封闭的对接工况。从结构功能来看，该法兰组件集成了定位、密封预紧、防松三个核心功能，法兰基体上的预装螺栓采用台阶式定位设计，螺栓根部与法兰本体的沉孔采用过渡配合，既避免螺栓在装拆过程中脱落，也能在对接时起到导向定位作用，无需额外的定位销就能保证两个对接面的同轴度，减少对接时的孔位调整时间。法兰密封面预留了环形密封槽，可适配O型圈、金属缠绕垫等多种密封形式，根据输送介质的压力、腐蚀特性更换对应密封件即可，无需改动法兰主体结构。紧固端采用六角头螺母配合防松垫片的组合，在振动工况下也能保持足够的预紧力，避免长期运行后出现连接松动、介质泄漏的问题。设计过程中重点考量了安装边界的适配性，法兰基体的外轮廓采用切边式三角形布局，

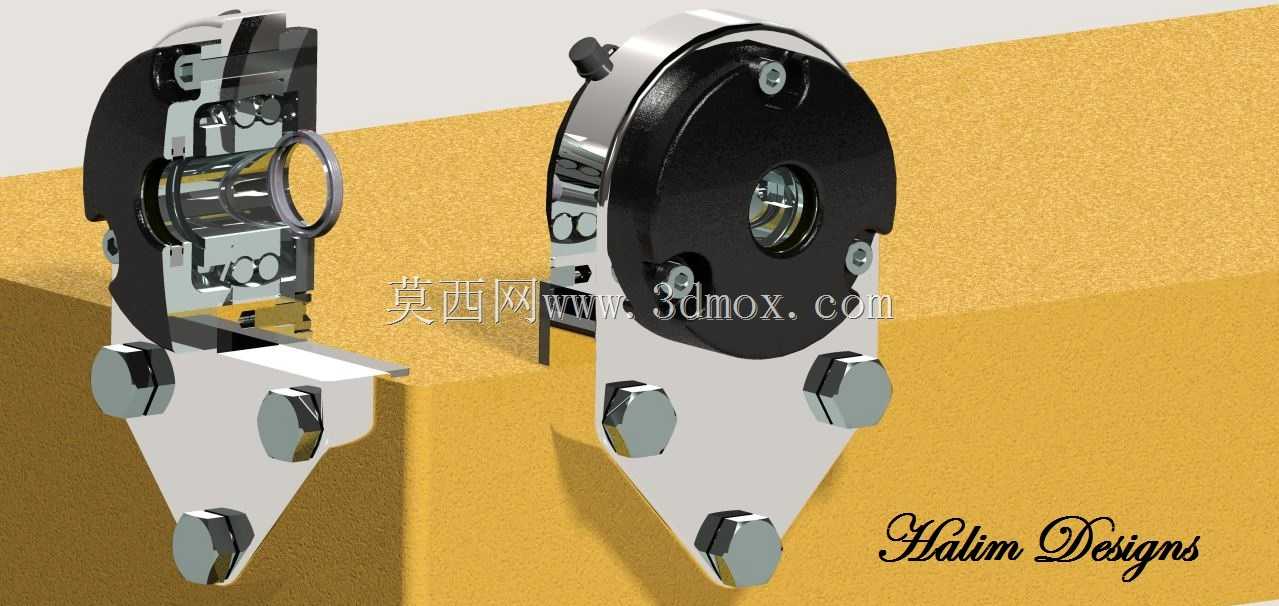

　　三个紧固点呈120度均匀分布，相比圆形法兰能缩小近30%的外部占用空间，相邻螺栓的中心距经过反复校核，既保证紧固时密封面的压力均匀分布，不会出现局部压应力不足导致的泄漏，也预留了足够的扳手操作空间，使用普通开口扳手就能完成紧固作业，不需要定制专用工装。法兰的对接端面平面度控制在0.05mm以内，表面粗糙度达到Ra1.6，能保证密封件受压均匀，在1.6MPa的静压测试下无渗漏情况。预装螺栓的伸出长度根据常用密封件的压缩量做了冗余设计，适配2-8mm厚度的密封垫都能保证足够的螺纹啮合长度，不会出现螺纹啮合不足导致的滑牙、脱开问题。从实际应用场景来看，这类结构不仅可以用在压缩空气管路、冷却水管路的快速对接中，也能适配模块化实验设备、

　　快速换型工装的面板连接，尤其是在设备需要频繁拆装维护的工位，单侧操作的特性能大幅缩短装拆时间，比如在教学实验台的管路搭建、小型液压站的阀块对接场景中，不需要挪动周边的仪器、阀件就能完成组件更换。结构设计时还做了安装容错考虑，法兰对接端设置了15度的导入倒角，即使对接时存在少量的角度偏差，也能顺着倒角滑入到位，降低现场安装的对位难度，对于现场安装人员的操作熟练度要求更低，减少因为对位不准造成的密封件切损、螺栓磕碰问题。法兰基体的材质可根据使用场景选择碳钢镀锌或者304不锈钢，碳钢版本适用于无腐蚀的常规工业环境，成本更低且强度充足，不锈钢版本则适用于化工、食品等有腐蚀防护要求的场景，不需要额外做表面防腐处理。三个紧固点的受力经过有限元校核，在额定工作压力下，法兰本体的最大应力远低于材料的屈服强度，螺栓的预紧力分布均匀，不会出现局部应力集中导致的法兰变形问题。相比传统的双侧穿栓法兰，该结构的零件集成度更高，预装螺栓不会在运输、存放过程中散落，现场安装时不需要额外清点螺栓、垫片等零散零件，拿取组件对准孔位即可直接紧固，能有效降低现场安装的零件遗漏风险，尤其是在高空、狭小空间等不方便携带零散零件的作业场景，这种集成式设计的优势会更加明显。
