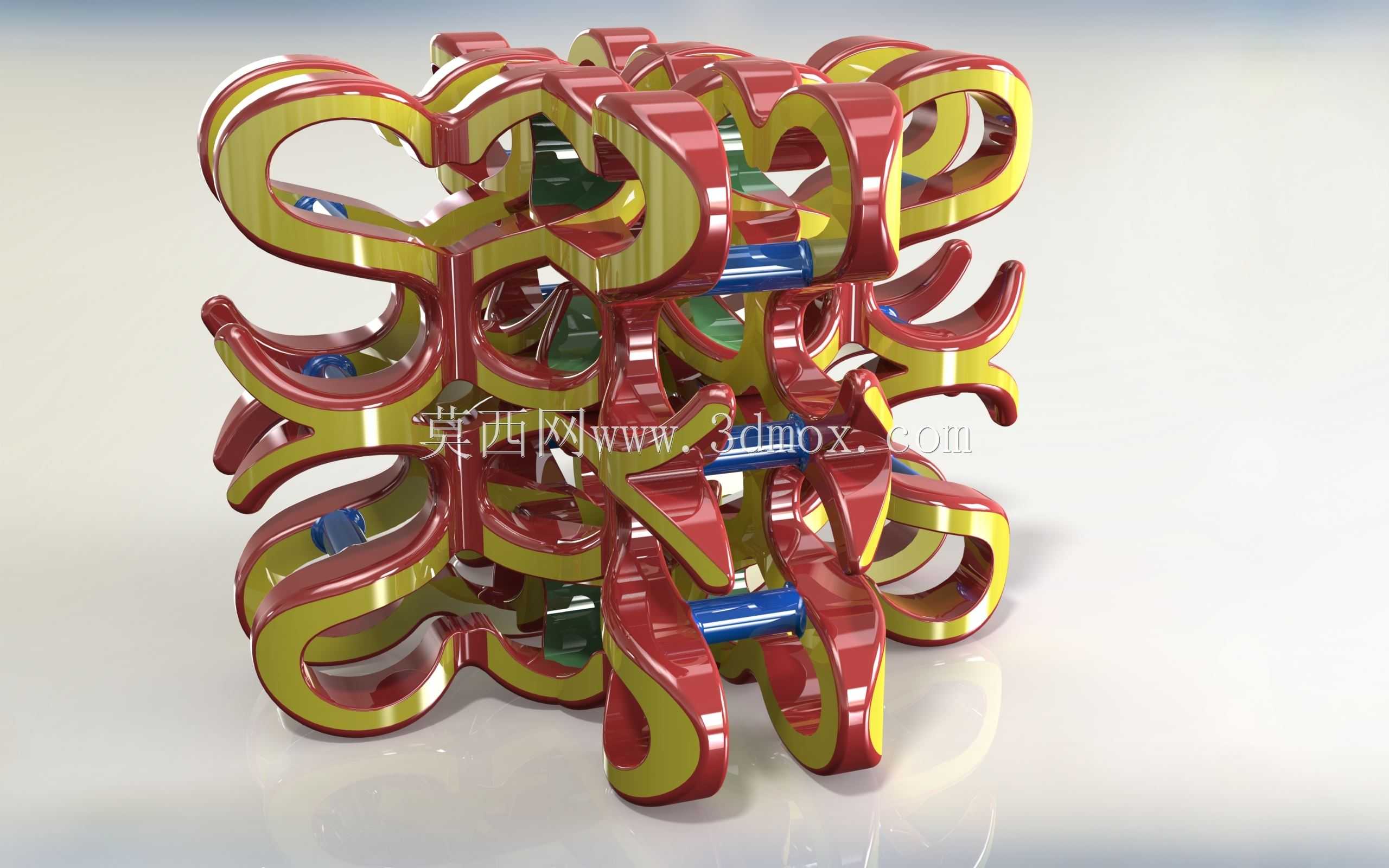

交错曲面镂空艺术装饰立体结构件

　　这类交错曲面镂空的立体结构件，最初的设计切入点并非面向工业传动或者承载类场景，而是偏向文创展示、空间装饰类的非标定制构件需求，在商业美陈、桌面艺术摆件、主题展陈道具领域有较多落地空间。从结构逻辑来看，整个构件采用中心对称的布局，六个轴向的曲面单元完全一致，这种对称设计首先降低了加工环节的装夹复杂度，不管是采用3D打印增材制造，还是五轴铣削减材加工，都可以通过单次装夹完成单方向曲面加工后，转位重复加工其余面，减少工装调整的累计误差。构件的曲面部分采用双层叠合的弧面设计，外层曲面做了大圆角过渡，没有尖锐棱角，一方面是避免摆件使用过程中的磕碰划伤，另一方面弧面的光线反射效果更柔和，在展陈灯光下不会出现局部刺眼的高光点。

　　内层曲面与外层曲面保持均匀的间隙，这个间隙尺寸控制在3mm左右，既保证了镂空的通透视觉效果，又不会因为间隙过大导致整体结构刚度不足，拿取过程中出现形变。连接各个曲面单元的横向销轴采用等直径圆柱结构，销轴与曲面单元的配合采用过渡配合，装配时不需要额外粘接，靠配合公差即可实现固定，后期如果需要更换不同配色的曲面单元，也可以直接拆卸重组，适配不同的展陈配色需求。整个构件的外轮廓为正立方体边界，边长控制在120mm，这个尺寸刚好适配常规的桌面陈列台、展示柜层板的放置空间，不需要额外预留过大的安装位置，底部的三个曲面接触点做了微小的平面切边，保证放置时的平面度，不会出现晃动倾斜的问题。从建模逻辑来看，这类结构首先需要绘制中心基准轴，

　　在六个正交方向分别绘制单组曲面的引导线，引导线采用三阶贝塞尔曲线，保证曲面曲率连续，避免出现褶皱或者拐点，之后通过曲面加厚生成实体，再对所有棱边做R2的圆角处理，最后阵列生成其余方向的单元，装配销轴部分完成整体结构。在实际应用中，这类构件除了作为独立摆件，还可以通过顶部的预留挂孔作为悬挂装饰件，应用在商场中庭吊饰、主题空间隔断装饰等场景，多个相同构件组合拼接时，曲面的凹凸结构可以互相嵌合，不需要额外的连接固件就能组成大面积的装饰墙面。结构设计时特意做了等壁厚处理，所有实体部分的壁厚保持均匀，不管是采用树脂3D打印还是金属3D打印，都不会因为壁厚差异导致打印过程中出现翘曲、缩孔等缺陷，后期做表面喷涂、电镀处理时，

　　均匀的壁厚也能保证上色均匀，不会出现局部积漆的问题。构件的镂空部分占整体体积的60%左右，在保证视觉通透感的同时，整体重量控制在200g以内，作为悬挂装饰时对顶部挂载点的载荷要求很低，不需要额外做加固处理。在结构验证阶段，需要重点检查各个曲面单元之间的最小间隙，避免加工过程中出现曲面干涉，同时要验证底部支撑点的平面度，通过三点支撑的平面度计算，保证放置时的稳定性，不会因为接触面不平出现晃动。对于需要批量生产的场景，这类结构也可以开模采用注塑工艺生产，因为所有曲面都做了脱模斜度处理，没有倒扣结构，模具拆分时可以采用上下模结合侧向抽芯的结构，不需要复杂的行位结构，能有效控制模具成本。
