概念型带法兰螺栓连接结构设计

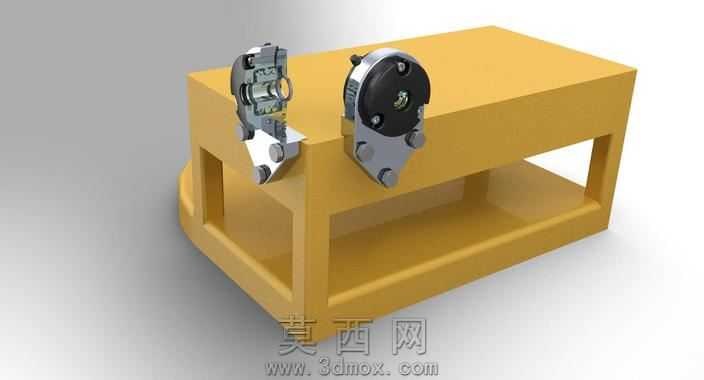

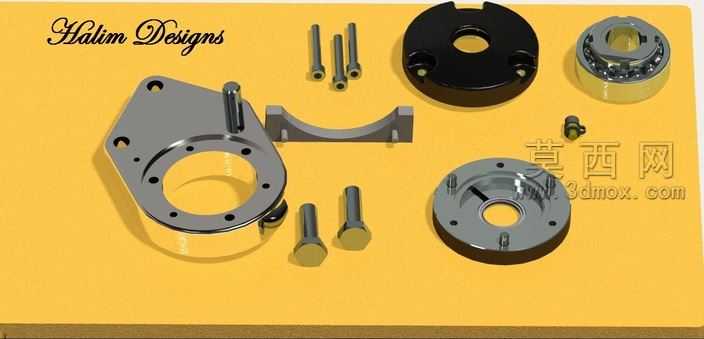

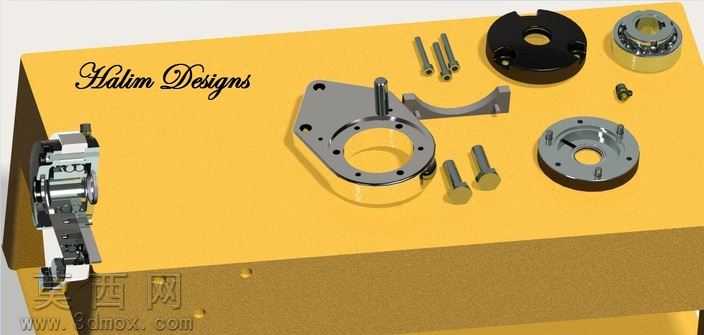

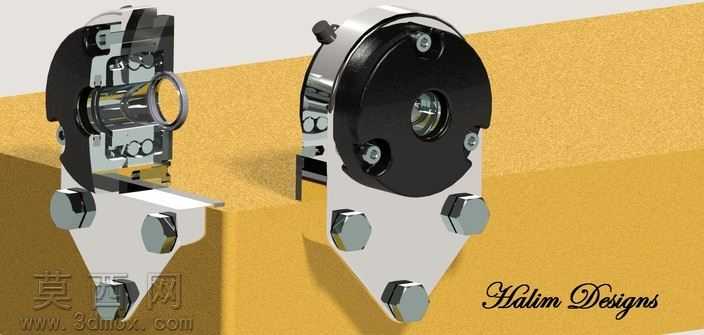

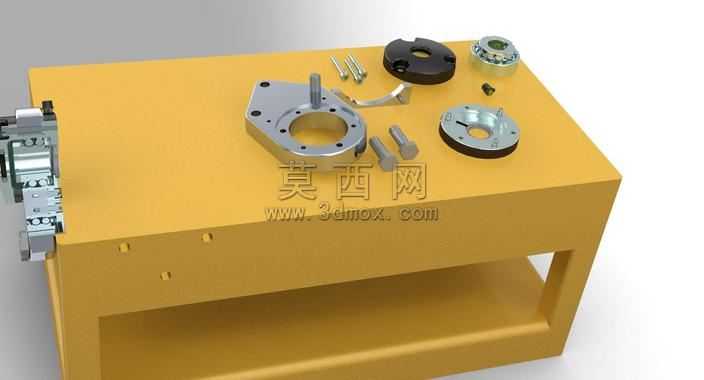

本作品为概念性螺栓法兰连接结构的三维建模设计，整体围绕法兰对接与螺栓紧固的组合连接逻辑展开，在三维建模过程中，首先对法兰基体的轮廓进行精准草绘，通过拉伸、切除等基础特征完成法兰盘主体结构的构建，针对法兰盘上的螺栓过孔，采用阵列特征实现孔位的均匀排布，保证各螺栓受力点的对称分布，符合机械连接的载荷均匀分配原则。螺栓部分的建模严格遵循紧固件的结构比例，分别绘制六角头头部、螺杆段的结构细节，对螺纹部分采用装饰螺纹线搭配简化牙型的方式呈现，既保证模型视觉上的真实感，也兼顾了文件的轻量化需求。在装配环节，通过同轴心、面重合等标准配合关系，将螺栓穿入法兰对接孔，搭配六角螺母完成锁紧装配，同时还原了法兰对接面之间的密封衬垫结构，完善整个连接副的组成细节。材质与渲染阶段，为法兰盘赋予哑光金属钢材材质，调整表面粗糙度参数模拟冷轧钢板的细腻质感，螺栓与螺母采用镀锌亮面金属材质，通过明暗材质对比突出紧固件的结构层次，黑色的附属结构件采用磨砂硬质塑料材质，搭配轻微的环境反射效果提升真实度，背景选用暖黄色哑光承载面，通过三点布光的渲染设置，突出连接结构的轮廓边界与装配间隙，清晰展现各部件的装配关系。设计思路上，这款概念结构跳出了常规法兰螺栓连接的单一紧固形式，在法兰侧部集成了辅助定位与锁紧的附加结构，通过侧面的弹性定位组件实现法兰对接时的预定位，降低装配对位的难度，同时多螺栓的排布方式在保证连接强度的基础上，优化了螺栓的受力角度，让整个连接结构在承受横向与纵向载荷时，应力分布更加均匀，减少局部应力集中导致的连接失效风险，整体模型完整展现了概念连接结构的装配逻辑与细节特征，可作为机械连接结构创新设计的参考样例。
