手摇式骰子筹码混合搅拌装置结构设计

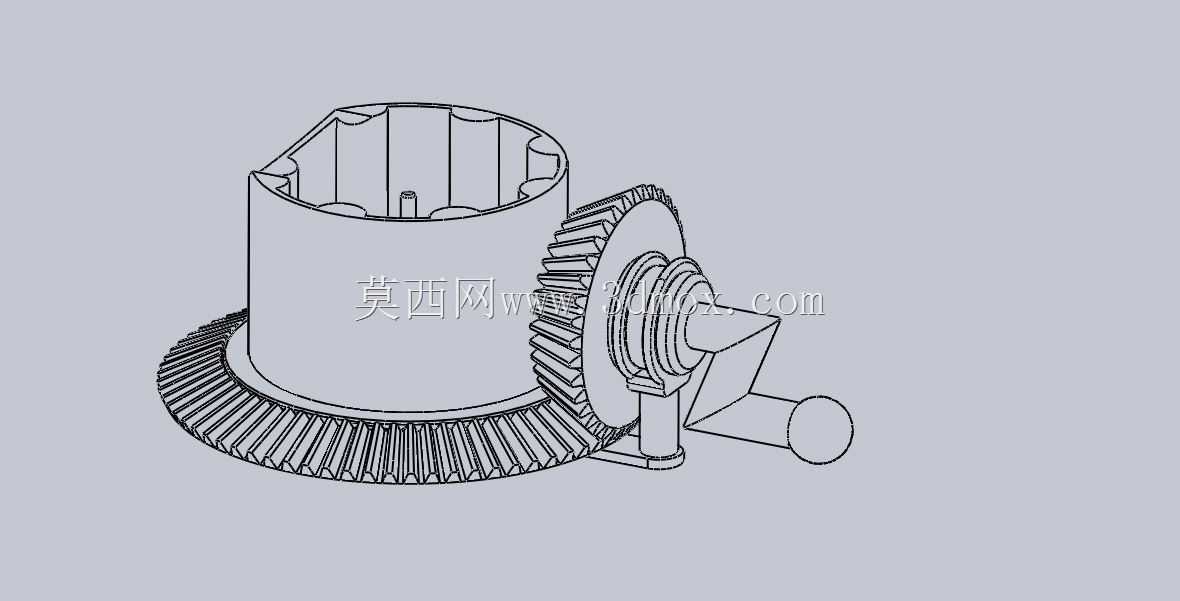

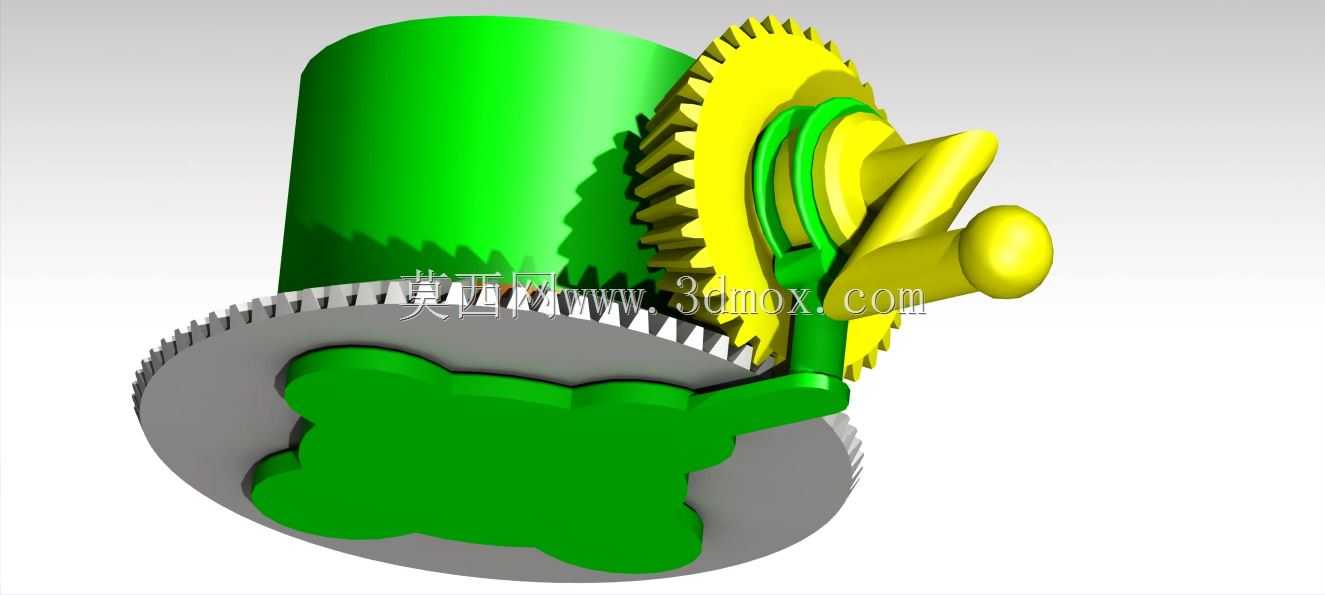

　　这款手摇驱动的混合装置，核心应用场景覆盖桌面休闲娱乐、桌游配套、小型聚会道具等领域，可实现骰子、扑克筹码、硬币等小型硬质颗粒物的均匀打乱混合，替代传统手动摇骰的操作，避免人工摇动过程中出现的作弊、混合不均等问题。从功能实现逻辑来看，装置采用正交锥齿轮传动结构，侧置的手摇柄通过一组相互啮合的伞形齿轮，将水平方向的手摇旋转扭矩转换为竖直方向的搅拌腔旋转动力，搅拌腔内壁设置有沿周向均匀分布的纵向凸棱，当腔体旋转时，凸棱会带起腔体内的混合物件抬升，到达一定高度后物件依靠自重下落，配合腔体底部的凸起导流结构，让腔体内的骰子、筹码等物件在旋转过程中充分碰撞、打乱，仅需持续摇动手柄3到5秒即可完成均匀混合，混合完成后可直接将腔体开口对准桌面倾倒，取出混合后的物件。

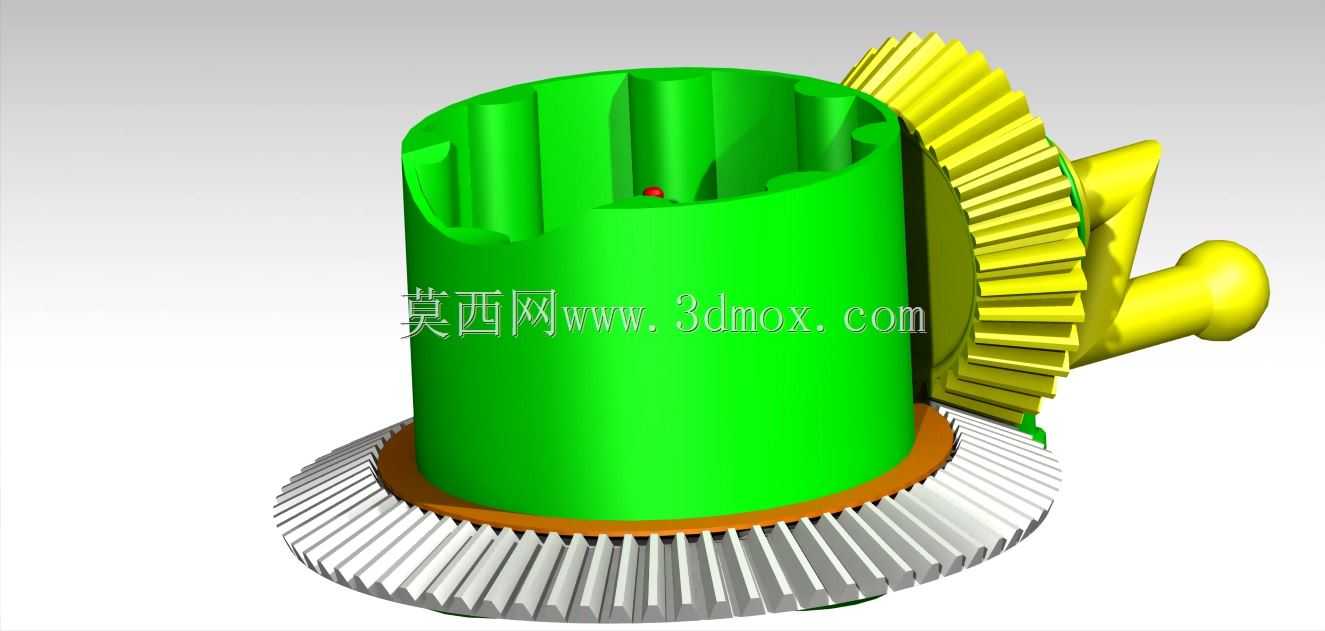

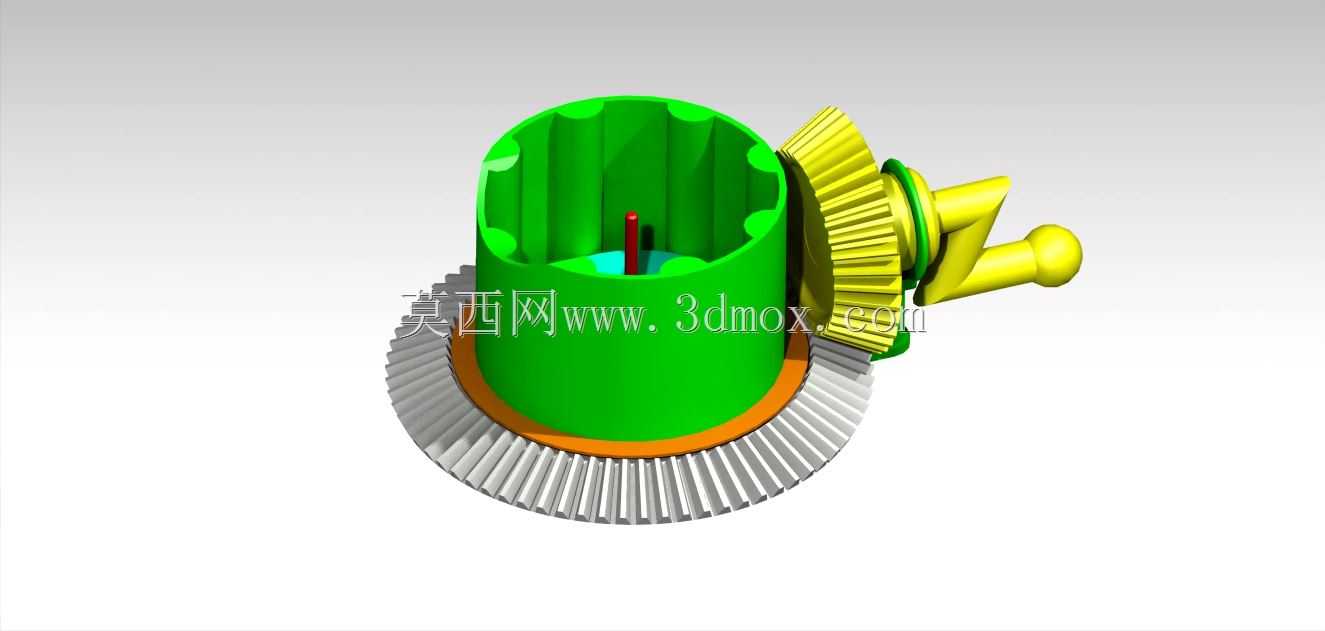

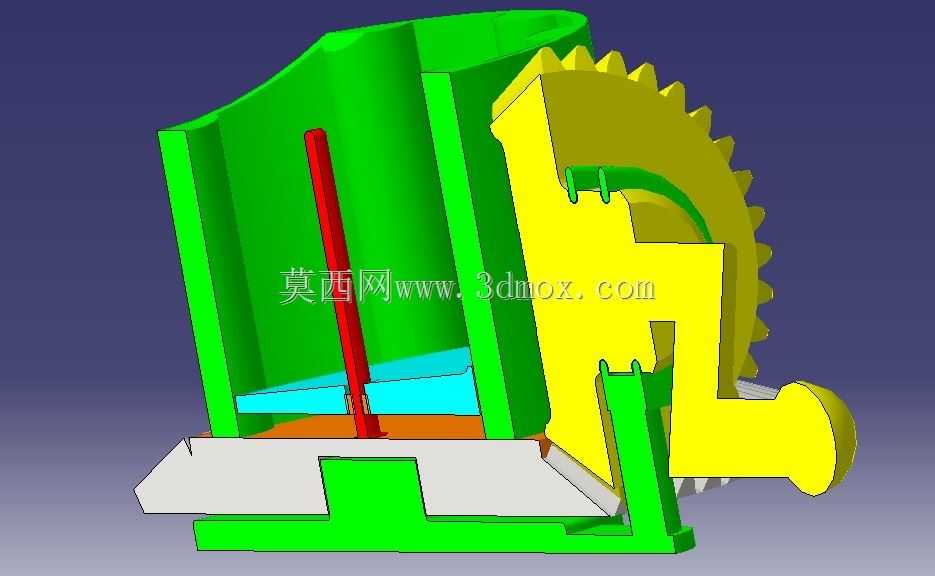

　　设计过程中优先考虑了手动操作的力矩合理性，侧置摇柄的力臂长度经过反复校核，成年人单手握持摇柄转动时，仅需施加极小的作用力即可带动腔体满载转动，不会出现卡滞、费力的情况；传动齿轮的模数选用0.8的小模数锥齿轮，齿面做了圆弧过渡处理，啮合间隙控制在0.1mm以内，既保证传动过程无明显旷量，又能避免齿轮卡滞，转动时的噪音控制在40分贝以内，不会对休闲场景造成噪音干扰。搅拌腔体采用上端开口的圆筒形结构，内壁的纵向凸棱高度为5mm，沿周向等距分布8条，凸棱边缘做了R2的圆角处理，不会刮花骰子、筹码的表面涂层；腔体底部中心设置有直径3mm的定位轴，与底座的轴承位配合，保证腔体旋转时的同轴度，旋转过程中径向跳动量不超过0.2mm，运转平稳无晃动。

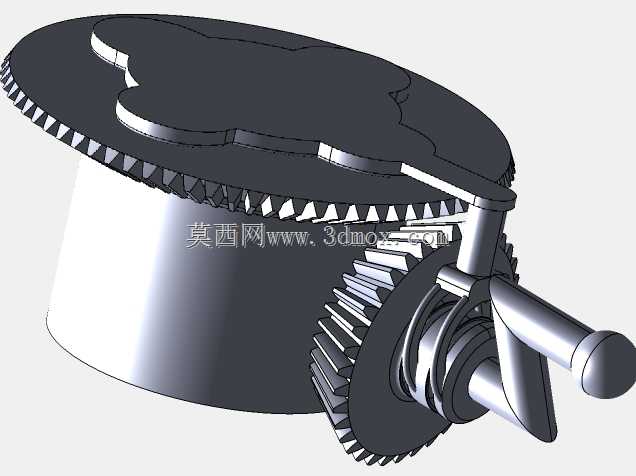

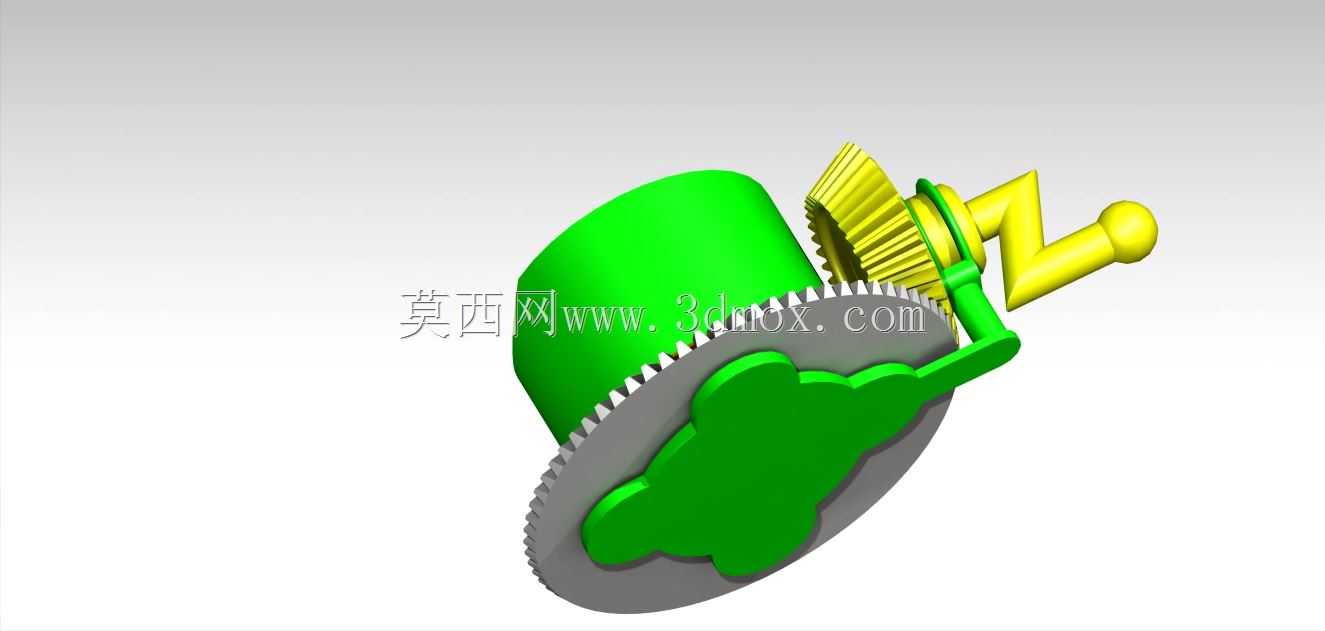

　　从安装边界与外形尺寸来看，装置整体最大外轮廓直径为120mm，含手摇柄的总宽度为180mm，整体高度为110mm，放置在普通桌面时占用空间极小，底座底部设置有直径100mm的环形防滑接触面，接触面上布置有3个等距分布的橡胶防滑垫，手摇操作时底座不会随作用力发生滑移，无需额外固定即可稳定使用。腔体的有效容积为350ml，最多可同时容纳10枚标准尺寸扑克筹码加6枚常规游戏骰子，满足常规桌游的使用需求；腔体与底座之间设置有环形聚四氟乙烯耐磨垫片，避免长期旋转使用后底座与腔体接触面出现磨损，延长装置的使用寿命。

　　结构设计上做了无工具拆装的优化，搅拌腔体可直接向上提起从底座上分离，日常使用后可直接对腔体内部进行清洁，去除残留的污渍、灰尘，齿轮啮合位置预留有润滑脂填充槽，长期使用后可直接在槽内补充少量润滑脂即可维持传动顺畅，无需拆解整个传动结构。摇柄的握持端做了球形圆弧处理，握持时贴合手掌轮廓，长时间摇动也不会出现硌手的问题；摇柄与齿轮轴的连接位置设置有轴向限位卡簧，摇动手柄时不会出现轴向窜动脱落的问题。整个装置的传动结构完全外露，没有尖锐的棱角，所有外露的结构边缘都做了R1以上的圆角处理，使用过程中不会划伤手部，兼顾了娱乐器具的使用安全性。
