创意多辐条改装汽车轮毂结构设计

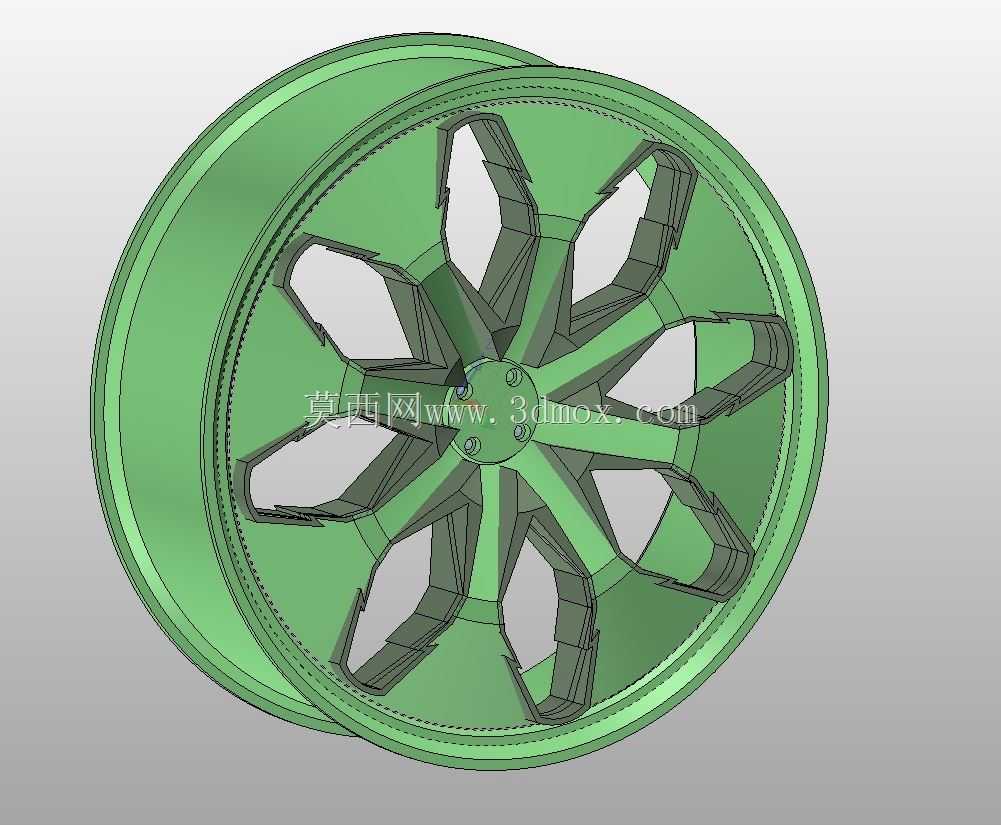

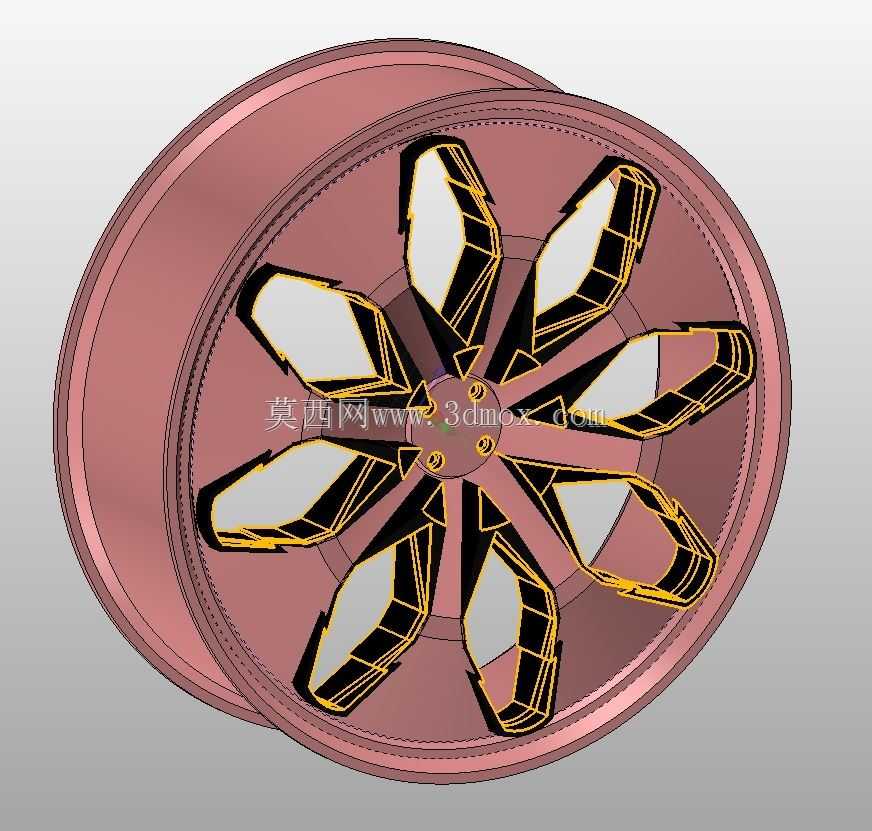

　　这款轮辋的设计最初是面向民用乘用车改装场景做的创意方案，日常做整车底盘行走系统部件建模做久了，偶尔会跳出常规量产件的约束做些偏向风格化的结构尝试，整个建模过程没有照搬现有市售改装轮毂的固定辐条造型，而是把辐条的弯折受力路径和视觉张力做了结合。先从安装边界说起，轮心的安装孔位完全遵循常规乘用车5孔轮毂的PCD参数规范，中心孔直径适配绝大多数家用前驱、后驱车型的轴头尺寸，安装面的偏距预留了足够的刹车卡钳避让空间，哪怕是装大尺寸多活塞刹车套件，轮辐内侧的空腔也不会和卡钳、平衡块产生运动干涉，这一点是做轮毂设计最先要卡死的硬边界，很多外观看着炫酷的改装轮圈装车后蹭卡钳，就是前期建模时没把安装位的避让尺寸留足。

　　从功能特性上看，这款轮辋采用深槽轮缘结构，轮胎拆装时可以顺着轮缘的斜向导向面压入胎圈座，不需要额外撬动轮辋表面造成涂层损伤，轮缘的加厚边做了圆弧过渡，日常行驶遇到路肩剐蹭时，应力不会集中在轮缘和轮辐的衔接位置，能降低低速冲击下轮辋开裂的风险。辐条采用的是分叉式Y型变体结构，每两根主辐条从轮心安装盘向外延伸到轮辋内壁时做了加宽处理，和轮辋的搭接面做了整圈的圆角过渡，焊接或者一体铸造时的应力集中系数能控制在安全阈值内，不会出现辐条根部断裂的问题。辐条之间的镂空区域没有做过度的切削减重，毕竟轮辋作为旋转件，转动惯量的平衡比极致减重更重要，镂空的形状顺着辐条的受力走向延伸，车辆过弯时侧向载荷从胎圈座传递到辐条上，力的传递路径是连续顺滑的，没有出现直角转折带来的应力断点。

　　设计思路上没有追求极端的竞技风格，而是偏向日常走街的改装需求，轮辋的J值适配宽度在常规家用车升级轮胎的可选范围内，不需要额外改动轮拱内衬、调整翼子板位置就能直接装车，ET值的设定保证轮圈装车后和翼子板基本齐平，不会出现轮毂内凹过多或者突出翼子板的问题。整个轮辋的壁厚遵循铸造铝合金件的工艺要求，所有面的过渡圆角都满足脱模角度，不管是做低压铸造还是后续做锻造加工，都不需要额外修改结构就能满足工艺可行性，不会出现建模时只看外观、实际生产时厚薄不均导致铸件缩孔的问题。轮辋的气门嘴安装位预留了标准的开孔位置，在两根辐条之间的轮辋壁上，安装普通橡胶气门嘴或者金属胎压监测气门嘴都有足够的操作空间，不会被辐条挡住导致充气、拆装传感器时操作不便。

　　实际装车场景里，这款轮辋既可以用在普通家用轿车的外观升级，也能适配部分紧凑型SUV的改装需求，轮辋的载荷额定值是按照常规乘用车满载时的单轮载荷做的冗余设计，日常城市道路行驶、偶尔跑非铺装路面的轻度冲击都能承受，不需要担心结构强度不足。做动平衡时，轮辋的轮缘位置预留了平衡块的安装槽，不管是贴内侧的粘贴式平衡块还是卡边的卡扣式平衡块，都有足够的安装位置，不会因为辐条造型导致平衡块无处粘贴，造成高速行驶时车轮抖动。整个模型的曲面都是连续G2过渡，没有碎面、尖角，后续做渲染、做工程出图或者导入CAM软件做加工编程时，都不会出现曲面破面的问题，轮心安装面的平面度公差在建模时就做了基准约束，装车后轮毂和轴头的贴合面完全贴合，不会出现高速行驶时方向盘抖动的问题。
