五吨级精密焊接测量作业平台结构

该平台主要面向重型零部件的精密焊接作业、形位公差检测工序场景，在轨道交通构件、大型工程机械结构件、重型机床床身类零件的加工制程中，这类平台是车间制程中不可或缺的基础工装载体。不同于轻型装配平台，五吨级的承载设计可以满足单重数吨的工件装夹需求，平台台面采用密布基准孔的设计思路，所有孔位的位置度公差严格控制在微米级区间，既可以作为焊接工序的装夹定位基准，搭配快速夹具实现异形构件的多点位固定，避免焊接过程中工件受热变形产生尺寸偏移；也可以作为三坐标测量、百分表打表检测的基准承载面，无需二次转运工件即可完成焊后尺寸校验，减少工序间转运带来的磕碰与定位误差。

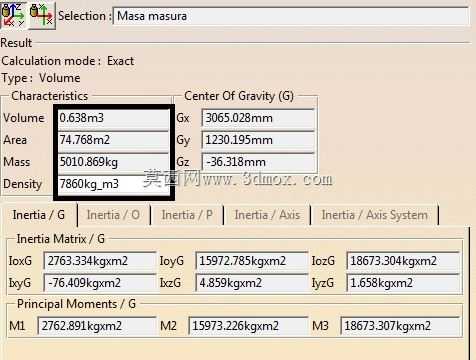

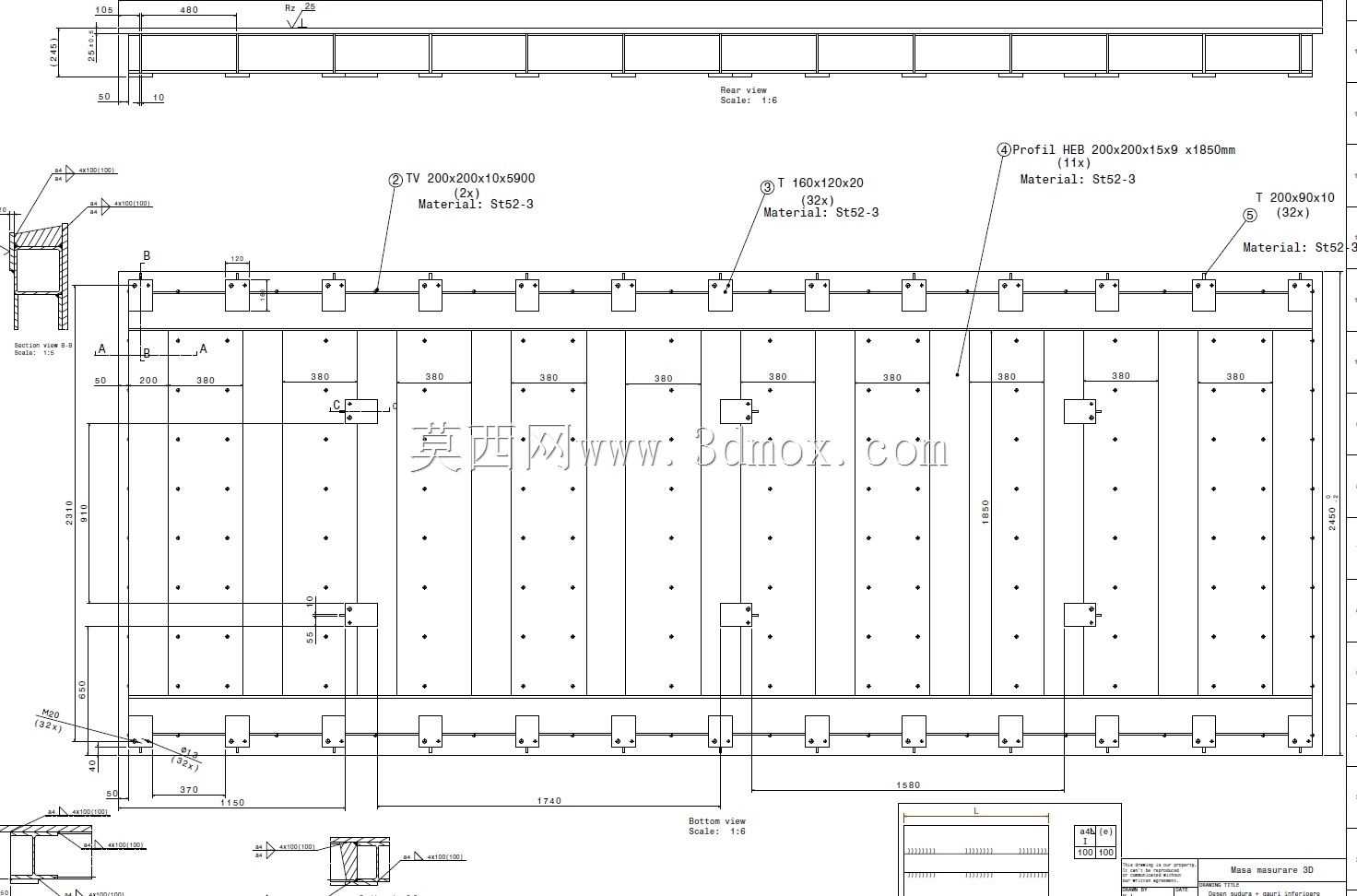

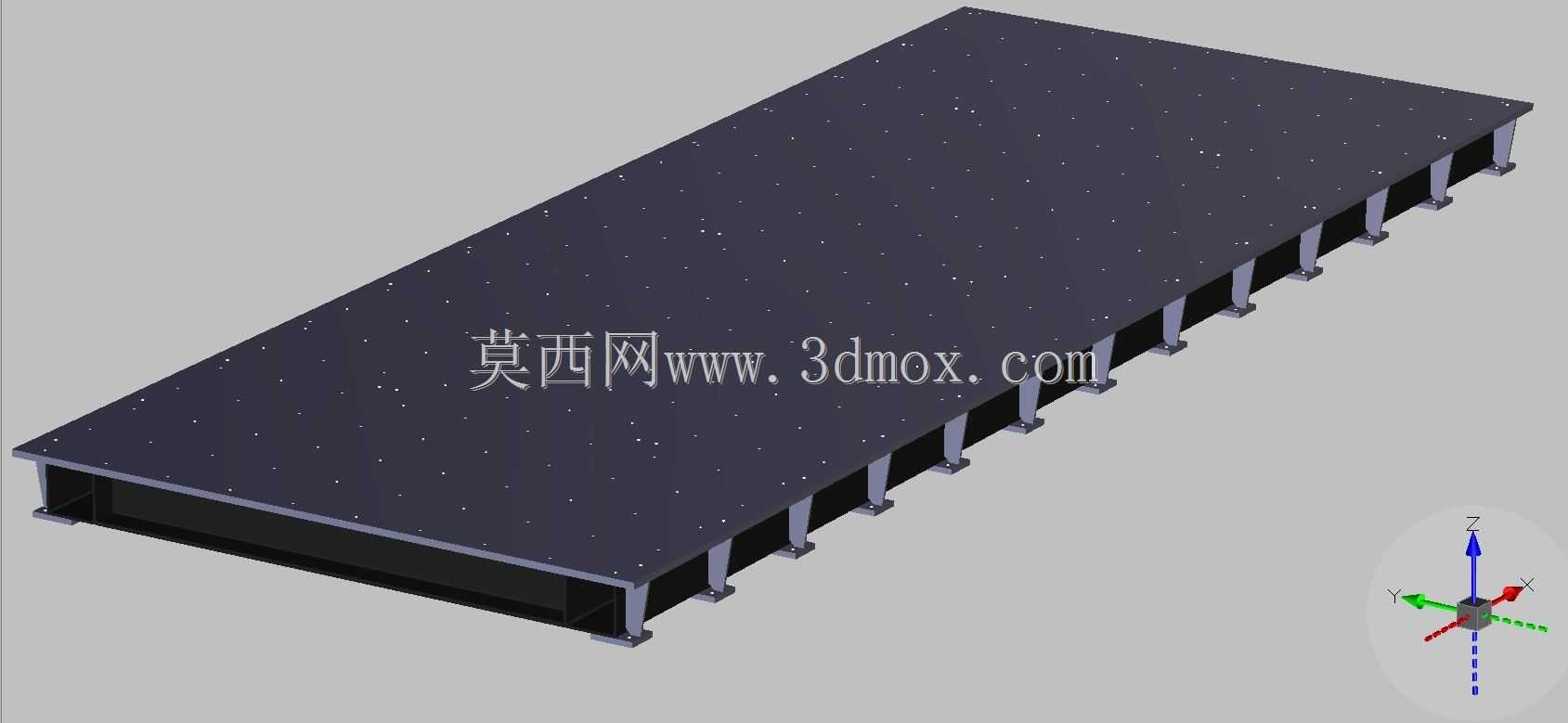

从结构设计逻辑来看，平台主体采用箱型梁框架作为底部承力结构，沿平台长度方向均匀布置的支撑立柱，将台面载荷均匀传递到车间地面的预埋基础上，避免长期重载使用出现台面塌陷变形。台面本身采用高刚度合金钢板经磨削加工而成，平面度满足精密测量的基准要求，密布的基准孔既可以兼容通用装夹配件，也能作为测量时的定位参考点，无需额外搭建测量支架。设计过程中充分考虑了安装边界条件，平台底部支撑预留了水平调节余量，可适配车间地面存在的微小平整度误差，安装时无需对地面做超精密磨削处理，通过调节支撑脚的高度即可将台面整体水平度调校到工艺要求范围内。

在实际生产场景中，这类平台往往布置在焊接工位与检测工位的衔接区域，工件完成焊接后无需转场到专用检测室，直接在平台上即可完成关键尺寸的检测，大幅缩短制程流转时间。平台侧面预留的工装安装槽，可以扩展安装焊接防护挡板、管线支架、气动夹具接口等附属配件，适配不同类型工件的作业需求。不同于传统铸造平台，该结构采用模块化焊接框架搭配精加工台面的设计，在保证整体刚度与承载能力的前提下，降低了整体自重，同时后期如果台面出现局部磨损，可单独更换台面板块，无需整体报废平台，降低长期使用的维护成本。支撑立柱的排布经过力学仿真优化，在五吨均布载荷工况下，台面最大变形量控制在精密作业允许的范围内，不会因为载荷分布不均出现局部翘曲，保证焊接定位与测量数据的可靠性。
