DN150法兰式管道连接补偿阀门结构

　　在市政供水、工业循环水、暖通空调以及化工流体输送的管路系统中，法兰连接的管路节点往往需要兼顾密封可靠性与一定的位移补偿能力，这款DN150规格的法兰式连接阀门结构，正是针对这类管路场景设计的核心管路部件。从实际工程应用来看，这类部件常安装在泵组出口、管道变径节点或是长距离直管段的分段位置，用来抵消管路因温度变化产生的热胀冷缩位移、设备运行传递的微幅振动，同时实现管路的通断控制与介质截流，避免管路应力集中导致的法兰密封面泄漏、焊缝开裂等常见工程问题。

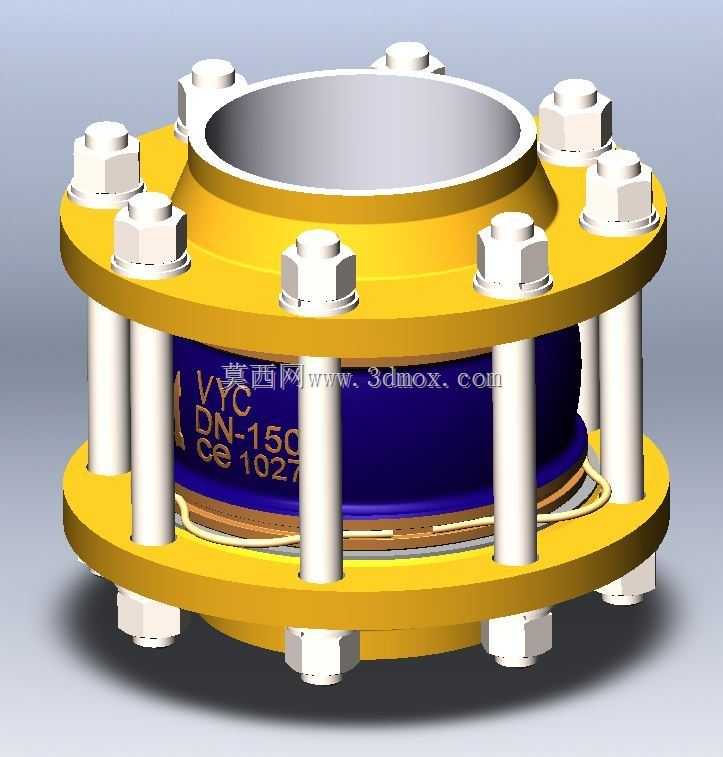

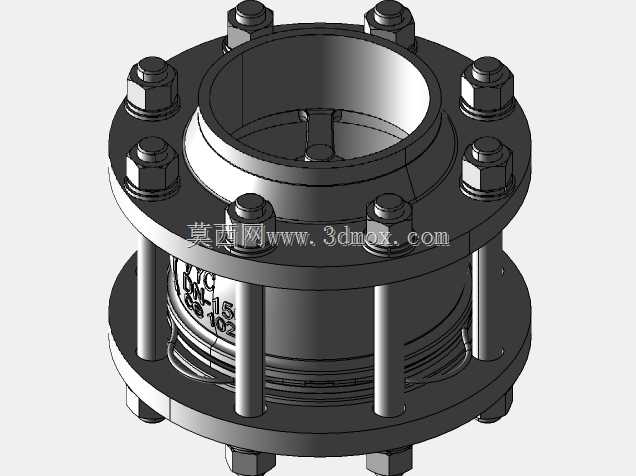

　　从结构设计逻辑来看，整个部件采用上下双法兰的夹持式结构，上下两片黄色涂装的法兰盘通过周向均匀布置的8组六角头螺栓与配套螺母实现锁紧，螺栓沿法兰圆周等距分布，保证每一处的压紧力均匀传递，避免局部压紧力不足导致的密封失效。法兰之间的白色支撑套套在螺栓杆外侧，既可以控制两片法兰的最小间距，防止锁紧过程中法兰过度挤压中间的密封元件，也能在管路产生轴向位移时起到导向作用，避免螺栓受侧向剪切力出现变形断裂。中间的蓝色主体为阀门的核心阀体部分，表面标注的公称通径参数对应DN150的管路规格，适配常规的150mm公称通径管路系统，阀体与上下法兰之间设置了多层复合密封结构，包含橡胶密封层与金属限位衬圈，既可以保证径向与轴向的密封性能，阻止管路内的流体从法兰连接间隙泄漏，也能允许阀体与法兰之间存在一定的轴向伸缩与角度偏转，补偿管路的安装误差与运行位移。

　　从安装边界来看，这款部件的法兰螺栓孔分布完全匹配DN150公称通径对应的标准法兰尺寸，安装时可以直接与同规格的管路法兰对接，不需要额外加工过渡连接件。周向布置的螺栓预留了足够的扳手操作空间，现场安装时可以采用常规的开口扳手或者扭矩扳手逐次对角锁紧，保证每个螺栓的预紧力一致，避免法兰偏斜。整体结构的轴向长度在常规法兰连接阀门的基础上预留了补偿行程，安装时不需要额外加装管道伸缩节，减少了管路的连接节点数量，也就降低了潜在的泄漏点。在实际选型应用中，这类结构适配的介质包括常温清水、无强腐蚀性的工业流体以及低压蒸汽，工作压力等级适配常规的中低压管路系统，在民用建筑的给排水泵房、工厂的循环冷却水系统、区域供热的二级管网中都有广泛的应用场景。

　　设计过程中，建模时需要重点关注法兰密封面的平面度公差、螺栓孔的位置度公差，以及中间密封元件的压缩量控制：密封面平面度偏差过大会导致密封垫压合不严出现泄漏，螺栓孔位置偏差会导致现场安装时无法与管路法兰对位，而密封元件的压缩量如果过大，会导致密封材料过早出现塑性变形失去弹性，压缩量过小则无法达到足够的密封比压，这些参数都需要结合实际的工作压力与密封材料特性进行匹配调整。另外，周向螺栓的数量与直径选择也经过受力核算，保证在额定工作压力下，法兰的压紧力足够抵消内部介质产生的轴向推力，不会出现法兰被顶开的失效情况。支撑套的长度设计需要结合最大补偿行程确定，既要保证最大补偿量时支撑套不会从法兰之间脱出，也要保证最小安装位置时密封元件不会被过度压缩。从结构维护的角度来看，这种夹持式结构的拆解也比较方便，当密封元件出现老化磨损时，只需要松开周向的螺栓，就可以更换中间的密封件，不需要整体切割管路，大幅降低了后期的维护成本与停机时间。在三维建模过程中，这类结构需要重点还原法兰与螺栓的装配关系、密封元件的压缩状态，以及各部件之间的配合间隙，保证装配干涉检查的准确性，为后续的工程出图、装配工艺制定提供准确的数字模型依据。
