多腔体集成式储气控制阀组结构设计

项目分类:阀门 发布时间:2021-12-29 ID:476487
  • 多腔体集成式储气控制阀组结构设计
  • 多腔体集成式储气控制阀组结构设计
  • 多腔体集成式储气控制阀组结构设计
  • 多腔体集成式储气控制阀组结构设计

  在工业气动控制、车载气路系统以及小型工艺气路分配场景中,多回路气路的稳压、分流与通断控制一直是管路布局的核心难点,传统分散式阀件搭配独立储气腔的布局,不仅占用安装空间大,管路接头多带来的泄漏风险也会随使用周期延长逐步升高,这款集成式多腔体储气阀组,正是针对这类紧凑安装场景下的气路控制需求做的一体化结构设计。从实际使用场景来看,这类阀组常应用在小型气动执行机构集群的供气管路中,比如轻工设备的多工位气动夹具供气管路、专用车辆的辅助气路控制单元,或是小型实验装置的工艺气分配段,能够在有限的安装空间内同时完成四路气路的稳压缓存与通断导向,省去了单独布置储气罐、连接分支管路、固定独立阀件的复杂工序。从功能特性上看,

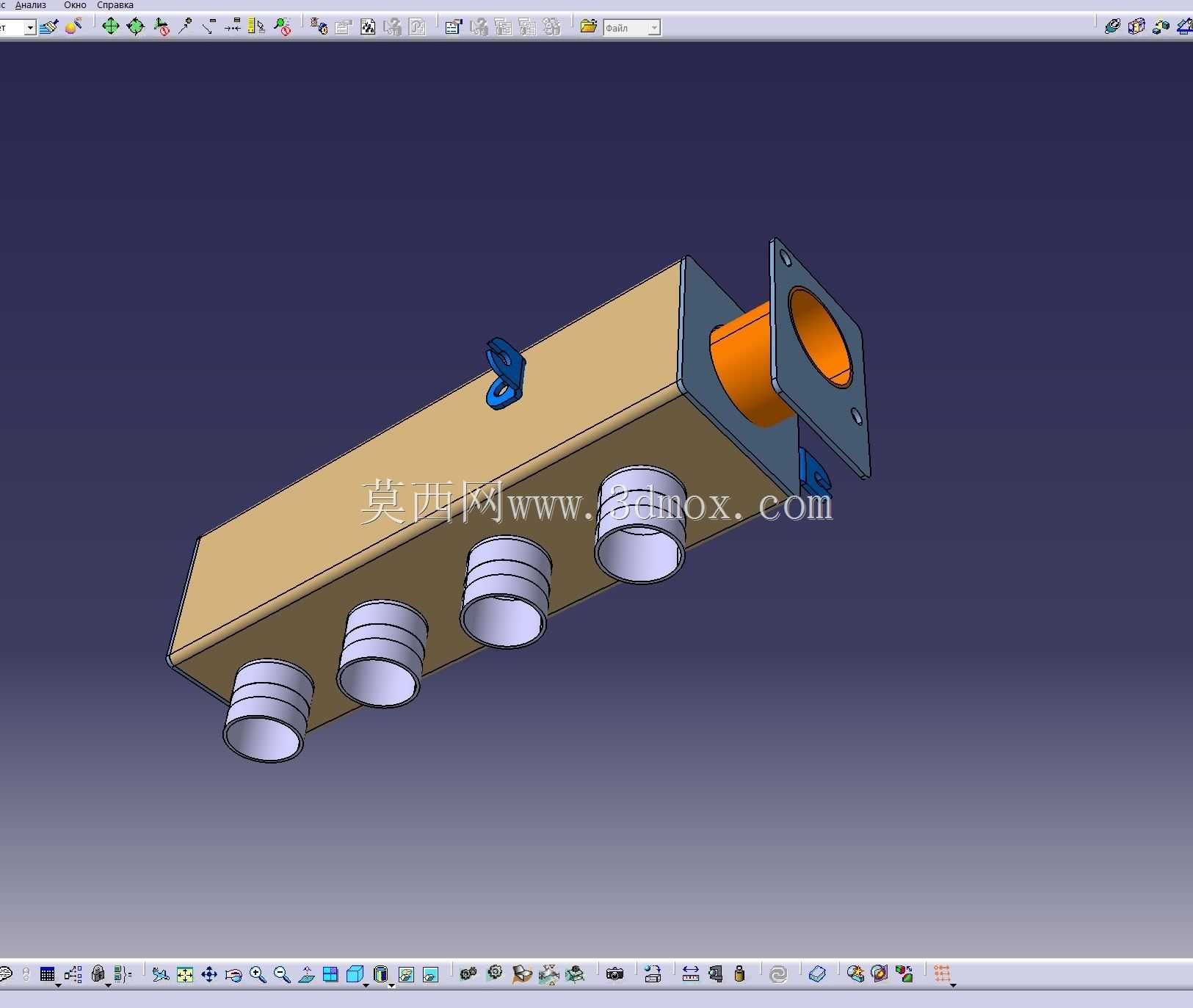

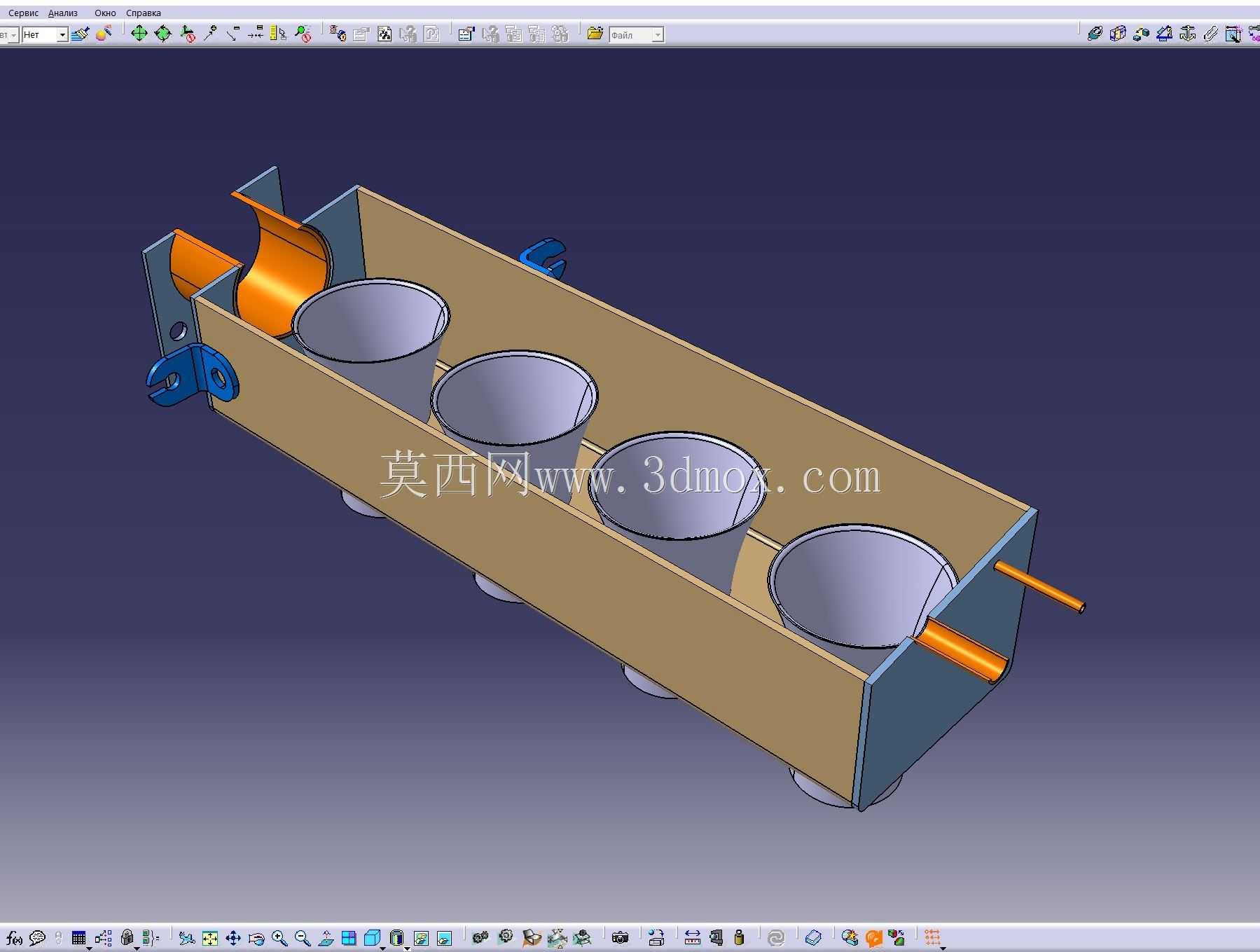

  整个阀组采用开放式槽型主体作为承载基体,四个等径的杯状储气腔体沿基体长度方向等距排布,每个腔体独立对应一条气路分支,腔体两端通过嵌入式密封结构与基体侧壁固定,避免了焊接结构带来的内腔变形、焊渣残留问题;基体两端分别设置进出气接口,一端的大口径接口作为总进气端,接入上游来的压力气体,另一端的小口径管路作为总出气端连接下游用气单元,同时每个腔体对应的侧壁位置预留了分支接口,可根据实际需求接装控制阀芯或是压力检测元件,实现单回路的独立控制。设计思路上,这款结构没有采用传统储气阀的圆柱形承压外壳结构,而是选用矩形槽体加端盖的组合形式,一方面矩形结构的安装基面更平整,不需要额外加工弧形安装面就能直接固定在设备的安装平板上,

  安装时只需要在基体底部的四个支撑脚位置穿装固定螺栓即可,对安装面的平面度要求更低;另一方面四个独立腔体并排布置的形式,能够让每个气路的缓存容积保持一致,避免不同分支气路因为储气容积差异出现压力响应不同步的问题,在需要多回路同步动作的气动场景下,能够有效降低各执行机构的动作时差。从安装边界与尺寸适配角度来说,整个阀组的长度方向尺寸适配常规200mm间距的设备安装孔位,宽度方向不超过150mm,高度方向控制在100mm以内,能够直接嵌入到设备的型材框架间隙中,不需要额外预留过大的操作空间;两端的管路接口采用标准外径的插接式结构,能够直接匹配常规气动软管的快插接头,不需要额外加工转接螺纹;基体两侧预留的蓝色固定吊耳结构,

  既可以作为螺栓固定的补强结构,也可以在吊装整机组装时作为临时吊挂点,避免吊装过程中管路受力变形。结构细节上,每个储气腔体的开口端都做了翻边强化处理,与基体槽体的接触面加装了密封垫层,通过槽体顶部的端盖压合实现密封,相比螺纹旋合的腔体结构,这种压合式密封的装拆效率更高,后期清理内腔杂质时只需要拆卸端盖即可取出整个腔体,不需要逐个拧动腔体连接螺纹;进出气端的导流结构做了圆弧过渡,避免气体直角转向产生的压损,同时在总进气端的导流位置设置了缓冲弧面,让高速进入阀组的气体能够沿弧面分散到各个腔体中,减少气流冲击产生的振动和噪音。在实际选型适配时,需要注意安装基面的平面度误差不超过1mm,避免固定螺栓拧紧时基体产生变形导致密封面贴合不严;接入的气体需要经过前置过滤,避免颗粒杂质进入腔体造成分支接口堵塞;如果应用在有压力波动的管路中,可以在分支接口位置加装小型溢流阀,配合腔体的缓存作用实现更稳定的压力输出。整个结构的受力设计也做了对应优化,基体的槽壁厚度根据承压方向做了差异化设计,靠近进出气接口的位置槽壁厚度更大,能够承受进气端的压力冲击,腔体侧壁的厚度均匀一致,在保证承压强度的前提下尽可能降低整体重量,适合在移动设备的气路系统中使用,不会因为设备运行过程中的振动出现结构疲劳损坏。
