医用分流式氧气流量调节三通结构

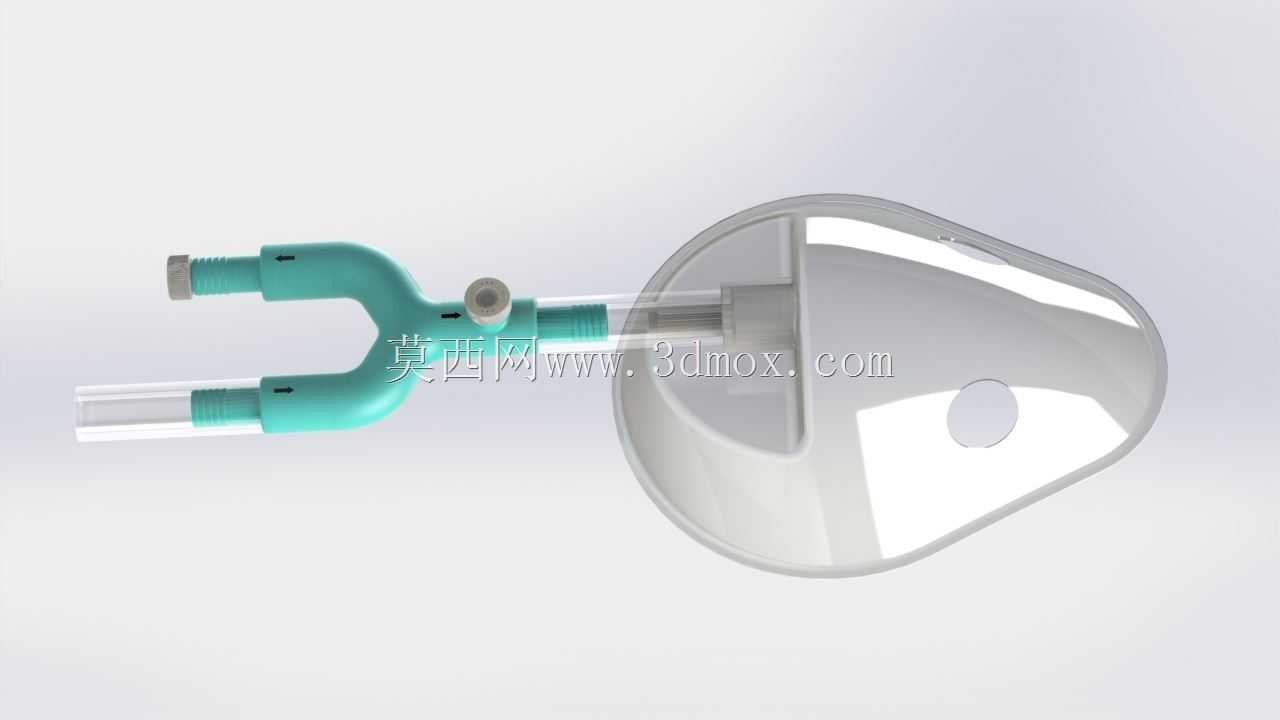

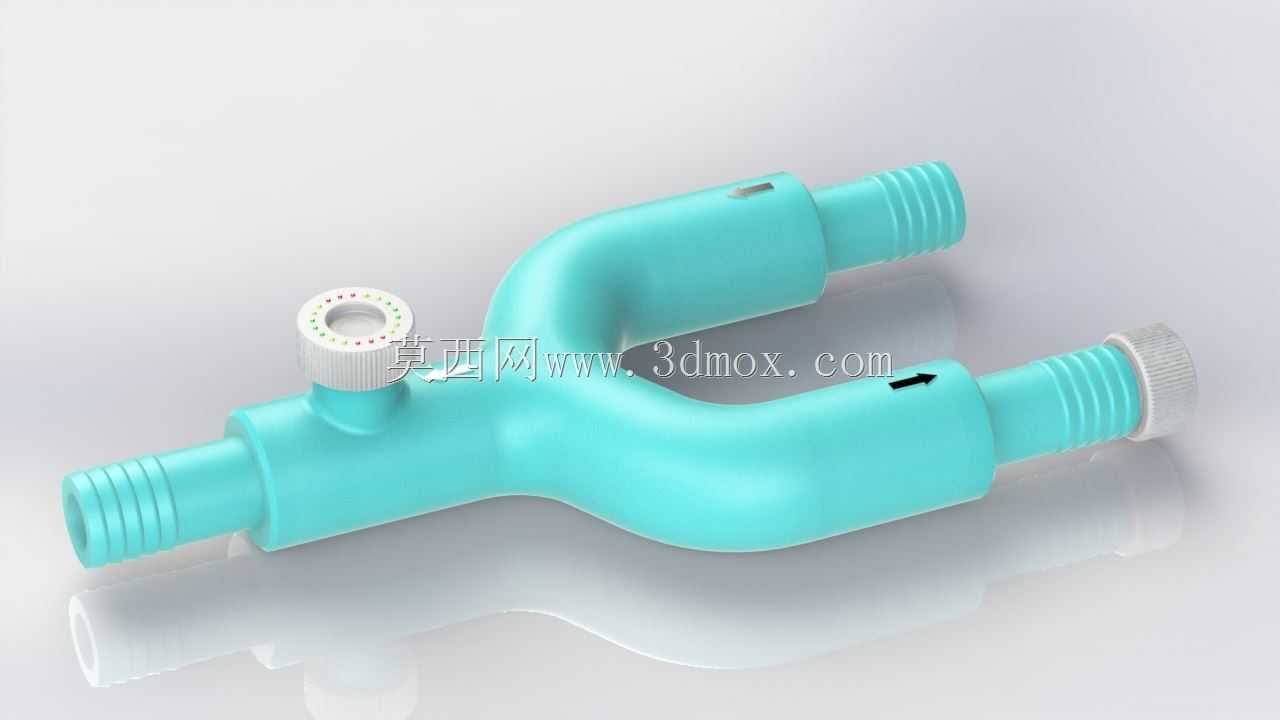

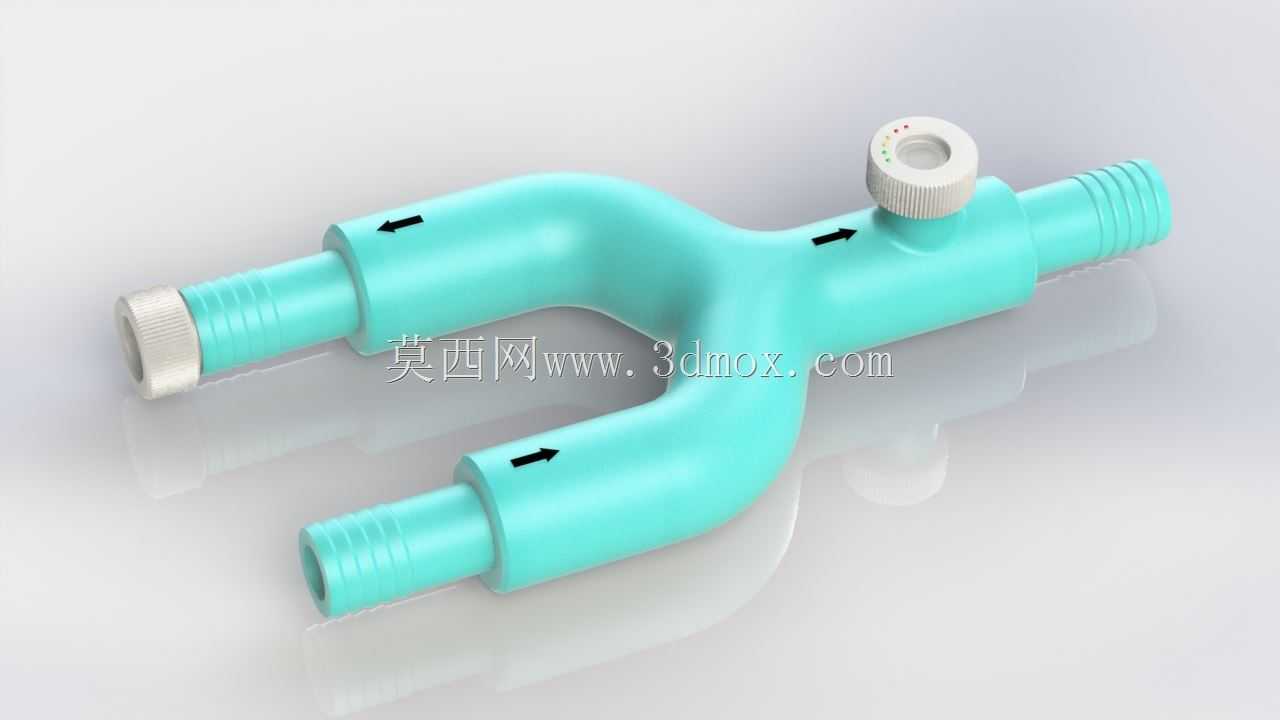

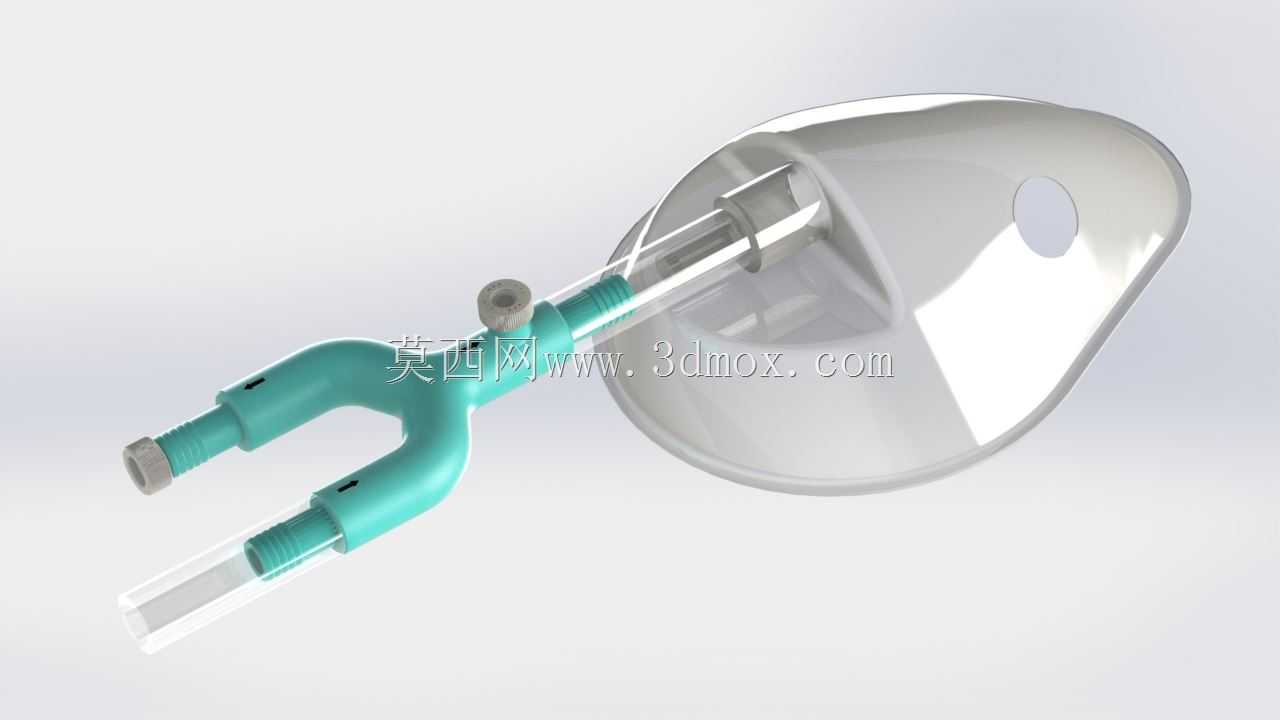

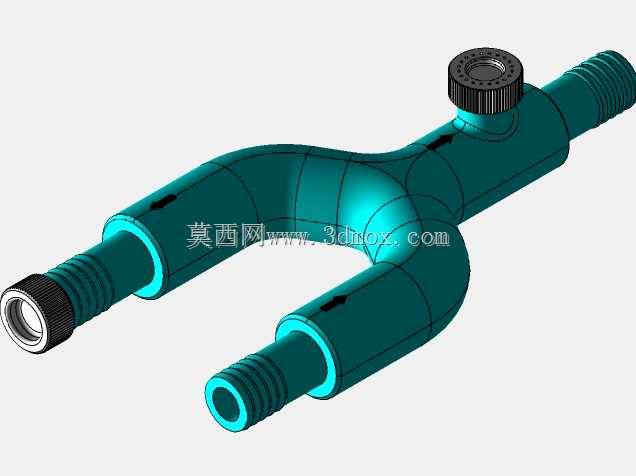

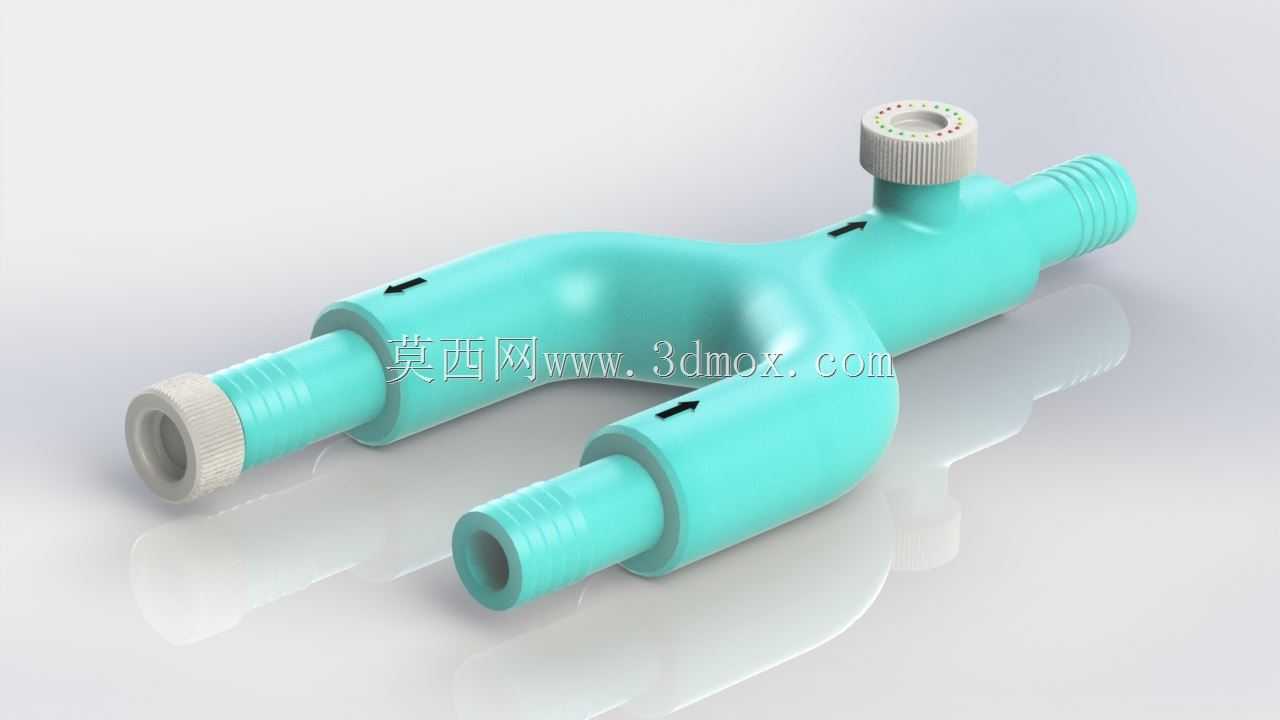

　　在临床氧疗、家用呼吸支持类设备的气路搭建场景中，这类Y型三通式氧气调节构件是连接供氧端与用户端的核心气路节点，主要承担单路供氧分流、流量可视化调节、反向气流阻断的核心作用，避免不同支路气流倒灌干扰供氧压力稳定性，适配制氧机、中心供氧终端、便携氧疗设备的外接气路扩展需求。整个构件主体采用ABS材质注塑成型，材料本身具备良好的抗冲击性与气路密封适配性，接触医用氧气无析出物，符合常规医用气路构件的材料使用要求，整体成型后无需额外表面处理即可满足装配公差要求。结构设计上采用对称Y型分流布局，进气端与两个出气端均采用外锥面竹节式接头结构，接头表面的多道环形凸筋可以在插接医用氧气管后形成多道密封面，配合管路自身的弹性抱紧力实现无卡箍快速密封，

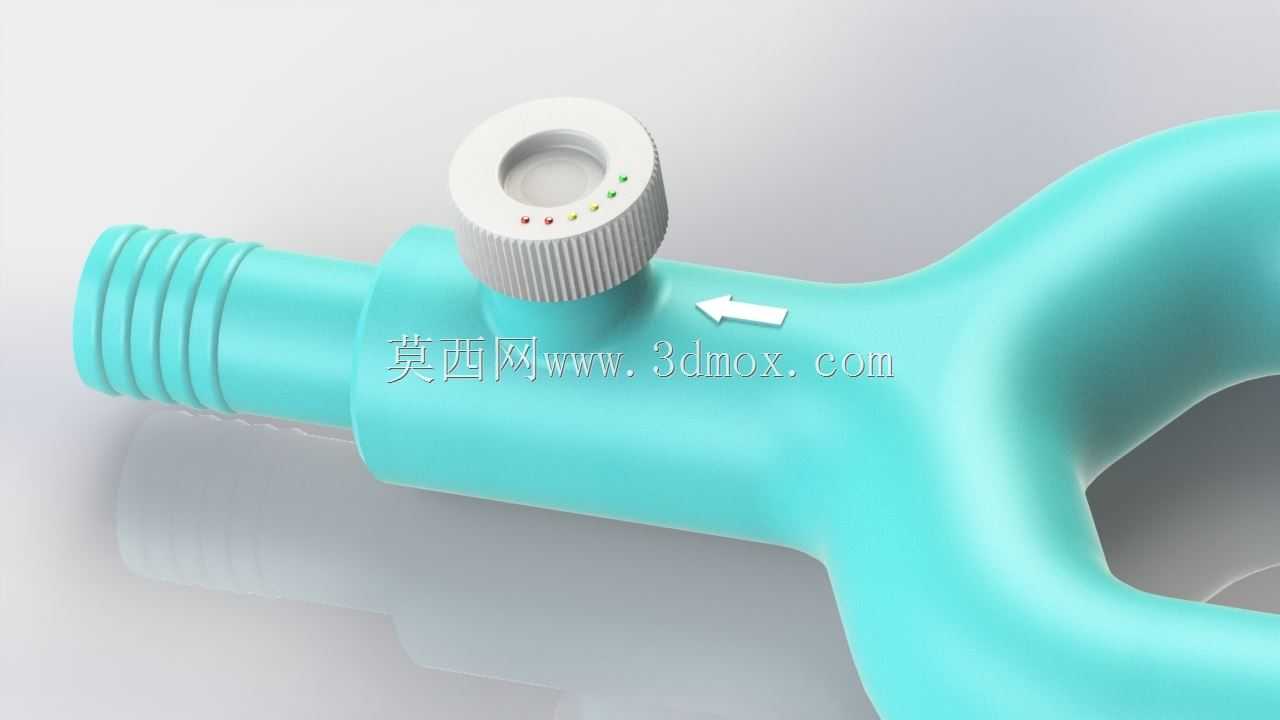

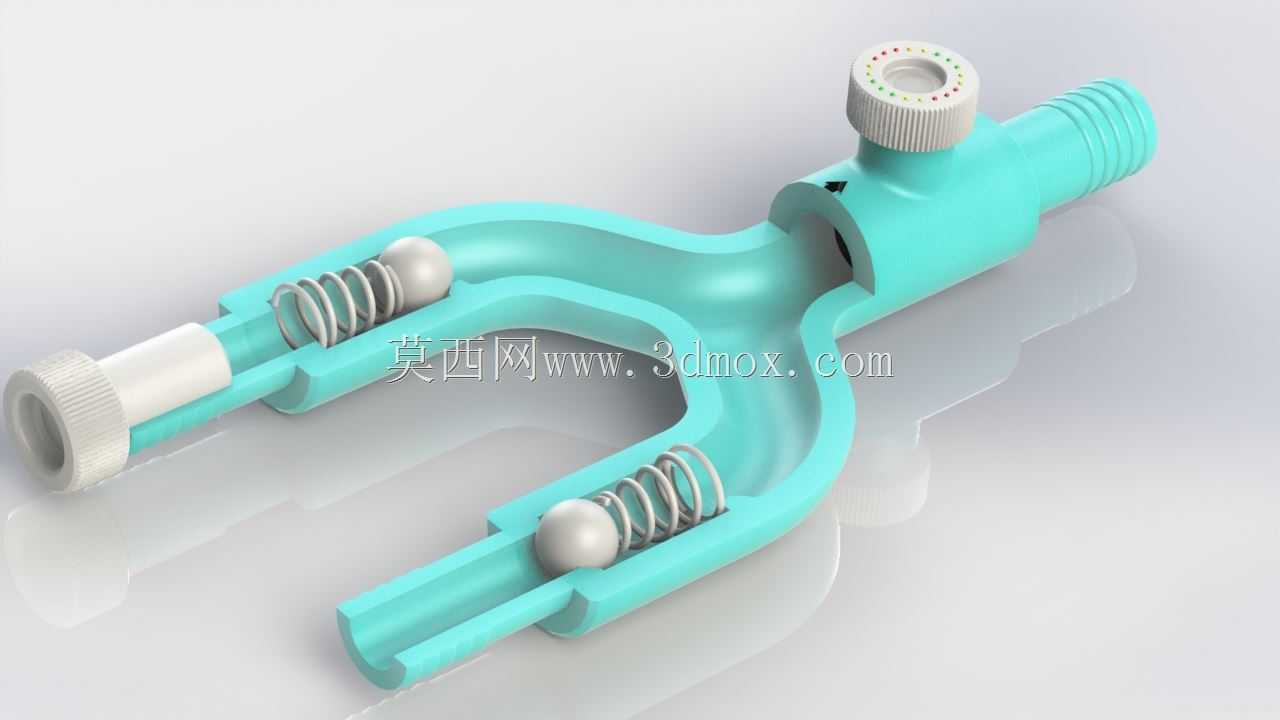

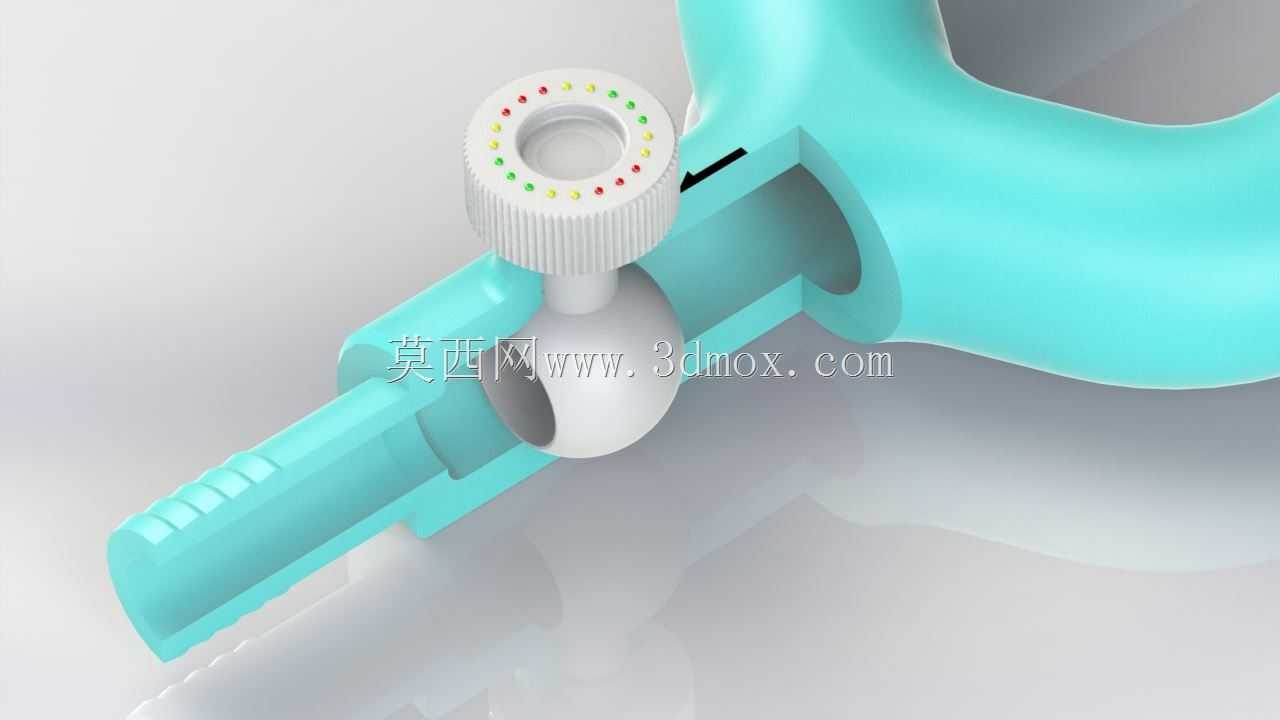

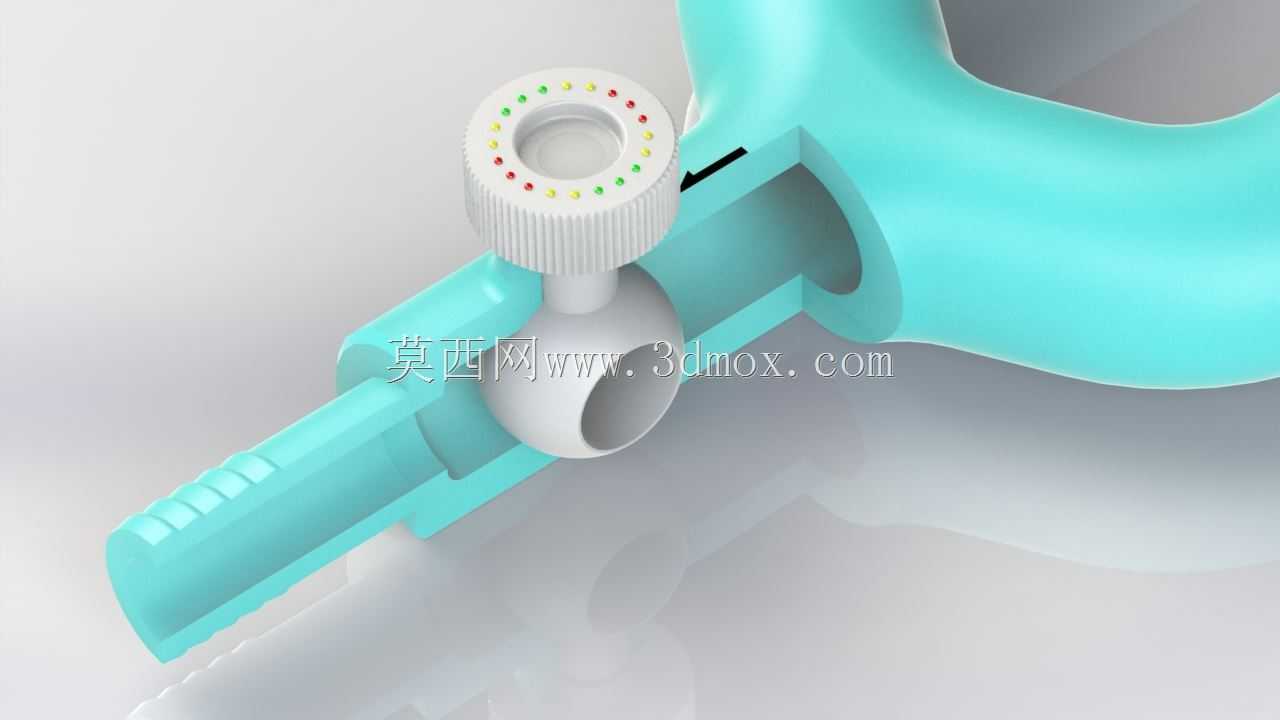

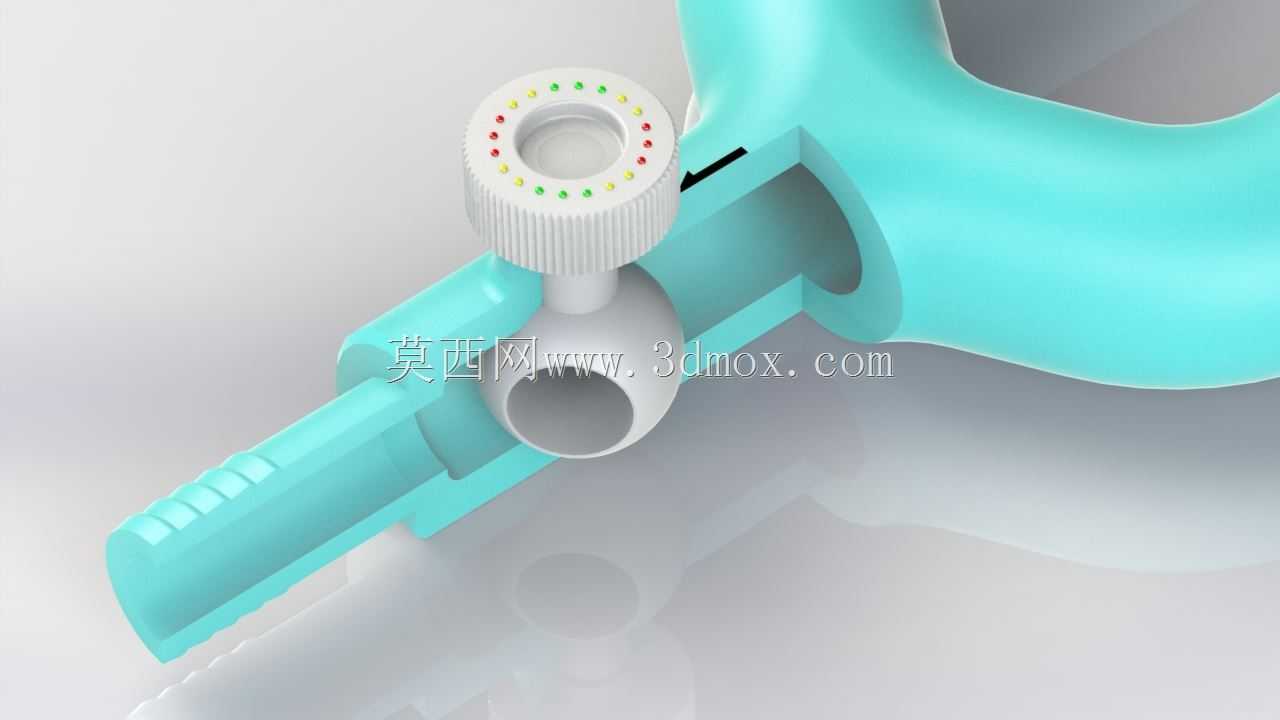

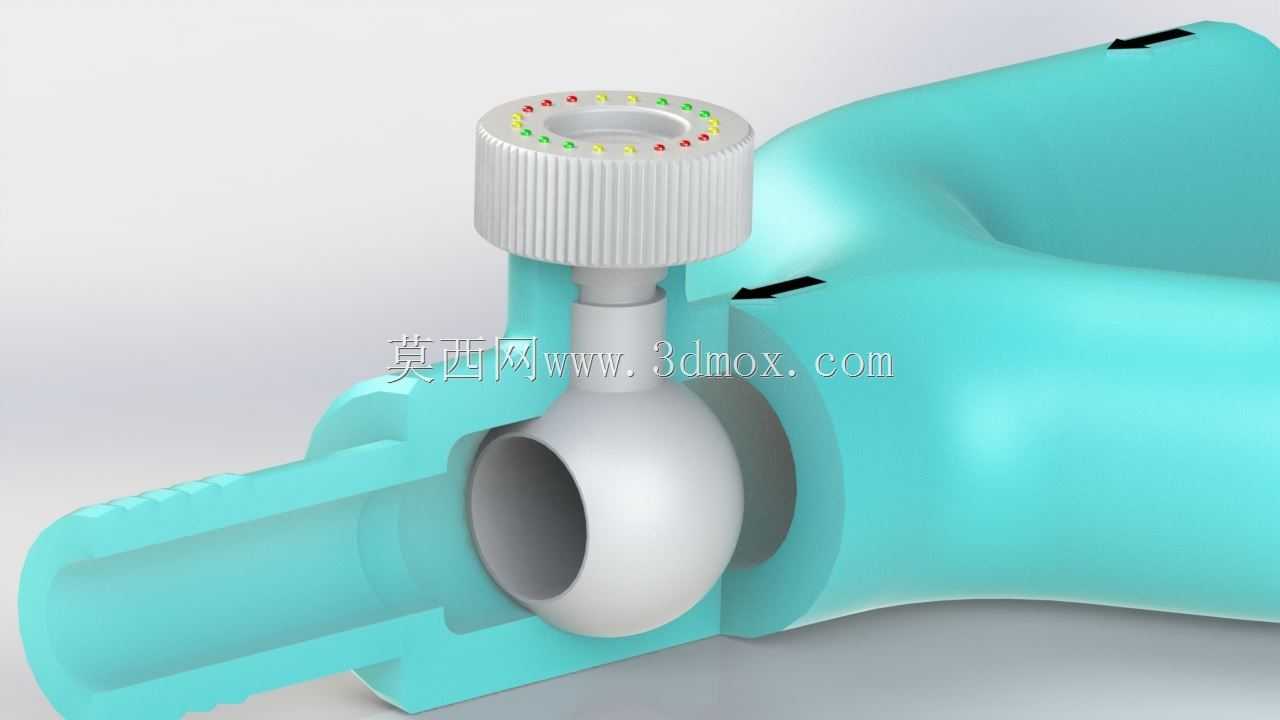

　　适配常规内径的医用柔性氧气管，插拔操作无需额外工具即可完成，适合临床场景下的快速装配更换。流量调节单元采用集成式球阀结构，阀芯与主体流道同轴装配，调节手柄顶部设置的三色标识点直接对应阀芯开度状态，无需额外观察流量计即可快速判断当前通断与流量档位：标识点对准红色标记位时球阀完全关闭，切断气路通路；对准黄色标记位时球阀处于半开状态，提供中等流量供氧；对准绿色标记位时球阀完全开启，提供最大流量供氧，这种可视化档位设计可以降低非专业操作人员的使用门槛，避免误操作导致的流量异常。两个出气端均集成了独立的单向阀结构，单向阀采用轻启式弹性密封结构，仅允许气流从主进气端流向出气端，当任意一个出气端的压力高于进气端压力时，

　　对应侧的单向阀会自动密封切断通路，避免两个出气端连接的呼吸回路出现气流互串，也可以防止外部空气倒灌进入供氧主管路，保障供氧纯度与压力稳定。从安装边界来看，整体结构的外接尺寸适配多数便携氧疗设备的外置安装空间，三个接头的中心距设计充分考虑了管路插拔的操作空间，不会出现相邻接头管路干涉的问题，主体壁厚均匀，注塑成型时不易出现缩痕、翘曲等成型缺陷，批量生产的良率控制难度较低。建模过程中需要重点关注几个配合公差：球阀阀芯与主体安装孔的配合间隙需要控制在合理范围，既要保证阀芯转动顺畅无卡滞，又要避免间隙过大导致的气路泄漏；单向阀的密封面平面度需要严格控制，保证反向承压时可以完全贴合密封；竹节接头的凸筋外径尺寸需要匹配对应氧气管的内径公差，

　　凸筋过高会导致管路插拔力过大，过低则会出现密封不足容易脱落的问题。流道设计上采用圆弧过渡结构，Y型分流处没有直角突变，尽可能降低气路传输过程中的压力损失，让氧气在管路内流动更顺畅，减少气流紊流产生的噪音，提升氧疗过程中的使用体验。
