户外公共区域弧形导视标识结构设计

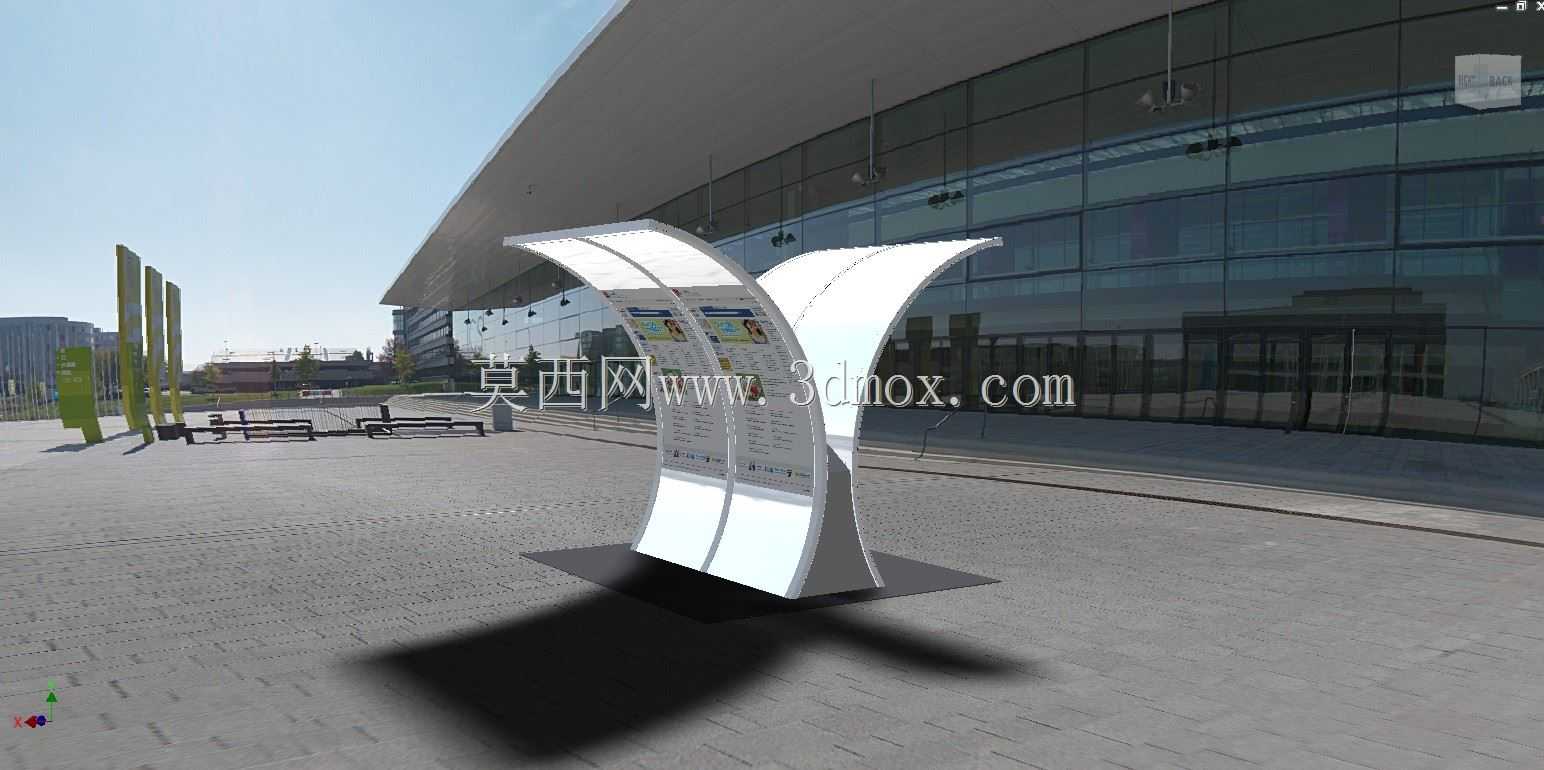

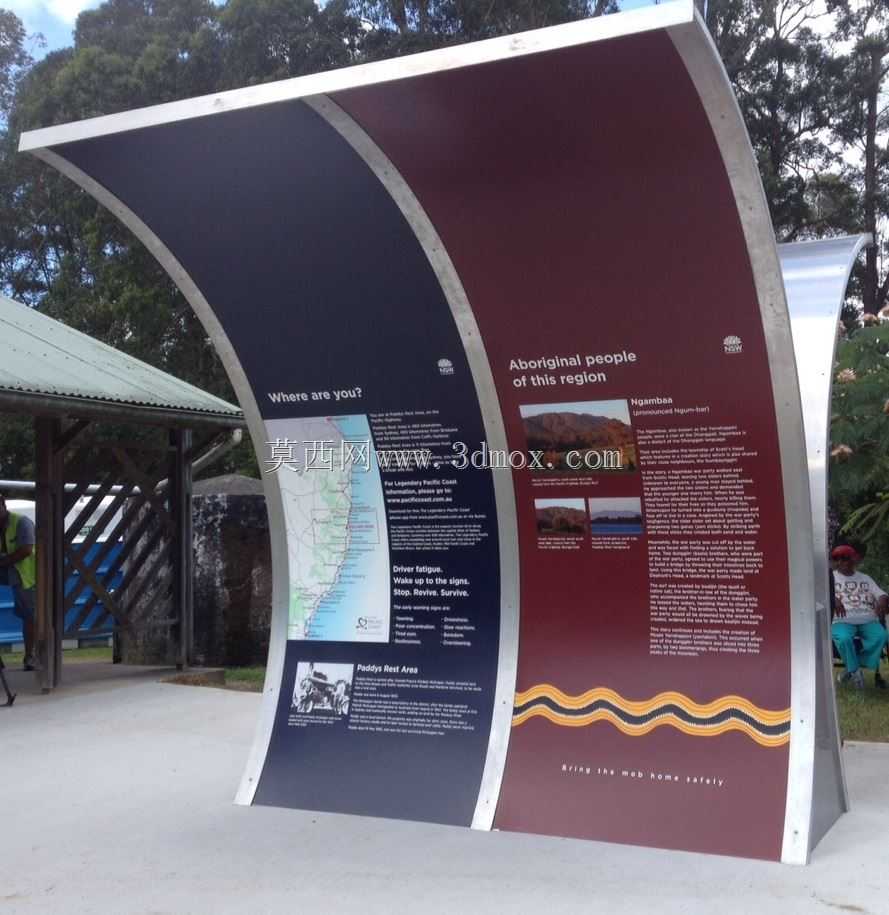

　　这类弧形导视立牌主要应用在产业园区、公共场馆、商业综合体的户外步行区域，承担区域方位指引、服务点位提示、公共规则告知的功能，区别于常规平板式标识牌，双弧面的结构可以同时覆盖两个相反行进方向的行人视线，无需在同一点位设置多块独立立牌，减少场地占用的同时保持视觉整体性。从结构设计角度看，整体采用对称双曲面造型，主体支撑框架隐藏在曲面蒙皮内部，蒙皮选用明矾材质加工，这种材料的户外耐候性表现优异，能够长期耐受紫外线照射、雨水冲刷、温差变化带来的形变影响，表面做哑光处理后不会产生强光反射，避免对过往行人造成视线干扰。安装边界方面，立牌底部采用预埋式法兰底座，底座与地面硬化层通过膨胀螺栓固定，安装完成后底座完全隐藏在地面铺装层下方，

　　地面仅露出立牌主体结构，不会出现凸起的固定件绊倒行人的风险，整体安装完成后的净高度控制在成年人平视视线范围内，无需抬头或低头即可清晰读取牌面信息，牌面信息区域采用模块化嵌装结构，后期更换指引内容时无需拆解整体框架，仅需拆卸对应区域的透明防护面板即可更换内部信息页，大幅降低后期运维的工作量。设计过程中首先考虑的是户外场景的抗风性能，双曲面的造型相比垂直平板结构能够有效分散侧向风载荷，减少风阻对立牌根部的弯矩作用，框架内部设置多道横向加强筋，筋板与曲面蒙皮采用满焊连接，避免长期受风力晃动出现焊缝开裂的问题。牌面的信息排版区域做了内凹处理，透明防护面板与曲面蒙皮齐平，不会出现积水积灰的死角，雨水落在牌面后会顺着曲面弧度自然滑落至地面，

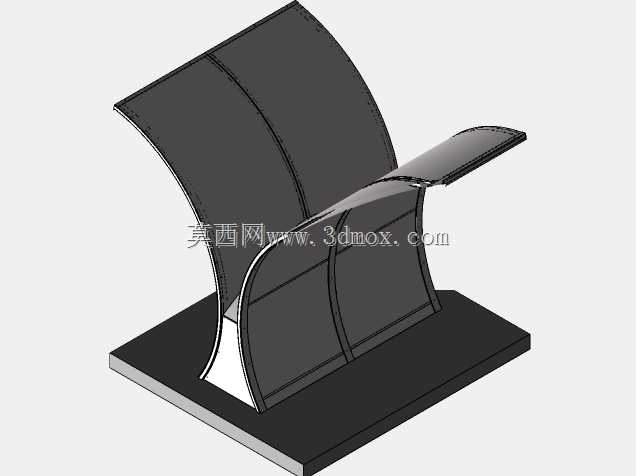

　　不会在信息区域残留水渍影响内容读取。考虑到户外公共区域的使用场景，立牌所有外露边缘都做了R3以上的圆角处理，不存在尖锐棱角，即使行人意外磕碰也不会造成严重划伤。整体结构没有外露的连接固件，所有螺栓连接点都隐藏在蒙皮拼接缝隙内部，既提升了外观的整体性，也避免固件长期暴露在户外出现锈蚀影响结构强度。从三维建模的实现角度看，双曲面造型需要先通过样条曲线勾勒出单片曲面的轮廓线，再通过对称放样生成整体曲面形态，建模过程中需要重点控制曲面的曲率连续性，避免出现曲面褶皱影响后期蒙皮加工的成型精度，内部加强筋的排布需要贴合曲面内壁的弧度，保证筋板与蒙皮完全贴合，焊接后不会出现局部应力集中的问题。底座的安装孔位需要根据现场硬化层的厚度调整预埋深度，

　　常规铺装场景下预埋深度不低于300mm，保证立牌在极端大风天气下不会出现倾斜倒伏。牌面的照明模块如果需要加装，可在曲面顶部预留线槽位置，内部走线完全隐藏在框架空腔内，不会出现明线外露的问题，光源选用低功耗的漫射灯带，光线均匀覆盖信息区域，夜间也能清晰识别指引内容，同时不会产生光污染影响周边区域。
