M20*2凸耳内螺纹堵头结构设计

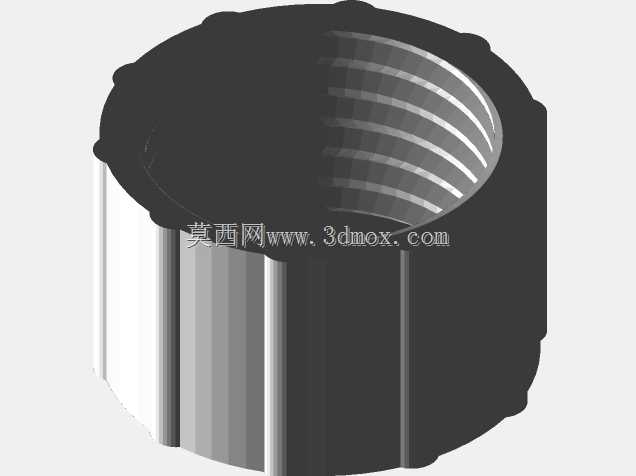

　　这款带凸耳的内螺纹堵头，核心适配M202规格的公制细牙外螺纹接口，在液压管路、润滑系统、小型流体输送设备的末端封堵场景中应用十分广泛，日常设备运维、非标管路改造时也常作为备用配件储备。从结构设计来看，堵头主体采用圆柱套筒形态，内部全程加工连续的M202内螺纹，牙型角严格遵循60度公制螺纹标准，螺纹中径公差控制在6H级，能和对应规格的外螺纹件实现顺畅旋合，配合端面密封垫使用时，可承受1.6MPa以内的常规流体工作压力，不会出现渗漏问题。外侧均匀分布的凸耳结构是这款堵头的设计亮点，区别于常规外六角堵头需要配套扳手才能拆装的局限，凸耳结构预留了足够的手动施力空间，日常拆装无需额外工具，徒手即可完成拧紧与拆卸操作，在设备内部操作空间狭窄、

　　扳手无法伸入的安装场景下，这种结构的操作便利性优势格外突出。建模过程中，螺纹部分采用真实牙型切除建模而非贴图示意，每一圈螺纹的牙顶、牙底圆弧过渡都做了还原，能直接导出工程图标注加工参数，也可用于装配干涉检查，避免实际装配时出现螺纹错牙、旋合不到位的问题。外形尺寸方面，堵头整体外径控制在26mm，轴向长度22mm，凸耳突出主体外圆3mm，安装时仅需要在接口周边预留直径32mm的操作空间即可，不会和周边的管路、支架产生空间干涉。堵头的非螺纹外圆面做了直纹滚花的细节处理，进一步提升手动操作时的摩擦力，即便手上沾有少量油污也能顺利施力拆装，不会出现打滑问题。端面设计了1.5mm深的密封垫安装槽，可配套厚度2mm的丁腈橡胶或者紫铜密封垫，

　　安装时密封垫被压入槽内不会移位，能有效提升密封可靠性，避免因密封垫错位导致的渗漏故障。这类堵头除了流体管路封堵外，也可用于小型机械设备的工艺孔封堵，比如机床铸件的加工工艺孔、液压阀块的备用油口封堵，凸耳结构在这类需要频繁拆装的工艺孔位置，能大幅降低运维操作的工具依赖，提升日常检修的效率。建模时对凸耳和主体的连接位置做了R2的圆角过渡处理，避免应力集中导致凸耳受掰动外力时出现断裂问题，整体结构的壁厚均匀，最薄位置不小于3mm，采用普通碳钢或者黄铜材质加工时，都能满足常规工况下的强度要求，不会出现拧紧时开裂、螺纹滑牙的问题。
