壁挂式拳击训练垫结构设计方案

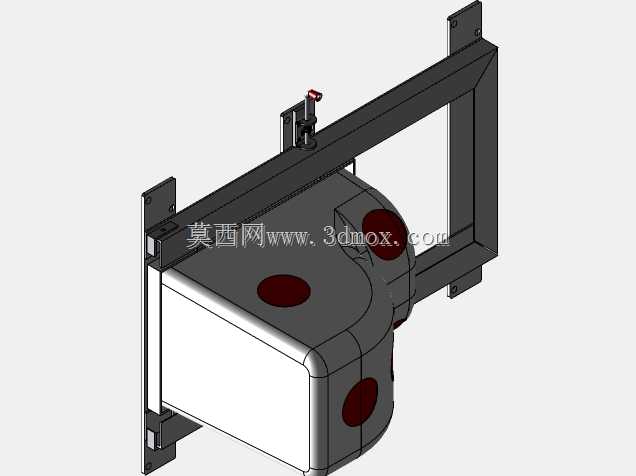

　　这款壁挂式拳击训练器械的结构设计，核心围绕狭小空间内的日常拳击训练需求展开，区别于传统落地式沙袋需要占用大面积地面空间的痛点，整套结构完全依托墙面承载，安装完成后向外伸出的尺寸控制在合理范围，不会对室内通行空间造成过多挤占，适配家庭健身角、小型拳馆边角区域、办公区休闲健身区等多种场地的安装条件。从结构分层来看，整套装置分为墙面固定支架、角度调节连接组件、缓冲击打主体三个核心部分，墙面固定支架采用多安装孔位设计，可适配不同规格的膨胀螺栓安装，安装孔位的排布兼顾了混凝土实心墙、空心砖墙、轻钢龙骨墙面等不同墙体的承载要求，支架主体采用型材焊接成型，整体刚性满足高频次大力击打时的承载需求，不会出现支架变形、连接松脱的问题。

　　角度调节连接组件设置了多档位锁止结构，可根据安装高度、使用者身高、训练动作的差异调整击打面的倾斜角度，既可以调整为垂直状态适配直拳训练，也可以调整为一定倾角适配勾拳、摆拳的训练需求，锁止结构采用插销式配合摩擦锁紧的双重固定方式，击打过程中不会出现角度偏移、晃动异响的问题。缓冲击打主体的结构设计充分考虑了击打反馈与使用寿命的平衡，外层采用高耐磨柔性材质，内部设置多层不同密度的缓冲层，靠近击打面的缓冲层密度较低，可在接触瞬间吸收大部分冲击力，降低对使用者腕关节、肘关节的反震损伤，靠近连接支架侧的缓冲层密度较高，可将剩余冲击力均匀传递到支架结构上，避免局部应力集中造成的结构损坏，击打面的轮廓做了圆角过渡处理，没有尖锐棱角，

　　训练过程中即使动作变形也不会造成磕碰损伤。在安装边界的设计上，整套结构的安装高度可根据使用需求灵活调整，支架的竖向安装槽预留了足够的高度调节余量，安装时可根据主要使用者的身高调整击打面中心的高度，适配不同身高人群的直拳、勾拳训练击打位置需求；击打面的尺寸设计兼顾了训练容错率与空间占用，既保证了常规击打动作下的有效接触面积，不会因为击打面过小导致频繁打空，也不会因为尺寸过大造成不必要的空间浪费。从实际使用场景来看，这类壁挂式拳击垫除了常规的拳击技法训练外，也可用于日常减压发泄、核心力量训练、反应速度训练等场景，结构本身没有易损的活动部件，日常使用仅需定期检查连接螺栓的紧固状态即可，维护成本极低。

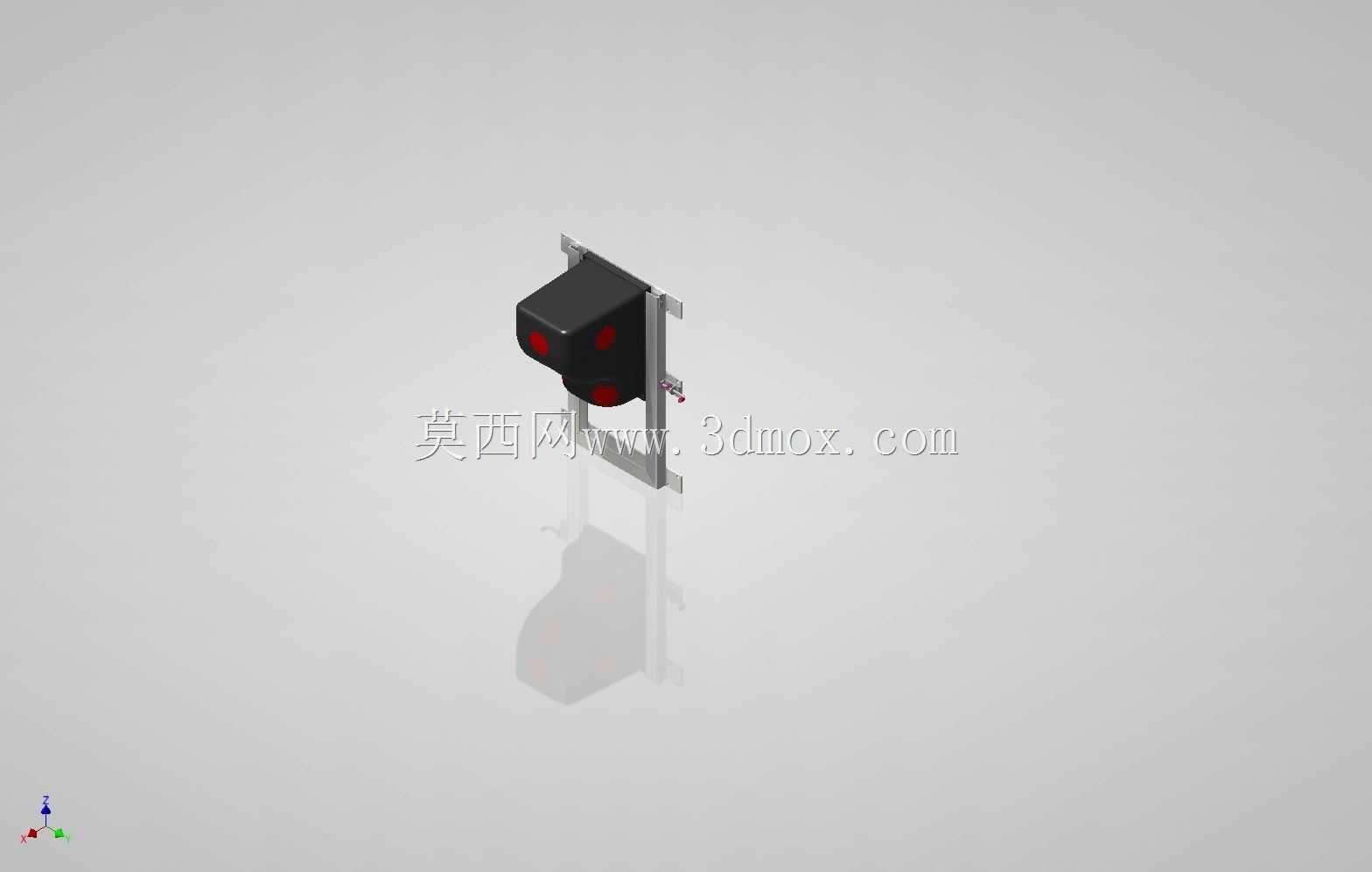

　　建模过程中对各部件的连接配合做了完整的干涉检查，所有连接位置的公差配合都按照常规机械加工的精度要求设置，生产时可直接根据三维模型拆解加工图纸，不需要额外做配合调整；缓冲层的厚度经过反复校核，既保证了足够的缓冲行程，避免击打时出现硬触感，也控制了整体的重量，降低对墙面承载的要求，整套装置的总重量控制在单人即可完成安装的范围内，不需要额外借助吊装设备即可完成上墙固定。击打面的表面做了防滑纹理设计，击打时拳面接触不会出现打滑偏移，提升训练过程中的安全性；支架与墙面接触的位置设置了柔性减震垫片，既可以避免安装时支架刮伤墙面，也可以吸收击打过程中传递到墙面的震动，避免震动传导造成墙面紧固件松脱、墙面饰面开裂的问题。
